一種智能LED植物生長燈的製作方法

2023-04-29 23:55:26 3

本實用新型涉及燈飾設備領域，具體為一種智能LED植物生長燈。

背景技術：

目前,智能LED植物生長燈主要應用於蔬菜大棚和家庭觀賞性植物補光，智能LED植物生長燈主要應用於農業生產領域也越來越成為農業生產領域必不可少的生產用具，同時智能LED植物生長燈植物生長帶來更加合適的環境，現在市場上的智能LED植物生長燈過於呆板應用所需的時間較長，人員需要花費大量時間進行調試和操作增加了生產成本，而且不能智能化操作，使用起來就不是那麼方便。

技術實現要素：

本實用新型的目的在於提供一種智能LED植物生長燈，以解決上述背景技術中提出的問題，所具有的有益效果是：通過遙控器控制LED植物生長燈燈組的燈亮狀態，擺脫了傳統人們用電閘控制電路通斷，方便了人們的使用，便與推廣。

為實現上述目的，本實用新型提供如下技術方案：一種智能LED植物生長燈，包括遙控器和殼體；所述殼體上方從左到右依次安裝有散熱器、處理器、LED控制器、信號接收器、A/D轉換模塊和LED驅動電源；所述信號接收器的輸出端與A/D轉換模塊的輸入端電性連接，所述A/D轉換模塊的輸出端與處理器的輸入端電性連接，所述處理器的輸出端與LED控制器的輸入端電性連接，且處理器與外接電源通過導線串聯連接，所述LED控制器的輸出端與LED植物生長燈燈組的輸入端通過導線串聯連接，且LED控制器與LED驅動電源電性連接；所述殼體下方安裝有LED植物生長燈燈組，所述遙控器上設置有遙控器顯示屏、開關按鈕和控制按鈕。

優選的，所述開關按鈕位於遙控器顯示屏和控制按鈕之間。

優選的，所述LED植物生長燈燈組上的LED植物生長燈呈矩陣型排列。

優選的，所述遙控器內的信號輸出模塊與信號接收器之間通過信號連接。

與現有技術相比，本實用新型的有益效果是：通過遙控器上信號輸出模塊與殼體內壁的信號接收器通過信號連接，傳輸的信號通過A/D轉換模塊後傳輸到處理器，經過處理器後到達LED控制器，通過LED控制器控制LED植物生長燈燈組的亮燈情況，進而通過遙控器控制LED植物生長燈燈組的燈亮狀態，擺脫了傳統人們用電閘控制電路通斷，方便了人們的使用，便與推廣。

附圖說明

圖1為本實用新型的剖面示意圖；

圖2為本實用新型的側視圖；

圖3為本實用新型的仰視圖；

圖4為本實用新型的系統框圖。

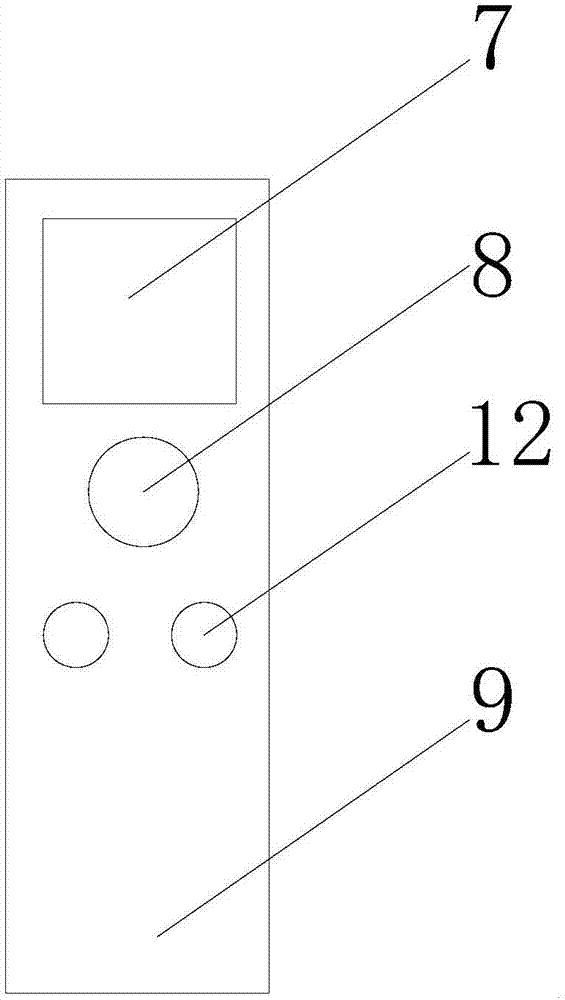

圖中：1-散熱器；2-處理器；3-信號接收器；4-A/D轉換模塊；5-LED驅動電源；6-LED植物生長燈燈組；7-遙控器顯示屏；8-開關按鈕；9-遙控器；10-LED控制器；11-殼體；12-控制按鈕；13-外接電源；14-信號輸出模塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種智能LED植物生長燈，包括遙控器9和殼體11，所述殼體11上方從左到右依次安裝有散熱器1、處理器2、LED控制器10、信號接收器3、A/D轉換模塊4和LED驅動電源5；所述信號接收器3的輸出端與A/D轉換模塊4的輸入端電性連接，所述A/D轉換模塊4的輸出端與處理器2的輸入端電性連接，所述處理器2的輸出端與LED控制器10的輸入端電性連接，且處理器2與外接電源13通過導線串聯連接，所述LED控制器10的輸出端與LED植物生長燈燈組6的輸入端通過導線串聯連接，且LED控制器10與LED驅動電源5電性連接；所述殼體11下方安裝有LED植物生長燈燈組6，所述遙控器9上設置有遙控器顯示屏7、開關按鈕8和控制按鈕12；所述開關按鈕8位於遙控器顯示屏7和控制按鈕12之間；所述LED植物生長燈燈組6上的LED植物生長燈呈矩陣型排列；所述遙控器9內的信號輸出模塊14與信號接收器3之間通過信號連接。

本實用新型中信號接收器3具體為紅外遙控接收裝置，其型號為PNA4602M，具有接收、放大和調節的功能；A/D轉換模塊4的具體型號為C2000MDI8，C2000MDI8為通道隔離增強型智能模擬量數字量採集器，8路24位高精度電流型模擬量輸入(量程為-40mA～40mA)，採用通道隔離、全差分輸入、插補輸出設計，確保設備適用於更加複雜的環境。

工作原理：首先將LED驅動電源5接上外接電源，工作時，打開遙控器9上的開關按鈕8，遙控器9發送信號通過信號接收器3接收發送，之後通過A/D轉換模塊4發送給處理器2，處理器2再次通過A/D轉換模塊4發送給LED驅動電源5、LED控制器10和散熱器1開始工作，再次通過遙控器9打開控制按鈕12發送命令，信號通過信號接收器3接收，之後通過A/D轉換模塊4發送給處理器2，處理器2再次通過A/D轉換模塊4發送給LED驅動電源5和LED控制器10從而對已經工作的智能LED植物生長燈進行所需的的亮度和顏色的控制，不需要智能LED植物生長燈的補光工作時可以通過遙控器9上的開關按鈕8進行關閉。

對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特徵的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
