鑄件粗磨機的廢屑回收裝置連動結構的製作方法

2023-04-29 20:21:01

本實用新型涉及鑄造加工設備技術領域，具體涉及一種鑄件粗磨機的廢屑回收裝置連動結構。

背景技術：

為解決目前現有鑄件粗磨機產生的廢屑得不到及時的回收和粗磨機機架不易移動的問題，中國實用新型專利（公告號CN202752967）公開了一種鑄件粗磨機，其機架底部固定連接有滾輪，機架可以通過滾輪沿導軌滑動，從而實現粗磨機的移動方便；其導軌上安裝設置有廢屑回收裝置，廢屑回收裝置設置在切割片的下方，可以對廢屑進行及時回收；然而其廢屑回收裝置是安裝在導軌上的，在機架移動時廢屑回收裝置無法跟隨切割片同時移動，仍存在使用不便的問題。

技術實現要素：

針對現有技術的不足，本實用新型旨在提供一種可使廢屑回收裝置與切割片同步移動的鑄件粗磨機的廢屑回收裝置連動結構。

為實現上述目的，本實用新型採用如下技術方案：

鑄件粗磨機的廢屑回收裝置連動結構，包括隨動連接板和定位柱，所述隨動連接板包括滾輪架連板部和廢屑回收裝置連板部，滾輪架連板部水平設置且一端通過轉軸樞接安裝固定在滾輪架的外側上，廢屑回收裝置連板部和滾輪架連板部圓弧過渡連接，廢屑回收裝置連板部下端固定連接在廢屑回收裝置的外壁上，滾輪架連板部的上端開設有定位槽口，定位柱固定設置在鑄件粗磨機的機架上並可與定位槽口匹配卡接，定位槽口包括卡入槽道和定位槽孔，定位槽孔設置在卡入槽道的末端上。

進一步的，所述隨動連接板之間在其廢屑回收裝置連板部和滾輪架連板部圓弧過渡連接處通過加固杆連接。

進一步的，所述廢屑回收裝置連板部是豎直設置的單連板或成角設置的雙連板。

本實用新型具有如下有益效果：

本實用新型鑄件粗磨機的廢屑回收裝置連動結構，其安裝設置在滾輪架和廢屑回收裝置之間可用來使廢屑回收裝置與切割片同步移動，同時可通過滾輪架連板部上端開設的定位槽口與定位柱卡接，實現將廢屑回收裝置放置在導軌上或使廢屑回收裝置脫離導軌，具有結構簡單、穩定的特點。

附圖說明

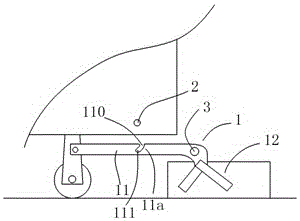

圖1為本實用新型鑄件粗磨機的廢屑回收裝置連動結構第一種實施例的結構示意圖；

圖2為本實用新型鑄件粗磨機的廢屑回收裝置連動結構第二種實施例的結構示意圖。

圖中：1、隨動連接板；2、定位柱；3、加固杆；11、滾輪架連板部；12、廢屑回收裝置連板部；11a、定位槽口；110、卡入槽道；111、定位槽孔。

具體實施方式

下面結合附圖及具體實施例，對本實用新型作進一步的描述，以便於更清楚的理解本實用新型要求保護的技術思想。

如圖1所示本實用新型鑄件粗磨機的廢屑回收裝置連動結構，包括隨動連接板1和定位柱2，隨動連接板1包括滾輪架連板部11和廢屑回收裝置連板部12，滾輪架連板部11水平設置且一端通過轉軸樞接安裝固定在滾輪架的外側上，廢屑回收裝置連板部12和滾輪架連板部11圓弧過渡連接，廢屑回收裝置連板部12下端固定連接在廢屑回收裝置的外壁上，滾輪架連板部11的上端開設有定位槽口11a，定位柱2固定設置在鑄件粗磨機的機架上並可與定位槽口11a匹配卡接，定位槽口11a包括卡入槽道110和定位槽孔111，定位槽孔111設置在卡入槽道110的末端上；隨動連接板1之間在其廢屑回收裝置連板部12和滾輪架連板部11圓弧過渡連接處通過加固杆3連接；廢屑回收裝置連板部12是豎直設置的單連板。

或者如圖2所示，本實用新型鑄件粗磨機的廢屑回收裝置連動結構，包括隨動連接板1和定位柱2，隨動連接板1包括滾輪架連板部11和廢屑回收裝置連板部12，滾輪架連板部11水平設置且一端通過轉軸樞接安裝固定在滾輪架的外側上，廢屑回收裝置連板部12和滾輪架連板部11圓弧過渡連接，廢屑回收裝置連板部12下端固定連接在廢屑回收裝置的外壁上，滾輪架連板部11的上端開設有定位槽口11a，定位柱2固定設置在鑄件粗磨機的機架上並可與定位槽口11a匹配卡接，定位槽口11a包括卡入槽道110和定位槽孔111，定位槽孔111設置在卡入槽道110的末端上；隨動連接板1之間在其廢屑回收裝置連板部12和滾輪架連板部11圓弧過渡連接處通過加固杆3連接；廢屑回收裝置連板部12是成角設置的雙連板。

本實用新型安裝設置在滾輪架和廢屑回收裝置之間可用來使廢屑回收裝置與切割片同步移動，同時可通過滾輪架連板部11上端開設的定位槽口11a與定位柱2卡接，實現將廢屑回收裝置放置在導軌上或使廢屑回收裝置脫離導軌，結構簡單、穩定。

對於本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬於本實用新型權利要求的保護範圍之內。
