一種螺杆噴灑機的製作方法
2023-05-24 11:42:42
1.本實用新型屬於螺杆噴灑機技術領域，具體涉及一種螺杆噴灑機。
背景技術：
2.螺杆噴灑機是一種用壓縮空氣在管道中輸送物料，特別是混合料的設備，如鋼纖維混凝土、輕質混凝土以及混凝土與人造樹脂的混合物等，它結構合理、人性化設計、性能可靠、操作維護方便、使用壽命長。工作時無塵、噪音低、回彈率小。該機大大降低了機旁和噴嘴處的粉塵濃度，改善了工人的工作環境，降低了因灰塵多而引起的塵肺病。
3.現有的螺杆噴灑機缺乏過濾裝置，且物料中的大型顆粒物難以人工排除乾淨，使得螺杆噴灑機在使用過程中，管道及密封板容易受到顆粒物磨損，進而發生損壞，影響正常使用，維護工作也較為複雜。
4.因此，針對上述技術問題，有必要提供一種螺杆噴灑機。
技術實現要素：
5.本實用新型的目的在於提供一種螺杆噴灑機，以解決上述的現有的螺杆噴灑機缺乏過濾裝置，使得螺杆噴灑機的管道及密封板容易被顆粒物磨損的問題。
6.為了實現上述目的，本實用新型一實施例提供的技術方案如下：
7.一種螺杆噴灑機，包括噴灑機主體、過濾組件、過濾滾筒；
8.所述噴灑機主體用於進行物料噴射，所述噴灑機主體上設有放料桶，用於加入物料；
9.所述過濾組件安裝於所述放料桶上，用於過濾物料，所述過濾組件包括粗篩網，所述粗篩網鉸接於所述放料桶上，用於對物料進行初步的過濾，所述粗篩網底部安裝有聚料件，用於集中物料的下落位置，所述聚料件底部設有細篩網，用於進一步細化物料的過濾；
10.所述過濾滾筒安裝於所述放料桶內部，所述過濾滾筒的外表面設有濾網，用於進一步細化物料，所述過濾滾筒兩端均連接有連接管，所述連接管內設有輸出軸，所述輸出軸貫通所述過濾滾筒，且所述輸出軸的其中一端電性連接有電動機，所述輸出軸的另一端轉動連接有轉動件，所述轉動件上設有轉軸，使得所述過濾滾筒能夠簡易運行。
11.進一步地，所述過濾滾筒位於所述聚料件的下方，便於物料經過所述聚料件後，進入所述過濾滾筒內。
12.進一步地，所述聚料件為梯形，且所述聚料件的底部長度小於所述過濾滾筒的長度，減少物料未經所述過濾滾筒的過濾，直接進入所述放料桶底部的概率。
13.進一步地，所述濾網的目數數量大於所述細篩網的目數數量，所述細篩網的目數數量大於所述粗篩網的目數數量，使得過濾流程逐步細化。
14.進一步地，所述濾網的濾孔小於所述細篩網的濾孔，所述細篩網的濾孔小於所述粗篩網的濾孔，使得所述過濾流程逐步細化。
15.進一步地，所述過濾滾筒內部設有防護層，所述防護層位於所述輸出軸外部，用於
保護所述輸出軸，增強耐用性。
16.進一步地，所述過濾滾筒和所述保護層均為不鏽鋼材質，增加耐用性。
17.與現有技術相比，本實用新型具有以下優點：
18.本實用新型通過螺杆噴灑機的設置，為螺杆噴灑機提供了過濾裝置，使得螺杆噴灑機受到顆粒物磨損導致管道及密封板損壞的概率降低，同時減少了維護的複雜程度，進而提高了螺杆噴灑機的耐用性和工作效率。
附圖說明
19.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

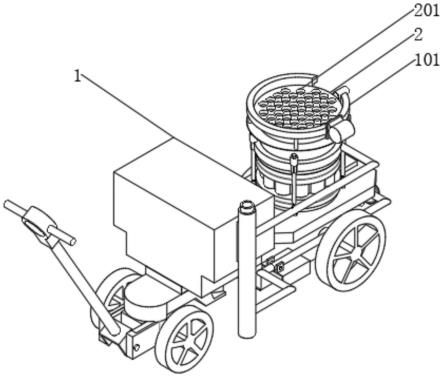

20.圖1為本實用新型一實施例中一種螺杆噴灑機的立體圖；
21.圖2為本實用新型一實施例中一種螺杆噴灑機的左視部分剖面圖；
22.圖3為圖2中a處結構示意圖；
23.圖4為圖2中b處結構示意圖。
24.圖中：1.噴灑機主體、101.放料桶、2.過濾組件、201.粗篩網、202.聚料件、203.細篩網、3.過濾滾筒、301.連接管、302.輸出軸、303.電動機、304.轉動件。
具體實施方式
25.以下將結合附圖所示的各實施方式對本實用新型進行詳細描述。但該等實施方式並不限制本實用新型，本領域的普通技術人員根據該等實施方式所做出的結構、方法或功能上的變換均包含在本實用新型的保護範圍內。
26.本實用新型公開了一種螺杆噴灑機，參圖1-圖4所示，包括噴灑機主體1、過濾組件2、過濾滾筒3。
27.其中，噴灑機主體1用於進行物料噴射，且噴灑機主體1上設有放料桶101，用於加入物料，以便噴灑機主體1的正常的運行。
28.具體地，過濾組件2安裝於放料桶101上，用於過濾物料，減少物料中顆粒物損壞噴灑機主體1的概率，過濾組件2包括粗篩網201，粗篩網201鉸接於放料桶上101，用於對物料進行初步的過濾，粗篩網201底部安裝有聚料件202，用於集中物料的下落位置，聚料件202底部設有細篩網203，用於進一步細化物料的過濾，加強了過濾組件2的過濾效果。
29.參圖2-圖4所示，過濾滾筒3安裝於放料桶101內部，過濾滾筒3的外表面設有濾網，用於進一步細化物料，使得物料更加細膩，進而提高噴灑機主體1的工作效率，過濾滾筒3兩端均連接有連接管301，連接管內301設有輸出軸302，輸出軸302貫通過濾滾筒3，且輸出軸302的其中一端電性連接有電動機303，輸出軸302的另一端轉動連接有轉動件304，轉動件304上設有轉軸，使得過濾滾筒3能夠簡易運行，方便工人進行使用。
30.另外，過濾滾筒3位於聚料件202的下方，便於物料經過聚料件202後，進入過濾滾筒3內，使得過濾程序依次進行。
31.其中，聚料件202為梯形，且聚料件202的底部長度小於過濾滾筒3的長度，減少物
料未經過濾滾筒3的過濾，直接進入放料桶101底部的概率，使得物料的下落區域較為集中，提供了過濾的效果。
32.具體地，濾網的目數數量大於細篩網203的目數數量，細篩網203的目數數量大於粗篩網201的目數數量，使得過濾流程逐步細化，有效提升了過濾效果。
33.另外，濾網的濾孔小於細篩網203的濾孔，細篩網203的濾孔小於粗篩網201的濾孔，使得過濾流程逐步細化，物料更加細膩，進而提高了噴灑機主體1的使用效率。
34.其中，過濾滾筒3內部設有防護層，防護層位於輸出軸302外部，用於保護輸出軸302，減少輸出軸302發生汙損的概率，增強了耐用性。
35.優選的，過濾滾筒3和保護層均為不鏽鋼材質，增加耐用性，減少了物料對過濾滾筒3和保護層的腐蝕性，延長使用壽命。
36.具體使用時，用戶先將粗篩網201打開，檢查細篩網203及過濾滾筒3的是否存在堵塞，檢查結束後，即可關閉粗篩網201，並啟動電動機303，隨後將物料倒入放料桶101內，物料先經過粗篩網201,進行初步過濾，隨後進入聚料件202，並經過細篩網203進行細化過濾，最後物料被聚料件202引導至過濾滾筒3內，經過進一步的細化，使得物料更加細膩，有效提高噴灑機主體1的使用效率，減少了噴灑機主體1受到顆粒物磨損發生損壞的概率。
37.由以上技術方案可以看出，本實用新型具有以下有益效果：
38.本實用新型通過螺杆噴灑機的設置，為螺杆噴灑機提供了過濾裝置，使得螺杆噴灑機受到顆粒物磨損導致管道及密封板損壞的概率降低，同時減少了維護的複雜程度，進而提高了螺杆噴灑機的耐用性和工作效率。
39.對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特徵的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
40.此外，應當理解，雖然本說明書按照實施例加以描述，但並非每個實施例僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
