一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備的製作方法
2023-09-17 10:50:52 1
1.本實用新型涉及焙燒技術領域，具體為一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備。
背景技術：
2.焙燒是固體物料在高溫不發生熔融的條件下進行的反應過程，可以有氧化、熱解、還原、滷化等，通常用於焙燒無機化工和冶金工業。焙燒過程有加添加劑和不加添加劑兩種類型，同時蜂窩陶瓷焙燒過程有助於增加陶瓷體的強度。
3.現有的焙燒設備大多功能單一，這導致需要對物體進行焙燒時需要人工手動進行操作，手動操作對使用人員的技能要求較高，並且需要實時對焙燒設備進行操作，這導致使用人員的工作量較大。
技術實現要素：
4.針對現有技術的不足，本實用新型提供了一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，解決了現今存在的現有的焙燒設備大多功能單一，這導致需要對物體進行焙燒時需要人工手動進行操作，手動操作對使用人員的技能要求較高，並且需要實時對焙燒設備進行操作，這導致使用人員的工作量較大的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，包括軌道，所述軌道的外部活動連接有燃燒匣，所述軌道的外部活動連接有擋板，所述擋板的外部固定連接有齒槽，所述齒槽的外部嚙合有半輪，所述半輪的外部固定連接有從輪，所述從輪的外部嚙合有主輪，所述齒槽的外部滑動連接有滑槽，所述滑槽的外部固定連接有框架，所述框架的外部固定連接有燃燒室，所述燃燒室的內部固定連接有燃燒器，所述軌道的外部固定連接有滑軌，所述滑軌的外部滑動連接有壓板，所述壓板的外部固定連接有彈簧，所述彈簧的外部固定連接有軌道，所述壓板的外部固定連接有液壓杆，所述液壓杆的外部固定連接有軌道，所述壓板的外部固定連接有滑塊，所述軌道的外部固定連接有電槽。
6.作為本實用新型的一種優選技術方案，所述燃燒匣有不少於十個且相鄰的燃燒匣均通過連杆固定連接，每個所述燃燒匣均活動連接在軌道的外部，每個所述燃燒匣的規格尺寸相同，所述框架有兩個，兩個所述框架均固定連接在燃燒室的外部且兩個框架呈對稱分布，兩個所述框架的規格尺寸相同。
7.作為本實用新型的一種優選技術方案，所述擋板、齒槽均有兩個，兩個所述擋板分別與兩個齒槽固定連接，兩個所述擋板的規格尺寸相同，兩個所述齒槽的規格尺寸相同。
8.作為本實用新型的一種優選技術方案，所述半輪、從輪均有兩個，兩個所述半輪分別固定連接在兩個從輪的外部且兩個從輪均與主輪嚙合，兩個所述半輪的規格與齒槽相匹配，兩個所述從輪均轉動連接在框架的外部且兩個從輪的規格與主輪相匹配，所述主輪轉動連接在框架的外部且主輪與外部電源電連接。
9.作為本實用新型的一種優選技術方案，所述燃燒器有不少於五個，每個所述燃燒器均固定連接在燃燒室的內部且每個燃燒器均與外部電源電連接。
10.作為本實用新型的一種優選技術方案，所述滑軌、彈簧均有兩個，兩個所述滑軌均固定連接在軌道的外部且兩個滑軌均與壓板滑動連接，兩個所述彈簧的一端均固定連接在壓板的外部，兩個彈簧的另一端均固定連接在軌道的外部，兩個所述彈簧的規格尺寸相同，所述滑塊的規格與電槽相匹配且電槽與外部電源電連接，兩個所述液壓杆均與外部電源電連接。
11.作為本實用新型的一種優選技術方案，所述液壓杆有兩個，兩個所述液壓杆的一端均固定連接在壓板的外部且兩個液壓杆的另一端均固定連接在軌道的外部，兩個所述液壓杆均與外部電源電連接。
12.與現有技術相比，本實用新型提供了一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，具備以下有益效果：
13.該一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，通過設置燃燒匣、擋板、齒槽、半輪、從輪、主輪、滑槽、框架、燃燒室、燃燒器、滑軌、壓板、彈簧、液壓杆、滑塊、電槽，在使用時，使用者將物體放置在燃燒匣內，之後通過電源控制燃燒匣沿著軌道移動，當燃燒匣移動到移動位置時會與壓板接觸，這時壓板受到燃燒匣重力的影響會移動，壓板移動會壓縮彈簧、液壓杆並帶動滑塊移動，當滑塊移動到一定位置時會與電槽接觸，這時電槽通電，電槽通電將信號反饋給電源，這時電源會控制液壓杆工作、主輪轉動、燃燒匣停止運動，液壓杆工作會帶動燃燒匣再次升起，主輪轉動會帶動從輪轉動，從輪轉動會帶動半輪轉動，半輪轉動會帶動齒槽通過滑槽移動，齒槽移動會帶動擋板移動，當擋板移動到一定位置時會對燃燒室進行封閉，這時燃燒器會工作，燃燒器工作會對燃燒匣內部的物體進行焙燒，達到煅燒蜂窩脫碳脫硝雙效催化劑的目的。
附圖說明

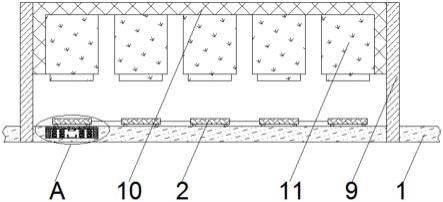

14.圖1為本實用新型正視示意圖；
15.圖2為本實用新型框架側視示意圖；
16.圖3為本實用新型滑軌、壓板、滑塊位置關係三維示意圖；
17.圖4為本實用新型a處結構放大示意圖；
18.圖5為本實用新型b處結構放大示意圖。
19.圖中：1、軌道；2、燃燒匣；3、擋板；4、齒槽；5、半輪；6、從輪；7、主輪；8、滑槽；9、框架；10、燃燒室；11、燃燒器；12、滑軌；13、壓板；14、彈簧；15、液壓杆；16、滑塊；17、電槽。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
21.請參閱圖1-5，本實施方案中：一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，包括軌道1，軌道1的外部活動連接有燃燒匣2，軌道1的外部活動連接有擋板3，擋板3的外部固定
連接有齒槽4，齒槽4的外部嚙合有半輪5，半輪5的外部固定連接有從輪6，從輪6的外部嚙合有主輪7，齒槽4的外部滑動連接有滑槽8，滑槽8的外部固定連接有框架9，框架9的外部固定連接有燃燒室10，燃燒室10的內部固定連接有燃燒器11，軌道1的外部固定連接有滑軌12，滑軌12的外部滑動連接有壓板13，壓板13的外部固定連接有彈簧14，彈簧14的外部固定連接有軌道1，壓板13的外部固定連接有液壓杆15，液壓杆15的外部固定連接有軌道1，壓板13的外部固定連接有滑塊16，軌道1的外部固定連接有電槽17，該一種蜂窩脫碳脫硝雙效催化劑製備焙燒設備，通過設置燃燒匣2、擋板3、齒槽4、半輪5、從輪6、主輪7、滑槽8、框架9、燃燒室10、燃燒器11、滑軌12、壓板13、彈簧14、液壓杆15、滑塊16、電槽17，在使用時，使用者將物體放置在燃燒匣2內，之後通過電源控制燃燒匣2沿著軌道1移動，當燃燒匣2移動到移動位置時會與壓板13接觸，這時壓板13受到燃燒匣2重力的影響會移動，壓板13移動會壓縮彈簧14、液壓杆15並帶動滑塊16移動，當滑塊16移動到一定位置時會與電槽17接觸，這時電槽17通電，電槽17通電將信號反饋給電源，這時電源會控制液壓杆15、主輪7工作、燃燒匣2停止運動，液壓杆15工作會帶動燃燒匣2再次升起，主輪7轉動會帶動從輪6轉動，從輪6轉動會帶動半輪5轉動，半輪5轉動會帶動齒槽4通過滑槽8移動，齒槽4移動會帶動擋板3移動，當擋板3移動到一定位置時會對燃燒室10進行封閉，這時燃燒器11會工作，燃燒器11工作會對燃燒匣2內部的物體進行焙燒，達到自動煅燒蜂窩脫碳脫硝雙效催化劑的目的。
22.燃燒匣2有不少於十個且相鄰的燃燒匣2均通過連杆固定連接，每個燃燒匣2均活動連接在軌道1的外部，每個燃燒匣2的規格尺寸相同，框架9有兩個，兩個框架9均固定連接在燃燒室10的外部且兩個框架9呈對稱分布，兩個框架9的規格尺寸相同，擋板3、齒槽4均有兩個，兩個擋板3分別與兩個齒槽4固定連接，兩個擋板3的規格尺寸相同，兩個齒槽4的規格尺寸相同，半輪5、從輪6均有兩個，兩個半輪5分別固定連接在兩個從輪6的外部且兩個從輪6均與主輪7嚙合，兩個半輪5的規格與齒槽4相匹配，兩個從輪6均轉動連接在框架9的外部且兩個從輪6的規格與主輪7相匹配，主輪7轉動連接在框架9的外部且主輪7與外部電源電連接。
23.燃燒器11有不少於五個，每個燃燒器11均固定連接在燃燒室10的內部且每個燃燒器11均與外部電源電連接，滑軌12、彈簧14、液壓杆15均有兩個，兩個滑軌12均固定連接在軌道1的外部且兩個滑軌12均與壓板13滑動連接，兩個彈簧14、液壓杆15的一端均固定連接在壓板13的外部，兩個彈簧14、液壓杆15的另一端均固定連接在軌道1的外部，兩個彈簧14、液壓杆15的規格尺寸相同，滑塊16的規格與電槽17相匹配且電槽17與外部電源電連接，兩個液壓杆15均與外部電源電連接。
24.本實用新型的工作原理及使用流程：在使用時，使用者將物體放置在燃燒匣2內，之後通過電源控制燃燒匣2沿著軌道1移動，當燃燒匣2移動到移動位置時會與壓板13接觸，這時壓板13受到燃燒匣2重力的影響會移動，壓板13移動會壓縮彈簧14、液壓杆15並帶動滑塊16移動，當滑塊16移動到一定位置時會與電槽17接觸，這時電槽17通電，電槽17通電將信號反饋給電源，這時電源會控制液壓杆15、主輪7工作、燃燒匣2停止運動，液壓杆15工作會帶動燃燒匣2再次升起，主輪7轉動會帶動從輪6轉動，從輪6轉動會帶動半輪5轉動，半輪5轉動會帶動齒槽4通過滑槽8移動，齒槽4移動會帶動擋板3移動，當擋板3移動到一定位置時會對燃燒室10進行封閉，這時燃燒器11會工作，燃燒器11工作會對燃燒匣2內部的物體進行焙燒，達到了自動煅燒蜂窩脫碳脫硝雙效催化劑的目的。
25.最後應說明的是：以上所述僅為本實用新型的優選實施例而已，並不用於限制本實用新型，儘管參照前述實施例對本實用新型進行了詳細的說明，對於本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特徵進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。
