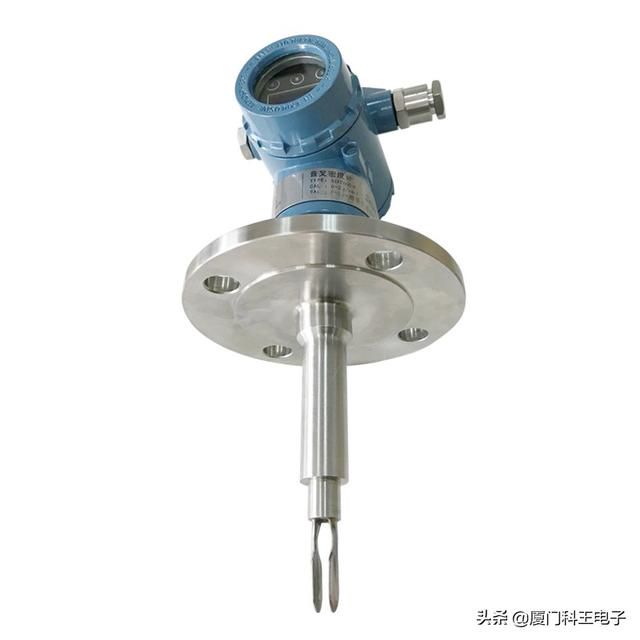

在線液體密度計（音叉液體密度濃度計）

2023-09-20 17:42:43 2

在線密度、濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，並使音叉處於中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關係，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂； 而濃度則根據對應液體密度和濃度的關係式可計算出20℃溫度下的濃度值。

音叉液體密度濃度計主要應用於低腐蝕液體行業的生產過程控制及測量，如：油田煉油、食品飲料、造紙業、化工類的酸鹼溶液、酒業、鹽類、印染等行業。

型--號：KW-1050YC

信號模式： 4線制

輸出信號： 4~20mA（有源輸出）

電 源： 24VDC (外部不能加載電阻元件或串接PLC)

密度範圍： 0~2g/ml，按使用情況，可標定為某個量程段

密度精度： 0.003 g/ml , 解析度：0.001, 重複性：0.001

電氣接口：M20X1.5

過程接口：多種規格法蘭、卡箍

接液部件：316不鏽鋼（或鋯材）

純水標定，當長期使用產生漂移時或測量不準時進行調整（可把儀表搬到室內，加25度純水進行校驗，靜止穩定時進入此菜單選擇「YES」「確定」即可）此方法屬於密度法標定（適合密度計和濃度計）。

1、採用4線制變送4-20mA輸出

2、五位密度值實時顯示（四位小數位）；電流值及溫度實時指示

3、可現場直接進入儀表菜單設定參數及調試，操作方便

4、具有純水標定校準、測量值微調及溫補功能

5、在線實時測量，可直接用於生產過程控制

6、接觸液體部件為316不鏽鋼、鋯材等，安全，衛生，防腐性好。

在故障情況下，下述步驟可幫助找出問題原因。同時可幫助決定是否需要拆下來維修。以下選項幫助診斷和修理幾大基本故障症狀，對每種症狀，先處理最容易檢查的條件，如無法排除請聯繫技術員。

1、 無顯示

檢查電源是否接好，四根線不能接錯，電源不能串有負載；

檢查迴路是否短路，並檢查電壓是否正常；

電源正負極是否接反。

2、 偏差變大或輸出不穩定

A、檢查傳感器是否有粘物，如果有，應衝洗掉或用綿籤加酒精擦拭；

B、觀察是否有過大振動或有大功率變頻器及馬達的幹擾，則需更換安裝位置；

C、檢查是否有較大氣泡或流速過大，或液體未全部接觸傳感器；

3、一直輸出值固定值

可能傳感器受阻無法產生振動，應拆開檢查；如不是則儀表已損壞。

4、在長時間不測量時，請關閉電源

5、叉體不能碰撞或承受大的重量
