一種麻醉注射藥品空安瓿回收裝置
2023-09-23 23:54:56 3
1.本實用新型屬於醫療用具技術領域，特別涉及一種麻醉注射藥品空安瓿回收裝置。
背景技術：
2.醫院毒麻藥品使用有嚴格管理規定，每一支空安瓿都要進行回收，並核對空安瓿上面的藥品信息，在醫院中對空安瓿的處理方法一般是直接把空安瓿內殘留的注射液倒掉並把空安瓿裝回原有的盒子。目前，醫院對空安瓿回收沒有專門的回收裝置。按目前的處理方法實際操作存在以下幾個安全隱患：1.直接把空安瓿內殘留的注射液倒到下水道，有汙染環境的可能；2.若管理不嚴，可能會導致剩餘毒麻藥液流失；3.空安瓿切口鋒利，若處置不當可能劃傷藥護人員手部；4.空安瓿如果不進行認真清洗，有殘留毒麻藥物餘液，會對存在傷口的手部造成二次傷害；5.空安瓿不易保存，保存不當容易打碎。
技術實現要素：
3.本實用新型針對上述現有技術的不足，發明了一種能夠處理好殘留注射液和保存好空安瓿的回收裝置。
4.為了實現上述目的，本實用新型採用如下的技術方案：
5.一種麻醉注射藥品空安瓿回收裝置，包括盒體、承載臺、泡沫塊、壓條、空安瓿放置孔、薄膜和試劑腔；所述的盒體內側設置有用於放置泡沫塊的承載臺；所述的泡沫塊通過壓條可拆卸的安裝在盒體內；所述的泡沫塊上陣列設置有空安瓿放置孔，空安瓿放置孔的底部採用薄膜封口；所述的承載臺的下方為存放有可無害化毒麻藥液的試劑的試劑腔。
6.本實用新型設計的回收裝置可以把空安瓿直接倒插按壓在空安瓿放置孔內使空安瓿的前端浸泡在試劑腔的可無害化毒麻藥液的試劑中，空安瓿內的殘留注射液會直接與試劑反應，並且空安瓿放置後無法拔出，保證了其不會被單獨取走或丟失。
7.進一步，所述的承載臺與泡沫塊之間設置有密封條，保證試劑腔內的試劑存放在密閉的空間中，避免試劑通過承載臺與泡沫塊之間的縫隙滲出。
8.進一步，所述的承載臺為環形的凸臺或具有通孔的承載板，假如承載臺為環形的凸臺時泡沫塊只有底部的邊緣位置與凸臺接觸，這時泡沫塊需要具有一定的強度，避免按壓空安瓿時其從中間斷裂；假如承載臺為承載板時需要在板上設置有與空安瓿放置孔一一對應的通孔，這樣泡沫塊可以做柔軟些，保證了空安瓿放置後能夠很好的被泡沫擠壓吸吮，避免了試劑從空安瓿放置孔滲出。
9.進一步，所述的空安瓿放置孔的直徑比空安瓿的直徑小0.5～2.0mm，保證空安瓿能夠被擠壓放置穩，也避免了試劑從空安瓿放置孔滲出。
10.進一步，所述的試劑腔的高度為3.0～5.0cm，優先高度為4.0cm，空安瓿倒插放置後其前端全部浸泡在試劑中，保證空安瓿頸部的殘留液能中和。
11.進一步，所述的可無害化毒麻藥液的試劑為雙氧水，雙氧水具有強的氧化性，能夠
很好的中和毒麻藥物。
12.進一步，還包括盒蓋，所述的盒體上設置有盒蓋，盒蓋通過鎖扣安裝在盒體上，在不需要回收或者回收完後把盒蓋蓋好鎖好，保證放置的安全性。
13.本實用新型的優點在於：1.本實用新型回收空安瓿時空安瓿是倒插在空安瓿放置孔內，當按壓下空安瓿後會頂破薄膜使其前端浸泡在雙氧水中讓殘留液與雙氧水接觸中和，避免了殘留液直接倒掉汙染環境，並且倒插的空安瓿的鋒利切口不會對藥護人員造成傷害；空安瓿放置後很難拔出，保證其不會被單獨取走；泡沫塊為一次性消耗品，當泡沫塊放置滿空安瓿後可以直接拆下泡沫塊拿到指定的地方進行集中處理。
附圖說明

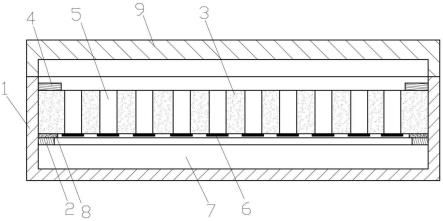

14.圖1是本實用新型一種麻醉注射藥品空安瓿回收裝置的剖面結構示意圖。
具體實施方式
15.以下結合附圖對本實用新型進行詳細說明：
16.在本實用新型的描述中，需要說明的是，「內」、「底」等指示的方位或位置關係為基於附圖所示的方位或位置關係，或者是該實用新型產品使用時慣常擺放的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以及特定的方位構造和操作，因此不能理解為對本實用新型的限制。
17.如圖1所示，一種麻醉注射藥品空安瓿回收裝置，包括盒體1、承載臺2、泡沫塊3、壓條4、空安瓿放置孔5、薄膜6、試劑腔7、密封條8和盒蓋9；盒體1為矩形盒體，盒體1上設置有盒蓋9，盒蓋9通過鉸鏈和鎖扣安裝，在無人看管時可以把盒體1鎖上。在盒體1內側設置有用於放置泡沫塊3的承載臺2，承載臺2與泡沫塊3之間設置有密封條8，保證兩者接觸面之間的密封性。承載臺2的下方為存放有可無害化毒麻藥液的試劑的試劑腔7，可無害化毒麻藥液的試劑為雙氧水。所述的泡沫塊3通過2條壓條4可拆卸的安裝在盒體1內，壓條4分布在泡沫塊3的兩邊，安裝後之後拆下壓條4才能把泡沫塊3取出。所述的泡沫塊3上矩形陣列設置有空安瓿放置孔5，空安瓿放置孔5的直徑比空安瓿的直徑小1.0mm，保證空安瓿放置後能夠被擠壓穩避免有縫隙的存在。空安瓿放置孔5的底部採用薄膜6封口，這樣試劑腔7內的雙氧水就會保存在密封的空間中。薄膜6隻起到密封作用，當其受到頂力(空安瓿往下按壓時會頂破薄膜)或壓強達到一定強度時薄膜6會破裂。所述的試劑腔7的高度為4.0cm，其內的雙氧水的高度為3.0cm，留有一定的空間來緩衝按壓下空安瓿的氣壓，避免壓強過大空安瓿難以按壓下。在按壓空安瓿時需要保證其切口部位能夠完全的浸泡在雙氧水內，所以在設計時需要考慮到泡沫塊3的厚度，最好的理想情況是把空安瓿完全按壓後其後端與泡沫塊3的頂面平齊，其前端完全浸泡在雙氧水內，這樣保證了殘留液能夠完全中和，也確保空安瓿不會被取出。在使用時也可以把盒體1翻轉使雙氧水進入到空安瓿內把其內壁上殘留液中和。
18.本實用新型的技術方案中承載臺2為環形的凸臺，直接設置在盒體1的內側面，圍繞內側面設置，為泡沫塊3的安裝提供承載部；也可以為承載板，承載板上需要設置有與空安瓿放置孔5一一對應的通孔，承載板能夠為泡沫塊3的各個位置提供支撐，避免在按壓空安瓿時斷裂。
19.儘管上文對本實用新型的具體實施方案進行了詳細的描述和說明，但應該指明的
是，我們可以對上述實施方案進行各種改變和修改，但這些都不脫離本實用新型的精神和所附的權利要求所記載的範圍。
技術特徵：
1.一種麻醉注射藥品空安瓿回收裝置，其特徵在於，包括盒體(1)、承載臺(2)、泡沫塊(3)、壓條(4)、空安瓿放置孔(5)、薄膜(6)和試劑腔(7)；所述的盒體(1)內側設置有用於放置泡沫塊(3)的承載臺(2)；所述的泡沫塊(3)通過壓條(4)可拆卸的安裝在盒體(1)內；所述的泡沫塊(3)上陣列設置有空安瓿放置孔(5)，空安瓿放置孔(5)的底部採用薄膜(6)封口；所述的承載臺(2)的下方為存放有可無害化毒麻藥液的試劑的試劑腔(7)。2.根據權利要求1所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，所述的承載臺(2)與泡沫塊(3)之間設置有密封條(8)。3.根據權利要求2所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，所述的承載臺(2)為環形的凸臺或具有通孔的承載板。4.根據權利要求3所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，所述的空安瓿放置孔(5)的直徑比空安瓿的直徑小0.5～2.0mm。5.根據權利要求4所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，所述的試劑腔(7)的高度為3.0～5.0cm。6.根據權利要求5所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，所述的可無害化毒麻藥液的試劑為雙氧水。7.根據權利要求6所述的一種麻醉注射藥品空安瓿回收裝置，其特徵在於，還包括盒蓋(9)，所述的盒體(1)上設置有盒蓋(9)。
技術總結
本實用新型公開了一種麻醉注射藥品空安瓿回收裝置，包括盒體、承載臺、泡沫塊、壓條、空安瓿放置孔、薄膜和試劑腔；所述的盒體內側設置有用於放置泡沫塊的承載臺；所述的泡沫塊通過壓條可拆卸的安裝在盒體內；所述的泡沫塊上陣列設置有空安瓿放置孔，空安瓿放置孔的底部採用薄膜封口；所述的承載臺的下方為存放有可無害化毒麻藥液的試劑的試劑腔。本實用新型設計的回收裝置可以把空安瓿直接倒插按壓在空安瓿放置孔內使空安瓿的前端浸泡在試劑腔的可無害化毒麻藥液的試劑中，空安瓿內的殘留注射液會直接與試劑反應，並且空安瓿放置後無法拔出，保證了其不會被單獨取走或丟失。保證了其不會被單獨取走或丟失。保證了其不會被單獨取走或丟失。
技術研發人員：羅俊 楊玉芳 鄒小琴 韋坤璇 黃振光 張宏亮 丘嶽 陳依雨
受保護的技術使用者：廣西醫科大學第一附屬醫院
技術研發日：2021.12.24
技術公布日：2023/3/28
