cad中導出的坐標(AutoCAD中批量導出坐標的方法)
2023-04-14 05:57:34
在使用CAD的過程當中,有時候要用到大量坐標的提取,
如果單純的去手動操作會花費大量的時間和精力。
在cad中有一些可以批量提取數據的功能
今天給大家介紹提取方法:
方法一:利用數據提取功能
詳細操作方法如下:
功能面板選擇插入,選擇提取數據

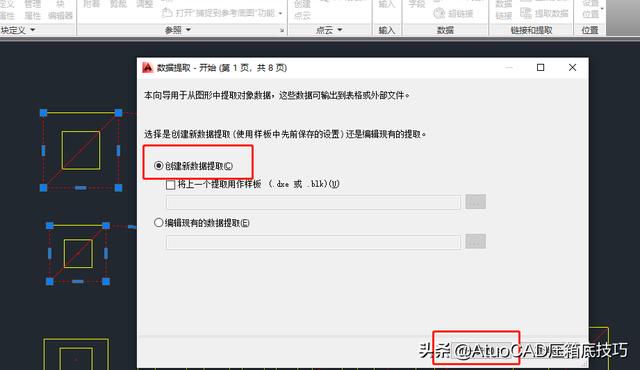

創建新數據提取,下一步
文件起個名字,例如"坐標數據導出"---確定
選擇"圖紙/圖紙集",單擊下一步

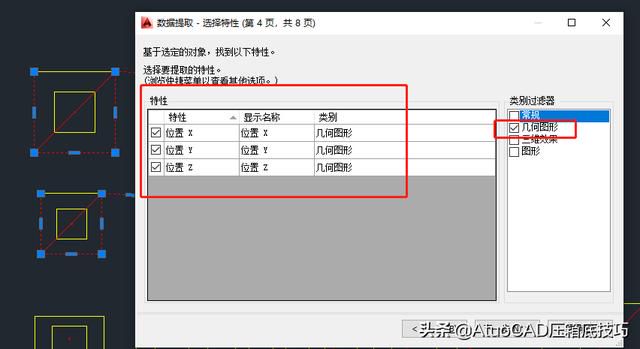

選擇要提取的對象(你是點的就選擇點,是多段線就選擇多段線)單擊下一步選中需要的內容
例如點的X、Y、Z坐標。單擊下一步

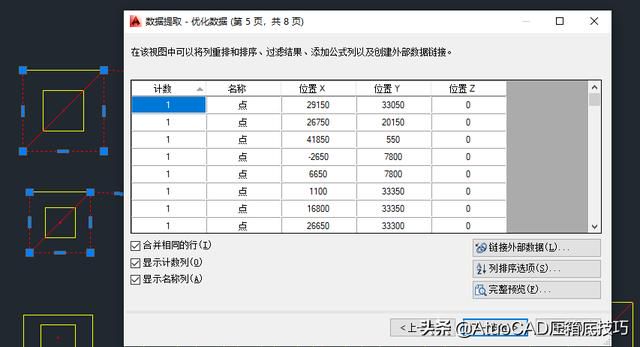

預覽當前輸出的內容是否正確,如果正確,單擊下一步
輸出,選擇保存的位置、文件名、文件類型,例如excel的xls類型
這樣我們的數據就提取完成了!
打開保存的excel由圖可見,本次導出的坐標點,內容包含點的X、Y、Z坐標。
,
