單U（我說的是指PCH跟CPU集成的意思）筆記本主板一般很貴的，原因是集成的CPU都是直接焊接在板子上，即使明知道CPU壞了一般維修人員也沒有辦法，除非你有BGA焊接設備，這都需要花費不少的維修費用。因此，平時在使用筆記本時要仔細，切勿進水或摔打，這些都是造成CPU損壞的頭號「敵人」。下面我舉一例，筆記本摔過後造成CPU短路損壞，分享下檢測判斷過程。

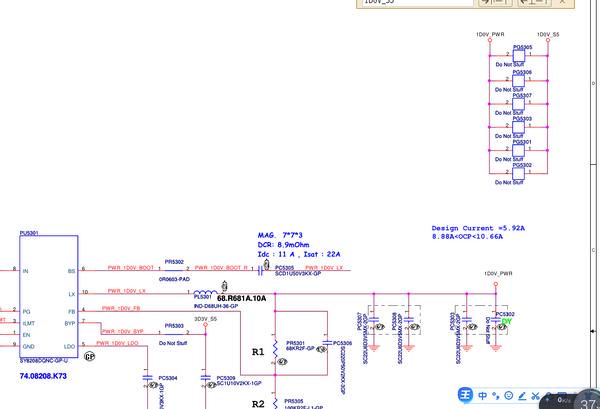

機器型號：DELL15-3568，板號14236-1。機器故障現象：加電開機沒任何反應。拆機用維修電源給裸板加電，電流顯示為0.6A不變化。待機電流過大懷疑有短路。撤電測主要供電電感對地阻值，PL5301對地短路，其他正常。見下圖

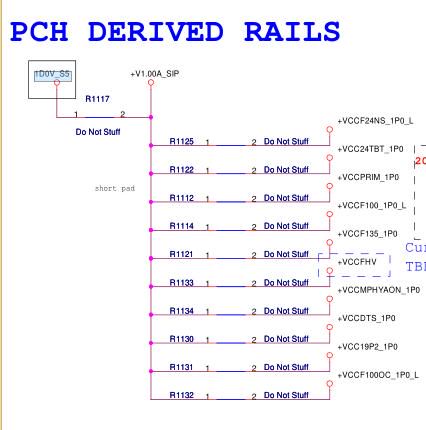

PL5301產生1D0V-PWR，1D0V-PWR變名稱為1D0V-S5,看這個名稱就基本上判斷是PCH待機供電短路。為了驗證繼續查看電路圖如下。

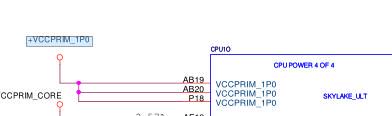

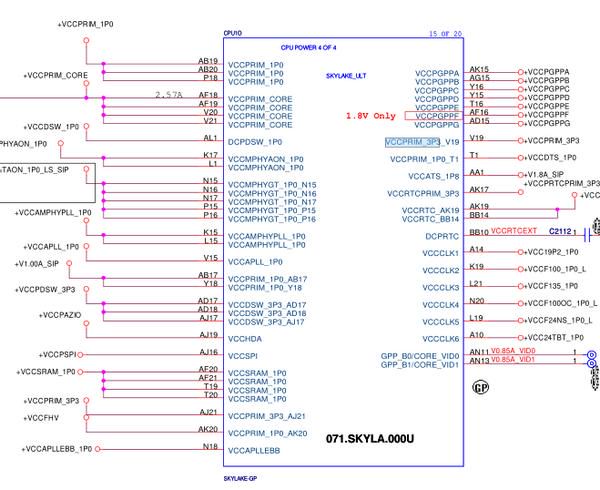

1D0V-S5變了很多名稱，其中一個馬甲就是 VCCPRIM-1P0，這個供電直接進CPU中PCH。如圖

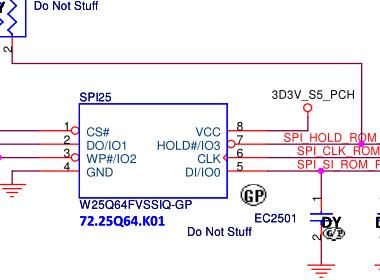

至此，心涼半截。還是不死心，又加電測試電壓，待機3V5V正常，1.0V無電壓。無意中檢測到BIOS晶片供電腳電壓為0.4V不正常，撤電測對地電阻為0。

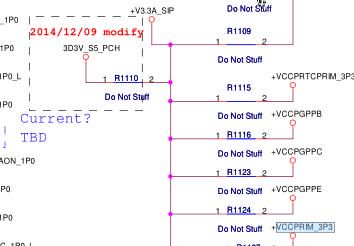

3D3V-S5-PCH對地短路。看下圖，3D3V-S5-PCH變名很多，其中就有 VCCPRIM_3P3，這是PCH待機主供電。

至此，堅信PCH（也就是CPU）完蛋了。下圖

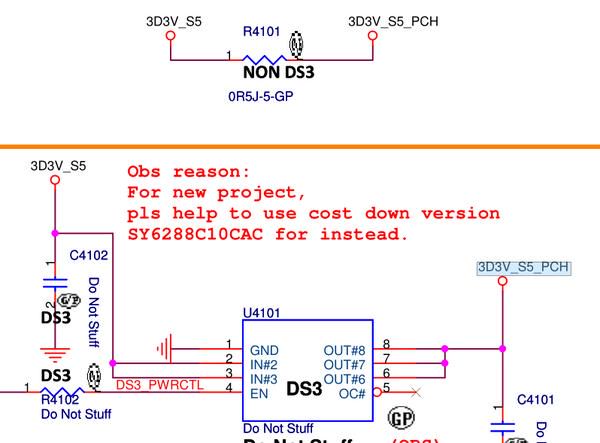

到此，還有個疑問就是3D3V-S5-PCH由下圖3D3V-S5通過0.5歐姆電阻R4101直接過來，3D3V-S5又是待機3V，為什么正常而不是短路呢？經過檢測，原來R4101被燒斷路了，變相保護了待機3V。
