這一期我們將多開雙控開關的接法。

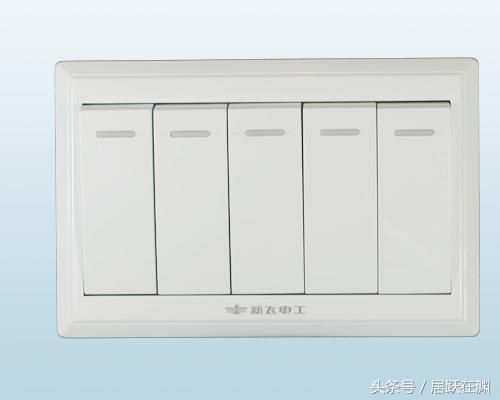

多開多開,區別於單開。即同一個面板上,有多個按鍵,可以控制多個電燈。一般安裝於空間狹小或電燈密集的地方。
雙控區別於單控和多控。雙控, 單指兩個開關同時控制一個電燈, A開關開燈,AB開關都能關;B開關開燈,AB開關都能關。
單開雙控開關接線在了解多開雙控開關之前, 首先要清楚單開雙控開關是怎麼接線的。

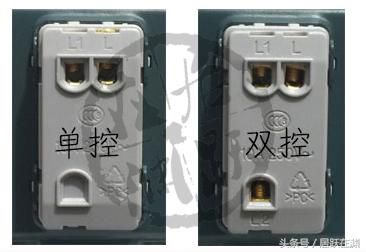

雙控開關的背面,共有3個接線柱,標識分別為L,L1,L2。如果想在A,B兩地實現對同一個電燈的控制,則需要在A,B兩地各安裝一個雙控開關。
之後,再將兩個開關按照L1——L1;L2——L2或L1——L2,L2——L1的方式進行連接。說簡單點,就是把兩個開關的L1接在一起,L2接在一起或者A開關的L1和B開關的L2、A開關的L2和B開關的L1接在一起。
多開雙控開關接線如果想在AC地同時控制1號電燈,BC地同時控制2號電燈,就需要在C地使用雙開雙控開關了。
多開雙控開關,只是面板上的按鍵多了,每個面板依然對應三個接線柱。接法與單開開關相同▼
,
