本實用新型涉及通信技術領域，具體的說，是涉及一種用於WiFi/BT的天線電極裝置。

背景技術：

天線是一種變換器，它把傳輸線上傳播的導行波，變換成在無界媒介中傳播的電磁波，或者進行相反的變換。在無線電設備中用來發射或接收電磁波的部件。無線電通信、廣播、電視、雷達、導航、電子對抗、遙感、射電天文等工程系統，凡是利用電磁波來傳遞信息的，都依靠天線來進行工作。

隨著社會科技進步發展，BT、WiFi共用天線越來越廣泛，其中BT為藍牙，但是目前市場上的BT、WiFi共用天線時優先保證WiFi的性能的，所以藍牙信號會差很多。

上述缺陷，值得改進。

技術實現要素：

為了克服現有的技術的不足，本實用新型提供一種用於WiFi和BT的天線電極裝置。

本實用新型技術方案如下所述：

一種用於WiFi/BT的天線電極裝置，其特徵在於，包括若干層電路板，若干層所述電路板形狀大小相同，且依次對齊疊加固定連接，所述電路板設有過孔、與所述過孔相連的銅箔走線及與所述銅箔走線相連的焊盤，上下相鄰兩層所述電路板的焊盤相互連接。

進一步的，所述電路板的層數為6層。

進一步的，每層所述銅箔走線長度各不相同。

進一步的，所述過孔設有灌錫，所述灌錫與所述銅箔走線相連。

根據上述方案的本實用新型，其有益效果在於，本實用新型效率高，增益大，尺寸小，達到最好的信號接收效果及發射效果，結構簡單，成本低。

附圖說明

圖1為本實用新型中第一層電路板結構示意圖；

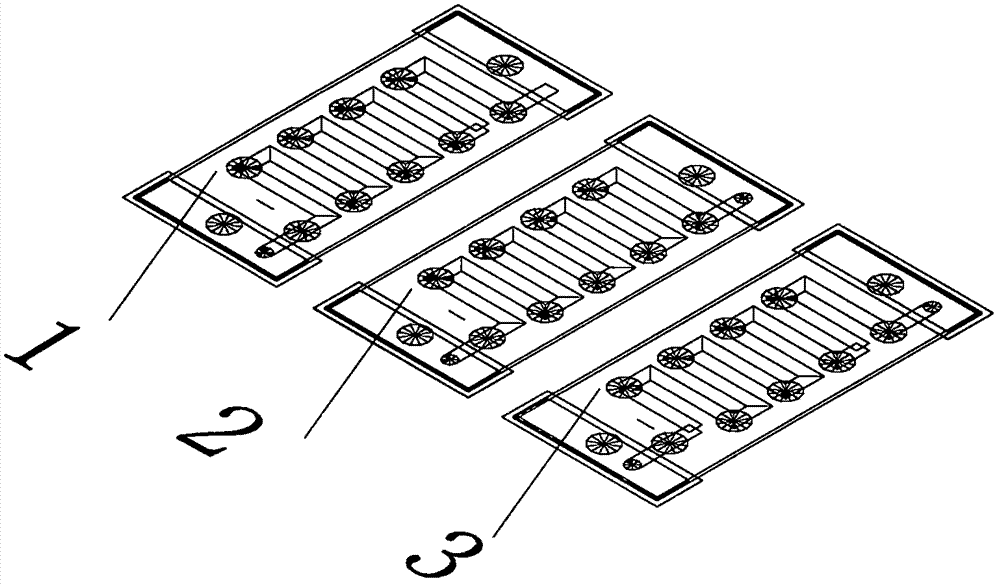

圖2為本實用新型中第一層、第二層及第三層電路板示意圖；

圖3為本實用新型中第四層、第五層及第六層電路板示意圖；

圖4為本實用新型的爆炸圖。

在圖中，1、第一層電路板；101、過孔；102、銅箔走線；103、焊盤；2、第二層電路板；3、第三層電路板；4、第四層電路板；5、第五層電路板；6、第六層電路板。

具體實施方式

下面結合附圖以及實施方式對本實用新型進行進一步的描述：

如圖1-4所示，一種用於WiFi/BT的天線電極裝置，其特徵在於，包括若干層電路板，若干層所述電路板形狀大小相同，且依次對齊疊加固定連接，所述電路板設有過孔101、與所述過孔101相連的銅箔走線102及與所述銅箔走線102相連的焊盤103，上下相鄰兩層所述電路板的焊盤103相互連接。所述電路板的層數為6層，每層所述銅箔走線102長度各不相同，所述過孔101設有灌錫，所述灌錫與所述銅箔走線102相連。

本實用新型具體實施例：

本實用新型包括第一層電路板1、第二層電路板2、第三層電路板3、第四層電路板4、第五層電路板5及第六層電路板6。第一層電路板1、第二層電路板2、第三層電路板3、第四層電路板4、第五層電路板5及第六層電路板6形狀大小一致，每層電路板上設有過孔101、與所述過孔101相連的銅箔走線102及與所述銅箔走線102相連的焊盤103，將上述六層電路板依次對齊疊加固定連接，所述上下相鄰層電路板的焊盤103相互連接，形成天線的電極，再將本實用新型與路由器或智能手錶或平板等主板天線區域的焊盤焊接固定即可。

本實用新型每層走線相連長度相當於其波長的四分之一，達到微型化、小尺寸，結構簡單，成本低，本實用新型效率高，增益大，以達到最好的信號接收效果及發射效果。

應當理解的是，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，而所有這些改進和變換都應屬於本實用新型所附權利要求的保護範圍。

上面結合附圖對本實用新型專利進行了示例性的描述，顯然本實用新型專利的實現並不受上述方式的限制，只要採用了本實用新型專利的方法構思和技術方案進行的各種改進，或未經改進將本實用新型專利的構思和技術方案直接應用於其它場合的，均在本實用新型的保護範圍內。
