瓦斯管道自動噴粉抑爆裝置的製作方法

2023-06-17 09:08:36 1

本發明涉及一種消防器材，特別涉及一種瓦斯管道裡的自動噴粉抑爆裝置。

背景技術：

為了防止瓦斯在管道輸送中發生爆炸，需要在瓦斯輸送管道上安裝自動噴粉抑爆器，該自動噴粉抑爆器能在瓦斯發生燃爆後迅速啟動(啟動時間≤35ms、噴射完成時間≤150ms)實施噴粉抑爆。現有的抑爆器比較容易損壞失效、功能也比較單一，靈敏度、啟動速度和抑爆效果都不夠理想。

技術實現要素：

本發明的目的在於有效克服上述技術的不足，提供一種瓦斯管道自動噴粉抑爆裝置，其不易損壞失效、功能多，靈敏度、啟動速度和抑爆效果都很好。

本發明的技術方案是這樣實現的：它包括火焰傳感器、抑爆控制器、屏蔽控制電纜、管道抑爆器和抑爆控制直流電源，其改進之處在於：所述的抑爆控制器通過屏蔽控制電纜分別與所述的火焰傳感器、抑爆控制直流電源、管道抑爆器電性連接，所述的抑爆控制器內設置有單片機控制器和啟動器，所述的火焰傳感器上設置有紫外光敏器件，所述的管道抑爆器內設置有超細ABC乾粉滅火劑，所述的管道抑爆器上還設置有壓力開關和通斷檢測接口。

上述結構中，所述的抑爆控制器上設置有LCD顯示屏。

上述結構中，所述的抑爆控制器上還設置有信號接口和啟動器接口，所述的火焰傳感器與所述的信號接口電性連接，所述的壓力開關與所述的啟動器接 口和通斷檢測接口電性連接。

上述結構中，所述管道抑爆器的下端還設置有網狀噴射口。

上述結構中，所述的火焰傳感器上設置有304不鏽鋼防護殼。

上述結構中，所述的抑爆控制直流電源設置有電源輸入、輸出埠。

本發明的有益效果在於：其部件之間都分開，且火焰傳感器設有304不鏽鋼防護殼，不易損壞失效；其抑爆控制器設有LCD顯示屏和單片機控制器，功能多；其管道抑爆器是由單片機控制器進行控制，且火焰傳感器設置有紫外光敏器件，靈敏度、啟動速度和抑爆效果都很好。

【附圖說明】

圖1為本發明的電氣線路圖；

圖2為本發明的工作原理圖。

圖中：1.火焰傳感器 2.抑爆控制器 3.管道抑爆器

4.屏蔽控制電纜 5.抑爆控制直流電源 6.電源輸入埠

7.LCD顯示屏 8.瓦斯管道 9.網狀噴射口

10.壓力開關 11.信號接口 12.啟動器接口

【具體實施方式】

下面結合附圖和實施例對本發明作進一步的描述。

參照圖1所示，本發明揭示的一種瓦斯管道自動噴粉抑爆裝置，它包括火焰傳感器1、抑爆控制器2、屏蔽控制電纜4、管道抑爆器3和抑爆控制直流電源5，所述的抑爆控制器2通過屏蔽控制電纜4分別與所述的火焰傳感器1、抑爆控制直流電源5、管道抑爆器3電性連接，所述的抑爆控制器2內設置有單片機控制器和啟動器，所述的抑爆控制器上設置有LCD顯示屏7、信號接口11和 啟動器接口12，所述的火焰傳感器1上設置有紫外光敏器件和304不鏽鋼金屬防護殼，所述的管道抑爆器3內設置有超細ABC乾粉滅火劑，所述的管道抑爆器3上還設置有壓力開關10、通斷檢測接口和網狀噴射口9，所述的火焰傳感器1與所述的信號接口11電性連接，所述的壓力開關10與所述的啟動器接口12和通斷檢測接口電性連接，所述的抑爆控制直流電源5設置有電源輸入埠6。

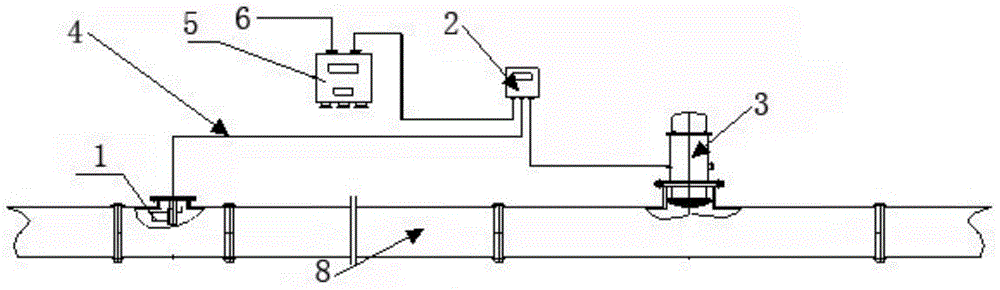

參照圖2所示，本發明的是這樣安裝的，火焰傳感器1安裝在瓦斯管道8內距排風口的5m處，管道抑爆器3安裝在距火焰傳感器1的25m處，管道抑爆器3的網狀噴射口9安裝在管道內部，其餘部件安裝在瓦斯管道8的外部安全位置上。具體點就是：把安裝附件安裝在確定的位置上，並且固定牢固，然後將管道抑爆器3固定在安裝附件上，要確保管道抑爆器3安裝牢靠；把火焰傳感器1安裝在探測方向上，傳感器的感應窗口要對準相應的危險區域，且火焰傳感器1的視角應能覆蓋總體的探測區域；把抑爆控制器2及直流電源5安裝在控制櫃中，控制櫃要儘量與管道抑爆器3靠近，避免由於引線過長，造成控制信號的損耗；再連接好抑爆控制器2與火焰傳感器1、管道抑爆器3和直流電源5之間的屏蔽控制電纜4。

參照圖2所示，安裝好本發明後，再把電源輸入埠6接入外部AC127V電源。當瓦斯管道8內火源引發燃燒爆炸時，火焰傳感器1將燃燒與爆炸火焰信息轉變成電信號5ms內傳送到抑爆控制器2，抑爆控制器2發出指令觸發啟動器動作，進而管道抑爆器3在15ms內釋放出大量氣體，驅動管道抑爆器3內的超細ABC乾粉滅火劑從網狀噴射口9噴出，快速形成高濃度的滅火劑雲霧，與火焰面充分接觸，吸收火焰的能量、終止燃燒鏈，使火焰熄滅，從而終止火焰面在瓦斯管道8中繼續傳播。抑爆控制器2實時檢測管道抑爆器3的壓力、通斷狀態以及工作狀態， 並將反饋信號顯示在LCD顯示屏7上。

其中壓力開關10，在正常工作壓力時閉合，有火焰時抑爆控制器2發出激發信號，啟動器才被激發，管道抑爆器3才會滅火；壓力開關10低於正常工作壓力時斷開，抑爆控制器2識別信號，顯示壓力故障並封鎖激發信號，即使有火焰時抑爆控制器2也不會發出激發信號，啟動器也不會被激發，這樣保證了只有工作壓力正常時啟動器才被激發。

以上所描述的僅為本發明的較佳實施例，上述具體實施例不是對本發明的限制。在本發明的技術思想範疇內，可以出現各種變形及修改，凡本領域的普通技術人員根據以上描述所做的潤飾、修改或等同替換，均屬於本發明所保護的範圍。
