電動機星三角降壓啟動控制系統設計（看不懂電動機星三角降壓啟動電路圖）

2023-08-09 11:48:41 2

星三角降壓啟動電路是繼電器控制系統中比較經典的一個電路，初學的朋友可能覺得有點難度，下面咱們就用圖解的方式講解一下這個電路圖。

星三角降壓啟動電路圖

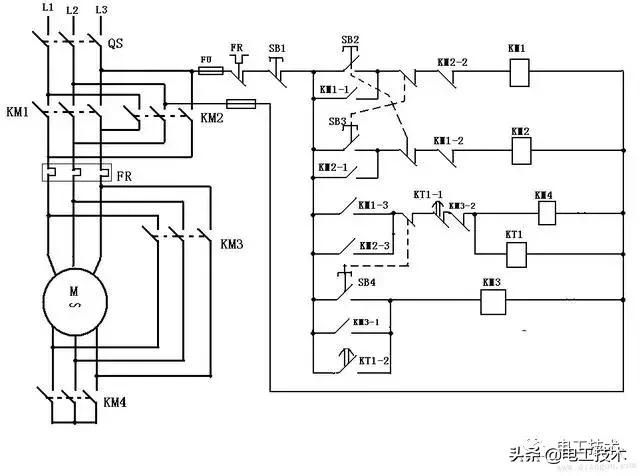

上圖即為星三角降壓啟動電路圖，QS為斷路器，KM1主接觸器，KM2星形連接接觸器，KM3角形連接接觸器，FR熱繼電器，KT時間繼電器（通電延時型），SB1停止按鈕，SB2啟動按鈕。

圖二

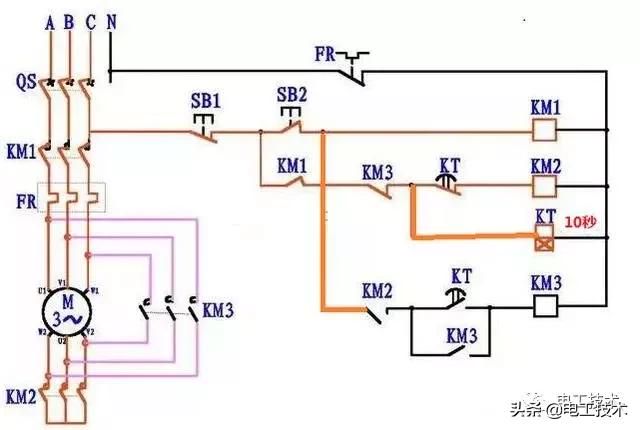

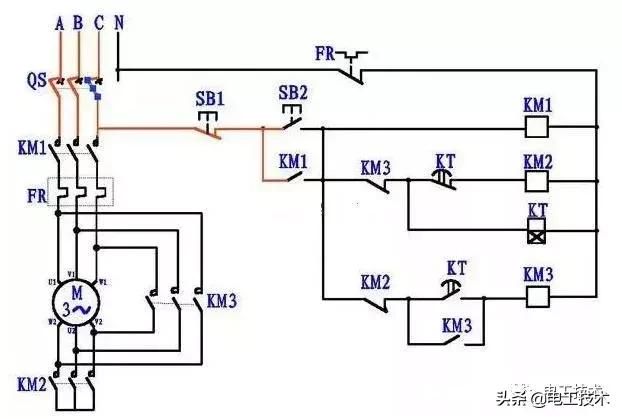

圖二，合上斷路器QS。

圖三

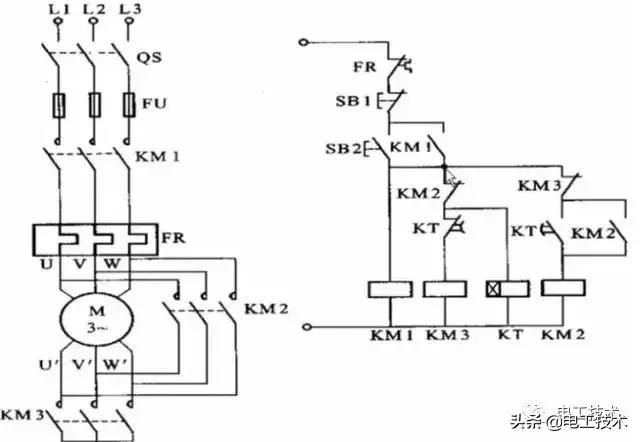

圖3，按下啟動按鈕SB2，從圖中紅色線可以看出，主接觸器KM1吸合，自保。然後，電流同過KM3常閉、KT常閉到星形接觸器KM2線圈，KM2吸合，同時時間繼電器KT線圈也得電吸合。KM1、KM2吸合將電機接成星形接法，啟動。KT吸合開始延時，比如設定延時時間為10秒。

圖四

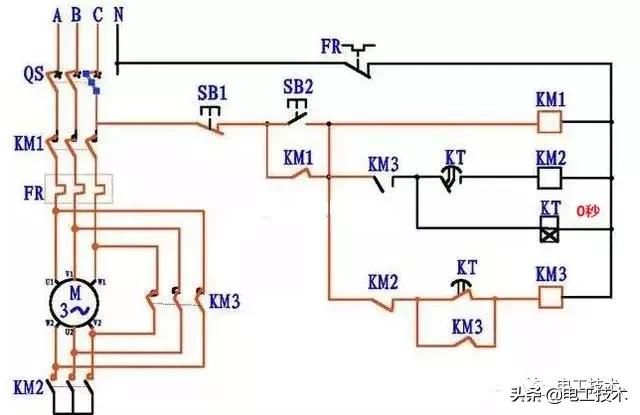

圖4,延時10秒以後，KT常閉斷開，常開閉合，KM2線圈失電釋放，KM2常閉恢復閉合，圖中可以看出，KM3線圈得電吸合，自保。KM3常閉斷開，KT線圈斷電。這時電機轉換成角形連接運行。完成了星三角啟動。

電動機星三角轉換啟動原理圖解

就是對電機的三相繞組在啟動時和正常運轉時施加的不同的電壓，來降低電機啟動時的衝擊電流。在啟動時對電機繞組施加的是星形接法的電源，就是將電源的三條火線分別與電機三個繞組的一個端點相連，將電機三個繞組的另一個端點同時與電源的零線相連，在這種接法下，電機每個繞組所承接的電壓就是220V。由於施加的電壓較低，所以啟動時的電流會比較小點，減少了對電網的衝擊，電機也比較容易啟動。當電機啟動基本正常後，它的工作電流與啟動時相比會大幅減少，這時由控制電路通過時間繼電器和接觸器的轉換，將電機三個繞組改成首尾相連，形成所謂三角形連接，並將三角形的每個「角」與電源的三條火線相連，這時電機繞組中所受到的電壓變成了380V，電機就能滿負荷工作。

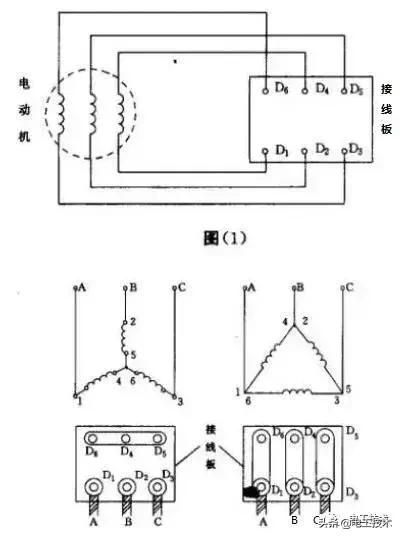

三相異步電動機的三角接法和星型接法區別（把123看為首，456視為尾，首首相連為Y（星）型接法，首尾相連為角型接法）

兩種接法，與我們的接入沒什麼關係，如圖2和3，D1。D2。D3接A。B。C三相，具體的區別是電動機接線盒中的不同，三個接線片，一般不進行隨便修改，我們只要了解他們的區別就行，圖2是星型，圖3是角型電動機內部有三組繞組，六個接線端，當把三個繞組的一端連在一起，而另一端分別接電源，連成一個Y型，就是星型接法；這時候電源兩相之間的電流是相電流，比線電流小根3倍；如果把三組繞組的首尾相連，然後三個首尾相連處接電源，連成一個三角形，就是三角形接法；這時候電源兩相之間的電流就是線電流，比相電流大根3倍；通常的星三角啟動方式目的就是減小啟動電流，而通常電機啟動的瞬間電流比較大，所以一般先以Y型啟動，再轉換為三角形。究竟採用哪種接法，需要看電機銘牌，這和繞組有關係。如果標有380V或者400V，後面畫一個三角就三角型接法，畫Y就星型接法；大部分電機默認三角形接法，也有一些是380V下以Y型運行的。區別電動機三角接法的功率較大，一般是7.5KW以上採用（也有人說是4KW）星型接法的功率小，三角接法的電動機勁很大.但是對電網衝擊很大，一旦啟動，周圍的燈泡都要暗2下，所以三角接法的電動機很少直接啟動，一般採用降壓啟動、自偶減壓啟動、變頻啟動（我只見過變頻啟動，不過還沒搞明白）電動機的接法是可以調整的，當電機的銘牌上出現Y/△標誌的時候就可以調整了，一般來說，星型接法的電機的電壓是三角接法的1.73倍如Y/△660/380..注意區分，Y/△和Y—△...Y—△的意思的電動機的啟動方式是星三角啟動。
