天方地圓在很多管道風罩中用到很多,所以作為一名機械設計師,solidworks軟體使用者更要學會如何用solidworks繪製天方地圓鈑金件,以及solidworks天方地圓鈑金件的展開方法,今天在溪風博客為solidworks愛好者講解一下我的見解。
1、打開solidworks軟體,新建-零件

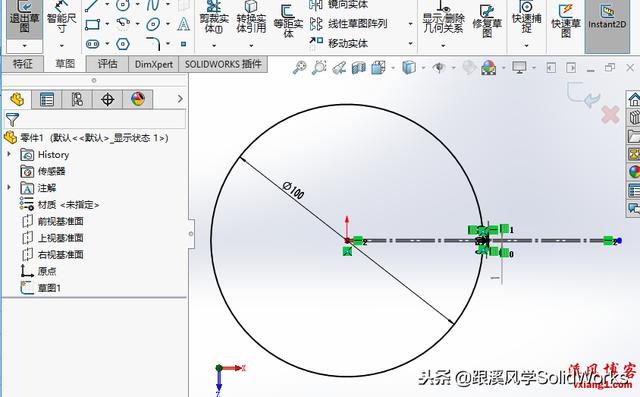

2、在上視基準面繪製草圖直徑200的圓,並且在右面開一個寬度為1的小口,如下圖所示,然後點擊確定完成草圖1:

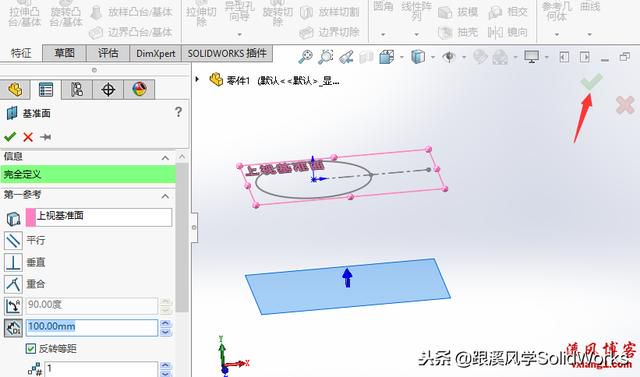

3、新建基準面距上視基準面100mm,如下圖所示:
4、在新建的基準面上繪製150×150的矩形,同樣在右側開口1mm(需要特別注意的是,開口方向位置一定要在同一側)如下圖所示,然後點擊確定:
5、點擊solidworks鈑金選項卡-放樣折彎-點擊草圖1-點擊草圖2(注意點擊在草圖的同一側),然後對下面的參數進行相應的設置即可完成solidworks天方地圓的鈑金件的繪製:
6、solidworks天方地圓的展開也非常簡單,可以在工程圖中選擇平板模式,就是該天方地圓的鈑金件展開圖紙尺寸,也可以在模型中展開如下圖所示:
以上便是溪風博客推薦的solidworks鈑金天方地圓的鈑金件繪製和展開圖的繪製,希望對博友們有所幫助或者啟發。
,
