cad圖形塊無法分解怎麼辦（為什麼CAD圖塊分解後會變）

2023-07-29 18:03:19 2

一、圖塊分解後多出很多圖形

原因很簡單，圖中看到的是圖塊XC裁剪後的效果，多出來的圖形原來就在圖塊裡，只是被暫時隱藏了，炸開就顯示出來了。這個前幾天專門發文解釋過，直接看當時的文章就好了。

二、圖塊分解後文字變化或多出很多文字

前幾天有網友在群裡問圖塊炸開怎麼有些東西消失了，後來通過了解應該文字變了，而不是消失了。有時候還會發現分解一個圖塊後空白處會多出一些文字來。

這個原因其實很簡單，就是因為這些圖塊是屬性塊，分解前顯示的是屬性的值，分解後顯示的是屬性的標記，屬性的標記如果跟值的文字不同，或者屬性沒有值的時候，就會出現文字變化或多出文字的現象。

解決辦法很簡單，利用擴展工具的BURST（分解屬性為文字）工具，分解時將屬性變成普通文字，而且保持顯示屬性的值。

CAD屬性塊創建、編輯的相關技巧

如何將CAD圖塊中的屬性文字分解為普通文字？

三、分解後標註箭頭變大或變小

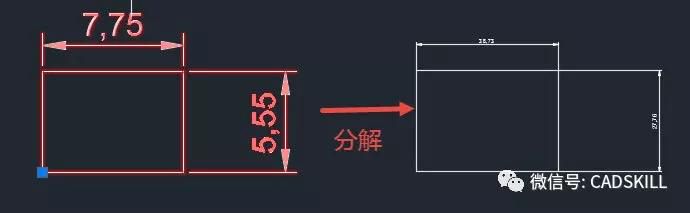

圖塊中有標註，如果圖塊被放大或縮小後（比例不是1）分解，標註不僅箭頭和標註線長度會變化，標註的值也會跟隨縮放後的尺寸更新，如下圖所示。

這是因為圖塊內的標註會跟隨圖塊一起被放大和縮小，而分解後標註會重新按照標註樣式更新，也就會恢復成縮放前的尺寸。

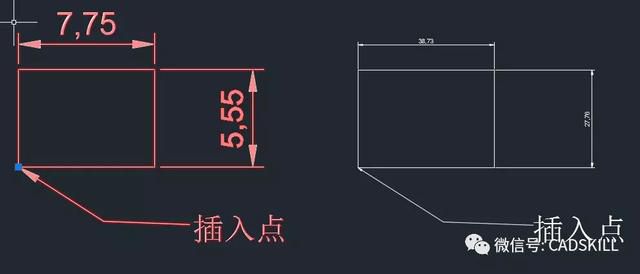

有一種標註比較特殊——引線，雖然引線的箭頭和文字是一次創建完成的，但創建後是兩個相互獨立但又互相關聯的圖形。如果引線做到圖塊內部，被縮放後再炸開，會發現文字仍保留了縮放後的尺寸，而箭頭則會恢復成原始尺寸，如下圖所示。

如果圖塊的比例本身就是1，炸開後標註箭頭變化，而標註值不變化，則有可能是在標註已經被創建成圖塊後修改了標註樣式的特徵比例，炸開後標註按後設置的特徵比例更新了，所以導致了變化，之前有人提過類似的問題，可以看下面的文章。

為什麼CAD圖塊炸開后里面的標註箭頭變得特別大？

什麼是CAD的標註特徵比例？應如何設置？

四、分解後圖形的類型變了

圖塊的各軸向的比例不一致時，如果圖塊中有面域或三維實體，會導致圖塊分解不了；如果有圓、弧、多線等圖形還會導致圖形分解後圖形的類型變了，比如圓變橢圓，多段線變成了直線和（或）橢圓弧，多線變成直線段等等。

CAD分解（炸開X）需要了解的知識

為什麼圖塊無法分解？

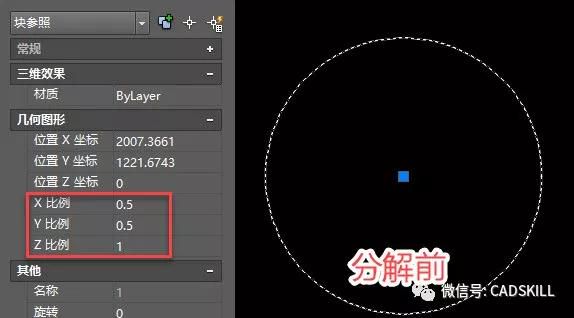

如果一個圓做成圖塊，XY軸比例不一致，就會變成一個橢圓，圖塊分解時為了保證分解前後的圖形一致，圓就被轉變成了橢圓，這也好理解。即使XY軸向比例一樣，Z軸比例不一樣，也會存在相同的問題。但XY軸比例一致，按道理二維圖形的形狀沒有變化，但CAD並沒有做這種判斷，只是判斷Z軸比例不一致就也轉換成了橢圓，如下圖所示。
