一種便攜測量尺的製作方法

2023-12-01 19:13:37

1.本實用新型涉及煤礦測量技術領域，具體為一種便攜測量尺。


背景技術：

2.煤礦一般分為井工煤礦(地下開採煤礦)和露天煤礦，煤礦是人類在開掘富含有煤炭的地質層時所挖掘的合理空間，通常包括巷道、井硐和採掘面等等。工程測量通常是指在工程建設的勘測設計、施工和管理階段中運用的各種測量理論、方法和技術的總稱，測量是礦建工程及採礦過程中必須的步驟。
3.在進行煤礦測量時，通常時攜帶可攜式的測量尺進行測量，但是現有的測量尺在測量完畢後進行收卷時，由於煤礦環境影響，捲尺表面會粘接汙漬，汙漬不及時清理，時間長會使測量尺表面的數字模糊不清，損壞率高。長期以往會影響到測量精確度及大量購買造成材料浪費現象。


技術實現要素：

4.本實用新型的目的在於提供一種便攜測量尺，以解決上述背景技術中提出在進行煤礦測量時，通常時攜帶可攜式的測量尺進行測量，但是現有的測量尺在測量完畢後進行收卷時，由於煤礦環境影響，捲尺表面會粘接汙漬，汙漬不及時清理，時間長會使測量尺表面的數字模糊不清，損壞率高。長期以往會影響到測量精確度及大量購買造成材料浪費現象。
5.為實現上述目的，本實用新型提供如下技術方案：一種便攜測量尺，包括測量裝置；
6.所述測量裝置的一側開設有抽出捲尺的槽，槽外側安裝有清理設備，所述清理設備包括矩形框，所述矩形框內部插接安裝有第一u型框，所述第一u型框內部嵌合安裝有第二u型框，所述第二u型框的u型開口內側對稱設置有兩個海綿墊，用於清除捲尺表面的汙漬。
7.優選的，所述測量裝置包括外殼，所述外殼內部旋轉連接有圓軸，所述外殼的一側安裝有帶動圓軸旋轉的轉板，用於收納捲尺。
8.優選的，所述外殼的另一側構造有豎杆，所述豎杆的底端安裝有固定裝置，所述固定裝置包括錐杆，所述錐杆內部旋轉連接有長杆，所述錐杆內部對稱滑動連接有兩個抵接所述長杆側面的短柱，用於加固測量尺插接在泥土內時的強度。
9.優選的，兩個所述短柱與所述長杆的連接部位均開設有長槽，所述長杆的外緣面構造有與所述長槽嚙合的輪齒，用於推出短柱。
10.優選的，所述豎杆的頂端安裝有橫板，所述長杆的頂端貫穿豎杆和橫板並連接有長板，所述長杆與所述豎杆和橫板旋轉連接，所述長板上設置有帶動長板旋轉的圓鈕，用於旋轉長杆。
11.與現有技術相比，本實用新型的有益效果是：
12.1、通過設有的矩形框、第一u型框、第二u型框和海綿墊，通過設置在第二u型框內的兩個海綿墊貼合捲尺的兩面，在捲尺收縮時，將捲尺表面的汙漬去除，避免出現汙漬過多影響讀數的現象，通過插接在矩形框內的第一u型框以及嵌合在第一u型框內的第二u型框，便於將磨損後的海綿墊拆除，更換新的；
13.2、通過設有的錐杆、長杆、短柱和長槽，由長杆上的輪齒嚙合長槽，當長杆旋轉時，將兩個短柱延伸出錐杆的外緣面，可以加固錐杆插接在泥土內的摩擦力，避免出現一個人測量時，抽動捲尺力氣過大導致捲尺偏移的現象。
附圖說明

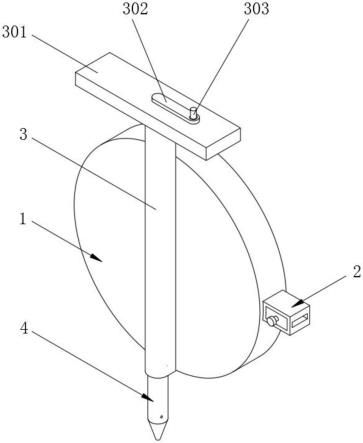

14.圖1為本實用新型結構示意圖；
15.圖2為本實用新型圖1中清理設備的剖面示意圖；
16.圖3為本實用新型圖1中固定裝置的剖面示意圖；
17.圖4為本實用新型圖1中測量裝置的剖面示意圖。
18.圖中：1、測量裝置；101、外殼；102、圓軸；103、轉板；2、清理設備；201、矩形框；202、第一u型框；203、第二u型框；204、海綿墊；3、豎杆；301、橫板；302、長板；303、圓鈕；4、固定裝置；401、錐杆；402、長杆；403、短柱；404、長槽。
具體實施方式
19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施條例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
20.實施例
21.請參閱圖1-4，圖示中的：本實施例為本技術方案中一種優選實施方式，一種便攜測量尺，包括測量裝置1；
22.測量裝置1的一側開設有抽出捲尺的槽，槽外側安裝有清理設備2，清理設備2包括矩形框201，矩形框201內部插接安裝有第一u型框202，第一u型框202內部嵌合安裝有第二u型框203，第二u型框203的u型開口內側對稱設置有兩個海綿墊204。
23.如圖1、圖4所示，測量裝置1包括外殼101，外殼101內部旋轉連接有圓軸102，外殼101的一側安裝有帶動圓軸102旋轉的轉板103；
24.如圖1、圖3所示，外殼101的另一側構造有豎杆3，豎杆3的底端安裝有固定裝置4，固定裝置4包括錐杆401，錐杆401內部旋轉連接有長杆402，錐杆401內部對稱滑動連接有兩個抵接長杆402側面的短柱403；
25.如圖3所示，兩個短柱403與長杆402的連接部位均開設有長槽404，長杆402的外緣面構造有與長槽404嚙合的輪齒；
26.如圖1所示，豎杆3的頂端安裝有橫板301，長杆402的頂端貫穿豎杆3和橫板301並連接有長板302，長杆402與豎杆3和橫板301旋轉連接，長板302上設置有帶動長板302旋轉的圓鈕303；
27.本實施例中，將錐杆401插接在泥土內，然後圍繞長杆402的軸心旋轉圓鈕303，使
得長杆402旋轉，由長杆402上的輪齒嚙合長槽404，當長杆402旋轉時，將兩個短柱403延伸出錐杆401的外緣面，可以加固錐杆401插接在泥土內的摩擦力，然後抽出捲尺進行測量，測量完畢後通過旋轉轉板103將捲尺收納至外殼101內，收納捲尺時，捲尺進過清理設備2的內部，由設置在第二u型框203內的兩個海綿墊204貼合捲尺的兩面，將捲尺表面的汙漬去除，通過插接在矩形框201內的第一u型框202以及嵌合在第一u型框202內的第二u型框203，便於將磨損後的海綿墊204拆除。
28.以上內容是結合具體實施方式對本實用新型作進一步詳細說明，不能認定本實用新型具體實施只局限於這些說明，對於本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型的構思的前提下，還可以作出若干簡單的推演或替換，都應當視為屬於本實用新型所提交的權利要求書確定的保護範圍。


技術特徵：
1.一種便攜測量尺，包括測量裝置(1)；其特徵在於：所述測量裝置(1)的一側開設有抽出捲尺的槽，槽外側安裝有清理設備(2)，所述清理設備(2)包括矩形框(201)，所述矩形框(201)內部插接安裝有第一u型框(202)，所述第一u型框(202)內部嵌合安裝有第二u型框(203)，所述第二u型框(203)的u型開口內側對稱設置有兩個海綿墊(204)。2.根據權利要求1所述的一種便攜測量尺，其特徵在於：所述測量裝置(1)包括外殼(101)，所述外殼(101)內部旋轉連接有圓軸(102)，所述外殼(101)的一側安裝有帶動圓軸(102)旋轉的轉板(103)。3.根據權利要求2所述的一種便攜測量尺，其特徵在於：所述外殼(101)的另一側構造有豎杆(3)，所述豎杆(3)的底端安裝有固定裝置(4)，所述固定裝置(4)包括錐杆(401)，所述錐杆(401)內部旋轉連接有長杆(402)，所述錐杆(401)內部對稱滑動連接有兩個抵接所述長杆(402)側面的短柱(403)。4.根據權利要求3所述的一種便攜測量尺，其特徵在於：兩個所述短柱(403)與所述長杆(402)的連接部位均開設有長槽(404)，所述長杆(402)的外緣面構造有與所述長槽(404)嚙合的輪齒。5.根據權利要求4所述的一種便攜測量尺，其特徵在於：所述豎杆(3)的頂端安裝有橫板(301)，所述長杆(402)的頂端貫穿豎杆(3)和橫板(301)並連接有長板(302)，所述長杆(402)與所述豎杆(3)和橫板(301)旋轉連接，所述長板(302)上設置有帶動長板(302)旋轉的圓鈕(303)。

技術總結
本實用新型涉及煤礦測量技術領域，具體為一種便攜測量尺，包括測量裝置；所述測量裝置的一側開設有抽出捲尺的槽，槽外側安裝有清理設備，所述清理設備包括矩形框，所述矩形框內部插接安裝有第一U型框，所述第一U型框內部嵌合安裝有第二U型框，所述第二U型框的U型開口內側對稱設置有兩個海綿墊，所述測量裝置包括外殼，所述外殼內部旋轉連接有圓軸，通過設置在第二U型框內的兩個海綿墊貼合捲尺的兩面，在捲尺收縮時，將捲尺表面的汙漬去除，避免出現汙漬過多影響讀數的現象，通過插接在矩形框內的第一U型框以及嵌合在第一U型框內的第二U型框，便於將磨損後的海綿墊拆除，更換新的。更換新的。更換新的。


技術研發人員：崔磊
受保護的技術使用者：中煤第三建設（集團）有限責任公司
技術研發日：2022.11.23
技術公布日：2023/3/23
