一種具有角向補償功能的球閥的製作方法

2023-12-09 16:45:56

本實用新型涉及一種球閥，具體涉及一種具有角向補償功能的球閥。

背景技術：

球閥被廣泛應用於各類水暖設施、化工製藥等場合，而在各類管路的鋪設過程中，往往會遇到一些管路相連時並不同軸的情況發生，傳統閥門進口與出口往往是同軸設置，因此當管路出現不同軸的情況時，則需要額外的轉接頭轉接使管路與閥門完全對接，接頭的增加往往會加大管路洩漏的風險，同時在一些特殊場合管路與管路之間會出現相對位移，人們往往在管路中安裝補償器實現補償，這無疑增加了管路的安裝費用。

因此如何使球閥在安裝時自動彌補因管路不同軸導致的安裝困難，並在特殊情況下管路位置出現動態變化時自動補償是一個值得改進的問題。

技術實現要素：

基於上述問題，本實用新型目的在於提供一種具有角向補償功能的球閥，可在兩管路之間軸向位置有偏差的場合自由安裝，並在安裝好後兩端管路可自由擺動及轉動，具有自動補償的功能。

針對以上問題，提供了如下技術方案：一種具有角向補償功能的球閥，包括用於控制管道通與斷的球閥體，所述球閥體兩側均設有角向補償座，所述角向補償座內設有可沿角向補償座轉動及擺動的萬向連接頭；所述角向補償座包括與球閥體相連的球窩座，所述球窩座內設有球窩，所述球窩座相對於與球閥體相連的一側設有球窩蓋；所述萬向連接頭包括球頭及與球頭相連的連接杆，所述球頭置於球窩座內，所述連接杆穿過球窩蓋向外延伸，所述萬向連接頭中心設有水道，所述水道通過球窩座與球閥體相通。

上述結構中，相對於球閥體可做轉動及擺動的方向連接頭可在管道安裝時對管道的對接角度進行補償，同時可在安裝完成之後實時進行擺動及轉動調節。

本實用新型進一步設置為，所述球頭與球窩座接觸的一側及球頭與球窩蓋接觸的一側均設有環形密封圈，所述密封圈為特氟龍材質。

上述結構中，特氟龍材質的密封圈可在給球頭起密封作用的同時，其自潤性可大幅減小球頭運動時的摩擦。

本實用新型進一步設置為，萬向連接頭沿自身軸線在角向補償座上的轉動角度為360°，所述萬向連接頭相對角向補償座軸線的擺動角度範圍為30°，所述連接杆相對於球頭的一端 設有連接螺紋。

上述結構中，360°轉動及帶30°擺動角的萬向連接頭可最大限度的滿足各種使用條件，應用範圍廣。

附圖說明

圖1為本實用新型的整體結構示意圖；

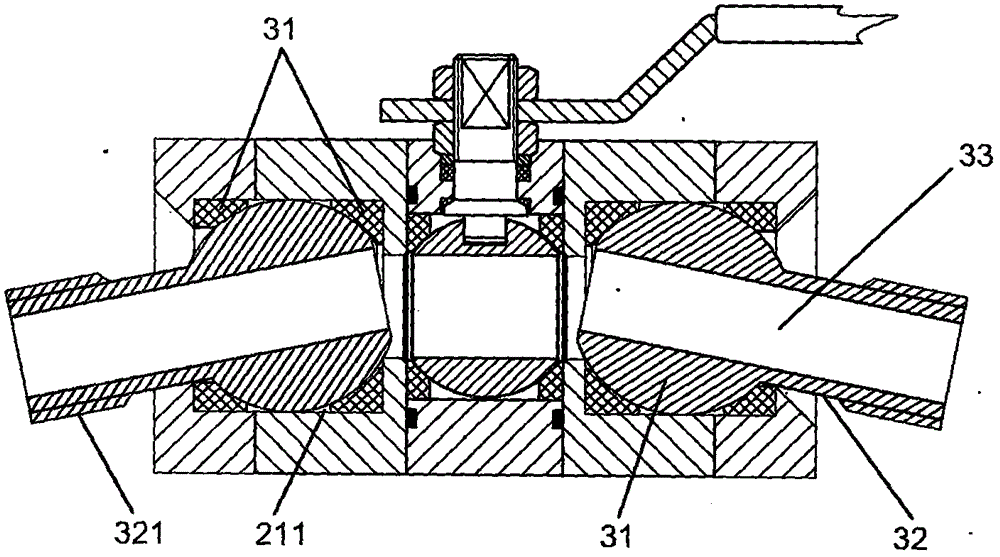

圖2為本實用新型的萬向連接頭擺動後的結構示意圖。

圖中標號含義：10-球閥體；20-角向補償座；21-球窩座；211-球窩；22-球窩蓋；30-萬向連接頭；31-球頭；311-密封圈；32-連接杆；321-連接螺紋；33-水道。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用於說明本實用新型，但不用來限制本實用新型的範圍。

參考圖1、圖2所示的一種具有角向補償功能的球閥，包括用於控制管道通與斷的球閥體10，所述球閥體10的兩側均設有角向補償座20，所述角向補償座20內設有可沿角向補償座20轉動及擺動的萬向連接頭30；所述角向補償座20包括與球閥體10相連的球窩座21，所述球窩座21內設有球窩211，所述球窩座21相對於與球閥體10相連的一側設有球窩蓋22；所述萬向連接頭30包括球頭31及與球頭31相連的連接杆32，所述球頭31置於球窩座21內，所述連接杆32穿過球窩22蓋向外延伸，所述萬向連接頭30的中心設有水道33，所述水道33通過球窩座21與球閥體10相通。

上述結構中，相對於球閥體10可做轉動及擺動的萬向連接頭30可在管道安裝時對管道的對接角度進行補償，同時可在安裝完成之後實時進行擺動及轉動調節。

本實施例中，所述球頭31與球窩座21接觸的一側及球頭31與球窩蓋22接觸的一側均設有環形密封圈311，所述密封圈311為特氟龍材質。

上述結構中，特氟龍材質的密封圈311可在給球頭31起密封作用的同時，其自潤性可大幅減小球頭31運動時的摩擦。

本實施例中，萬向連接頭30沿自身軸線在角向補償座20上的轉動角度為360°，所述萬向連接頭30相對角向補償座20軸線的擺動角度範圍為30°，所述連接杆32相對於球頭31的一端設有連接螺紋321。

上述結構中，360°轉動及帶30°擺動角的萬向連接頭30可最大限度的滿足各種使用條件，應用範圍廣。

以上所述僅是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員 來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，上述假設的這些改進和變型也應視為本實用新型的保護範圍。
