一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝
技術領域
1.本發明涉及防雨遮陽傘製造技術領域，本發明涉及一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝。
背景技術：
2.傘是一種遮陽或遮蔽雨雪的工具，一般用油紙、油布或塑料布等做成。雨傘的英文umbrella來自拉丁文的umbra，有遮陽、陰影處的意思，傘的製作材料，通常包括了具延展性的布料和其他可用作骨架的材料與纏線。使用時以手將之舉起，雖然傘在最初發明時的主要目的是用來阻擋陽光，但是最常被當作雨天擋雨的工具，而一般的雨傘對於遮擋太陽光線是又這不錯的作用，但是但是真正傷害到皮膚的是紫外線，而通常的雨傘對於紫外線的抵禦是有限的，無法很好的達到防曬遮陽的效果，故此特別需要一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝。
3.在紫外線防水pu塗層製備過程中，由於材料和機械本身誤差的原因在進行pu塗層的噴塗過程中，容易出現噴塗不均勻或者沒有完全噴塗到的情況發生，而pu塗層本身非常的薄，在製備過程中即使出現這種情況，用肉眼進行觀測檢測也難以發現這些細小的瑕疵，導致防雨遮陽效果不達標的的防雨遮陽傘被生產出來。
技術實現要素：
4.為了克服現有技術的上述缺陷，本發明的實施例提供一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，以解決上述背景技術中提出的在紫外線防水pu塗層製備過程中，由於材料和機械本身誤差的原因在進行pu塗層的噴塗過程中，容易出現噴塗不均勻或者噴塗缺失、樓噴的情況發生，而pu塗層本身非常的薄，在製備過程中即使出現這種情況，用肉眼進行觀測檢測也難以發現這些細小的瑕疵，導致防雨遮陽效果不達標的的防雨遮陽傘被生產出來的問題。
5.為實現上述目的，本發明提供如下技術方案：一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，包括架體、噴塗機構和雷射檢測機構，所述噴塗機構包括噴塗安裝臺、面料放置板、塗料箱、噴料頭、安裝分割板、塗抹連接塊、塗抹轉動軸、塗抹刷、pu物料箱、抽料泵、增壓泵、高壓管、噴頭連接塊和高壓噴頭，所述雷射檢測機構包括檢測安裝臺、雷射發生器、雷射傳導管、固定連接塊、支撐板、光筒固定板、雷射反射筒、雷射發射器、檢測臺、雷射感應器和信號傳輸器，所述架體的頂端安裝有輸送帶，所述輸送帶的右端連接有安裝臺，所述安裝臺的頂端放置有面料固定框，所述架體的前後兩端均安裝有夾具安裝臺，所述夾具安裝臺的頂端均安裝有抓取送料機構，所述夾具安裝臺的後方設置有噴塗機構，所述架體的前端設置有烘乾機構，所述架體的後端安裝有雷射檢測機構，所述輸送帶的頂端連接有印花機構。
6.在一個優選的實施方式中，所述面料固定裝置包括固定下框和固定上框，所述固定下框與固定上框之間為卡槽連接，所述固定下框的寬度與固定上框的寬度相等。
7.在一個優選的實施方式中，所述抓取送料機構包括夾具安裝環、液壓支撐杆、液壓升降杆、頂臺、夾具連接架、液壓伸縮杆、輔助伸縮杆和上料夾具，所述夾具安裝臺的頂端均螺釘連接有夾具安裝環，所述夾具安裝環的頂端均安裝有液壓支撐杆，所述液壓支撐杆的頂端均活動連接有液壓升降杆，所述液壓升降杆的頂端均焊接有頂臺，所述頂臺的外側均連接有夾具連接架，所述夾具連接架的前端均安裝有液壓伸縮杆，所述液壓伸縮杆的左右兩側均設置連接有輔助伸縮杆，所述液壓伸縮杆的前端均安裝有上料夾具。
8.在一個優選的實施方式中，所述噴塗機構包括噴塗安裝臺、面料放置板、塗料箱、噴料頭、安裝分割板、塗抹連接塊、塗抹轉動軸、塗抹刷、pu物料箱、抽料泵、增壓泵、高壓管、噴頭連接塊和高壓噴頭，所述夾具安裝臺的後方設置有噴塗安裝臺，所述噴塗安裝臺的頂端安裝有面料放置板，所述面料放置板的頂端安裝有塗料箱，所述塗料箱的一端固定連接有噴料頭，所述塗料箱的上方設置有安裝分割板，所述安裝分割板的底端焊接有塗抹連接塊，所述塗抹連接塊的底端安裝有塗抹轉動軸，所述塗抹轉動軸的底端設置有塗抹刷，所述安裝分割板的頂端連接有pu物料箱，所述pu物料箱的頂端安裝有抽料泵，所述抽料泵的右側連接有增壓泵，所述增壓泵的右側安裝有高壓管，所述高壓管的右端連通有噴頭連接塊，所述噴頭連接塊的底端安裝有高壓噴頭。
9.在一個優選的實施方式中，所述烘乾機構包括烘乾安裝臺、電熱控制器、電熱絲、導溫板和面料放置架，所述架體的前端設置有烘乾安裝臺，所述烘乾安裝臺的頂端固定安裝有電熱控制器，所述電熱控制器的頂端連接有安裝有電熱絲，所述電熱絲的內側連接有導溫板，所述導溫板的內側安裝有面料放置架。
10.在一個優選的實施方式中，電熱絲與導溫板之間為卡槽連接，所述電熱絲關於導溫板的中軸線對稱設置。
11.在一個優選的實施方式中，所述雷射檢測機構包括檢測安裝臺、雷射發生器、雷射傳導管、固定連接塊、支撐板、光筒固定板、雷射反射筒、雷射發射器、檢測臺、雷射感應器和信號傳輸器，所述架體的後端安裝有檢測安裝臺，所述檢測安裝臺的頂端安裝有雷射發生器，所述雷射發生器的頂端連接有雷射傳導管，所述雷射傳導管的頂端連接有固定連接塊，所述固定連接塊的底端焊接有支撐板，所述支撐板的左端固定連接有光筒固定板，所述光筒固定板的內側卡槽連接有雷射反射筒，所述雷射反射筒的底端安裝有雷射發射器，所述雷射發射器的下方設置有檢測臺，所述檢測臺的頂端安裝有雷射感應器，輸送檢測臺的右端連接有信號傳輸器。
12.在一個優選的實施方式中，所述光筒固定板與雷射反射筒之間卡槽連接，所述光筒固定板的寬度大於雷射反射筒的寬度。
13.在一個優選的實施方式中，所述印花機構包括印花連接架、固定框卡槽、印花控制器、升降主軸、印花連接盤、磨具安裝盤和印花模具，所述輸送帶的頂端連接有印花連接架，所述印花連接架的內側開設有固定框卡槽，所述印花連接架的頂端安裝有印花控制器，所述印花控制器的底端連接有升降主軸，所述升降主軸的底端焊接有印花連接盤，所述印花連接盤的底端設置有磨具安裝盤，所述磨具安裝盤的底端卡槽連接有印花模具。
14.基於一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，具體步驟如下：
15.s1：針對一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，先將面料固定裝置拆開，隨後將需要塗抹pu塗層的傘面料放置在面料固定裝置內，隨後將需要塗抹pu塗層的傘
面料拉伸固定好，接著將拉伸固定好的面料放置在輸送帶上進行傳送，方便對面料進行抗紫外線防水pu塗層的加工；
16.s2：在通過輸送帶將面料送至噴塗機構前時，液壓升降杆帶動上料夾具降下，隨後上料夾具收緊將裝有面料的面料固定裝置夾住，接著液壓升降杆升起，帶動面料固定裝置升至合適的高度，緊接著液壓伸縮杆升出，帶動上料夾具伸入面料放置板上，接著噴料頭啟動將塗料箱中的防曬塗料噴灑在面料上，隨後塗抹轉動軸帶動塗抹刷在面料上轉動，便於將防曬塗料塗抹均勻，在塗抹完成後，上料夾具將面料夾至安裝分割板上，隨後啟動抽料泵將pu物料箱中的pu物料抽出，在通過增壓泵為其增加一定的壓力，在通過高壓噴頭將pu物料噴出，噴塗在面料上，使pu物料在面料表面形成pu防水塗層，在pu物料噴塗完成後，抓取送料機構將裝有面料的面料固定裝置放置在輸送帶上輸送到下一工序；
17.s3：在通過輸送帶將面料送至烘乾機構前時，上料夾具將裝有面料的面料固定裝置夾起送入面料放置架上，接著啟動電熱控制器控制電熱絲對導溫板進行加熱，對面料進行加熱，使抗紫外線防水pu塗層徹底存留在面料上，在完成面料的烘乾後，抓取送料機構將裝有面料的面料固定裝置放置在輸送帶上輸送到下一工序；
18.s4：在通過輸送帶將面料送至雷射檢測機構前時，上料夾具將裝有面料的面料固定裝置夾起送入檢測臺上，接著啟動雷射發生器產生紫外線雷射，隨後通過雷射傳導管將紫外線雷射傳導到雷射反射筒內，有雷射反射筒對紫外線雷射進行反射調整，接著通過雷射發射器將紫外線雷射照射在面料上，如果面料存在破損漏洞或者抗紫外線防水pu塗層有未塗抹到的地方，紫外線雷射便會透過布料射在檢測臺的雷射感應器上，在由信號傳輸器將信號傳輸給工作人員，由工作人員對面料進行二次噴塗，而完好合格的面料會通過抓取送料機構將裝有面料的面料固定裝置放置在輸送帶上輸送到下一工序；
19.s5：在通過輸送帶將面料送至印花機構前時，固定框卡槽會將裝有面料的面料固定裝置暫時卡住，接著啟動印花控制器使升降主軸帶動磨具安裝盤降下，使印花模具與面料接觸，將預先設置好的圖案印在面料上，最後在通過輸送帶將面料送至其他位置完成後續工序。
20.本發明的技術效果和優點：
21.1、本發明通過設置噴塗機構包括噴塗安裝臺、面料放置板、塗料箱、噴料頭、安裝分割板、塗抹連接塊、塗抹轉動軸、塗抹刷、pu物料箱、抽料泵、增壓泵、高壓管、噴頭連接塊和高壓噴頭，在需要進行塗抹pu塗層的傘面料放置在面料放置板上後，噴料頭啟動將塗料箱中的防曬塗料噴灑在面料上，隨後塗抹轉動軸帶動塗抹刷在面料上轉動，便於將防曬塗料塗抹均勻，在塗抹完成後，上料夾具將面料夾至安裝分割板上，隨後啟動抽料泵將pu物料箱中的pu物料抽出，在通過增壓泵為其增加一定的壓力，在通過高壓噴頭將pu物料噴出，噴塗在面料上，使pu物料在面料表面形成pu防水塗層，保證了pu塗層塗抹的均勻完整性，提高了pu塗層噴塗的便捷性；
22.2、本發明通過設置雷射檢測機構包括檢測安裝臺、雷射發生器、雷射傳導管、固定連接塊、支撐板、光筒固定板、雷射反射筒、雷射發射器、檢測臺、雷射感應器和信號傳輸器，在面料放置在檢測臺上後，啟動雷射發生器產生紫外線雷射，隨後通過雷射傳導管將紫外線雷射傳導到雷射反射筒內，有雷射反射筒對紫外線雷射進行反射調整，接著通過雷射發射器將紫外線雷射照射在面料上，如果面料存在破損漏洞或者抗紫外線防水pu塗層有未塗
抹到的地方，紫外線雷射便會透過布料射在檢測臺的雷射感應器上，在由信號傳輸器將信號傳輸給工作人員，保證了防雨遮陽傘用抗紫外線防水pu塗層製備的合格率。
附圖說明

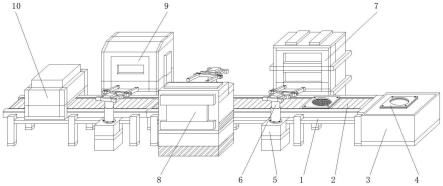

23.圖1為本發明的整體結構示意圖；
24.圖2為本發明的面料固定裝置結構示意圖；
25.圖3為本發明的抓取送料機構內部結構示意圖；
26.圖4為本發明的噴塗機構內部結構示意圖；
27.圖5為本發明的烘乾機構內部結構示意圖；
28.圖6為本發明的雷射檢測機構內部結構示意圖；
29.圖7為本發明的印花機構內部結構示意圖。
30.附圖標記為：1、架體；2、輸送帶；3、安裝臺；4、面料固定裝置；401、固定下框；402、固定上框；5、夾具安裝臺；6、抓取送料機構；601、夾具安裝環；602、液壓支撐杆；603、液壓升降杆；604、頂臺；605、夾具連接架；606、液壓伸縮杆；607、輔助伸縮杆；608、上料夾具；7、噴塗機構；701、噴塗安裝臺；702、面料放置板；703、塗料箱；704、噴料頭；705、安裝分割板；706、塗抹連接塊；707、塗抹轉動軸；708、塗抹刷；709、pu物料箱；710、抽料泵；711、增壓泵；712、高壓管；713、噴頭連接塊；714、高壓噴頭；8、烘乾機構；801、烘乾安裝臺；802、電熱控制器；803、電熱絲；804、導溫板；805、面料放置架；9、雷射檢測機構；901、檢測安裝臺；902、雷射發生器；903、雷射傳導管；904、固定連接塊；905、支撐板；906、光筒固定板；907、雷射反射筒；908、雷射發射器；909、檢測臺；910、雷射感應器；911、信號傳輸器；10、印花機構；1001、印花連接架；1002、固定框卡槽；1003、印花控制器；1004、升降主軸；1005、印花連接盤；1006、磨具安裝盤；1007、印花模具。
具體實施方式
31.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
32.根據圖1-7所示的一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，包括架體1、噴塗機構7和雷射檢測機構9，噴塗機構7包括噴塗安裝臺701、面料放置板702、塗料箱703、噴料頭704、安裝分割板705、塗抹連接塊706、塗抹轉動軸707、塗抹刷708、pu物料箱709、抽料泵710、增壓泵711、高壓管712、噴頭連接塊713和高壓噴頭714，雷射檢測機構9包括檢測安裝臺901、雷射發生器902、雷射傳導管903、固定連接塊904、支撐板905、光筒固定板906、雷射反射筒907、雷射發射器908、檢測臺909、雷射感應器910和信號傳輸器911，架體1的頂端安裝有輸送帶2，輸送帶2的右端連接有安裝臺3，安裝臺3的頂端放置有面料固定框4，架體1的前後兩端均安裝有夾具安裝臺5，夾具安裝臺5的頂端均安裝有抓取送料機構6，夾具安裝臺5的後方設置有噴塗機構7，架體1的前端設置有烘乾機構8，架體1的後端安裝有雷射檢測機構9，輸送帶2的頂端連接有印花機構10。
33.具體地，面料固定裝置4包括固定下框401和固定上框402，固定下框401與固定上
框402之間為卡槽連接，固定下框401的寬度與固定上框402的寬度相等，先將面料固定裝置4拆開，隨後將需要塗抹pu塗層的傘面料放置在面料固定裝置4內，隨後將需要塗抹pu塗層的傘面料拉伸固定好，提高傘面料的張力，便於後續對面料的處理。
34.具體地，抓取送料機構6包括夾具安裝環601、液壓支撐杆602、液壓升降杆603、頂臺604、夾具連接架605、液壓伸縮杆606、輔助伸縮杆607和上料夾具608，夾具安裝臺5的頂端均螺釘連接有夾具安裝環601，夾具安裝環601的頂端均安裝有液壓支撐杆602，液壓支撐杆602的頂端均活動連接有液壓升降杆603，液壓升降杆603的頂端均焊接有頂臺604，頂臺604的外側均連接有夾具連接架605，夾具連接架605的前端均安裝有液壓伸縮杆606，液壓伸縮杆606的左右兩側均設置連接有輔助伸縮杆607，液壓伸縮杆606的前端均安裝有上料夾具608,在進行上料時，液壓升降杆603帶動上料夾具608降下，隨後上料夾具608收緊將裝有面料的面料固定裝置4夾住，接著液壓升降杆603升起，帶動面料固定裝置4升至合適的高度，緊接著液壓伸縮杆606升出，帶動上料夾具608將需要進行塗抹pu塗層的傘面料送入相應的機構內進行加工處理，節省了人力，提高了上料的效率。
35.具體地，噴塗機構7包括噴塗安裝臺701、面料放置板702、塗料箱703、噴料頭704、安裝分割板705、塗抹連接塊706、塗抹轉動軸707、塗抹刷708、pu物料箱709、抽料泵710、增壓泵711、高壓管712、噴頭連接塊713和高壓噴頭714，夾具安裝臺5的後方設置有噴塗安裝臺701，噴塗安裝臺701的頂端安裝有面料放置板702，面料放置板702的頂端安裝有塗料箱703，塗料箱703的一端固定連接有噴料頭704，塗料箱703的上方設置有安裝分割板705，安裝分割板705的底端焊接有塗抹連接塊706，塗抹連接塊706的底端安裝有塗抹轉動軸707，塗抹轉動軸707的底端設置有塗抹刷708，安裝分割板705的頂端連接有pu物料箱709，pu物料箱709的頂端安裝有抽料泵710，抽料泵710的右側連接有增壓泵711，增壓泵711的右側安裝有高壓管712，高壓管712的右端連通有噴頭連接塊713，噴頭連接塊713的底端安裝有高壓噴頭714，在需要進行塗抹pu塗層的傘面料放置在面料放置板702上時，噴料頭704啟動將塗料箱703中的防曬塗料噴灑在面料上，隨後塗抹轉動軸707帶動塗抹刷708在面料上轉動，便於將防曬塗料塗抹均勻，在塗抹完成後，上料夾具608將面料夾至安裝分割板705上，隨後啟動抽料泵710將pu物料箱709中的pu物料抽出，在通過增壓泵711為其增加一定的壓力，在通過高壓噴頭714將pu物料噴出，噴塗在面料上，使pu物料在面料表面形成pu防水塗層，保證了pu塗層塗抹的均勻完整性，提高了pu塗層噴塗的便捷性。
36.具體地，烘乾機構8包括烘乾安裝臺801、電熱控制器802、電熱絲803、導溫板804和面料放置架805，架體1的前端設置有烘乾安裝臺801，烘乾安裝臺801的頂端固定安裝有電熱控制器802，電熱控制器802的頂端連接有安裝有電熱絲803，電熱絲803的內側連接有導溫板804，導溫板804的內側安裝有面料放置架805，在塗抹完pu塗層的面料放置在面料放置架805上後，啟動電熱控制器802控制電熱絲803對導溫板804進行加熱，對面料進行加熱，使抗紫外線防水pu塗層徹底存留在面料上，提高了抗紫外線防水pu塗層的使用時間。
37.具體地，電熱絲803與導溫板804之間為卡槽連接，電熱絲803關於導溫板804的中軸線對稱設置，避免面料和抗紫外線防水pu塗層直接與高溫接觸，導致抗紫外線防水pu塗層變性失去應有的作用，保證了抗紫外線防水pu塗層完整性。
38.具體地，雷射檢測機構9包括檢測安裝臺901、雷射發生器902、雷射傳導管903、固定連接塊904、支撐板905、光筒固定板906、雷射反射筒907、雷射發射器908、檢測臺909、激
光感應器910和信號傳輸器911，架體1的後端安裝有檢測安裝臺901，檢測安裝臺901的頂端安裝有雷射發生器902，雷射發生器902的頂端連接有雷射傳導管903，雷射傳導管903的頂端連接有固定連接塊904，固定連接塊904的底端焊接有支撐板905，支撐板905的左端固定連接有光筒固定板906，光筒固定板906的內側卡槽連接有雷射反射筒907，雷射反射筒907的底端安裝有雷射發射器908，雷射發射器908的下方設置有檢測臺909，檢測臺909的頂端安裝有雷射感應器910，輸送檢測臺909的右端連接有信號傳輸器911，在面料放置在檢測臺909上後，啟動雷射發生器902產生紫外線雷射，隨後通過雷射傳導管903將紫外線雷射傳導到雷射反射筒907內，有雷射反射筒907對紫外線雷射進行反射調整，接著通過雷射發射器909將紫外線雷射照射在面料上，如果面料存在破損漏洞或者抗紫外線防水pu塗層有未塗抹到的地方，紫外線雷射便會透過布料射在檢測臺909的雷射感應器910上，在由信號傳輸器911將信號傳輸給工作人員，由工作人員對面料進行二次噴塗，保證了防雨遮陽傘用抗紫外線防水pu塗層製備的合格率。
39.具體地，光筒固定板906與雷射反射筒907之間卡槽連接，光筒固定板906的寬度大於雷射反射筒907的寬度，通過光筒固定板906對雷射反射筒907進行穩定，避免在進行檢測時，雷射反射筒907出現晃動，提高了雷射檢測的準確性。
40.具體地，印花機構10包括印花連接架1001、固定框卡槽1002、印花控制器1003、升降主軸1004、印花連接盤1005、磨具安裝盤1006和印花模具1007，輸送帶2的頂端連接有印花連接架1001，印花連接架1001的內側開設有固定框卡槽1002，印花連接架1001的頂端安裝有印花控制器1003，印花控制器1003的底端連接有升降主軸1004，升降主軸1004的底端焊接有印花連接盤1005，印花連接盤1005的底端設置有磨具安裝盤1006，磨具安裝盤1006的底端卡槽連接有印花模具1007，在通過輸送帶2將面料送至印花機構10前時，固定框卡槽1002會將裝有面料的面料固定裝置4暫時卡住，接著啟動印花控制器1003使升降主軸1004帶動磨具安裝盤1006降下，使印花模具1007與面料接觸，將預先設置好的圖案印在面料上，提高了防雨遮陽傘面料的美觀性。
41.基於一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，具體步驟如下：
42.s1：針對一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，先將面料固定裝置4拆開，隨後將需要塗抹pu塗層的傘面料放置在面料固定裝置4內，隨後將需要塗抹pu塗層的傘面料拉伸固定好，接著將拉伸固定好的面料放置在輸送帶2上進行傳送，方便對面料進行抗紫外線防水pu塗層的加工；
43.s2：在通過輸送帶2將面料送至噴塗機構7前時，液壓升降杆603帶動上料夾具608降下，隨後上料夾具608收緊將裝有面料的面料固定裝置4夾住，接著液壓升降杆603升起，帶動面料固定裝置4升至合適的高度，緊接著液壓伸縮杆606升出，帶動上料夾具608伸入面料放置板702上，接著噴料頭704啟動將塗料箱703中的防曬塗料噴灑在面料上，隨後塗抹轉動軸707帶動塗抹刷708在面料上轉動，便於將防曬塗料塗抹均勻，在塗抹完成後，上料夾具608將面料夾至安裝分割板705上，隨後啟動抽料泵710將pu物料箱709中的pu物料抽出，在通過增壓泵711為其增加一定的壓力，在通過高壓噴頭714將pu物料噴出，噴塗在面料上，使pu物料在面料表面形成pu防水塗層，在pu物料噴塗完成後，抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
44.s3：在通過輸送帶2將面料送至烘乾機構8前時，上料夾具608將裝有面料的面料固
定裝置4夾起送入面料放置架805上，接著啟動電熱控制器802控制電熱絲803對導溫板804進行加熱，對面料進行加熱，使抗紫外線防水pu塗層徹底存留在面料上，在完成面料的烘乾後，抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
45.s4：在通過輸送帶2將面料送至雷射檢測機構9前時，上料夾具608將裝有面料的面料固定裝置4夾起送入檢測臺909上，接著啟動雷射發生器902產生紫外線雷射，隨後通過雷射傳導管903將紫外線雷射傳導到雷射反射筒907內，有雷射反射筒907對紫外線雷射進行反射調整，接著通過雷射發射器909將紫外線雷射照射在面料上，如果面料存在破損漏洞或者抗紫外線防水pu塗層有未塗抹到的地方，紫外線雷射便會透過布料射在檢測臺909的雷射感應器910上，在由信號傳輸器911將信號傳輸給工作人員，由工作人員對面料進行二次噴塗，而完好合格的面料會通過抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
46.s5：在通過輸送帶2將面料送至印花機構10前時，固定框卡槽1002會將裝有面料的面料固定裝置4暫時卡住，接著啟動印花控制器1003使升降主軸1004帶動磨具安裝盤1006降下，使印花模具1007與面料接觸，將預先設置好的圖案印在面料上，最後在通過輸送帶2將面料送至後續工序，完成防雨遮陽傘的生產。
47.本發明工作原理：
48.第一步：針對一種防雨遮陽傘用抗紫外線防水pu塗層製備工藝，先將面料固定裝置4拆開，隨後將需要塗抹pu塗層的傘面料放置在面料固定裝置4內，隨後將需要塗抹pu塗層的傘面料拉伸固定好，接著將拉伸固定好的面料放置在輸送帶2上進行傳送，方便對面料進行抗紫外線防水pu塗層的加工；
49.第二步：在通過輸送帶2將面料送至噴塗機構7前時，液壓升降杆603帶動上料夾具608降下，隨後上料夾具608收緊將裝有面料的面料固定裝置4夾住，接著液壓升降杆603升起，帶動面料固定裝置4升至合適的高度，緊接著液壓伸縮杆606升出，帶動上料夾具608伸入面料放置板702上，接著噴料頭704啟動將塗料箱703中的防曬塗料噴灑在面料上，隨後塗抹轉動軸707帶動塗抹刷708在面料上轉動，便於將防曬塗料塗抹均勻，在塗抹完成後，上料夾具608將面料夾至安裝分割板705上，隨後啟動抽料泵710將pu物料箱709中的pu物料抽出，在通過增壓泵711為其增加一定的壓力，在通過高壓噴頭714將pu物料噴出，噴塗在面料上，使pu物料在面料表面形成pu防水塗層，在pu物料噴塗完成後，抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
50.第三步：在通過輸送帶2將面料送至烘乾機構8前時，上料夾具608將裝有面料的面料固定裝置4夾起送入面料放置架805上，接著啟動電熱控制器802控制電熱絲803對導溫板804進行加熱，對面料進行加熱，使抗紫外線防水pu塗層徹底存留在面料上，在完成面料的烘乾後，抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
51.第四步：在通過輸送帶2將面料送至雷射檢測機構9前時，上料夾具608將裝有面料的面料固定裝置4夾起送入檢測臺909上，接著啟動雷射發生器902產生紫外線雷射，隨後通過雷射傳導管903將紫外線雷射傳導到雷射反射筒907內，有雷射反射筒907對紫外線雷射進行反射調整，接著通過雷射發射器909將紫外線雷射照射在面料上，如果面料存在破損漏洞或者抗紫外線防水pu塗層有未塗抹到的地方，紫外線雷射便會透過布料射在檢測臺909的雷射感應器910上，在由信號傳輸器911將信號傳輸給工作人員，由工作人員對面料進行
二次噴塗，而完好合格的面料會通過抓取送料機構6將裝有面料的面料固定裝置4放置在輸送帶2上輸送到下一工序；
52.第五步：在通過輸送帶2將面料送至印花機構10前時，固定框卡槽1002會將裝有面料的面料固定裝置4暫時卡住，接著啟動印花控制器1003使升降主軸1004帶動磨具安裝盤1006降下，使印花模具1007與面料接觸，將預先設置好的圖案印在面料上，最後在通過輸送帶2將面料送至後續工序，完成防雨遮陽傘的生產。
53.最後應說明的幾點是：首先，在本技術的描述中，需要說明的是，除非另有規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，「上」、「下」、「左」、「右」等僅用於表示相對位置關係，當被描述對象的絕對位置改變，則相對位置關係可能發生改變；
54.其次：本發明公開實施例附圖中，只涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計，在不衝突情況下，本發明同一實施例及不同實施例可以相互組合；
55.最後：以上僅為本發明的優選實施例而已，並不用於限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護範圍之內。
