1.本發明涉及機房管理技術領域，具體為一種機房智慧管理平臺。


背景技術：

2.在it業，機房普遍指的是電信、網通、移動、雙線、電力以及政府或者企業等，存放伺服器的，為用戶以及員工提供it服務的地方，小的幾十平米，一般放置二三十個機櫃，大的上萬平米放置上千個機櫃，甚至更多，機房裡面通常放置各種伺服器和小型機，例如ibm小型機，hp小型機，sun小型機，等等，機房的溫度和溼度以及防靜電措施都有嚴格的要求，非專業項目人員一般不能進入，機房裡的伺服器運行著很多業務，例如移動的彩信、短消息，通話業務等。機房很重要，沒有了機房，工作、生活都會受到極大影響，所以每個機房都要有專業人員管理，保證業務正常運行；
3.機房內通常放置具高價值的且處於運行狀態中的電子設備或者伺服器，其需要保證良好的運行環境，現有技術中，機房通常依靠工作人員定期巡視管理機房，包括對機房的運行環境的管理以及機房內設備的維護，在面對突發事件來臨時，很難即時掌握機房的狀態信息，機房本身以及其存儲的數據價值較高，如不能及時對機房的突發問題進行處理，可能會對企業造成重大損失。


技術實現要素：

4.本技術實施例提供一種機房智慧管理平臺，主要目的在於解決不能及時對機房的突發問題進行處理，可能會對企業造成重大損失的問題。
5.為實現上述目的，本技術實施例提供一種機房智慧管理平臺，包括：
6.工作檯，所述工作檯頂端安裝有多個用於展示機房設備狀態的模擬模型，所述工作檯的底端中部固定設置有一殼體，所述殼體中安置有數據處理單元，所述數據處理單元與所述硬體監測單元相連接；
7.面板顯示組件，所述面板顯示組件包括第一顯示器和第二顯示器，所述第一顯示器和所述第二顯示器分別通過支撐架安置在所述工作檯上；分別用於顯示圖像以及根據圖像提取得到的機房環境日誌；
8.控制面板，所述控制面板固定安置在所述工作檯頂端的端面上，且所述控制面板與聲光報警器和用於改善運行環境的多個硬體設備相連接；
9.圖像監測組件，所述圖像監測組件通過所述數據處理單元與所述第一顯示器和第二顯示器相連接。
10.在一種可行的實施方式中，所述模擬模型包括：安置塊，多個所述安置塊滑動安置在所述移動滑觸線上，所述安置塊的頂端還設置有多個單體設備模擬件，每個所述單體設備模擬件層疊布置；第一狀態指示燈、第二狀態指示燈和第三狀態指示燈，所述第一狀態指示燈、第二狀態指示燈和第三狀態指示燈分別固定安置在所述單體設備模擬件的側壁上；模型狀態顯示器，所述模型狀態顯示器通過收納結構活動安置在工作檯的一側下方。
11.在一種可行的實施方式中，所述第一狀態指示燈、第二狀態指示燈和第三狀態指示燈分別通過移動滑觸線與所述數據處理模塊電性連接，所述第一狀態指示燈、第二狀態指示燈和第三狀態指示燈分別對應所述單體設備模擬件的網絡狀態、運行環境狀態、以及開關狀態。
12.在一種可行的實施方式中，所述支撐架的頂端還設置有聲光報警器，所述聲光報警器與所述數據處理單元相連接。
13.在一種可行的實施方式中，所述收納結構包括：滑軌，兩個所述滑軌固定安置在所述殼體的底端兩側；滑塊，所述滑塊可抽拉的設置在所述滑軌的內側；所述滑塊處於完全收納狀態時，位於工作檯的底端內側，兩個所述滑塊的頂端固定設置有模型狀態顯示器；頂板，所述頂板固定安置在所述模型狀態顯示器的頂端，並位於所述工作檯的下方。
14.在一種可行的實施方式中，所述硬體監測單元包括聲音監測組件、煙霧監測組件、移動監測組件、灰塵監測組件、水浸監測組件，當所述聲音監測組件、煙霧監測組件、移動監測組件、灰塵監測組件、水浸監測組件中的一者監測到觸發信號後，與所述數據處理模塊通訊。
15.在一種可行的實施方式中，所述控制面板包括面板主體、報警按鈕、硬體設備控制按鈕以及按鈕防護罩。
16.本技術提供的一種機房智慧管理平臺，至少具有以下有益效果：
17.1、本方案包括工作檯和模擬模型，其中模擬模型用於模擬機房中擺放的機櫃，可以根據機構的擺放位置進行對應放置，還原機房真實度，模擬模型中還包括了機櫃中每一層放置的單體伺服器設備或者其他電子運行設備，幫助工作人員能夠在不走動，不進入到機房的情況下，快速全面的觀察到全部機房設備，對機房中設備的關聯性高，如產生故障其能夠更高的進行迅速精確定位，為機房設備以及其存儲的數據的保護爭取了最大化的時間；
18.2、本方案還設置有控制面板和圖像監測組件，所述控制面板則用於控制本平臺與設置在機房環境中的空調、除溼機、空氣淨化器等可以改善環境的硬體設備相連接，其中空調可以用於調整機房中的溫度，如溫度過高可以通過空調將其溫度降低，除溼機和空氣淨化器則分別起到對機房內空氣環境的改善作用，能夠有效保證機房的使用壽命，降低內部元器件的故障率，保證其處於良好的工作環境，此外圖像檢測組件有工業攝像頭，通過工業攝像頭能夠更加穩定的對機房內的環境進行檢測，比如通過圖像識別算法對物體的識別，其中可以流動狀態的水或者水滴、人形狀移動的圖像可以自動偵測為人類進入機房，煙霧與移動物體的檢測原理同理，只要畫面中在正常運行狀態的機房出現了移動的物體，則代表有人、昆蟲、老鼠進入，可能會對機房工作環境造成破壞，因此裝置通過硬體檢測結合圖像獲取識別計算的方式進行雙重監測，避免其中一者的故障或者提供的數據不可靠造成的機房環境誤報的情況。
附圖說明

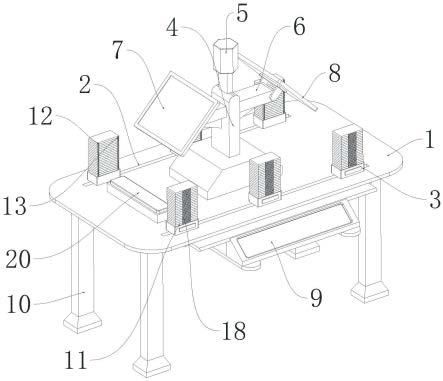

19.圖1示出了本技術實施例提供的一種機房智慧管理平臺的第一角度的結構示意圖；
20.圖2示出了本技術實施例提供的一種機房智慧管理平臺的第二角度的結構示意
圖；
21.圖3示出了為本技術實施例提供的硬體檢測單元的工作流程圖；
22.圖4示出了為本技術實施例提供的圖像檢測組件的工作流程圖。
23.圖中：1、工作檯，2、移動滑觸線，3、安置塊，4、支撐架，5、聲光報警器，6、水平支撐架，7、第一顯示器，8、第二顯示器，9、模型狀態顯示器，10、支撐腿，11、單體設備模擬件，12、第一狀態指示燈，13、第二狀態指示燈，14、數據處理單元，15、滑軌，16、滑塊，17、頂板，18、第三狀態指示燈，19、模型設備標籤，20、控制面板。
具體實施方式
24.為了更好的理解本說明書實施例提供的技術方案，下面通過附圖以及具體實施例對本說明書實施例的技術方案做詳細的說明，應當理解本說明書實施例以及實施例中的具體特徵是對本說明書實施例技術方案的詳細的說明，而不是對本說明書技術方案的限定，在不衝突的情況下，本說明書實施例以及實施例中的技術特徵可以相互組合。
25.在本文中，諸如第一和第二等之類的關係術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關係或者順序。而且，術語「包括」、「包含」或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句「包括一個
……」
限定的要素，並不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。術語「兩個以上」包括兩個或大於兩個的情況。
26.機房內通常放置具高價值的且處於運行狀態中的電子設備或者伺服器，其需要保證良好的運行環境，現有技術中，機房通常依靠工作人員定期巡視管理機房，包括對機房的運行環境的管理以及機房內設備的維護，在面對突發事件來臨時，很難即時掌握機房的狀態信息，機房本身以及其存儲的數據價值較高，如不能及時對機房的突發問題進行處理，可能會對企業造成重大損失。
27.有鑑於此，本技術實施例提供一種機房智慧管理平臺，主要目的在於解決不能及時對機房的突發問題進行處理，可能會對企業造成重大損失的問題。
28.請參閱圖1至圖4所示，本技術實施例提供的機房智慧管理平臺，包括：工作檯1、模擬模型、面板顯示組件、控制面板20和圖像監測組件；工作檯1頂端安裝有多個用於展示機房設備狀態的模擬模型，工作檯1的底端中部固定設置有一殼體，殼體中安置有數據處理單元14，數據處理單元14與硬體監測單元相連接，工作檯的底端還設置有多個支撐腿10；面板顯示組件包括第一顯示器7和第二顯示器8，第一顯示器7和第二顯示器8分別通過縱向設置的支撐架4以及水平支撐架6安置在工作檯1上；分別用於顯示圖像以及根據圖像提取得到的機房環境日誌；控制面板20固定安置在工作檯1頂端的端面上，且控制面板20與聲光報警器5和用於改善運行環境的多個硬體設備相連接；圖像監測組件通過數據處理單元14與第一顯示器7和第二顯示器8相連接。
29.藉由上述技術方案可知，本發明提供的機房智慧管理平臺，其包括工作檯1，便於工作人員在其上進行觀測和辦公，另外，工作檯1上設置有模擬模型，其中模擬模型用於模
擬機房中擺放的機櫃，可以根據機構的擺放位置進行對應放置，還原機房真實度，模擬模型中還包括了機櫃中每一層放置的單體伺服器設備或者其他電子運行設備，幫助工作人員能夠在不走動，不進入到機房的情況下，即可觀察到全面的機房設備，對機房中設備的關聯性高，如產生故障其能夠更高的進行迅速精確定位，為機房設備以及其存儲的數據的保護爭取了最大化的時間；
30.請參閱圖4所示，此外本裝置還設置有控制面板20和圖像監測組件，所述控制面板20則用於控制本平臺與設置在機房環境中的空調、除溼機、空氣淨化器等可以改善環境的硬體設備相連接，其中空調可以用於調整機房中的溫度，如溫度過高可以通過空調將其溫度降低，除溼機和空氣淨化器則分別起到對機房內空氣環境的改善作用，能夠有效保證機房的使用壽命，降低內部元器件的故障率，保證其處於良好的工作環境，此外圖像檢測組件有工業攝像頭，通過工業攝像頭能夠更加穩定的對機房內的環境進行檢測，比如通過圖像識別算法對物體的識別，其中可以流動狀態的水或者水滴、人形狀移動的圖像可以自動偵測為人類進入機房，煙霧與移動物體的檢測原理同理，只要畫面中在正常運行狀態的機房出現了移動的物體，則代表有人、昆蟲、老鼠進入，可能會對機房工作環境造成破壞，因此裝置通過硬體檢測結合圖像獲取識別計算的方式進行雙重監測，避免其中一者的故障或者提供的數據不可靠造成的機房環境誤報的情況。
31.請參閱圖1至圖2，在一些實施方式中，更進一步的，模擬模型包括：安置塊3、模型狀態顯示器9、第一狀態指示燈12、第二狀態指示燈13和第三狀態指示燈18，多個安置塊3滑動安置在移動滑觸線2上，安置塊3的頂端還設置有多個單體設備模擬件11，每個單體設備模擬件11層疊布置，安置塊的外壁上還設置有模型設備標籤19，便於工作人員找尋對應的機櫃；第一狀態指示燈12、第二狀態指示燈13和第三狀態指示燈18分別固定安置在單體設備模擬件11的側壁上；模型狀態顯示器9通過收納結構活動安置在工作檯1的一側下方。
32.可以理解的是，模擬模型包括安置塊3，其中安置塊3可滑動的安置在移動滑觸線2內，所述移動滑觸線2可以為多條，且同時與安置塊3接觸，或者與具有多種提供電源或者電信號的移動滑觸線2，實現安置塊3的位置可以進行靈活移動，以便於使用者靈活的調整模擬模型的位置，儘可能的還原當前機房的形狀，更便於維護人員進行快速了解位置。
33.在一些實施方式中，更進一步的，模型狀態顯示器9用於顯示模型上各個指示燈的狀態，或者通過大量的指示燈(第一指示燈、第二指示燈和第三指示燈)構建成的一些易於掌握的智能顯示頁面，結合位置高度還原的模擬模型以及更加細緻的單體設備模擬件11，能夠使得維護人員在較短的時間內快速得知該設備所在的區域和層數，為維護設備贏得了保護的時間。
34.在一些實施方式中，更進一步的，第一狀態指示燈12、第二狀態指示燈13和第三狀態指示燈18分別通過移動滑觸線2與數據處理模塊電性連接，第一狀態指示燈12、第二狀態指示燈13和第三狀態指示燈18分別對應單體設備模擬件11的網絡狀態、運行環境狀態、以及開關狀態。
35.可以理解的是，多個指示燈通過移動滑觸線2與數據處理模塊連接，在具體實施過程中，硬體檢測單元通過有線或者無線連接的方式與數據處理模塊相連接，在數據處理模塊監測到周圍環境可能發生變化時，比如突然出現聲音，突然出現煙霧則會向數據數據模塊發出當前監測到的信號值，經由數據處理模塊判斷為存在異常情況後，則控制第一狀態
指示燈12、第二狀態指示燈13和第三狀態指示燈18中用於標識運行環境的燈體亮起或者切換顏色；數據處理模塊還可根據網絡狀態、開關機狀態來控制另外兩個指示燈的狀態。
36.在一些實施方式中，更進一步的，支撐架4的頂端還設置有聲光報警器5，聲光報警器5與數據處理單元14相連接，可以理解的是，數據處理單元14可能接收到來自聲音監測組件、煙霧監測組件、移動監測組件、灰塵監測組件、水浸監測組件中的一個或者多個組件的異常報警，當多個組件檢測到異常時，則觸發報警條件，經由數據處理模塊控制聲光報警器5進行報警。
37.在一些實施方式中，更進一步的，收納結構包括：滑軌15、滑塊16和頂板17，兩個滑軌15固定安置在殼體的底端兩側；滑塊16可抽拉的設置在滑軌15的內側；滑塊16處於完全收納狀態時，位於工作檯1的底端內側，兩個滑塊16的頂端固定設置有模型狀態顯示器9；頂板17固定安置在模型狀態顯示器9的頂端，並位於工作檯1的下方。
38.可以理解的是，由於本平臺設置了共計多塊顯示器，為避免多顯示器發生衝突，確保設置在側面顯示器的防護效果，因此將其設置為收納式結構進行移動，其中包括滑軌15和滑塊16，組合活動結構，頂板17的固定安裝在模型狀態顯示器9的頂端，防止模型狀態顯示器9在抽拉的過程中發生異物阻塞的問題，同時提升對模型狀態顯示器9的防護效果。
39.請參閱圖3所示，在一些實施方式中，更進一步的，硬體監測單元包括聲音監測組件、煙霧監測組件、移動監測組件、灰塵監測組件、水浸監測組件，當聲音監測組件、煙霧監測組件、移動監測組件、灰塵監測組件、水浸監測組件中的一者監測到觸發信號後，與數據處理模塊通訊。
40.在本示例中提供了用於監測機房運行環境的組件，分別能夠從聲音、煙霧、移動物、灰塵值以及水浸狀態進行監測，通過硬體檢測單元滿足機房中可能遇到的絕大多數的問題，並執行自動化報警程序，其智能化效果得到顯著提升。
41.在一些實施方式中，更進一步的，控制面板20包括面板主體、報警按鈕、硬體設備控制按鈕以及按鈕防護罩。其中報警按鈕和硬體設備控制按鈕為物理按鈕，報警按鈕用於直接觸發報警程序，如直接控制聲光報警器5進行報警，又如控制遠程傳輸模塊將警報進行通訊至工作人員或者企業負責人的終端設備中，按鈕防護罩用於對全部按鈕進行防護，由於其內側按鈕的功能造成的後果相對嚴重，因此設置按鈕防護罩，防止誤觸的情況發生，同時保證按鈕處於防護狀態。
42.本技術是參照根據本技術實施例的方法、電子設備(系統)、和電腦程式產品的流程圖和/或方框圖來描述的。應理解可由電腦程式指令實現流程圖和/或方框圖中的每一流程和/或方框、以及流程圖和/或方框圖中的流程和/或方框的結合。可提供這些電腦程式指令到通用計算機、專用計算機、嵌入式處理機或其他可編程流程管理電子設備的處理器以產生一個機器，使得通過計算機或其他可編程流程管理電子設備的處理器執行的指令產生用於實現在流程圖一個流程或多個流程和/或方框圖一個方框或多個方框中指定的功能的裝置。
43.在一個典型的配置中，電子設備包括一個或多個處理器(cpu)、存儲器和總線。電子設備還可以包括輸入/輸出接口、網絡接口等。
44.存儲器可能包括計算機可讀介質中的非永久性存儲器，隨機存取存儲器(ram)和/或非易失性內存等形式，如只讀存儲器(rom)或快閃記憶體(flash ram)，存儲器包括至少一個存
儲晶片。存儲器是計算機可讀介質的示例。
45.計算機可讀介質包括永久性和非永久性、可移動和非可移動媒體可以由任何方法或技術來實現信息存儲。信息可以是計算機可讀指令、數據結構、程序的模塊或其他數據。計算機的計算機可讀存儲介質的例子包括，但不限於相變內存(pram)、靜態隨機存取存儲器(sram)、動態隨機存取存儲器(dram)、其他類型的隨機存取存儲器(ram)、只讀存儲器(rom)、電可擦除可編程只讀存儲器(eeprom)、快閃記憶體或其他內存技術、只讀光碟只讀存儲器(cd-rom)、數字多功能光碟(dvd)或其他光學存儲、磁盒式磁帶，磁帶磁磁碟存儲或其他磁性存儲電子設備或任何其他非傳輸介質，可用於存儲可以被計算電子設備訪問的信息。按照本文中的界定，計算機可讀介質不包括暫存電腦可讀媒體(transitory media)，如調製的數據信號和載波。
46.還需要說明的是，術語「包括」、「包含」或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、商品或者電子設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、商品或者電子設備所固有的要素。在沒有更多限制的情況下，由語句「包括一個
……」
限定的要素，並不排除在包括要素的過程、方法、商品或者電子設備中還存在另外的相同要素。
47.本領域技術人員應明白，本技術的實施例可提供為方法、系統或電腦程式產品。因此，本技術可採用完全硬體實施例、完全軟體實施例或結合軟體和硬體方面的實施例的形式。而且，本技術可採用在一個或多個其中包含有計算機可用程序代碼的計算機可用計算機可讀存儲介質(包括但不限於磁碟存儲器、cd-rom、光學存儲器等)上實施的電腦程式產品的形式。
48.以上僅為本技術的實施例而已，並不用於限制本技術。對於本領域技術人員來說，本技術可以有各種更改和變化。凡在本技術的精神和原理之內所作的任何修改、等同替換、改進等，均應包含在本技術的權利要求範圍之內。
