一種用於外科護理的傷口消毒噴霧裝置的製作方法
2023-05-04 03:50:42 1
1.本實用新型涉及外科護理技術領域，具體為一種用於外科護理的傷口消毒噴霧裝置。
背景技術：
2.外科是研究外科疾病的發生、發展規律及其臨床表現，診斷、預防和治療的科學，是以手術切除、修補為主要治病手段，外科是現代醫學的一個科目，主要研究如何利用外科手術方法去解除病人的病原，從而使病人得到治療，外科和所有的臨床醫學一樣，需要了解疾病的定義、病因、表現、診斷、分期、治療、預後，而且外科更重視開刀的適應症，現有外科護理的傷口消毒噴霧裝置不方便攜帶不便於外出使用。
3.現有的傷口消毒噴霧裝置存在的缺陷是：
4.專利文件cn213252498u公開了一種新型普通外科消毒設備，保護的權項「包括殼體、消毒倉、紅外感應開關、噴霧驅動電機、消毒噴頭、液體倉、控制電路板，本實用新型通過在殼體上設置液體倉，液體倉中存儲消毒劑，當人手深入消毒倉中時，紅外感應開關感應到手的伸入，控制電路板感應到紅外感應開關傳達的信號，驅動噴霧驅動電機啟動，進行噴灑消毒劑進行消毒，根據需要通過調速開關調節噴霧大小，消毒時，無需接觸，無需操作設備，避免交叉幹擾，使用方便，具有推廣應用的價值。」但是沒有相應的便於攜帶機構導致不易外出使用，非常的不便。
技術實現要素：
5.本實用新型的目的在於提供一種用於外科護理的傷口消毒噴霧裝置，以解決上述背景技術中提出的缺少便於攜帶機構的問題。
6.為實現上述目的，本實用新型提供如下技術方案：一種用於外科護理的傷口消毒噴霧裝置，包括瓶體、第一支杆和第一轉杆，所述瓶體的外壁安裝有第一支杆，所述瓶體的內壁通過軸承貫穿安裝有第一轉杆；
7.所述第一支杆的外壁安裝有轉環，所述轉環的外壁安裝有卡杆，所述卡杆的內壁安裝有第一彈簧，所述第一彈簧的一端安裝有卡頭，所述第一支杆的頂部貫穿安裝有套筒，所述套筒的內壁貫穿安裝有推頭，所述套筒的內壁安裝有第二彈簧，所述第一支杆的內壁設有卡口；
8.所述瓶體的頂部安裝有卡環，所述卡環的頂部貫穿安裝有壓頭，所述壓頭的內壁貫穿有第一管道，所述壓頭的外壁安裝有防護頭。
9.優選的，所述第一轉杆的一端安裝有轉把，第一轉杆的外壁安裝有頂頭，第一轉杆的外壁安裝有第一齒輪，瓶體的內壁安裝有第三彈簧，第三彈簧的一端安裝有震板，瓶體的內壁通過軸承安裝有第二轉杆，第二轉杆的一端安裝有第二齒輪，且第二齒輪與第一齒輪嚙合，第二轉杆的外壁安裝有攪拌葉。
10.優選的，所述瓶體的外壁安裝有防護墊。
11.優選的，所述瓶體的頂部安裝有按鈕。
12.優選的，所述壓頭的外壁貫穿安裝有噴頭。
13.優選的，所述第一管道的內壁安裝有第四彈簧。
14.優選的，所述第一管道的內壁安裝有第二管道。
15.與現有技術相比，本實用新型的有益效果是：
16.1.本實用新型通過安裝有卡頭、第二彈簧和推頭，實現了裝置方便攜帶的效果，套筒的作用是為推頭提供支撐，轉環的作用是方便卡杆的轉動，卡口的作用是方便卡頭的卡入，推動卡杆使轉環轉動，轉環轉動帶動使卡頭移動，卡頭移動帶動第一彈簧移動，第一彈簧移動使卡頭卡入卡口內實現快速固定，按動推頭帶動第二彈簧移動，第二彈簧移動使推頭將卡頭移出卡口實現快速拆卸，實現了裝置方便攜帶的功能；
17.2.本實用新型通過安裝有震板、攪拌葉和第一轉杆，實現了藥液快速充分混合的效果，轉動轉把帶動第一轉杆轉動，第一轉杆轉動頂頭轉動，頂頭轉動帶動震板移動，震板移動帶動第三彈簧移動，第三彈簧移動使藥液快速混合，第一轉杆轉動帶動第一齒輪轉動，第一齒輪轉動帶動第二齒輪轉動，第二齒輪轉動帶動第二轉杆轉動，第二轉杆轉動帶動攪拌葉轉動，攪拌葉轉動使藥液充分融合，實現了藥液快速充分混合的功能。
附圖說明

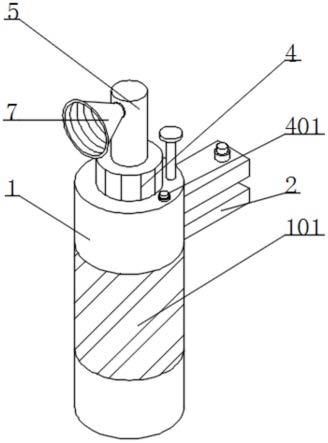

18.圖1為本實用新型的整體結構示意圖；
19.圖2為本實用新型的正視結構示意圖；
20.圖3為本實用新型的第一支杆部分結構示意圖；
21.圖4為本實用新型的第一轉杆部分結構示意圖。
22.圖中：1、瓶體；101、防護墊；2、第一支杆；201、套筒；202、第二彈簧；203、轉環；204、推頭；205、卡口；206、第一彈簧；207、卡頭；208、卡杆；3、第一轉杆；301、轉把；302、第二轉杆；303、攪拌葉；304、頂頭；305、震板；306、第三彈簧；307、第一齒輪；308、第二齒輪；4、卡環；401、按鈕；5、壓頭；501、噴頭；6、第一管道；601、第四彈簧；7、防護頭；701、第二管道。
具體實施方式
23.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
24.在本實用新型的描述中，需要說明的是，術語「上」、「下」、「內」、「外」「前端」、「後端」、「兩端」、「一端」、「另一端」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性。
25.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「設置有」、「連接」等，應做廣義理解，例如「連接」，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒
介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。
26.實施例1：請參閱圖1和圖2，一種用於外科護理的傷口消毒噴霧裝置，包括瓶體1、第一支杆2和第一轉杆3，瓶體1的作用是為消毒液提供存放場所，第一支杆2的作用是為轉環203提供支撐，第一轉杆3的作用是方便液體融合，瓶體1的外壁安裝有第一支杆2，瓶體1的內壁通過軸承貫穿安裝有第一轉杆3，瓶體1的頂部安裝有卡環4，卡環4的作用是方便瓶體1的密封，卡環4的頂部貫穿安裝有壓頭5，壓頭5的作用是為噴頭501提供支撐，壓頭5的內壁貫穿有第一管道6，第一管道6的作用是為液體提供傳輸，壓頭5的外壁安裝有防護頭7，防護頭7的作用是防止消毒液飛濺擴散，瓶體1的外壁安裝有防護墊101，防護墊101的作用是為瓶體1提供保護，瓶體1的頂部安裝有按鈕401，按鈕401的作用是方便卡環4的開啟，壓頭5的外壁貫穿安裝有噴頭501，噴頭501的作用是方便消毒液的噴出，第一管道6的內壁安裝有第四彈簧601，第四彈簧601的作用是方便藥液的噴出，第一管道6的內壁安裝有第二管道701，第二管道701的作用是為藥液提供傳輸場所。
27.實施例2：請參閱圖3，第一支杆2的外壁安裝有轉環203，轉環203的外壁安裝有卡杆208，卡杆208的內壁安裝有第一彈簧206，第一彈簧206的一端安裝有卡頭207，第一支杆2的頂部貫穿安裝有套筒201，套筒201的內壁貫穿安裝有推頭204，套筒201的內壁安裝有第二彈簧202，第一支杆2的內壁設有卡口205，套筒201的作用是為推頭204提供支撐，轉環203的作用是方便卡杆208的轉動，卡口205的作用是方便卡頭207的卡入，推動卡杆208使轉環203轉動，轉環203轉動帶動使卡頭207移動，卡頭207移動帶動第一彈簧206移動，第一彈簧206移動使卡頭207卡入卡口205內實現快速固定，按動推頭204帶動第二彈簧202移動，第二彈簧202移動使推頭204將卡頭207移出卡口205實現快速拆卸，實現了裝置方便攜帶的功能。
28.實施例3：請參閱圖4，第一轉杆3的一端安裝有轉把301，第一轉杆3的外壁安裝有頂頭304，第一轉杆3的外壁安裝有第一齒輪307，瓶體1的內壁安裝有第三彈簧306，第三彈簧306的一端安裝有震板305，瓶體1的內壁通過軸承安裝有第二轉杆302，第二轉杆302的一端安裝有第二齒輪308，且第二齒輪308與第一齒輪307嚙合，第二轉杆302的外壁安裝有攪拌葉303，轉動轉把301帶動第一轉杆3轉動，第一轉杆3轉動頂頭304轉動，頂頭304轉動帶動震板305移動，震板305移動帶動第三彈簧306移動，第三彈簧306移動使藥液快速混合，第一轉杆3轉動帶動第一齒輪307轉動，第一齒輪307轉動帶動第二齒輪308轉動，第二齒輪308轉動帶動第二轉杆302轉動，第二轉杆302轉動帶動攪拌葉303轉動，攪拌葉303轉動使藥液充分融合，實現了藥液快速充分混合的功能。
29.工作原理，瓶體1的作用是為消毒液提供存放場所，第一支杆2的作用是為轉環203提供支撐，第一轉杆3的作用是方便液體融合，卡環4的作用是方便瓶體1的密封，壓頭5的作用是為噴頭501提供支撐，第一管道6的作用是為液體提供傳輸，防護頭7的作用是防止消毒液飛濺擴散，套筒201的作用是為推頭204提供支撐，轉環203的作用是方便卡杆208的轉動，卡口205的作用是方便卡頭207的卡入，推動卡杆208使轉環203轉動，轉環203轉動帶動使卡頭207移動，卡頭207移動帶動第一彈簧206移動，第一彈簧206移動使卡頭207卡入卡口205內實現快速固定，按動推頭204帶動第二彈簧202移動，第二彈簧202移動使推頭204將卡頭207移出卡口205實現快速拆卸，實現了裝置方便攜帶的功能，轉動轉把301帶動第一轉杆3
轉動，第一轉杆3轉動頂頭304轉動，頂頭304轉動帶動震板305移動，震板305移動帶動第三彈簧306移動，第三彈簧306移動使藥液快速混合，第一轉杆3轉動帶動第一齒輪307轉動，第一齒輪307轉動帶動第二齒輪308轉動，第二齒輪308轉動帶動第二轉杆302轉動，第二轉杆302轉動帶動攪拌葉303轉動，攪拌葉303轉動使藥液充分融合，實現了藥液快速充分混合的功能。
30.對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特徵的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
