一種有機水果深加工榨汁裝置的製作方法

2023-05-24 11:29:08 1



1.本實用新型涉及榨汁裝置技術領域,具體涉及一種有機水果深加工榨汁裝置。


背景技術:

2.農產品是指農業中生產的物品,國家規定初級農產品是指農業活動中獲得的植物、動物及其產品,不包括經過加工的各類產品,農產品深加工是指對農業產品進行深度加工製作以體現其效益最大化的生產環節,農產品深加工與農產品初加工概念相對應,如將稻穀、玉米加工為大米、玉米粉的生產,稱為粗加工;在完成粗加工的基礎上對半成品進行進一步的完善,使其更具價值,以追求更高附加值的生產,稱為深加工,如將大米、玉米粉加工為爆米花、玉米糊的工程,稱為深加工。針對現有技術存在以下問題:
3.1、現有的榨汁裝置大都需要人工將水果榨碎,這樣的操作不僅增加了工人的勞動強度且大大降低了生產效率的問題;
4.2、由於在進行破碎和碾壓榨汁的過程中,果汁會出現發熱現象,從而影響水果汁的口感問題。


技術實現要素:

5.本實用新型提供一種有機水果深加工榨汁裝置,其中一種目的是為了具備對有機水果進行快速榨汁的特點,解決現有的榨汁裝置大都需要人工將水果榨碎,這樣的操作不僅增加了工人的勞動強度且大大降低了生產效率的問題;其中另一種目的是為了解決在進行破碎和碾壓榨汁的過程中,果汁會出現發熱現象,從而影響水果汁的口感的問題,以達到榨汁後對果汁進行冷卻的效果。
6.為解決上述技術問題,本實用新型所採用的技術方案是:
7.一種有機水果深加工榨汁裝置,包括榨汁裝置,所述榨汁裝置包括破碎裝置,所述破碎裝置的底端外表面上可拆卸式連接有冷卻裝置,所述冷卻裝置的底端外表面上可拆卸式連接有儲汁箱,所述儲汁箱的底端外表面中間位置上活動連接有出汁口,所述儲汁箱的底端外表面邊緣位置上固定連接有支撐底座。
8.所述破碎裝置的頂部外表面上活動連接有進料口,所述破碎裝置的兩側內表面頂端位置上可拆卸式固定安裝有安裝底座。
9.本實用新型技術方案的進一步改進在於:所述安裝底座的一側活動連接有破碎杆,所述破碎杆的另一端活動連接有滾輪,所述滾輪的外表面上設置有破碎齒。
10.本實用新型技術方案的進一步改進在於:所述破碎裝置的兩側內表面中間位置上可拆卸式安裝有殘渣過濾網,所述殘渣過濾網的左側上方位於破碎裝置的左側外表面上設置有殘渣出口,所述殘渣過濾網的右側上方位於破碎裝置的右側外表面上活動連接有推動器。
11.本實用新型技術方案的進一步改進在於:所述推動器的左側輸出軸上活動連接有推動杆,所述推動杆貫穿至破碎裝置的右側內表面活動搭接在殘渣過濾網的頂端外表面
上,所述破碎杆的左側外表面上可拆卸式固定連接有殘渣清理塊,所述破碎裝置的底端外表面上活動連接有果汁導料管,所述果汁導料管的另一端活動連接在冷卻裝置的頂端外表面上。
12.本實用新型技術方案的進一步改進在於:所述冷卻裝置的右側外表面上設置有冰塊進料口,所述冰塊進料口的左側外表面延伸至冷卻裝置的右側內表面上可拆卸式安裝有冰塊儲存箱,所述冷卻裝置的另一側活動連接有進水口,所述進水口的底端外表面上活動連接有冷卻水管,所述冷卻水管的外表面上可拆卸式安裝有冷卻器。
13.本實用新型技術方案的進一步改進在於:所述冷卻水管的外表面上可拆卸式連接有保溫隔層,所述冷卻水管的內部設置有渦輪,所述保溫隔層的外表面上可拆卸式連接有蓄電池,所述蓄電池的外表面上可拆卸式安裝有防護罩。
14.由於採用了上述技術方案,本實用新型相對現有技術來說,取得的技術進步是:
15.1、本實用新型提供一種有機水果深加工榨汁裝置,採用進料口、破碎裝置、滾輪、破碎齒、殘渣過濾網、推動器、殘渣清理塊、殘渣出口和泡沫過濾網之間的配合,通過將待加工的有機水果,從進料口處放入,進入破碎裝置中,配合轉動滾輪使用破碎齒對有機水果進行快速碾壓破碎,使榨汁更為充分,再配合殘渣過濾網,過濾掉其中的殘渣,配合推動器推動殘渣清理塊將殘渣推出殘渣出口,防止過濾網堵塞,再使用泡沫過濾網將果汁中的泡沫進行過濾,解決現有的榨汁裝置大都需要人工將水果榨碎,這樣的操作不僅增加了工人的勞動強度且大大降低了生產效率的問題,以達到對有機水果進行快速榨汁的效果。
16.2、本實用新型提供一種有機水果深加工榨汁裝置,採用果汁導料管、冷卻裝置、冰塊進料口、冰塊儲存箱、進水口、冷卻水管、保溫隔層、蓄電池和渦輪之間的配合,通過果汁導料管將加工後的水果汁導進冷卻裝置的內部後,通過冰塊進料口將冰塊輸送至冰塊儲存箱內,配合進水口與外部輸水設備相連接,將水引進冷卻水管,保溫隔層將會對冷卻水管內部的水進行一定的保溫工作,通過蓄電池帶動渦輪轉動加快水的流速,並形成冰水對果汁導料管內的水果汁進行冷卻,解決在進行破碎和碾壓榨汁的過程中,果汁會出現發熱現象,從而影響水果汁的口感的問題,以達到榨汁後對果汁進行冷卻的效果。
附圖說明

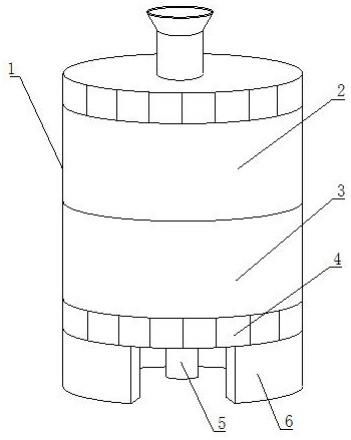

17.圖1為本實用新型的結構示意圖;
18.圖2為本實用新型的破碎裝置結構剖面示意圖;
19.圖3為本實用新型的冷卻裝置結構剖面示意圖;
20.圖4為本實用新型的冷卻水管結構剖面示意圖。
21.圖中:1、榨汁裝置;2、破碎裝置;21、進料口;22、安裝基座;23、破碎杆;24、滾輪;25、破碎齒;26、殘渣過濾網;27、殘渣出口;28、推動器;29、推動杆;210、殘渣清理塊;211、泡沫過濾網;212、果汁導料管;3、冷卻裝置;31、冰塊進料口;32、冰塊儲存箱;33、進水口;34、冷卻水管;341、保溫隔層;342、渦輪;343、蓄電池;344、防護罩;35、冷卻器;4、儲汁箱;5、出汁口;6、支撐底座。
具體實施方式
22.下面結合實施例對本實用新型做進一步詳細說明:
23.實施例1
24.如圖1-4所示,本實用新型提供了一種有機水果深加工榨汁裝置,包括榨汁裝置1,榨汁裝置1包括破碎裝置2,破碎裝置2的底端外表面上可拆卸式連接有冷卻裝置3,冷卻裝置3的底端外表面上可拆卸式連接有儲汁箱4,儲汁箱4的底端外表面中間位置上活動連接有出汁口5,儲汁箱4的底端外表面邊緣位置上固定連接有支撐底座6。
25.在本實施例中,通過破碎裝置2對有機水果進行快速碾壓破碎,破碎的過程中果汁會產生熱量影響口感,使用冷卻裝置3對加工後的果汁進行有效冷卻後配合引進儲汁箱4的內部,飲用時配合出汁口5進行導出。
26.實施例2
27.如圖1-4所示,在實施例1的基礎上,本實用新型提供一種技術方案:優選的,破碎裝置2的頂部外表面上活動連接有進料口21,破碎裝置2的兩側內表面頂端位置上可拆卸式固定安裝有安裝底座22,安裝底座22的一側活動連接有破碎杆23,破碎杆23的另一端活動連接有滾輪24,滾輪24的外表面上設置有破碎齒25,破碎裝置2的兩側內表面中間位置上可拆卸式安裝有殘渣過濾網26,殘渣過濾網26的左側上方位於破碎裝置2的左側外表面上設置有殘渣出口27,殘渣過濾網26的右側上方位於破碎裝置2的右側外表面上活動連接有推動器28,推動器28的左側輸出軸上活動連接有推動杆29,推動杆29貫穿至破碎裝置2的右側內表面活動搭接在殘渣過濾網26的頂端外表面上,破碎杆29的左側外表面上可拆卸式固定連接有殘渣清理塊210,破碎裝置2的底端外表面上活動連接有果汁導料管212,果汁導料管212的另一端活動連接在冷卻裝置3的頂端外表面上。
28.在本實施例中,通過將待加工的有機水果,從進料口21處放入,進入破碎裝置2中,配合轉動滾輪24使用破碎齒25對有機水果進行快速碾壓破碎,使榨汁更為充分,再配合殘渣過濾網26,過濾掉其中的殘渣,配合推動器28推動殘渣清理塊210將殘渣推出殘渣出口27防止過濾網堵塞,再使用泡沫過濾網211將果汁中的泡沫進行過濾。
29.實施例3
30.如圖1-4所示,在實施例1的基礎上,本實用新型提供一種技術方案:優選的,冷卻裝置3的右側外表面上設置有冰塊進料口31,冰塊進料口31的左側外表面延伸至冷卻裝置3的右側內表面上可拆卸式安裝有冰塊儲存箱32,冷卻裝置3的另一側活動連接有進水口33,進水口33的底端外表面上活動連接有冷卻水管34,冷卻水管34的外表面上可拆卸式安裝有冷卻器35,冷卻水管34的外表面上可拆卸式連接有保溫隔層341,冷卻水管34的內部設置有渦輪342,保溫隔層341的外表面上可拆卸式連接有蓄電池343,蓄電池343的外表面上可拆卸式安裝有防護罩344。
31.在本實施例中,通過果汁導料管212將加工後的水果汁導進冷卻裝置3的內部後,通過冰塊進料口31將冰塊輸送至冰塊儲存箱32內,配合進水口33與外部輸水設備相連接,將水引進冷卻水管34,保溫隔層341將會對冷卻水管34內部的水進行一定的保溫工作,通過蓄電池343帶動渦輪342轉動加快水的流速,並形成冰水對果汁導料管212內的水果汁進行冷卻。
32.下面具體說一下該有機水果深加工榨汁裝置的工作原理。
33.如圖1-4所示,通過將待加工的有機水果,從進料口21處放入,進入破碎裝置2中,配合轉動滾輪24使用破碎齒25對有機水果進行快速碾壓破碎,使榨汁更為充分,再配合殘
渣過濾網26,過濾掉其中的殘渣,配合推動器28推動殘渣清理塊210將殘渣推出殘渣出口27防止過濾網堵塞,再使用泡沫過濾網211將果汁中的泡沫進行過濾,再通過果汁導料管212將加工後的水果汁導進冷卻裝置3的內部後,通過冰塊進料口31將冰塊輸送至冰塊儲存箱32內,配合進水口33與外部輸水設備相連接,將水引進冷卻水管34,保溫隔層341將會對冷卻水管34內部的水進行一定的保溫工作,通過蓄電池343帶動渦輪342轉動加快水的流速,並形成冰水對果汁導料管212內的水果汁進行冷卻後配合引進儲汁箱4的內部,飲用時配合出汁口5進行導出。
34.上文一般性的對本實用新型做了詳盡的描述,但在本實用新型基礎上,可以對之做一些修改或改進,這對於技術領域的一般技術人員是顯而易見的。因此,在不脫離本實用新型思想精神的修改或改進,均在本實用新型的保護範圍之內。
