回流焊爐分段傳輸系統的製作方法

2023-05-24 20:25:42 1

1.本發明涉及回流焊設施技術領域，具體為回流焊爐分段傳輸系統。


背景技術：

2.回流焊技術在電子製造領域並不陌生，我們電腦內使用的各種板卡上的元件都是通過這種工藝焊接到線路板上的，這種設備的內部有一個加熱電路，將空氣或氮氣加熱到足夠高的溫度後吹向已經貼好元件的線路板，讓元件兩側的焊料融化後與主板粘結，這種工藝的優勢是溫度易於控制，焊接過程中還能避免氧化，製造成本也更容易控制；
3.現有的回流焊爐分段傳輸系統在使用的過程中，由於現有的回流焊爐分段傳輸系統大多數均為一體化操作，在信息較為駁雜龐大的情況下，需要工作人員手動對各類信息進行甄別，繼而影響到了工作人員的工作效率。


技術實現要素：

4.本發明的目的在於針對現有技術的不足之處，提供回流焊爐分段傳輸系統，以解決背景技術中提出的問題。
5.為實現上述目的，本發明提供如下技術方案：回流焊爐分段傳輸系統，包括分段傳輸系統，所述分段傳輸系統的輸出端通過信號連接有溫度監測單元，所述溫度監測單元的輸出端通過信號連接有爐內恆溫監測模塊，所述溫度監測單元的輸出端通過信號連接有設備運行溫度監測模塊，所述爐內恆溫監測模塊與設備運行溫度監測模塊的輸出端均通過信號連接有溫度示警模塊，所述溫度示警模塊的輸出端通過信號連接有高溫警示應急程序，所述高溫警示應急程序的輸出端通過信號連接有爐內高溫急停處理程序，所述高溫警示應急程序的輸出端通過信號連接有設備過溫急停處理程序，所述溫度示警模塊的輸出端通過信號連接有低溫警示應急程序，所述低溫警示應急程序的輸出端通過信號連接有爐內低溫緊急處理程序，所述低溫警示應急程序的輸出端通過信號連接有設備低溫緊急處理程序；
6.所述分段傳輸系統的輸出端通過信號連接有處理分析單元，所述處理分析單元的輸出端通過信號連接有貼片位置檢測模塊，所述處理分析單元的輸出端通過信號連接有焊前檢測模塊，所述處理分析單元的輸出端通過信號連接有印刷檢測模塊，所述處理分析單元的輸出端通過信號連接有再焊檢測模塊，所述貼片位置檢測模塊的輸出端、焊前檢測模塊的輸出端、印刷檢測模塊的輸出端與再焊檢測模塊的輸出端均通過信號連接有信息傳輸模塊，所述信息傳輸模塊的輸出端通過信號連接有情況正常指示燈，所述信息傳輸模塊的輸出端通過信號連接有異常情況示警模塊，所述異常情況示警模塊的輸出端通過信號連接有貼片位置警示程序，所述異常情況示警模塊的輸出端通過信號連接有焊前異常警示程序，所述異常情況示警模塊的輸出端通過信號連接有印刷非標準警示程序，所述異常情況示警模塊的輸出端通過信號連接有再焊異常警示程序；
7.所述分段傳輸系統的輸出端通過信號連接有設施監測單元，所述設施監測單元的輸出端通過信號連接有爐內硬體受損監測模塊，所述設施監測單元的輸出端通過信號連接
有爐內電/管路監測模塊，所述設施監測單元的輸出端通過信號連接有系統運行自檢程序。
8.作為本發明的一種優選技術方案，所述溫度示警模塊的輸入端有兩處，分別通過信號連接在爐內恆溫監測模塊的輸出端與設備運行溫度監測模塊的輸出端。
9.作為本發明的一種優選技術方案，所述溫度示警模塊的輸出端有兩處，分別通過信號連接在高溫警示應急程序的輸入端與低溫警示應急程序的輸入端。
10.作為本發明的一種優選技術方案，所述信息傳輸模塊的輸入端有四處，分別通過信號連接在貼片位置檢測模塊的輸出端、焊前檢測模塊的輸出端、印刷檢測模塊的輸出端與再焊檢測模塊的輸出端。
11.作為本發明的一種優選技術方案，所述傳輸模塊的輸出端有兩處，分別通過信號連接在情況正常指示燈的輸入端與異常情況示警模塊的輸入端。
12.作為本發明的一種優選技術方案，所述高溫警示應急程序的輸出端有兩處，分別通過信號連接在爐內高溫急停處理程序的輸入端與設備過溫急停處理程序的輸入端。
13.作為本發明的一種優選技術方案，所述異常情況示警模塊的輸出端有四處，分別通過信號連接在貼片位置警示程序的輸入端、焊前異常警示程序的輸入端、印刷非標準警示程序的輸入端與再焊異常警示程序的輸入端。
14.本發明的有益效果是：
15.該回流焊爐分段傳輸系統，通過溫度監測單元對爐內溫度與設備運行溫度進行監測，處理分析單元對貼片位置、焊前與印刷、再焊的具體情況進行監測，再通過紳士監測單元對爐內硬體與爐內電/管路進行監測，並且進行運行自檢，從而達到了靈活控制，改善了現有的回流焊爐分段傳輸系統在使用的過程中各個部件的分工分段不明確，影響到工作人員的工作效率的效果。
附圖說明

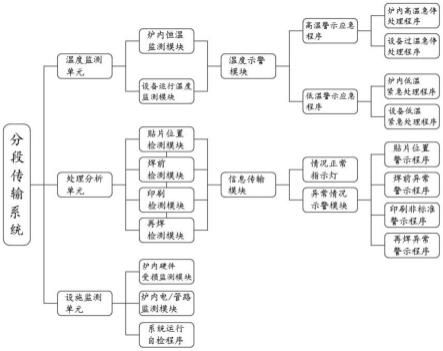

16.圖1為本發明整體系統運行直視示意圖。
具體實施方式
17.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
18.請參閱圖1，本實施方案中：回流焊爐分段傳輸系統，包括分段傳輸系統，分段傳輸系統的輸出端通過信號連接有溫度監測單元，溫度監測單元的輸出端通過信號連接有爐內恆溫監測模塊，溫度監測單元的輸出端通過信號連接有設備運行溫度監測模塊，爐內恆溫監測模塊與設備運行溫度監測模塊的輸出端均通過信號連接有溫度示警模塊，溫度示警模塊的輸出端通過信號連接有高溫警示應急程序，高溫警示應急程序的輸出端通過信號連接有爐內高溫急停處理程序，高溫警示應急程序的輸出端通過信號連接有設備過溫急停處理程序，溫度示警模塊的輸出端通過信號連接有低溫警示應急程序，低溫警示應急程序的輸出端通過信號連接有爐內低溫緊急處理程序，低溫警示應急程序的輸出端通過信號連接有設備低溫緊急處理程序；
19.分段傳輸系統的輸出端通過信號連接有處理分析單元，處理分析單元的輸出端通過信號連接有貼片位置檢測模塊，處理分析單元的輸出端通過信號連接有焊前檢測模塊，處理分析單元的輸出端通過信號連接有印刷檢測模塊，處理分析單元的輸出端通過信號連接有再焊檢測模塊，貼片位置檢測模塊的輸出端、焊前檢測模塊的輸出端、印刷檢測模塊的輸出端與再焊檢測模塊的輸出端均通過信號連接有信息傳輸模塊，信息傳輸模塊的輸出端通過信號連接有情況正常指示燈，信息傳輸模塊的輸出端通過信號連接有異常情況示警模塊，異常情況示警模塊的輸出端通過信號連接有貼片位置警示程序，異常情況示警模塊的輸出端通過信號連接有焊前異常警示程序，異常情況示警模塊的輸出端通過信號連接有印刷非標準警示程序，異常情況示警模塊的輸出端通過信號連接有再焊異常警示程序；
20.分段傳輸系統的輸出端通過信號連接有設施監測單元，設施監測單元的輸出端通過信號連接有爐內硬體受損監測模塊，設施監測單元的輸出端通過信號連接有爐內電/管路監測模塊，設施監測單元的輸出端通過信號連接有系統運行自檢程序。
21.本實施例中，溫度示警模塊的輸入端有兩處，分別通過信號連接在爐內恆溫監測模塊的輸出端與設備運行溫度監測模塊的輸出端；溫度示警模塊的輸出端有兩處，分別通過信號連接在高溫警示應急程序的輸入端與低溫警示應急程序的輸入端；信息傳輸模塊的輸入端有四處，分別通過信號連接在貼片位置檢測模塊的輸出端、焊前檢測模塊的輸出端、印刷檢測模塊的輸出端與再焊檢測模塊的輸出端；傳輸模塊的輸出端有兩處，分別通過信號連接在情況正常指示燈的輸入端與異常情況示警模塊的輸入端；高溫警示應急程序的輸出端有兩處，分別通過信號連接在爐內高溫急停處理程序的輸入端與設備過溫急停處理程序的輸入端；異常情況示警模塊的輸出端有四處，分別通過信號連接在貼片位置警示程序的輸入端、焊前異常警示程序的輸入端、印刷非標準警示程序的輸入端與再焊異常警示程序的輸入端。
22.以上，僅為本發明較佳的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護範圍之內。
