拆機需要一定的專業能力，非從業人員，請在專業人員的指導下進行拆機工作。

拆機不當，有可能拆壞手機，甚至有可能會影響人身安全。普通消費者，請不要自行拆機。

如果手機出現故障，請儘量至最近的榮耀官方維修點進行維修工作，私自拆開手機將導致手機失去保修資格或對手機造成二次損傷。

至今年10月，榮耀手機官方維修點將會在每個月的第一個周末免費修理包括已過保修期的手機。對於已過保修期的手機，榮耀手機將僅收取材料費，免除人工費等其他費用。

正式拆機

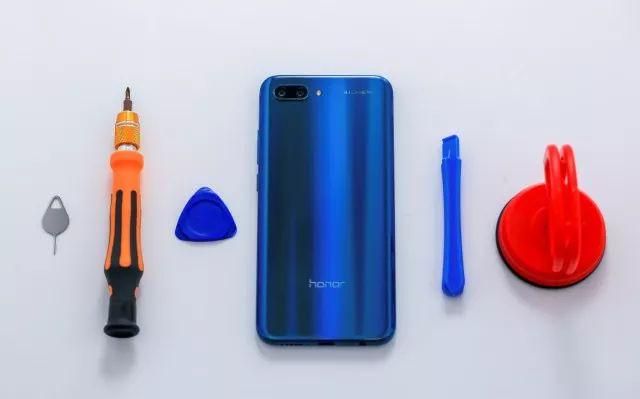

撥片、頂針、撬棒、螺絲刀、鑷子、吸盤、加熱臺。

取出卡託

用頂針將卡託取出，這是第一步，否則無法拆機。如果在不取出卡託的情況下強行拆機，將會導致卡託損壞。

取下卡託，榮耀10支持同時插入兩張SIM卡，兩個電話卡槽都只支持目前最小的nano SIM卡。

注意：請儘量不要自行用大卡剪成小卡，而一定要去運營商營業廳換nano SIM卡。否則有可能因剪卡造成大小不合適或者電路錯位而導致燒卡，或者打電話上網時有時無的不可靠現象。

拆開後蓋

榮耀10採用的是玻璃後蓋，並通過膠固定，我們需要先通過加熱臺軟化膠，然後通過吸盤和塑料撥片拆開。

即使在高溫的加熱下，後蓋依然黏得非常牢固，吸盤吸住後蓋的同時撥片大力把玻璃後蓋與中框壓出一道縫隙，說明榮耀10的裝配是非常牢固的。

揭開散熱石墨片

打開後蓋後，映入眼帘的是一大塊散熱石墨片，石墨片是導熱性能非常好的材質，通過大面積的石墨片的覆蓋能夠快速把熱量散開到機身各處，並迅速散發出去，這是榮耀10散熱良好的保證。

下圖依次是榮耀10的前殼組件、後蓋、散熱石墨片。

拆除電路板

拆除電路板的第一步就是拆掉電池FPC插頭的壓片，之所以要這樣做的目的是防止短路。

榮耀10這次採用了一個長條壓片把電池FPC、顯示FPC、副板FPC全部壓住，在架構設計上更加精緻。

拆開壓片以後，再用撬棒小心依次撬開電池FPC、顯示FPC、副板FPC

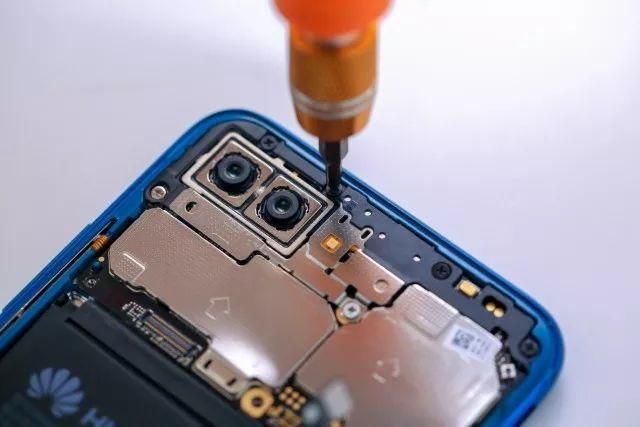

使用螺絲刀，逐個拆除其餘主板螺釘。

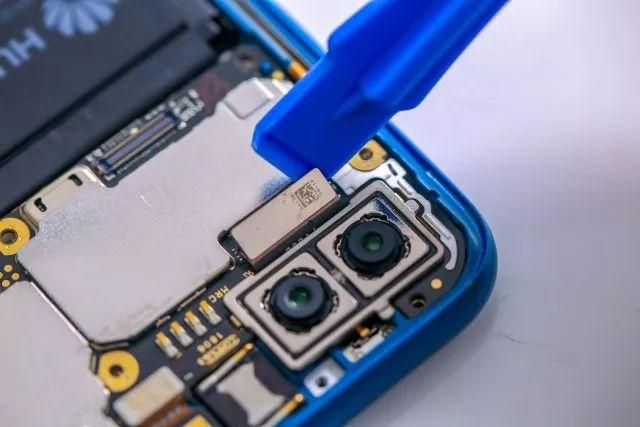

使用撬棒拆除前後置攝像頭壓板。

用撬棒依次撬開後置AI雙攝像頭FPC插頭、前置FPC插頭，並依次取出。

榮耀10後置攝像頭採用的是2400萬 1600萬黑白彩色雙攝像頭，雙F1.8大光圈，雙核相位對焦，對焦更快更清晰，前置攝像頭也為2400萬攝像頭。在強大硬體的同時升級了AI攝影到了AI 2.0時代。

用撬棒撬開下天線插頭。

使用撬棒把整個主板拆下。

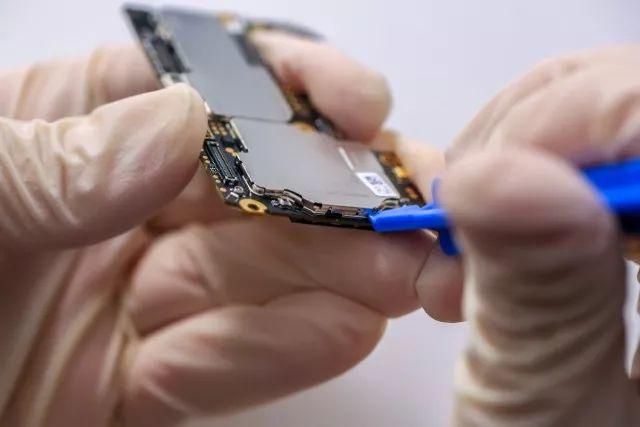

使用撬棒把主板中的屏蔽罩拆除。

下圖詳細展示了華為自研的手機中的各種晶片，不僅僅是麒麟970哦！

榮耀10支持NFC，從而支持全國多地的手機當公交卡，以及手機當銀行卡直接支付。

電池部分

榮耀10採用的是比較安全的鋰聚合物電池，典型值是3400mAh。電池是手機最重要的一個安全部件，也決定手機的續航，甚至使用壽命。

所以，榮耀對於電池的各方面都要求嚴格，榮耀總裁趙明說過，榮耀每當引進一個電池一般都要半年以上，要做各種安全、壽命、性能等等測試，測試報告都可以堆很厚，而有的廠家推出一款手機都只要不到半年。

要知道，電池是有使用壽命的，使用一年兩年後你會發現手機沒有以前經用了。榮耀10採用很高的電池壽命標準，榮耀實驗室測試，循環充電500次後，電量還有80%以上，按一天充電一次計算，榮耀10的電池保守用兩年以上。

電池上有很多安全提示以及滿足的安全標準。CE標識是歐盟安全標準，PCT是俄羅斯安全標準，PSE是日本安全標準，KC是韓國安全標準。安全警示是禁止拆解、撞擊、擠壓和投入火中等。電池被鋁合金電池倉包圍保護，起到防撞的作用，另外，電池周邊有充裕的間隙，以防止手機變形受到擠壓。

電池上也有二維碼，這是用來做質量跟蹤的。

拆除副板

使用螺絲刀拆除副板上的螺絲。

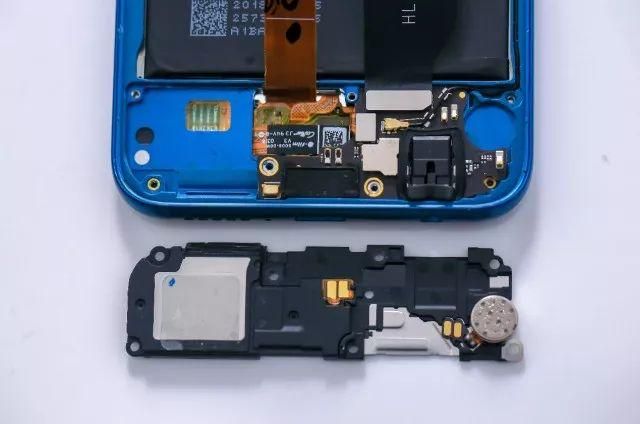

用撬棒取下音腔和振動馬達。

用撬棒依次撬開副板FPC和下天線。

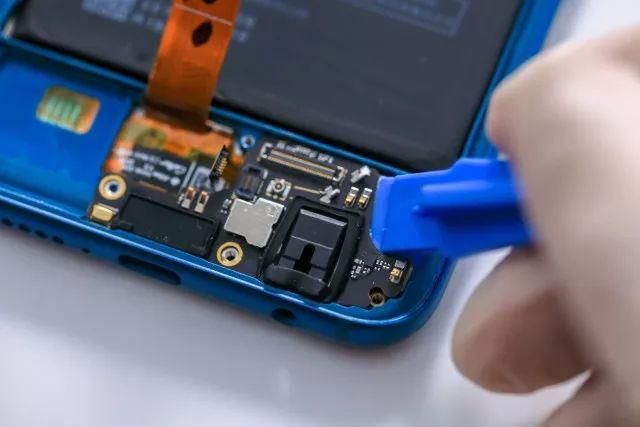

使用撬棒取下副板。

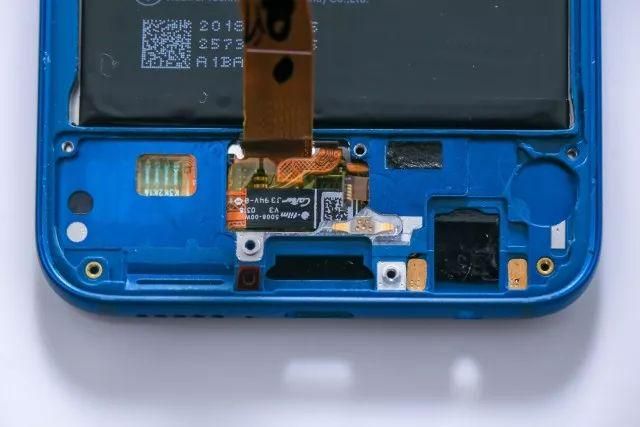

這次榮耀10為了用戶體驗，依然保留了3.5mm耳機孔，並匠心的在Type-C充電組件和3.5mm耳機孔組件上，套上了防塵防水套。

榮耀10這次依然保留並升級了前置指紋，採用了超聲波指紋技術，不僅讓前面板沒有開孔，並且支持溼手解鎖。同時，把導航鍵集成到了超聲波指紋中，代替了屏幕內的虛擬導航鍵，增加了屏幕有效顯示區域。

最後來一張拆機全家福。
