一種帶散熱結構的防水防觸電LED投光燈的製作方法
2023-05-16 07:55:56 1
本實用新型涉及LED燈具設備技術領域，具體涉及一種帶散熱結構的防水防觸電LED投光燈。
背景技術：
LED投光燈使指定被照面上的照度高於周圍環境的燈具，又稱聚光燈。通常，它能夠瞄準任何方向，並具備不受氣候條件影響的結構。主要用於大面積作業場礦、建築物輪廓、體育場、立交橋、紀念碑、公園和花壇等。因此，幾乎所有室外使用的大面積照明燈具都可看作投光燈。
現有的LED投光燈存在如下問題：第一是傳統的LED投光燈，其散熱燈體是用鋁件壓鑄成型，外表面噴粉，成本高，且散熱燈體外表面容易掉粉導致漏電。第二是傳統的LED投光燈，其光源採用COB光源，並增加電鍍鋁件反光杯進行發光，成本較高。第三是傳統的LED投光燈，其透光罩是使用玻璃成型，只作保護作用，同時所有配件使用螺絲連接，增加組裝成本且組裝效率慢。
技術實現要素：
本實用新型的目的在於針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的一種帶散熱結構的防水防觸電LED投光燈，它採用塑包鋁成型的散熱燈體，PC樹指注塑成型的透光罩，燈體與透光罩採用卡扣式連接；它具有結構簡單，成本低，不會漏電且組裝便捷等優點。
本實用新型所述的一種帶散熱結構的防水防觸電LED投光燈，它包括投光燈本體，該投光燈本體由出線密封接頭、散熱燈體、衝壓鋁膽、密封圈、鋁基板、自攻螺絲和透光罩組成；
所述散熱燈體由錐臺型底殼和殼框組成，該錐臺型底殼上設置有殼框；所述衝壓鋁膽設置在錐臺型底殼內，採用衝壓鋁件注塑成型，形成塑包散熱燈體；所述衝壓鋁膽的頂面框邊與散熱燈體的殼框之間形成密封圈凹槽；
所述散熱燈體的殼框的表面四周均勻設置有若干卡槽；所述密封圈凹槽內設置有密封圈；
所述衝壓鋁膽包括錐臺型鋁殼，錐臺型鋁殼底面的上下兩側均勻設置有若干鋁膽螺孔，該錐臺型鋁殼底面左側中部設置有鋁膽密封接頭通孔；
所述鋁基板安裝在散熱燈體內；所述鋁基板由板體和設置在板體表面上的若干LED燈珠組成，該若干LED燈珠通過並聯在電源線上；所述板體表面上下兩側對應設置有，與錐臺型鋁殼的鋁膽螺孔相配合的鋁基板螺孔；所述板體左側中部設置有鋁基板密封接頭通孔；所述鋁基板通過自攻螺絲擰旋固定在散熱燈體的底面上；
所述出線密封接頭穿設在鋁基板密封接頭通孔、鋁膽密封接頭通孔上；所述電源線穿插過出線密封接頭至外，其電源線的外端線頭上設置有插頭；
所述透光罩包括罩板，罩板表面上設置有與鋁基板上LED燈珠相配合的聚光透鏡，該罩板底面四周設置有與散熱燈體的卡槽相配合的卡頭；所述透光罩通過其卡頭卡設在散熱燈體上。
採用上述結構後，本實用新型有益效果為：本實用新型所述的一種帶散熱結構的防水防觸電LED投光燈，它採用塑包鋁成型的散熱燈體，PC樹指注塑成型的透光罩，燈體與透光罩採用卡扣式連接；它具有結構簡單，成本低，不會漏電且組裝便捷等優點。
【附圖說明】
此處所說明的附圖是用來提供對本實用新型的進一步理解，構成本申請的一部分，但並不構成對本實用新型的不當限定，在附圖中：
圖1是本實用新型爆炸結構示意圖；

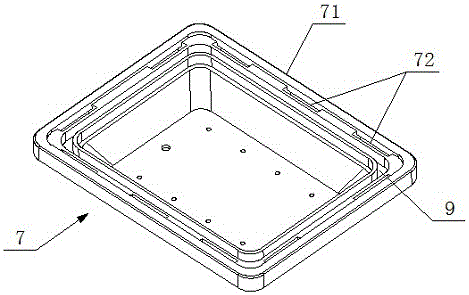

圖2是本實用新型的散熱燈體結構示意圖
圖3是本實用新型的衝壓鋁膽結構示意圖
圖4是本實用新型的鋁基板結構示意圖
圖5是本實用新型的透光罩正面結構示意圖
圖6是本實用新型的透光罩的背面結構示意圖
圖7是本實用新型的剖開的立體結構示意圖
圖8是本實用新型的俯視方向的立體結構示意圖
圖9是本實用新型的仰視方向的立體結構示意圖
附圖標記說明：
1、投光燈本體；2、透光罩；21、罩板；22、聚光透鏡；23、卡頭；3、自攻螺絲；4、鋁基板；41、板體；42、LED燈珠；5、密封圈；6、衝壓鋁膽；61、錐臺型鋁殼；62、鋁膽螺孔；63、鋁膽密封接頭通孔；7、散熱燈體；71、殼框；72、卡槽；73、錐臺型底殼；8、出線密封接頭；9、密封圈凹槽。
【具體實施方式】
下面將結合附圖以及具體實施例來詳細說明本實用新型，其中的示意性實施例以及說明僅用來解釋本實用新型，但並不作為對本實用新型的限定。
如圖1-圖9所示，本具體實施方式所述的一種帶散熱結構的防水防觸電LED投光燈，它包括投光燈本體1，該投光燈本體1由出線密封接頭8、散熱燈體7、衝壓鋁膽6、密封圈5、鋁基板4、自攻螺絲3和透光罩2組成；
如圖2所示，所述散熱燈體7由錐臺型底殼73和殼框71組成，該錐臺型底殼73上設置有殼框71；所述衝壓鋁膽6設置在錐臺型底殼73內，採用衝壓鋁件注塑成型，形成塑包散熱燈體；所述衝壓鋁膽6的頂面框邊與散熱燈體7的殼框71之間形成密封圈凹槽9；
所述散熱燈體7的殼框71的表面四周均勻設置有若干卡槽72；所述密封圈凹槽9內設置有密封圈5；
如圖3所示，所述衝壓鋁膽6包括錐臺型鋁殼61，錐臺型鋁殼61底面的上下兩側均勻設置有若干鋁膽螺孔62，該錐臺型鋁殼61底面左側中部設置有鋁膽密封接頭通孔63；
如圖4所示，所述鋁基板4安裝在散熱燈體7內；所述鋁基板4由板體41和設置在板體41表面上的若干LED燈珠42組成，該若干LED燈珠42通過並聯在電源線上；所述板體41表面上下兩側對應設置有，與錐臺型鋁殼61的鋁膽螺孔62相配合的鋁基板螺孔43；所述板體41左側中部設置有鋁基板密封接頭通孔44；所述鋁基板4通過自攻螺絲3擰旋固定在散熱燈體7的底面上；
如圖9所示，所述出線密封接頭8穿設在鋁基板密封接頭通孔44、鋁膽密封接頭通孔63上；所述電源線穿插過出線密封接頭8至外，其電源線的外端線頭上設置有插頭；
如圖5-圖6所示，所述透光罩2包括罩板21，罩板21表面上設置有與鋁基板4上LED燈珠42相配合的聚光透鏡22，該罩板21底面四周設置有與散熱燈體7的卡槽72相配合的卡頭23；所述透光罩2通過其卡頭23卡設在散熱燈體7上。
本實用新型中，各構件的功能作用如下：
1）透光罩：利用高透光PC樹脂注塑成型，罩板表面中間設置有透鏡聚光，且具有光學角度功能。罩板底面四周設計卡扣結構（其底面四周設置有卡頭），與散熱燈體7的卡槽形成卡扣結構。
2）自攻螺絲：連接鋁基板與散熱燈體，使得鋁基板緊密貼合在燈體的鋁件（衝壓鋁膽）上，使LED燈珠上的溫度快速傳遞到散熱燈體上。
3）鋁基板：鋁基板上設置有若干LED燈珠，多點一體，可以達到COB一樣的光效，同時能夠節省材料成本。
4）密封圈：直接安裝在散熱燈體上，與透光罩配合，起防水作用。
5）衝壓鋁膽：直接與散熱燈體注塑成型，做成塑包鋁燈體，提高散熱效果。
6）散熱燈體：直接與衝壓鋁膽注塑成型，做成塑包鋁燈體，利用熱傳遞散熱方式，提高散熱效果。
7）出線密封接頭：保證出線口不漏水。
本實用新型與傳統的投光燈相比有如下優點：
1）散熱燈體使用塑包鋁成型，利用熱傳遞散熱方式散熱，外表面是塑件，內部是鋁件，在保證散執熱效果的情況下，很好地解決金屬漏電問題，同時節省材料成本。
2）透光罩使用高透光PC樹脂注塑成型，中間設計有透鏡聚光結構，組合了現在LED投光燈的反光杯和玻璃透光罩兩個配件的功能，且發光效果更加有效。
3）多點一體光源，可以達到COB一樣光效，同時節省材料成本。
4）散熱燈體與透光罩連接方式，採用卡扣式連接，改變現在的螺絲連接結構方式，提高組裝效果及降低組裝成本。
本設計裡，鋁基板上設置的若干LED燈珠，所涉及的簡單電路是本行業人員能夠輕易實現的，屬於現有技術，故不作詳細闡述。
本設計裡，出線密封接頭8設置在投光燈本體1上的位置如圖9所示；使用時電源線從出線密封接頭8穿出，通過其端頭的插頭取電，從而可以接通電源。
本實用新型所述的一種帶散熱結構的防水防觸電LED投光燈，它採用塑包鋁成型的散熱燈體，PC樹指注塑成型的透光罩，燈體與透光罩採用卡扣式連接；它具有結構簡單，成本低，不會漏電且組裝便捷等優點。
以上所述僅是本實用新型的較佳實施方式，故凡依本實用新型專利申請範圍所述的構造、特徵及原理所做的等效變化或修飾，均包括於本實用新型專利申請範圍內。
