怎麼製作小型電源（如何DIY動手製作電源電子設備）

2023-04-20 06:00:56 1

還記得小時候，我拆收音機，拆電扇，拆好再組裝忙得不亦樂乎，而今在忙碌的生活中，我都差點忘記生活中隨處都有實用而有趣的發明創造。一起來DIY獨一無二的電源電子設備吧！

一盒巧克力蛋卷，你以為這緊緊只是一盒零食嗎？

反過來看看，真身是一個手電筒

下面詳解DIY過程：

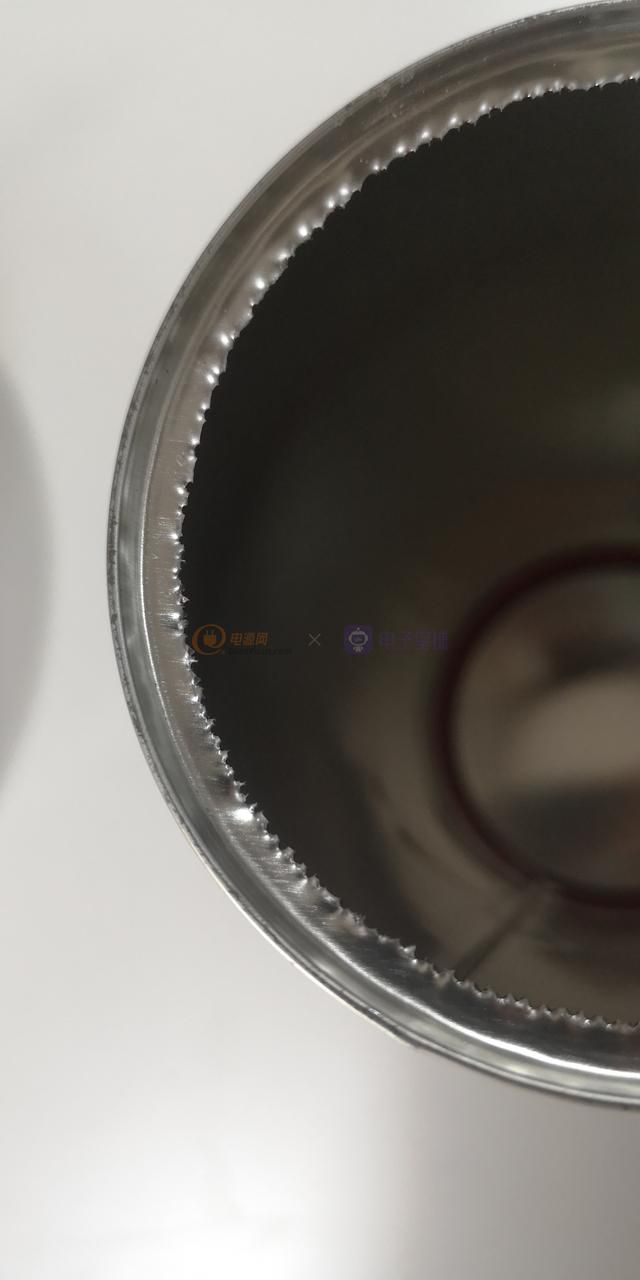

底部先打通，用釘子連續密集打孔一圈，就可以拿掉底部蓋子。

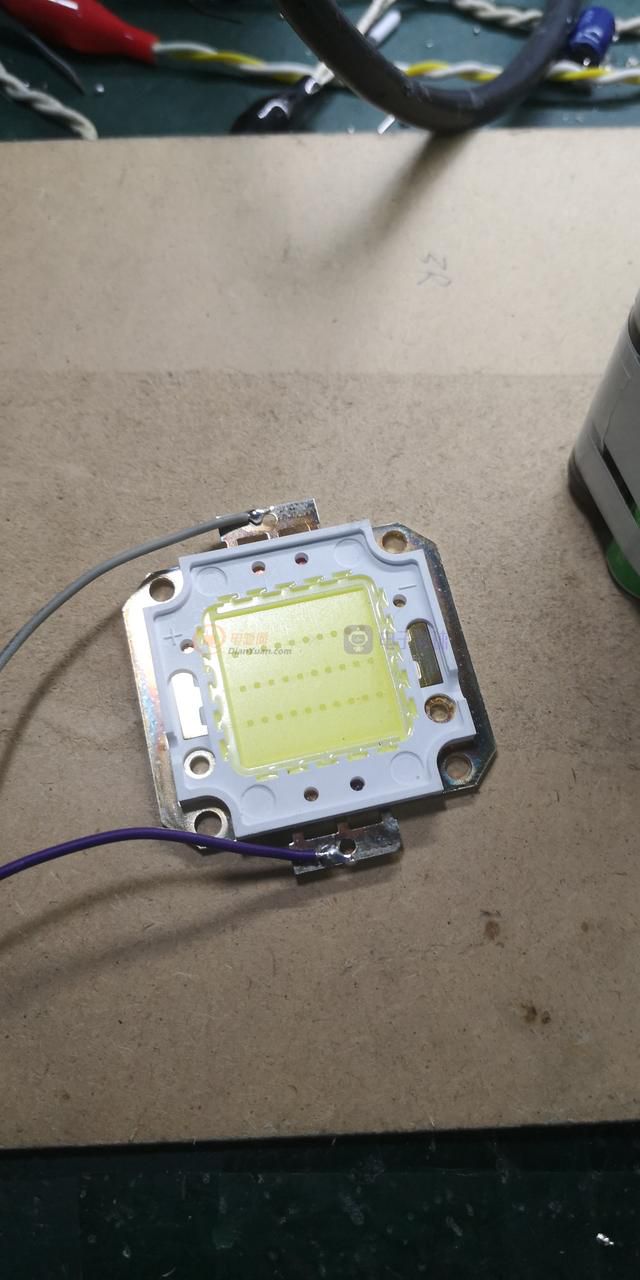

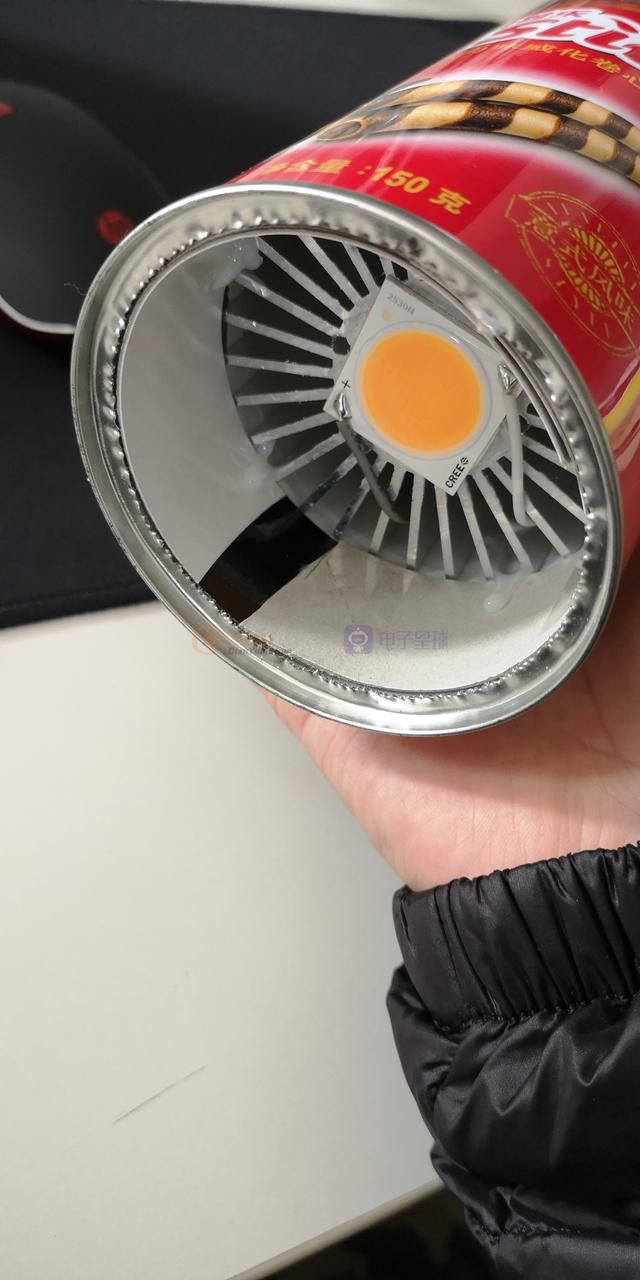

準備一個大功率LED燈珠，內部有30顆晶圓，每一顆1W，峰值功率3W

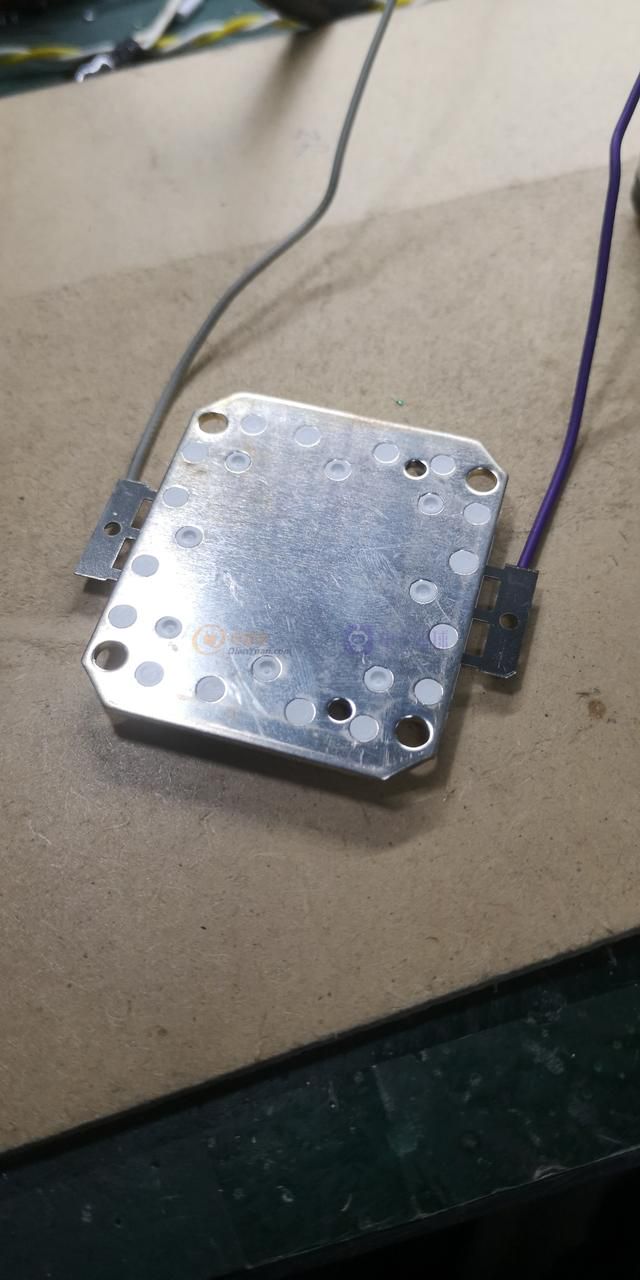

背面自帶鋁基板，散熱槓槓的……

前段時間仿了一個變壓器隔離驅動感覺效果還可以，用手頭上現有幾樣材料搭了個實驗電路實測了一下。

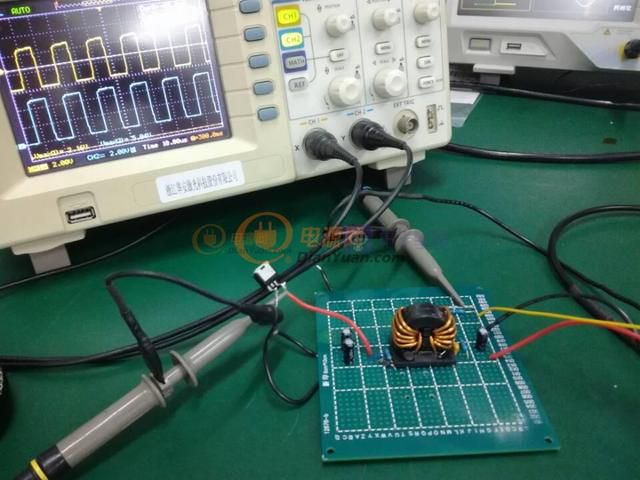

圖1-1測試現場

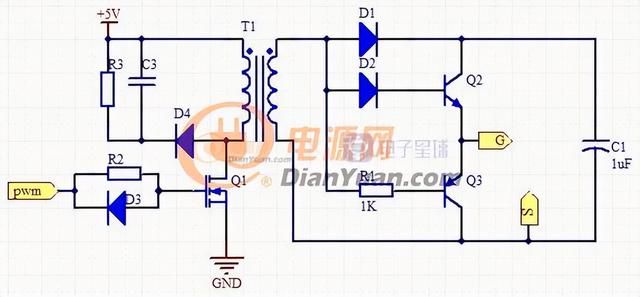

圖1-2原理圖

隔離變壓器是用的一個1.5mH的工模電感，輸入信號是由信號發生器提供的，放電電阻忘記加了不過貌似並不會影響測試。

這種類型的驅動沒有電容串在電路中所以動態特性會比較好，不會出現佔空比突然變化引起的誤觸發問題，測試中快速改變佔空比或快速改變開關頻率都未發生異常，突然關掉、開啟驅動信號驅動電路也工作正常。不同開關頻率的波形如下。

圖1-3 20%佔空比10K-100K的驅動波形

圖1-3中藍色波形為PWM輸入信號黃色波形為輸出信號Vgs，相同開關頻率不同佔空比的波形如下。

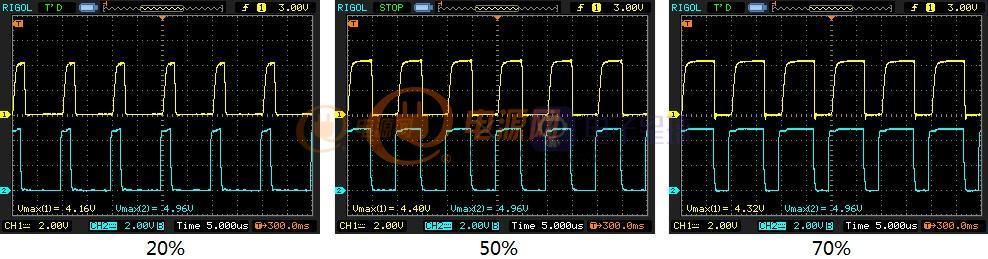

圖1-4 20%-70%佔空比100KHz的驅動波形

這種類型的的驅動設計起來相對容易些，需要注意的是隔離變壓器漏感要小勵磁電感要適當。漏感大了會影響輸出的上升沿，勵磁電感大了會影響下降沿小了會影響效率。下面的是200KHz時的波形現象明顯些……

最近，把充電寶、粉絲顯示器與小鍵盤組合起來做了一個東西。

具體步驟如下：

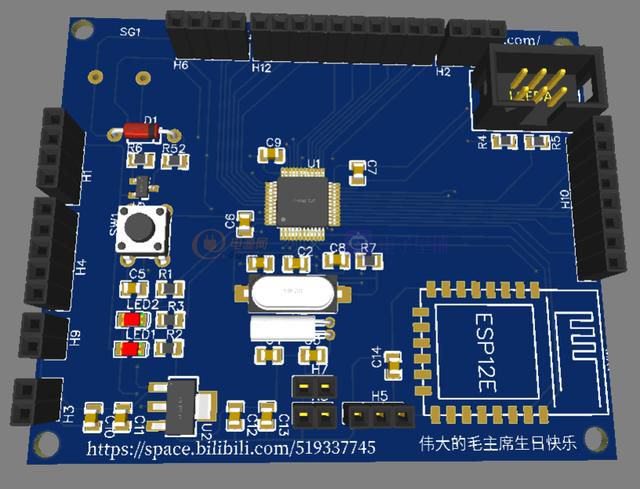

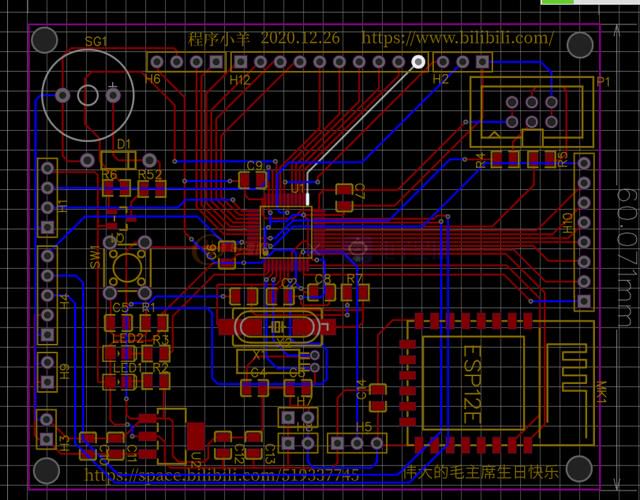

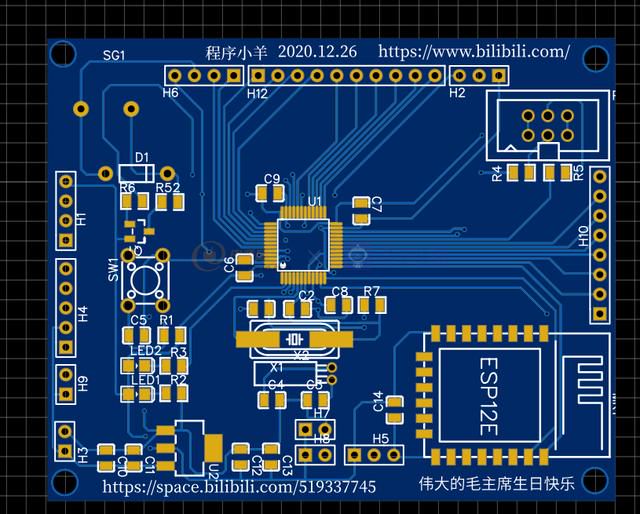

首先設計PCB板

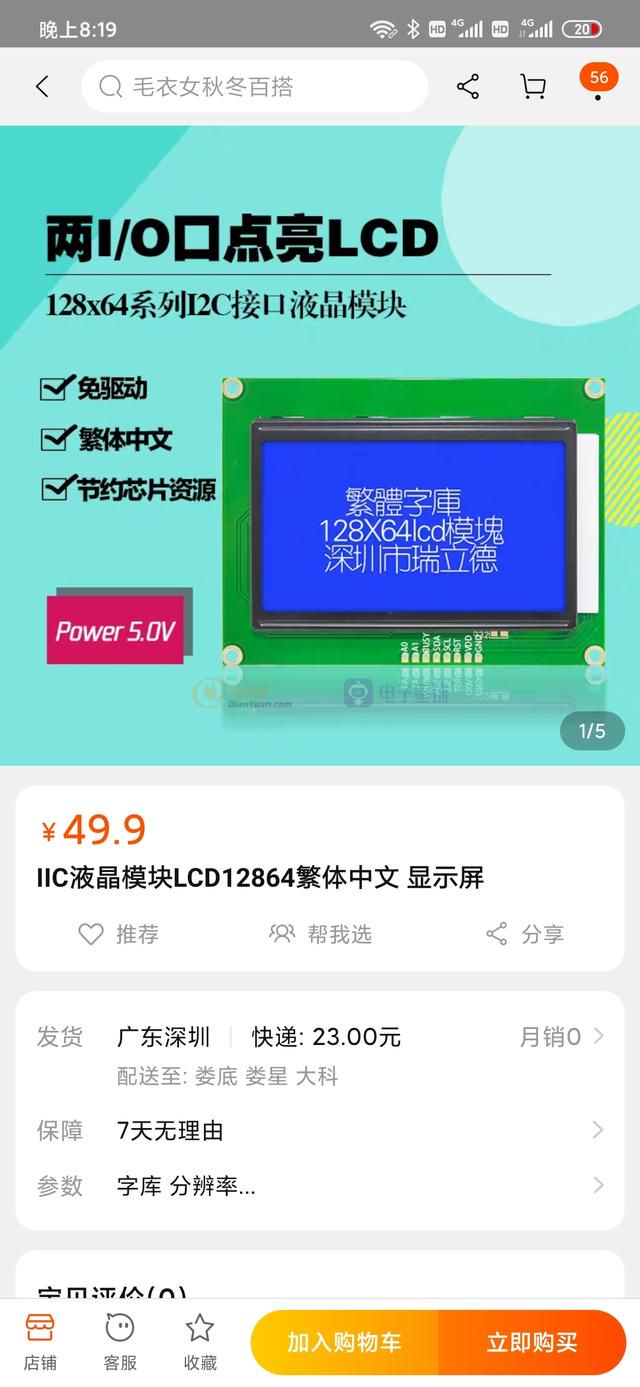

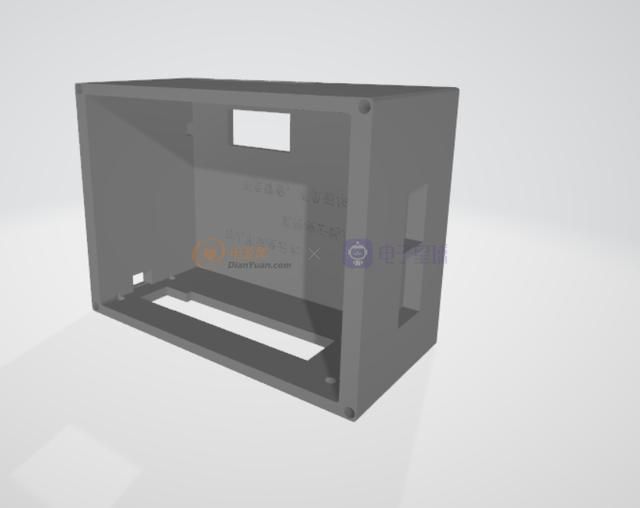

然後設計外殼，右邊是液晶（IIC協議，引腳少）

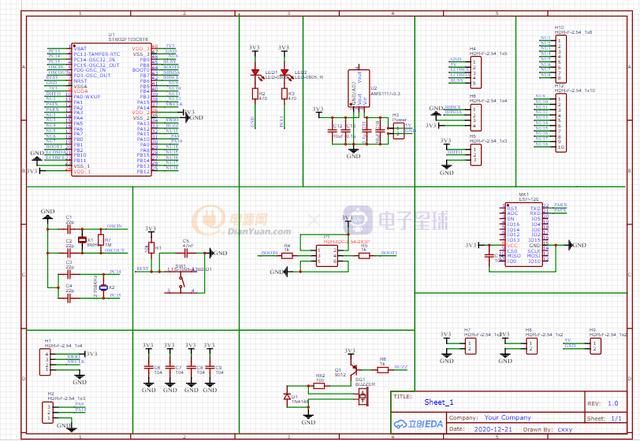

再然後設計小鍵盤電路圖……

實現目標

所需工具及環境

模塊簡介

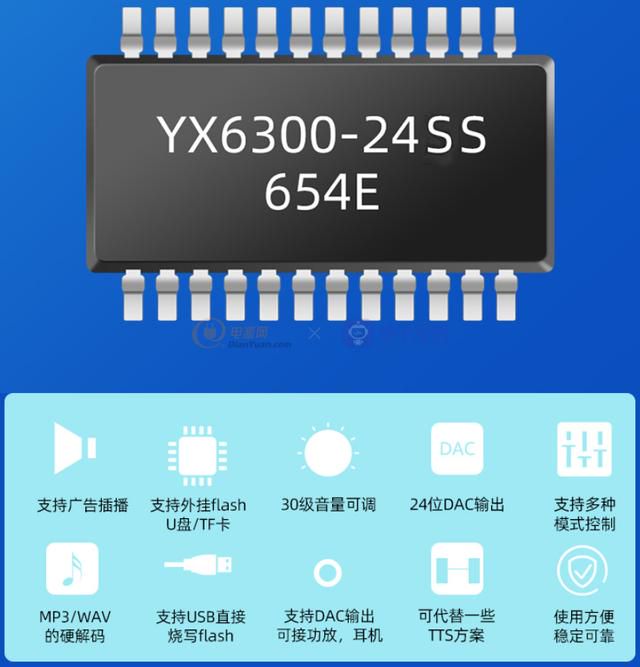

該模塊是一個基於高音質MP3音樂晶片的MP3音樂播放器模塊。支持採樣率是8KHz ~ 48KHz的MP3、WAV格式文件。

板載Micro SD（TF:Trans-flash Card）卡座，可插上存了音樂文件的Micro SD卡。

單片機可以通過串口發送命令進行切換音樂、調節音量、播放模式等操作。

用戶也可以通過USB轉串口模塊對該模塊進行調試。模塊與UNO/AVR/ARM/PIC等單片機系統兼容。

模塊特點如下：

模塊應用場景

模塊支持組合播放功能，所以可以實現報時、報溫度，在一定程度上可以替代一些昂貴的 TTS 方案，具體的應用場景如下：

基本參數

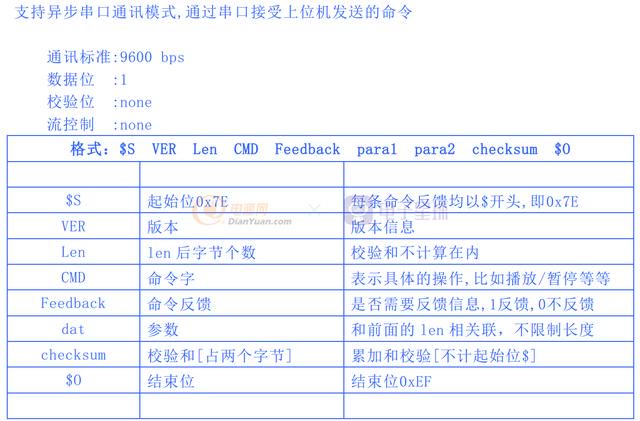

通訊協議

手動計算校驗位

發送的指令，去掉起始和結束。將中間的 6 個字節進行累加，最後取反再 1 即得到校驗碼……

今天給大家分享一個實踐型的例子，自已搞的12V/1A適配器，後續我會按照設計流程來分享自已的設計過程，歡迎大家前來討論。

第一部分我會先更新設計參數，電路架構與原理圖之類，器件選型，變壓器設計，這四大塊；

一.設計參數：

1.輸入電壓範圍：90-264V

2.工作頻率：50/60赫茲

3.輸出電壓：正常開關機情況下，電壓範圍為11.4-12.6V

4.輸出電流：1A

5.負載調整率：客戶要求為5%

6.效率：80%

7.空載功率損耗：＜0.075W

8.電壓調整率：5%

9.紋波電流小於120mV

上述參數當時客戶提出的要求不高，現在很多客戶要求高很多，需要與時俱進才行，不然跟不上時代了，一切以客戶為中心。

二.電路架構與原理圖

整機功率不大，所以採用基本的反激電路基本能滿足，具體圖紙如附件圖片

三.常規元件的選用（此處很多參數設定拜讀電源論壇裡某大神的帖子後，所選定的。）

1.輸入濾波電容器的選擇

為了降低整流濾波的輸出紋波，輸入濾波電容的容量必須選用合適，由於輸入電壓的參數為90-264V，輸出功率為12W，所以C1我選擇取值為10uF。

2.輸入整流橋的選擇

根據交流輸入有效值IRms電流，由於整流橋通過的是窄脈衝電流，因此整流橋的平均整流電流Id>IRms，所以整流橋選用為MB10F(1A/1KV)。

3.輸出電容的選擇

一般我是根據輸出電流來進行選擇（1A≈1000uF），這款電源的輸出電流為1A，所以我選取電容的容量為1000uF/16V。

4.輸出整流二極體的選擇

次級整流二極體一般會選用肖特基二極體，此處我選用的參數為5A/100V（後面會有詳細的計算）

其他的元件就不要一一進行說明，基本上我們參數是根據實際調試過程中，慢慢確認最終的參數，我也就不再進行說明。

四.變壓器的設計

根據經驗來，該功率等級，我選用EE16磁芯來製作變壓器

1.確定反射電壓VR與VD

此款電源的最高輸入電壓為264V,所以整流後的直流電壓為1.414X264=373V，選用的晶片是內置620V的MOS，留取100V的安全裕量，所以VD的值為620V-100V-373V=147V，這裡我選用100V的整流管。所以VD=100V

VR一般根據輸出的電壓進行選擇，由於VD為100V，留取30V裕量，VR選擇為70V左右。

2.確定匝比(N)

輸出二極體的正向壓降為0.5V（一般肖特基的正向壓降為0.5V左右，快恢復二極體的正向壓降為0.7V左右）匝比為VR/VO 0.5=5.6……
