前言

mophie推出了一款小巧的powerstation mini移動電源，這款移動電源採用鋁合金外殼設計，小巧便攜。內置5000mAh電池，支持20W輸出功率，能夠在30分鐘內為iPhone充電50%，並能夠為手機增添21小時的視頻播放時間。

這款移動電源為單USB-C口設計，支持18W充電輸入和20W充電輸出，隨包裝配送一條USB-C充電線，可方便的搭配USB-C充電器使用。下面充電頭網就對這款移動電源進行拆解，看看內部的設計和做工怎麼樣。

mophie20W移動電源開箱

包裝盒為黑白配色的簡約設計風格，正面印有充電寶外觀圖、名稱以及特色等。

背面是產品接口、性能相關描述以及認證等信息，通過了FCC、CE認證。

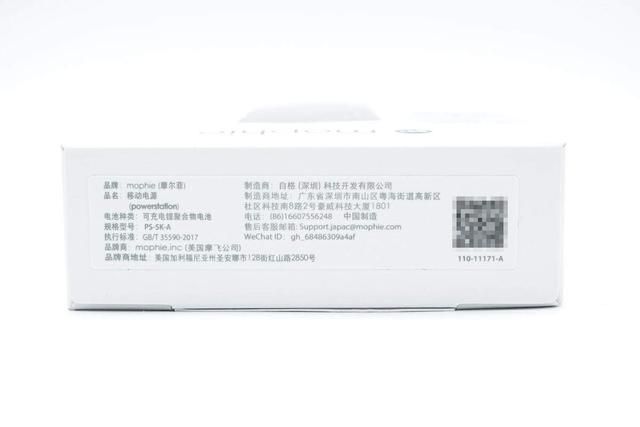

側面貼有產品規格參數銘文貼紙。

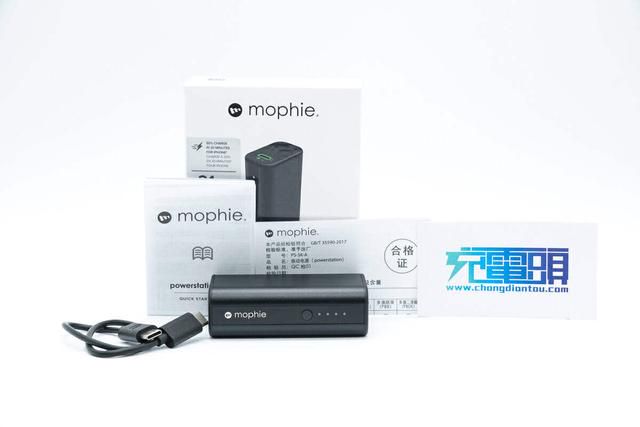

包裝內含移動電源、C to C短線、使用說明書以及合格證。

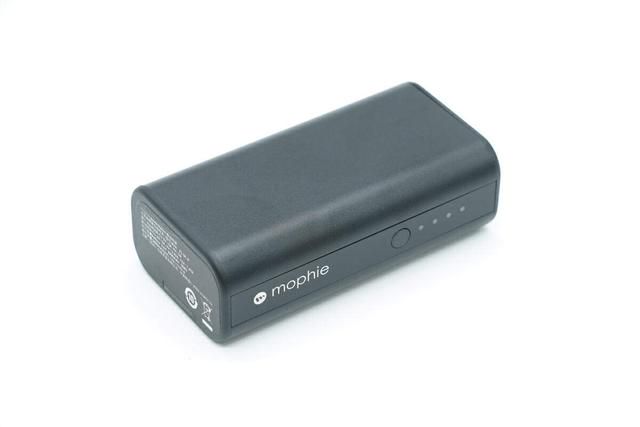

mophie迷你20W充電寶整體採用鋁合金 ABS塑料材質製作，細紋磨砂外殼設計，手感絲滑，不易殘留指紋。

頂部配置單USB-C接口，接口旁印有充電頭、閃電以及20W標識，表明接口支持快充輸入和輸出，並且最大功率達20W。接口右邊還貼有相應輸入輸出規格貼紙。

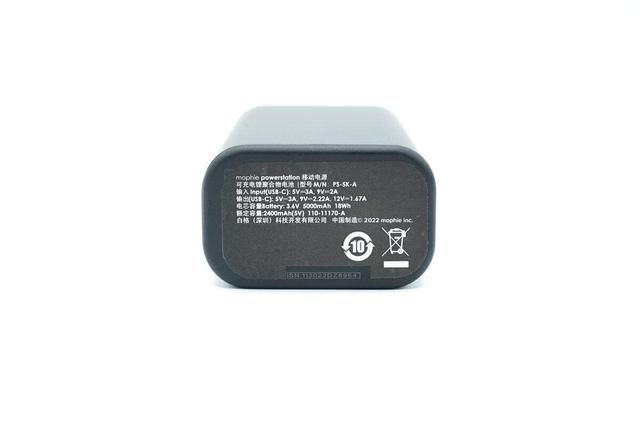

機身底部貼有移動電源銘牌貼紙

品牌：mophie（摩爾菲）

型號：PS-5K-A

輸入：5V3A，9V2A

輸出：5V3A，9V2.22A，12V1.67A

電芯容量：3.6V 5000mAh 18Wh

額定容量：2400mAh（5V）

品牌商：mophie inc.（美國摩飛公司）

製造商：自格（深圳）科技開發有限公司

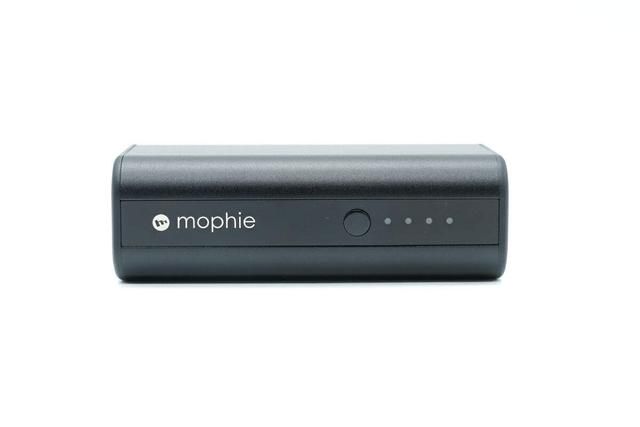

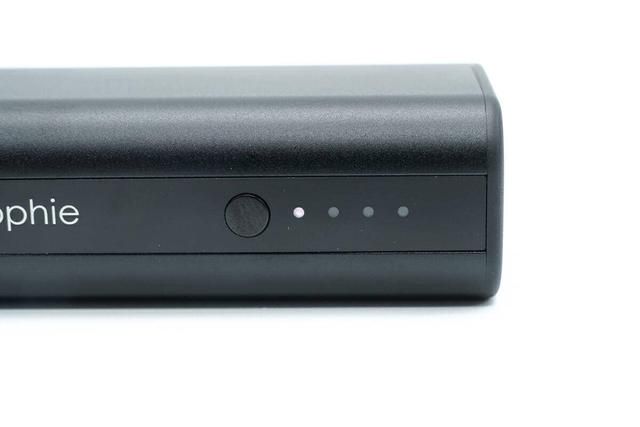

側面採用透明的亮面橫條框設計，左側為 mophie 品牌Logo，右側為開關機按鈕、四顆LED電量指示燈。

開啟後，指示燈顏色為霧白色，LED燈珠亮起數量代表不同電量範圍。

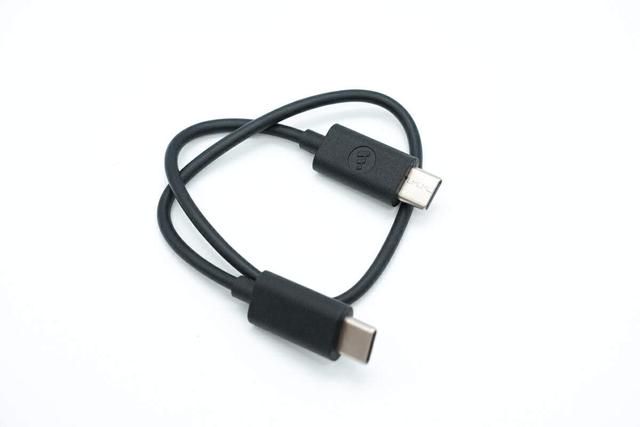

附贈C to C充電線材置於配件盒中，並無扎帶捆綁。

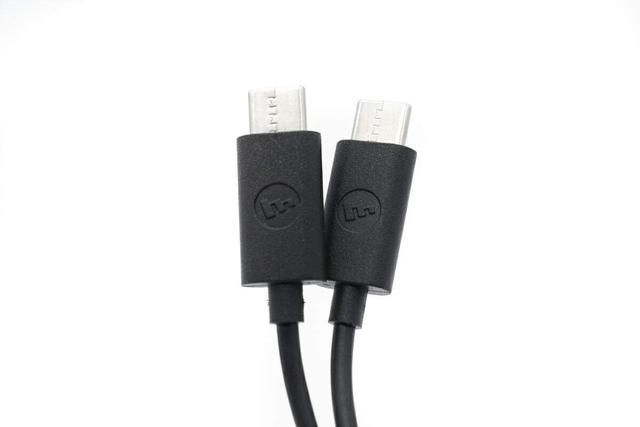

C to C充電線子端與線身部分採用一體注塑成型，子端外殼均有圓形凹印 mophie 品牌Logo。

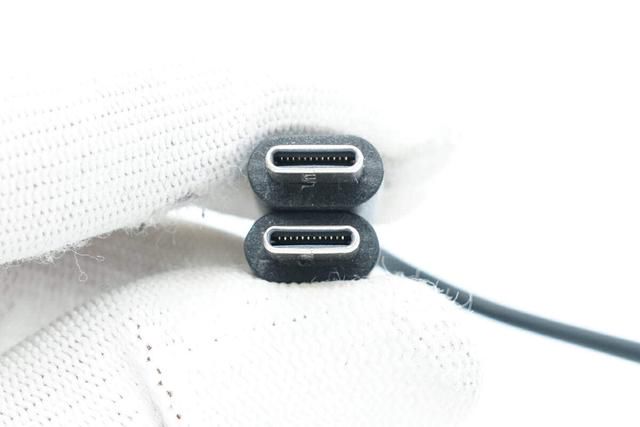

接口端子內部為滿pin腳24 pin設計。

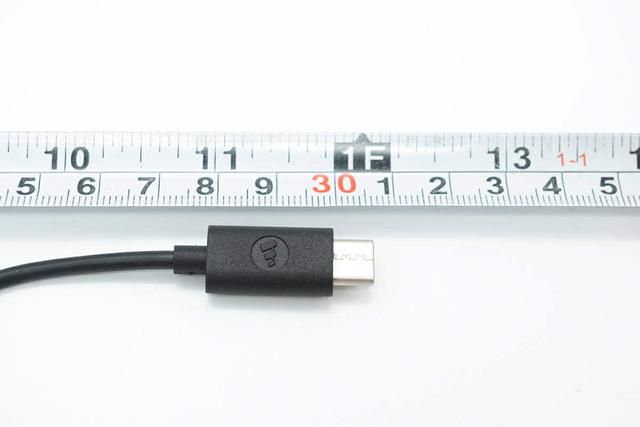

C to C線材長度約為31cm，滿足日常使用充電寶場景的長度需求。

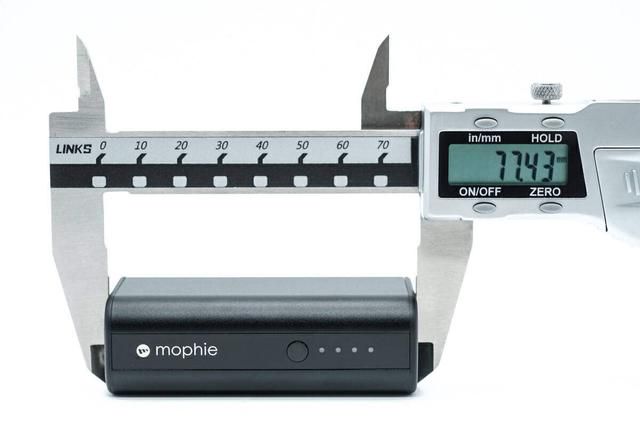

測得mophie迷你20W充電寶長度為77.43mm。

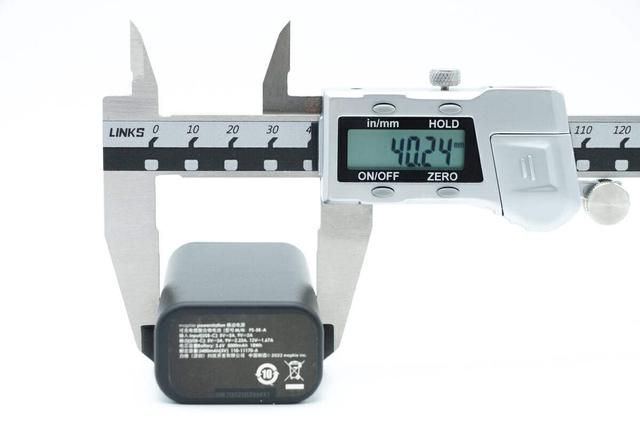

寬度為40.24mm。

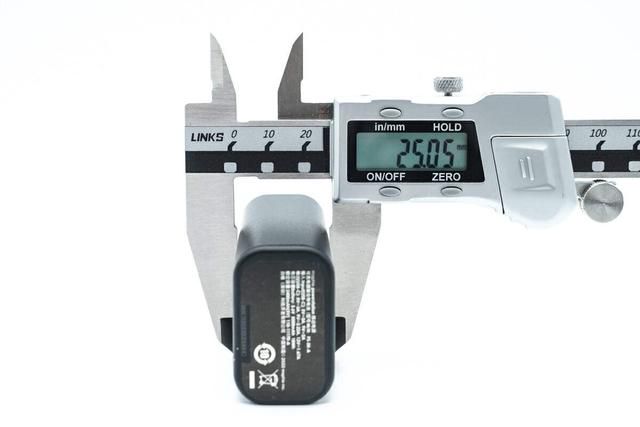

厚度為25.05mm。

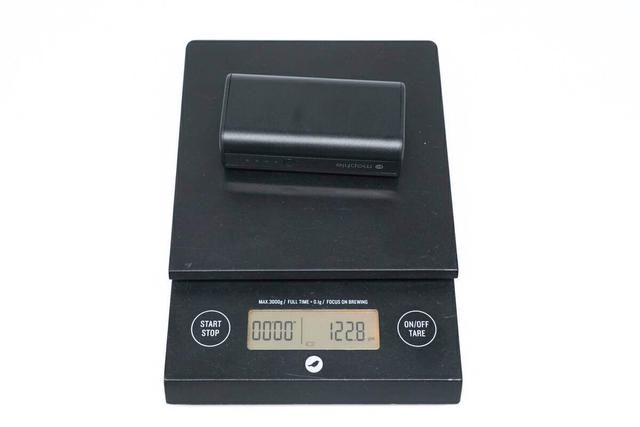

另外測得充電寶重量約為123g。

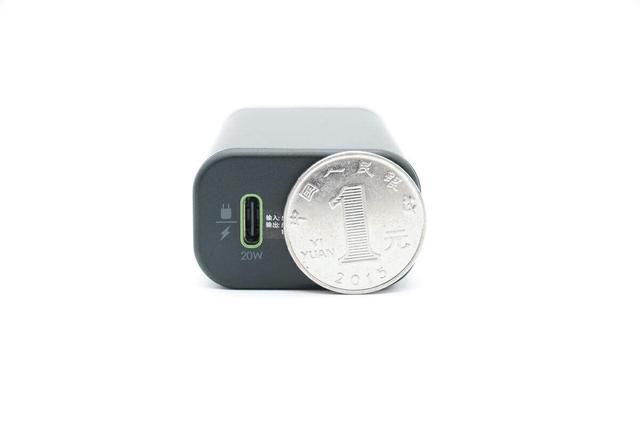

機身厚度和一元硬幣直徑相當。

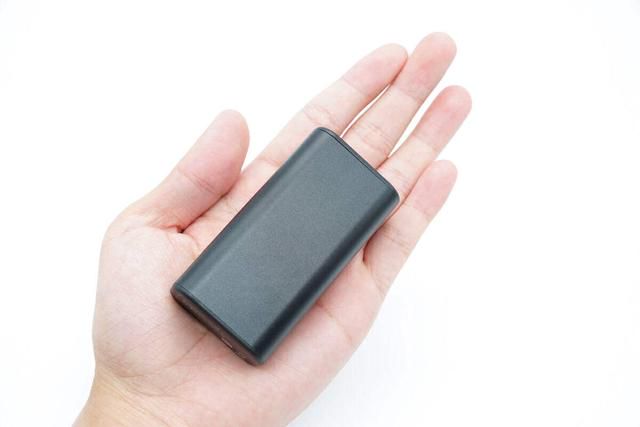

放在成年男性手掌中對比，觀感精緻小巧。

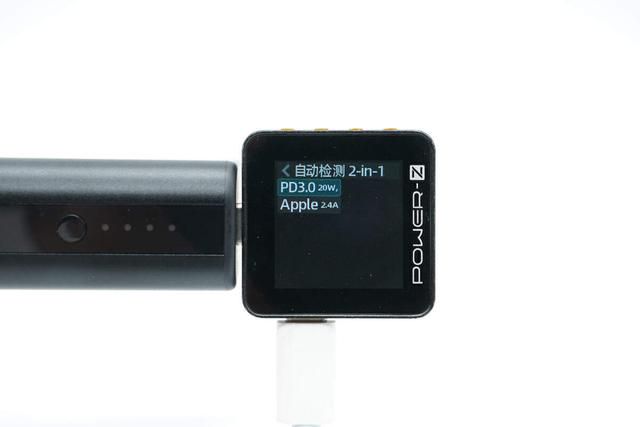

使用ChargerLAB POWER-Z KM002C測得USB-C口支持PD3.0、Apple 2.4A充電協議。

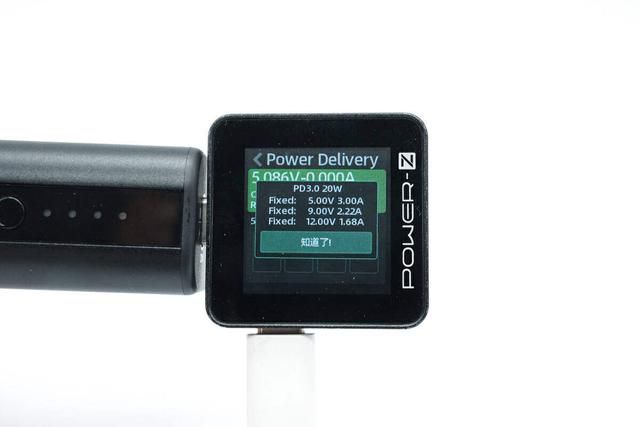

PDO報文方面，實測USB-C接口具備5V3A、9V2.22A、12V1.68A三組固定電壓檔位。

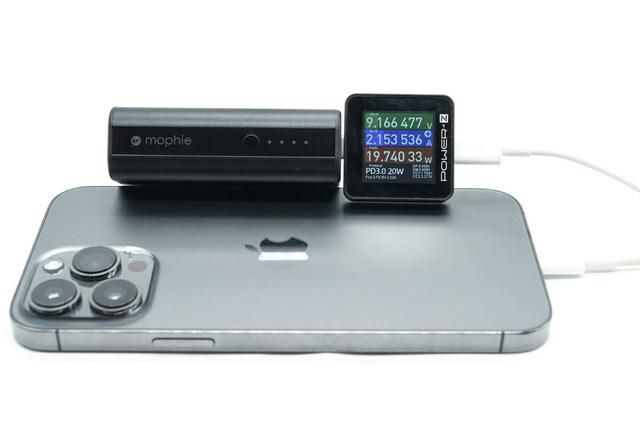

最後使用這款移動電源為iPhone 13 Pro Max充電，功率為9.17V 2.15A 19.74W。

mophie 20W移動電源拆解

看完了這款移動電源的開箱和測試，下面就進行拆解，一起看看內部的設計和做工。

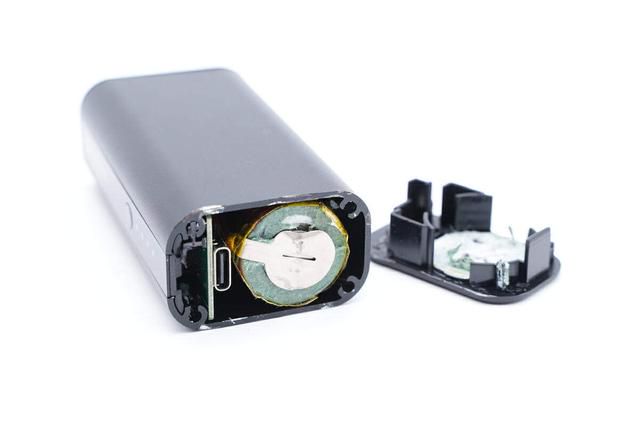

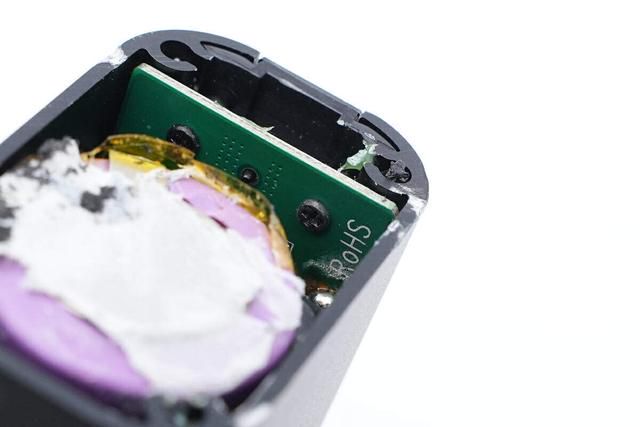

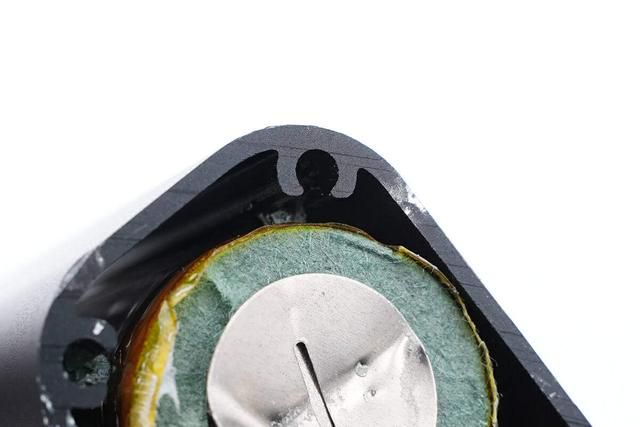

首先拆下USB-C接口面板，內部固定PCBA模塊和電池。電池正極粘貼青稞紙絕緣，並打膠固定。

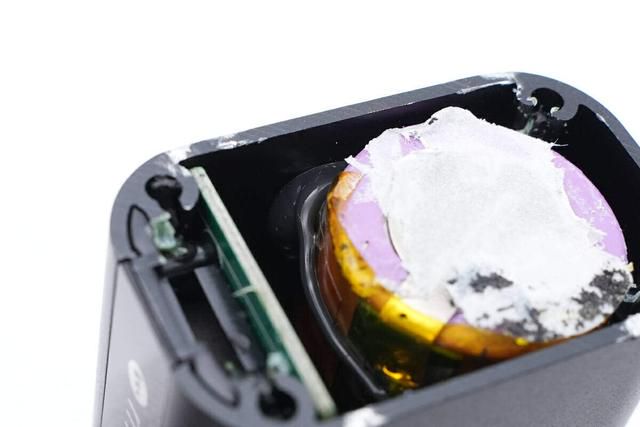

另外一側電池負極也打膠固定。

移動電源採用鋁合金外殼，堅固耐用。

內部PCBA模塊通過螺絲固定在外殼塑料件上。

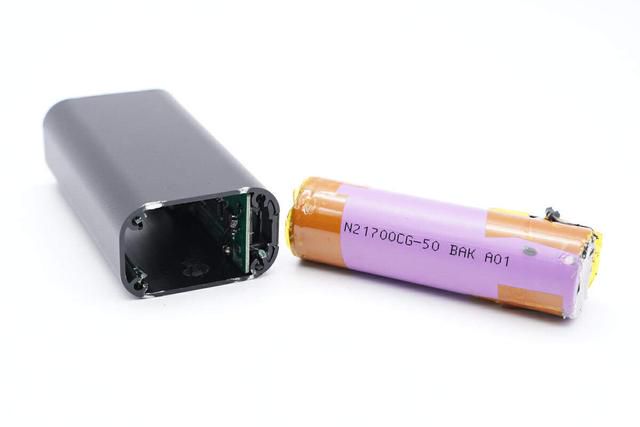

剪斷連接導線，取出內部電池。

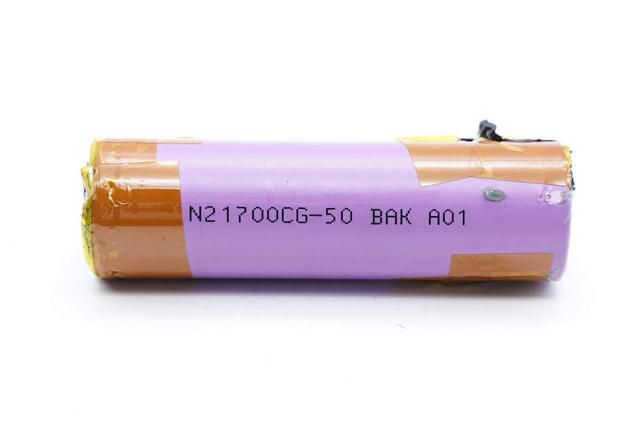

移動電源內置21700電池來自BAK比克，容量為5000mAh，最大放電電流10A。

電池正極粘貼青稞紙絕緣，點焊鎳片連接。

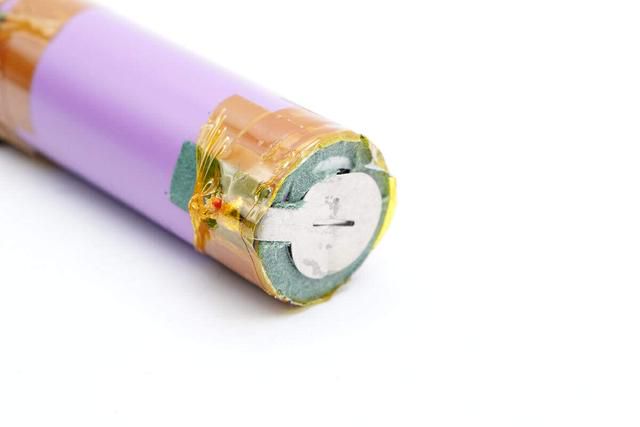

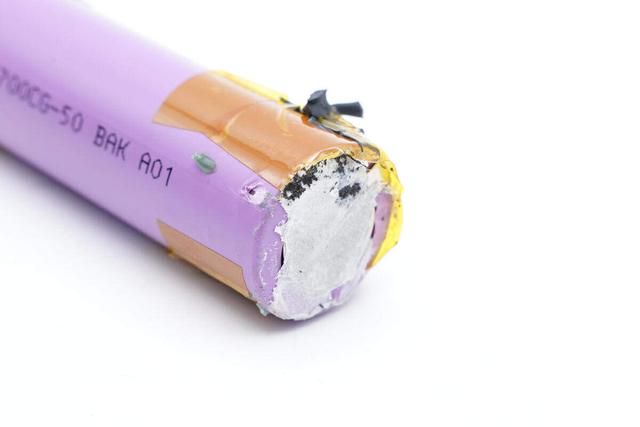

電池負極同樣點焊鎳片連接。

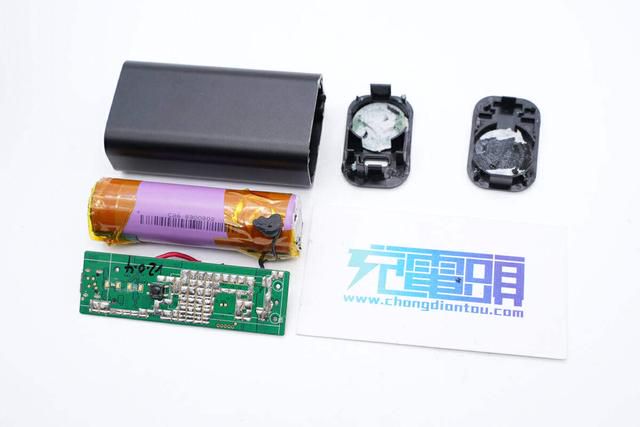

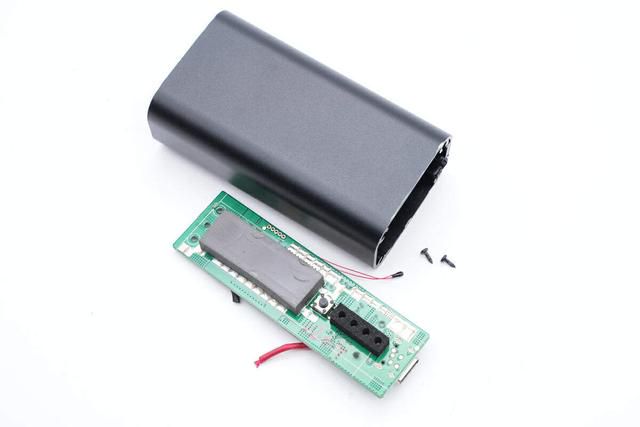

擰下固定螺絲，取出內部PCBA模塊。

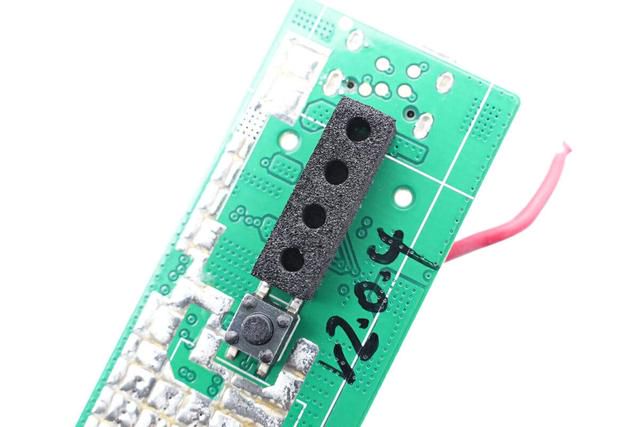

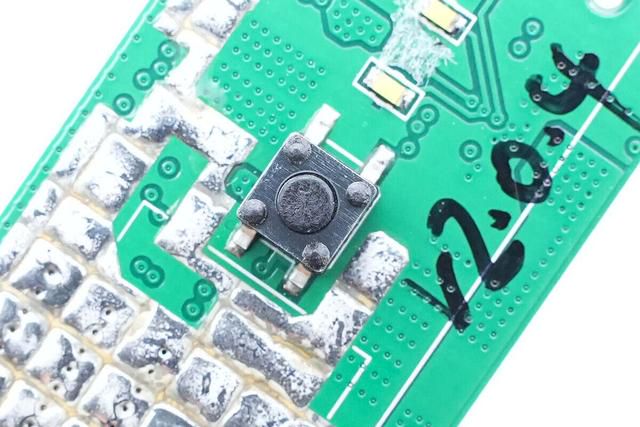

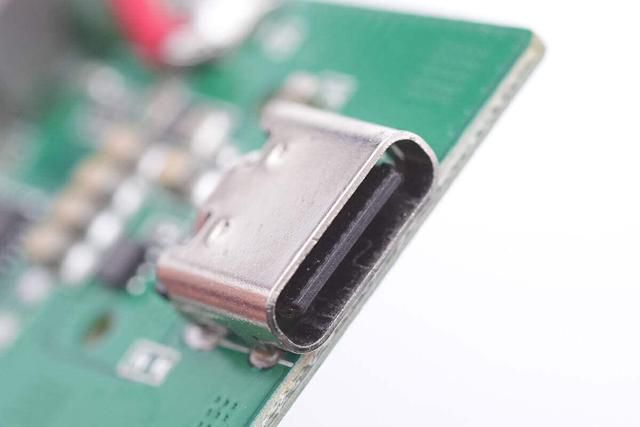

PCBA模塊對應外殼的位置粘貼一條導熱膠，用於散發充電時產生的熱量。在導熱膠條右側是電源按鈕和電量指示燈。

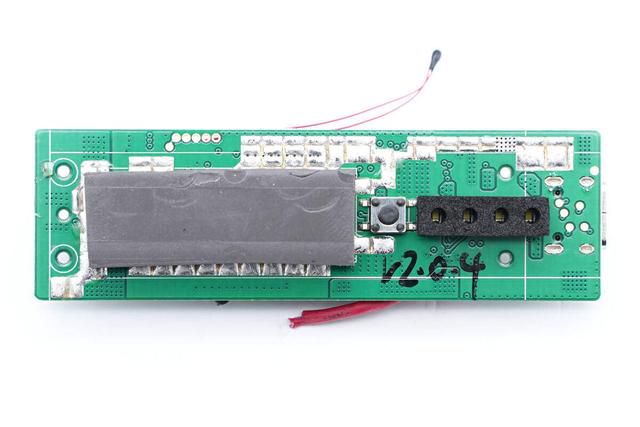

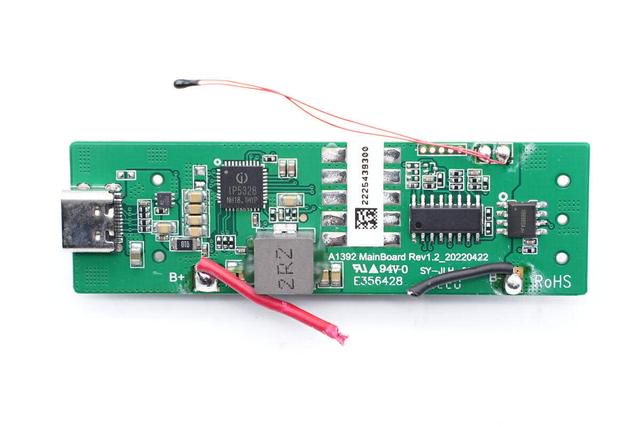

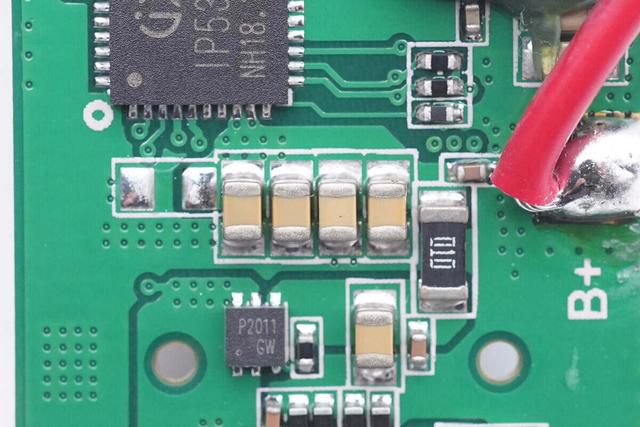

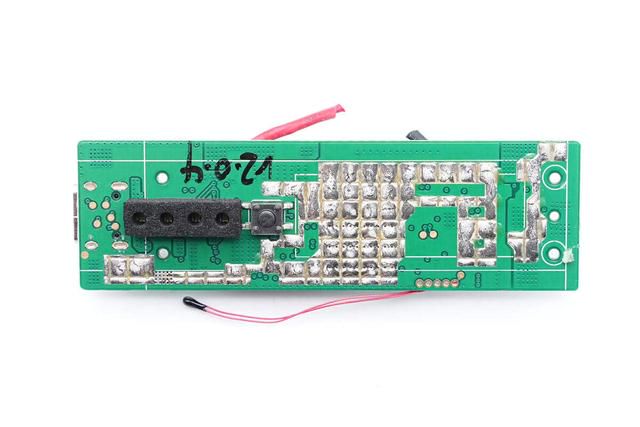

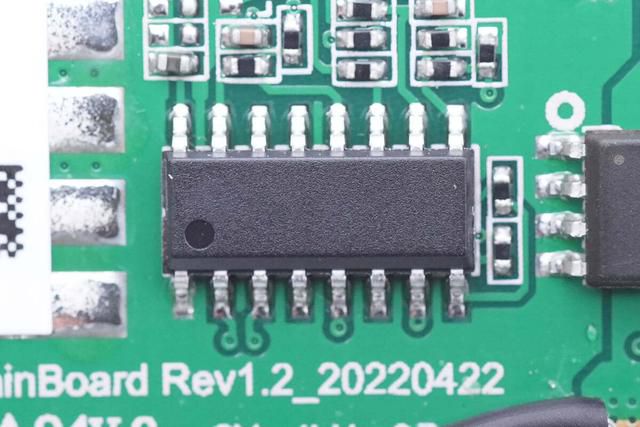

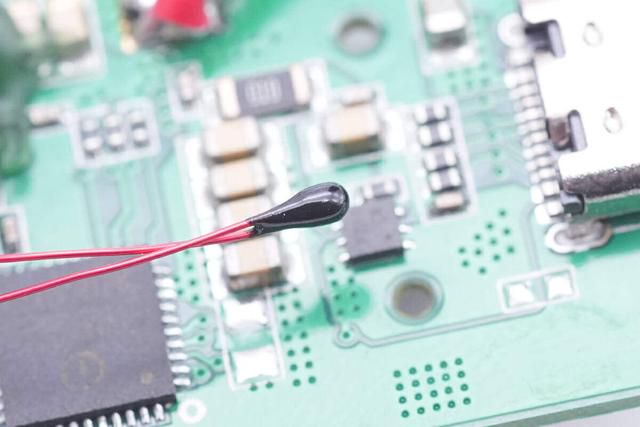

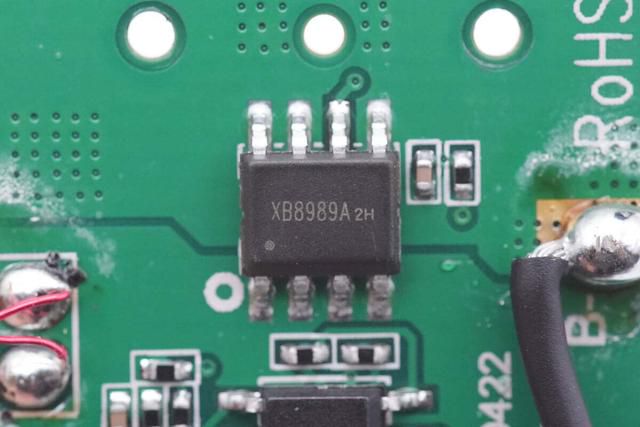

PCBA模塊另外一面焊接一顆高集成電源晶片，合金電感，主控單片機和電池保護晶片。

撕下導熱膠條，在導熱膠條下面，PCB銅箔露銅加錫，增強散熱性能。

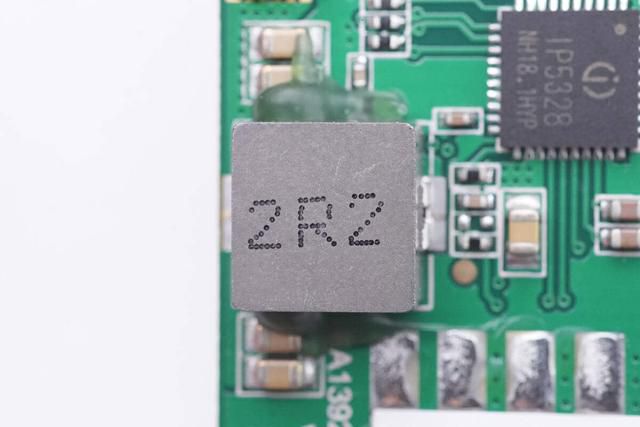

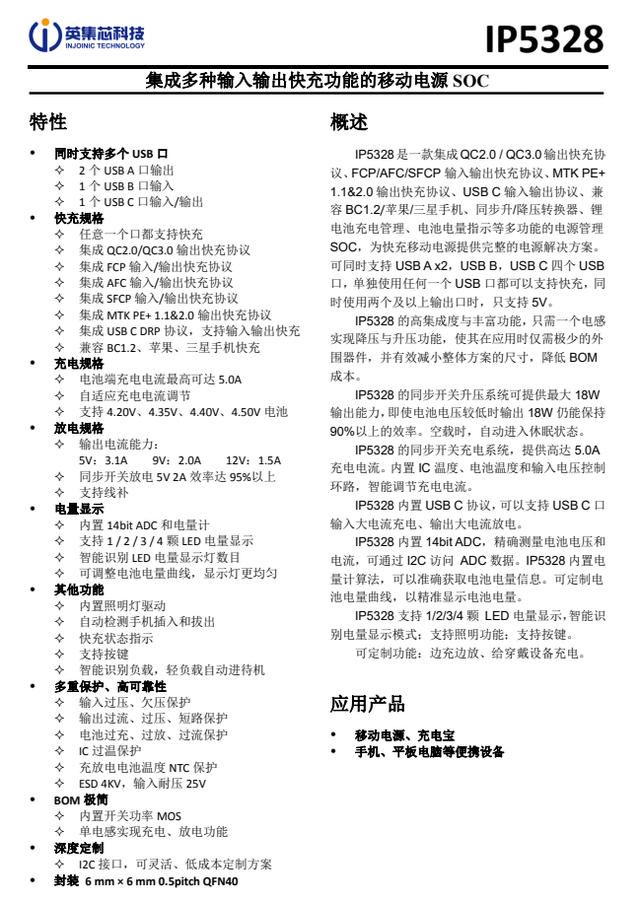

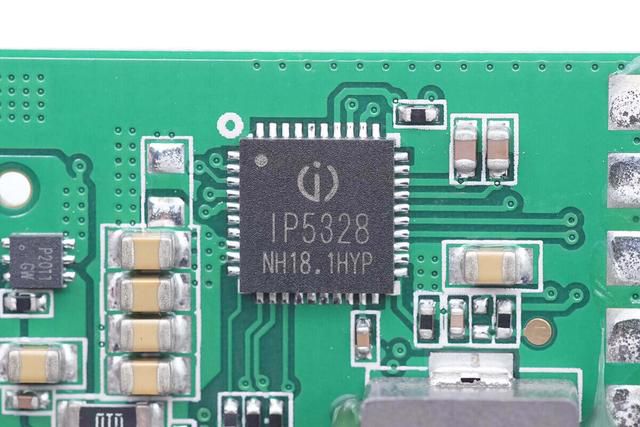

移動電源主控晶片採用英集芯IP5328P，集成了升降壓和協議識別功能。得益於高集成度，晶片外圍器件少，所以IP5328很適合應用於小尺寸PCB設計。同時英集芯IP5328P還集成QC2.0/QC2.0/ QC 3.0 輸出快充協議，並且通過了QC3.0高通認證，證書編號：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2輸入 /輸出充電協議。
