一種手機攝像頭防護玻璃平面度檢具的製作方法

2023-05-10 04:45:26 1

本實用新型涉及一種手機攝像頭防護玻璃平面度檢具。

背景技術：

日常用手機攝像的已經很普遍，同時成像質量也有了進一步的要求，相應的手機攝像頭防護玻璃的平面度直接影響到成像的失真。通常我們的手機防護玻璃(包含手機攝像頭防護玻璃)是採用雷射平面儀和雷射平面幹涉儀進行檢驗。以上設備價格昂貴，檢測環境要求高。

技術實現要素：

本實用新型針對現有技術的不足而提供了一種操作簡便，成本較低，精度高，可以有效檢驗手機攝像頭防護玻璃平面度的一種手機攝像頭防護玻璃平面度檢具。

本實用新型採用如下技術方案實現：一種手機攝像頭防護玻璃平面度檢具，包括安裝盒，所述安裝盒內安裝有真空發生裝置，所述安裝盒上安裝有平晶固定底座，所述平晶固定底座上從下到上依次密封安裝有密封墊、白色背景片、平晶和工件定位底座，所述工件定位底座將工件在水平面上定位，所述工件的底部直接放置在平晶上，所述平晶固定底座、密封墊、白色背景片、平晶上設有相互連通的與工件位置相匹配的真空吸孔，所述真空吸孔與真空發生裝置連接。

所述真空吸孔與工件上攝像頭成像區域設有1-8MM的距離，防止真空吸孔對攝像頭成像區域的幹擾，保證攝像頭成像區域與平晶完全貼合。

所述工件定位底座旋裝在平晶固定底座上，並且將平晶、白色背景片和密封墊密封安裝在平晶固定底座與平晶固定底座之間。

所述真空發生裝置包括真空發生器、氣壓調節閥和氣路開關，外部壓縮空氣通過所述氣壓調節閥與真空發生器連接，所述氣路開關控制氣壓調節閥的啟閉。

所述安裝盒底部設有減震腳墊。

由於採用上述結構，本實用新型將工件放在工件定位底座與平晶組成的形腔中通過真空吸住，從而保證攝像頭成像區域和平晶完全貼合。然後用白光直射攝像頭成像區域，通過讀取像攝頭區域產生的光波紋的形狀和多少來判定其平面度採用光波的幹涉效應來測量，為了方便讀取光波紋，在平晶底部設有白色背景片，白光我們通常採用三波燈產生。綜上所述，本實用新型結構簡單，操作方便、省力省時、可靠性較高，成本較低，而且不受檢測環境限制，因此實用性較好，易於推廣應用，具有較大實用價值。

附圖說明

圖1為本實用新型的結構示意圖。

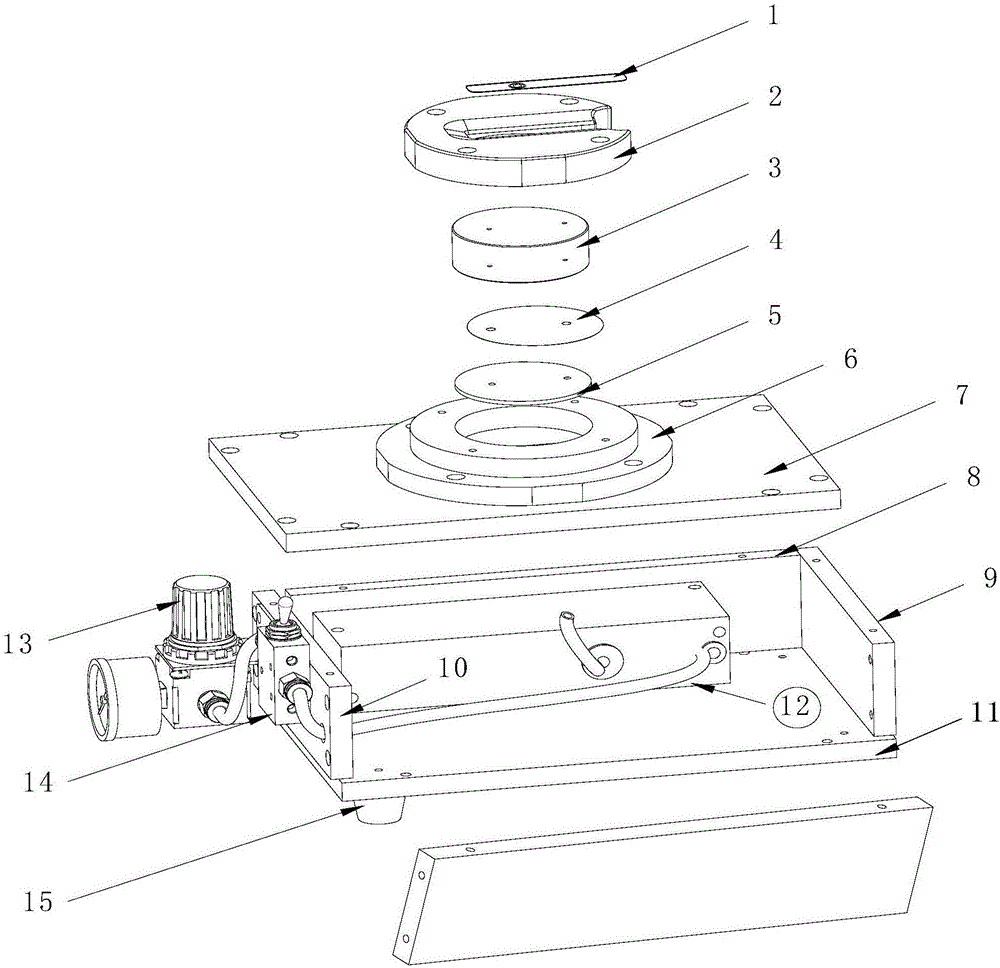

圖2為圖1的爆炸圖。

附圖中，1-工件、2-工件定位底座、3-平晶、4-白色背景片、5-密封墊、6-平晶固定底座、7-安裝盒上板、8-安裝盒前後板、9-安裝盒右板、10-安裝盒左板、11-安裝盒底板、12-真空發生器、13-氣壓調節閥、14-氣路開關、15-減震腳墊。

具體實施方式

以下結合附圖和具體實施方式對本實用新型做進一步的說明。

如圖1、2所示，一種手機攝像頭防護玻璃平面度檢具，包括安裝盒，所述安裝盒通過安裝盒上板7、安裝盒前後板8、安裝盒右板9、安裝盒左板10和安裝盒底板11組合而成，所述安裝盒內安裝有真空發生裝置，所述真空發生裝置包括真空發生器12、氣壓調節閥13和氣路開關14，外部壓縮空氣通過所述氣壓調節閥13與真空發生器12連接，所述氣路開關13控制氣壓調節閥的啟閉，

所述安裝盒上安裝有平晶固定底座6，所述平晶固定底座6上從下到上依次密封安裝有密封墊5、白色背景片4、平晶3和工件定位底座2，所述工件定位底座2將工件1在水平面上定位，所述工件1的底部直接放置在平晶3上，所述平晶固定底座6、密封墊5、白色背景片4、平晶3上設有相互連通的與工件位置相匹配的真空吸孔，所述真空吸孔與真空發生裝置連接。所述真空吸孔與工件上夾裝的攝像頭成像區域設有1-8MM的距離。所述工件定位底座2旋裝在平晶固定底座上，並且將平晶、白色背景片和密封墊密封安裝在平晶固定底座與平晶固定底座之間。所述安裝盒底部設有減震腳墊15。

具體使用步驟如下：

第1步：氣壓調節閥13外接壓縮空氣，通過氣路開關14在真空發生器12的作用下有由壓縮空氣產生負壓形成真空吸附力，並且通過氣嘴連接到平晶固定底座7，第2步：平晶固定底座6安裝到安裝盒上，將密封墊5、白色背景片4、平晶3、工件定位底座2依次組裝好。第3步：將工件1放在由工件定位底座2與平晶3組成的形腔中，打開氣路開關14形成真空將工件1吸住，保證工件1和平晶3完全貼合。然後用白光直射(白光我們通常採用三波燈產生，通過讀取像攝頭區域產生的光波紋的形狀和多少來判定其平面度，檢驗完後關閉氣路開關14，將下一工件放在由工件定位底座2與平晶3組成的形腔中如此循環檢測。
