什麼是框架柱和非框架柱（框支柱是什麼意思）

2023-05-10 00:30:55 2

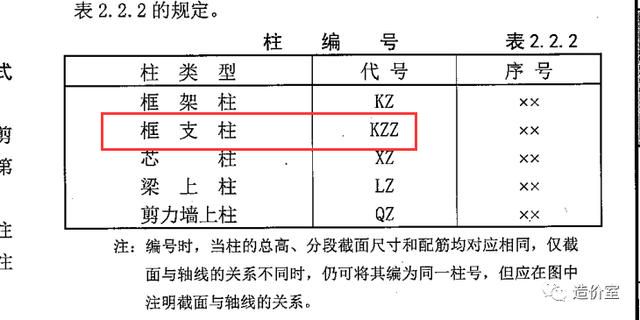

框支柱這個詞在老版的平法圖集也就是11G101-1中，柱平面識圖裡面的柱列表裡面有標識（如下圖）

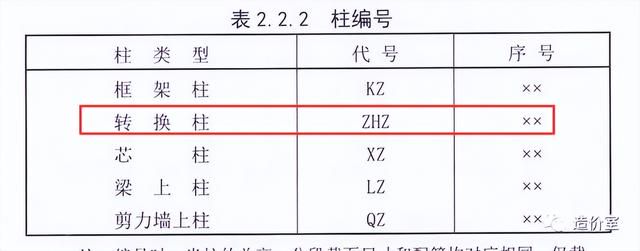

然後在最新的16G101-1平面圖集裡面已經將框支柱(KZZ）改成了轉換柱了（如下圖）

所以框支柱就是轉換柱。

那麼轉換柱是什麼意思呢？

簡單一點就是性質不同，現在的項目幾乎上都是向多功能和綜合用途發展，在同一豎直線上，頂部樓層布置住宅、旅館，中部樓層作辦公用房，下部樓層作商店、餐館和文化娛樂設施。不同用途的樓層，採用不同的結構形式。為此，必須在結構轉換的樓層設置轉換層，稱結構轉換層。

如果你的項目商業上面有住宅，你商業修完後，住宅從商業上面修，住宅的剪力牆不是從基礎起步了，而是從商業的頂板起步，商業頂板的梁就是框支梁，支撐框支梁的柱就是轉換柱，框支梁和板組成有梁板，上面是剪力牆，下面是轉換柱，這一層也是他們經常叫的轉換層，一些商業裙樓加住宅啊、地下室加住宅啊幾乎都有轉換層，我相信你也見過代號KZZ、KZL的構件吧。

那麼轉換柱和框架柱主要區別是什麼呢？

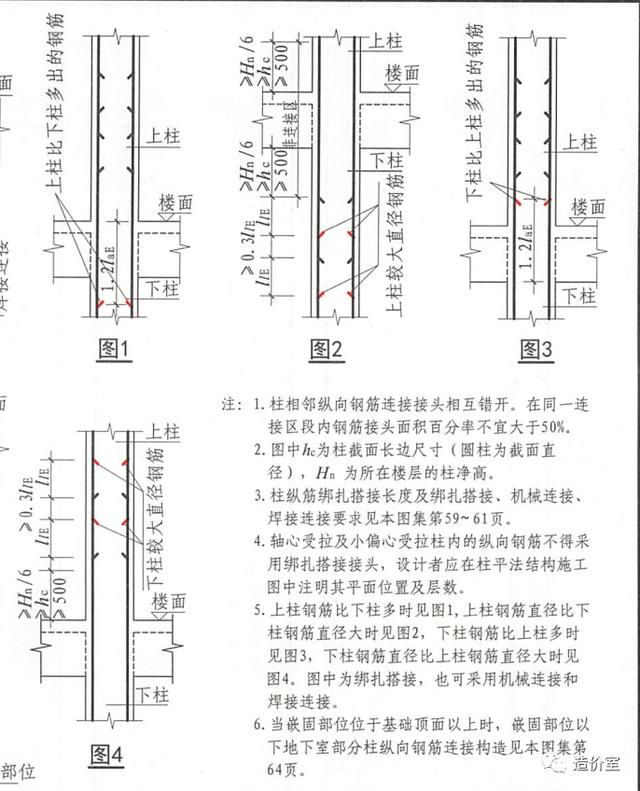

區別在於鋼筋的錨固搭接情況（不是綁紮、焊接、機械這種哦），我們知道框架柱幾乎都是和柱子進行搭接，搭接詳圖集16G101-1第63頁有四種情況，

1、上柱比下柱多出的鋼筋配筋形式

2、上柱較大鋼筋配筋形式

3、下柱比上柱多出的鋼筋配筋形式

4、下柱較大直徑鋼筋配筋形式

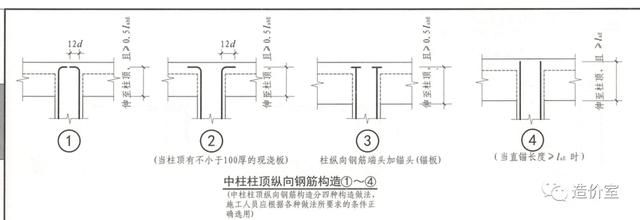

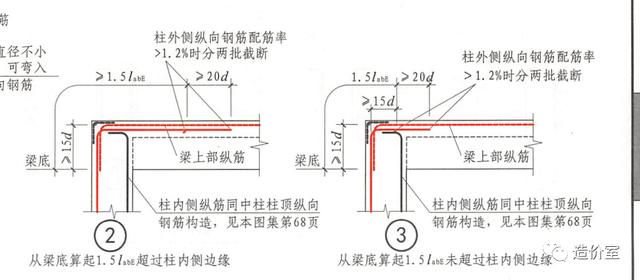

5、然後柱子到頂的話，邊柱就是錨固個梁底 1.5lae，中柱就是12d，這就是框架柱（所以判斷邊角柱很重要哦，鋼筋影響很大）

而轉換柱呢？16G101平法圖集沒說，17G101-11圖集答疑沒說清楚，在18G901-1裡面詳細說明了

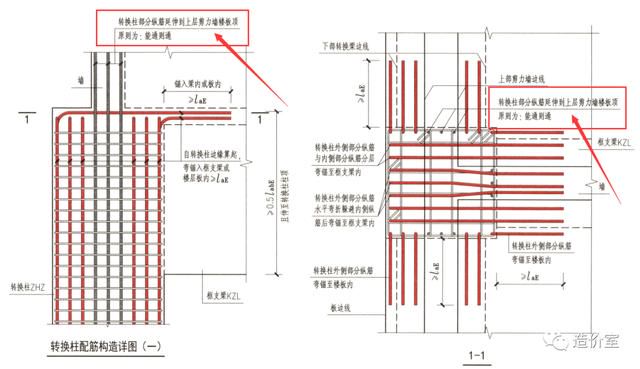

18G901-1(3-39頁）

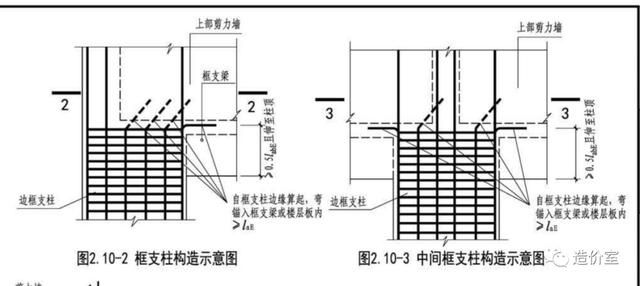

17G101-1（2-13頁）

我紅框裡面圖集寫了這麼一句話，轉換柱部分縱筋延伸到上層剪力牆樓板頂，原則為能通則通

什麼意思，大家都知道柱子肯定比剪力牆厚，剪力牆挨著柱子的那部分柱縱筋直接伸入剪力牆上層樓板頂，能通則通，沒挨著剪力牆的直接錨入相應梁板裡面一個lae值。

這就是框架柱與轉換柱的區別，一個是性質不同，一個是鋼筋搭接錨固形式的不同，性質不同沒什麼影響，鋼筋搭接錨固形式不同還是影響很大的鋼筋量哦，框支柱的鋼筋量會比框架柱的鋼筋量多哦。

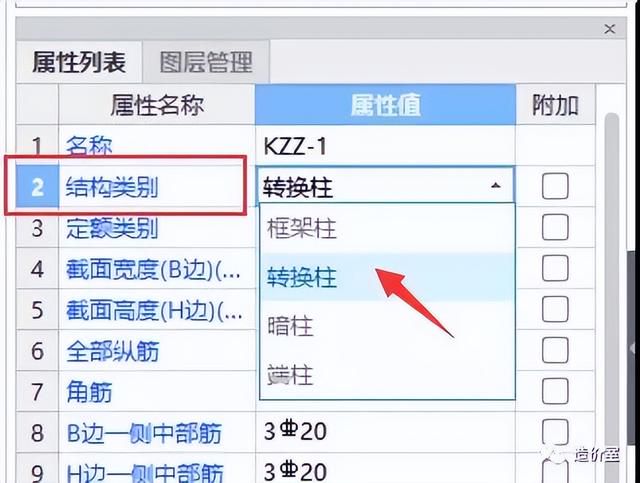

所以後面你遇到框支柱(KZZ）這個構件的時候，可以在廣聯達柱屬性裡面改成轉換柱哦（如下圖）

最後總結一下：

1、圖紙的KZZ代表框支柱,框支柱與轉換柱是一個意思，在16g叫轉換柱（ZHZ），在11g叫框支柱（KZZ）。2、框支柱縱筋延伸到上層剪力牆樓板頂，原則為能通則通，其餘錨固到樓板12D3、圖紙碰到框支柱（KZZ）轉換柱（ZHZ），可以在廣聯達軟體的柱子屬性中，把類別修改為轉換柱。,
