一種方便調節的暗合頁的製作方法

2023-05-02 19:29:28



1.本實用新型涉及合頁技術領域,具體為一種方便調節的暗合頁。


背景技術:

2.眾所周知,鉸鏈又稱合頁,是用來連接兩個固體並允許兩者之間做轉動的機械裝置,家具五金配件中鉸鏈佔據重要位置;鉸鏈通常包括第二合頁、第一合頁和連接第二合頁、第一合頁的銷軸,通常第一合頁用於固定在立柱、車架或者牆體上,第二合頁與門相固接,使得門繞銷軸旋轉具有打開或者關閉的兩個狀態。現在很多門都是採用暗鉸鏈,就是將鉸鏈上的合頁隱藏起來,一般都是嵌入門框及門內,這種暗鉸鏈美觀方便,但是傳統的暗鉸鏈調節不方便,不能適應一些場合。
3.例如公開號為「cn212898043u」專利名稱為:「合頁防護蓋、合頁以及合頁組件」的專利,專利公開了「本實用新型提供了一種合頁防護蓋、合頁以及合頁組件,涉及合頁技術領域,解決了現有技術中存在的目前缺少能與合頁配合的、並可以遮擋住合頁板上螺釘的防護蓋結構的技術問題。該合頁防護蓋包括用於蓋在合頁的合頁板上的防護蓋本體,其中,防護蓋本體上存在有第一連接部,合頁板上存在有第二連接部,將防護蓋本體正對合頁板並朝向合頁板的方向移動直至第一連接部位於第二連接部內或第一連接部抵接在第二連接部上時,防護蓋本體能可拆卸地卡接在合頁板上。本實用新型用於起到防護和美觀的作用。」4.現有的合頁防護蓋、合頁以及合頁組件在使用中發現,其不方便進行主動調節,其使用局限性較高,不適用於不同的工作環境。


技術實現要素:

5.(一)解決的技術問題
6.針對現有技術的不足,本實用新型提供了一種方便進行多重調節的方便調節的暗合頁。
7.(二)技術方案
8.為實現上述目的,本實用新型提供如下技術方案:一種方便調節的暗合頁,包括第一合頁、第二合頁、連接件和間隙調節組件,所述第一合頁包括連接座、轉軸和基座,所述連接座一端設置有通孔,所述通孔內設置有所述轉軸,所述基座上設置有連接槽,所述轉軸延伸出所述通孔與所述連接槽連接,所述基座設置為兩組對稱布置,所述連接座另一設置有滑槽,所述間隙調節組件包括間隙調節板、限位板、限位螺釘、驅動螺釘和驅動塊,所述間隙調節板一端設置有滑塊,所述滑塊與所述滑槽相匹配,所述第二合頁上方設置有調節槽,所述第二合頁內設置有驅動槽,所述驅動槽設置在所述調節槽一側,所述驅動槽內設置有所述驅動塊和驅動螺釘,所述間隙調節板另一端與所述調節槽相匹配,所述間隙調節板靠近所述驅動槽一側設置有卡槽,所述驅動槽與所述調節槽貫通,所述驅動塊上設置有卡塊,所述卡塊與所述卡槽相匹配,所述驅動塊內設置有所述驅動螺釘,所述第二合頁上設置有橫
向孔,所述橫向孔與所述驅動槽貫通,所述橫向孔與所述驅動螺釘相匹配,所述第二合頁上設置有所述限位螺釘和限位板,所述間隙調節板另一側設置有防脫槽,所述限位螺釘和限位杆設置在所述調節槽另一側,所述限位板一端與所述防脫槽相匹配,所述限位螺釘另一端通過所述限位螺釘固定在所述第二合頁上。
9.為了方便對第一合頁和第二合頁進行上下調節,本實用新型改進有,所述第二合頁上設置有上下調節組件,所述上下調節組件包括上下調節螺釘和斜塊,所述驅動槽遠離所述調節槽一端設置有斜壁,所述斜塊一側與所述斜壁相匹配,所述斜塊另一側與所述驅動塊連接,所述上下調節螺釘貫通所述驅動槽,所述上下調節螺釘與所述斜塊相匹配。
10.為了方便對第一合頁和第二合頁進行高低調節,本實用新型改進有,所述間隙調節板與所述連接座連接處設置有高低調節組件,所述高低調節組件包括高低擋板、螺母和高低螺釘,所述間隙調節板一端中心設置第一半圓槽,所述連接座上設置有第二半圓槽,所述第二半圓槽設置在所述滑槽中心,所述第一半圓槽與所述第二半圓槽形成調節圓孔,所述間隙調節板上設置有所述高低擋板,所述高低擋板設置在所述調節圓孔一端,所述間隙調節板上設置有所述螺母,所述螺母設置在所述調節圓孔內,所述高低螺釘伸入所述調節圓孔與所述螺母連接。
11.為了方便為連接座提供保護,本實用新型改進有,所述連接座外側設置有保護殼。
12.為了方便裝配,同時方便檢查維修,本實用新型改進有,所述第二合頁上設置有蓋板,所述蓋板與所述驅動槽相匹配。
13.為了方便驅動轉軸,同時為轉軸提供一定保護,本實用新型改進有,所述通孔內設置有保護套,所述保護套外壁與所述通孔相匹配,所述保護套內壁與所述轉軸外壁相匹配。
14.(三)有益效果
15.與現有技術相比,本實用新型提供了一種方便調節的暗合頁,具備以下有益效果:
16.該方便調節的暗合頁,驅動塊上的卡塊與間隙調節板上的卡槽相匹配,通過橫向孔驅動驅動螺釘,方便調節驅動塊在驅動槽內的位置,進一步的,驅動塊帶動間隙調節板移動,方便調節門縫間隙,在第二合頁上設置有限位螺釘和限位板,限位板與間隙調節板上的防脫槽相匹配,進一步對間隙調節板進行限位,保證間隙調節板運行穩定。
17.該方便調節的暗合頁,通過驅動螺釘擠壓斜塊,斜塊沿著斜壁移動,斜塊通過擠壓驅動塊,進一步的,使驅動塊擠壓間隙調節板,使間隙調節板在調節槽內上下移動,方便對合頁進行上下調節。
18.該方便調節的暗合頁,通過驅動高低螺釘,使高低螺釘在螺母內轉動,進一步的,高低螺釘驅動高低擋板,從而使連接座與間隙調節板發生相對運動,進一步的調節門與門框之間的高度。
附圖說明

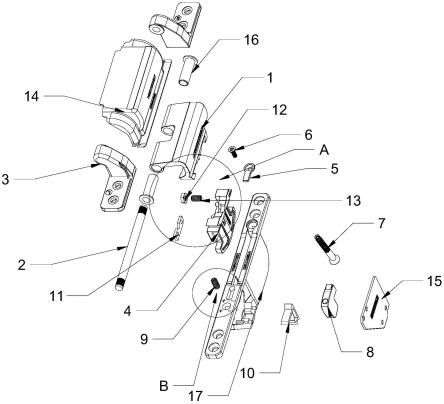

19.圖1為本實用新型結構爆炸示意圖;
20.圖2為本實用新型結構圖1中a處局部放大示意圖;
21.圖3為本實用新型結構圖1中b處局部放大示意圖。
22.圖中:1、連接座;2、轉軸;3、基座;4、間隙調節板;5、限位板;6、限位螺釘;7、驅動螺釘;8、驅動塊;9、上下調節螺釘;10、斜塊;11、高低擋板;12、螺母;13、高低螺釘;14、保護殼;
15、蓋板;16、保護套。
具體實施方式
23.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基於本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬於本實用新型保護的範圍。
24.請參閱圖1-3,一種方便調節的暗合頁,包括第一合頁、第二合頁17、連接件和間隙調節組件,所述第一合頁包括連接座1、轉軸2和基座3,所述連接座1一端設置有通孔,所述通孔內設置有所述轉軸2,所述基座3上設置有連接槽,所述轉軸2延伸出所述通孔與所述連接槽連接,所述基座3設置為兩組對稱布置,所述連接座1另一設置有滑槽,所述間隙調節組件包括間隙調節板4、限位板5、限位螺釘6、驅動螺釘7和驅動塊8,所述間隙調節板4一端設置有滑塊,所述滑塊與所述滑槽相匹配,所述第二合頁17上方設置有調節槽,所述第二合頁17內設置有驅動槽,所述驅動槽設置在所述調節槽一側,所述驅動槽內設置有所述驅動塊8和驅動螺釘7,所述間隙調節板4 另一端與所述調節槽相匹配,所述間隙調節板4靠近所述驅動槽一側設置有卡槽,所述驅動槽與所述調節槽貫通,所述驅動塊8上設置有卡塊,所述卡塊與所述卡槽相匹配,所述驅動塊8內設置有所述驅動螺釘7,所述第二合頁 17上設置有橫向孔,所述橫向孔與所述驅動槽貫通,所述橫向孔與所述驅動螺釘7相匹配,所述第二合頁17上設置有所述限位螺釘6和限位板5,所述間隙調節板4另一側設置有防脫槽,所述限位螺釘6和限位杆設置在所述調節槽另一側,所述限位板5一端與所述防脫槽相匹配,所述限位螺釘6另一端通過所述限位螺釘6固定在所述第二合頁17上。
25.在實際操作過程中,為了應對不同的安裝情況,需要對第一合頁和第二合頁17進行上下調節,所述第二合頁17上設置有上下調節組件,所述上下調節組件包括上下調節螺釘9和斜塊10,所述驅動槽遠離所述調節槽一端設置有斜壁,所述斜塊10一側與所述斜壁相匹配,所述斜塊10另一側與所述驅動塊8連接,所述上下調節螺釘9貫通所述驅動槽,所述上下調節螺釘9 與所述斜塊10相匹配,為了方便對第一合頁和第二合頁17進行上下調節。
26.在實際操作過程中,為了應對不同的安裝情況,需要對第一合頁和第二合頁17進行高低調節,所述間隙調節板4與所述連接座1連接處設置有高低調節組件,所述高低調節組件包括高低擋板11、螺母12和高低螺釘13,所述間隙調節板4一端中心設置第一半圓槽,所述連接座1上設置有第二半圓槽,所述第二半圓槽設置在所述滑槽中心,所述第一半圓槽與所述第二半圓槽形成調節圓孔,所述間隙調節板4上設置有所述高低擋板11,所述高低擋板11設置在所述調節圓孔一端,所述間隙調節板4上設置有所述螺母12,所述螺母12設置在所述調節圓孔內,所述高低螺釘13伸入所述調節圓孔與所述螺母12連接,為了方便對第一合頁和第二合頁17進行高低調節。
27.所述連接座1外側設置有保護殼14,為了方便為連接座1提供保護。
28.所述第二合頁17上設置有蓋板15,所述蓋板15與所述驅動槽相匹配,為了方便裝配,同時方便檢查維修。
29.所述通孔內設置有保護套16,所述保護套16外壁與所述通孔相匹配,所述保護套16內壁與所述轉軸2外壁相匹配,為了方便驅動轉軸2,同時為轉軸2提供一定保護。
30.綜上所述,該方便調節的暗合頁,在使用時,驅動塊8上的卡塊與間隙調節板4上的卡槽相匹配,通過橫向孔驅動驅動螺釘7,方便調節驅動塊8在驅動槽內的位置,進一步的,驅動塊8帶動間隙調節板4移動,方便調節門縫間隙,在第二合頁17上設置有限位螺釘6和限位板5,限位板5與間隙調節板4上的防脫槽相匹配,進一步對間隙調節板4進行限位,保證間隙調節板4運行穩定,通過驅動螺釘7擠壓斜塊10,斜塊10沿著斜壁移動,斜塊 10通過擠壓驅動塊8,進一步的,使驅動塊8擠壓間隙調節板4,使間隙調節板4在調節槽內上下移動,方便對合頁進行上下調節,通過驅動高低螺釘13,使高低螺釘13在螺母12內轉動,進一步的,高低螺釘13驅動高低擋板11,從而使連接座1與間隙調節板4發生相對運動,進一步的調節門與門框之間的高度,其整體結構美觀,方便調節,適用於不同的安裝環境。
31.儘管已經示出和描述了本實用新型的實施例,對於本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的範圍由所附權利要求及其等同物限定。
