焊接固定工裝的製作方法

2023-07-27 20:58:07

1.本實用新型涉及焊接領域，具體為焊接固定工裝。


背景技術：

2.焊接固定工裝是一套焊接用固定、壓緊、定位的夾具。主要用於焊接各種可焊接材料的焊接，焊接的材料大、中、小型均有，但是目前普遍使用的焊接工裝往往是由固定的工作檯製成，其檯面上設有若干孔用以固定工裝等設備，由於其使用孔進行安裝設備，所以其安裝位置無法根據需要焊接的材料進行精確調整，鑑於此，我們提出焊接固定工裝。


技術實現要素：

3.為了彌補以上不足，本實用新型提供了焊接固定工裝。
4.本實用新型的技術方案是：
5.焊接固定工裝，包括固定臺和相對固定在所述固定臺上的兩組柔性固定組件，每組所述柔性固定組件包括電機和固定帶，所述電機位於所述固定臺的下方，所述電機輸出軸均固定安裝有一個轉軸，所述轉軸外側固定連接有齒輪，所述固定帶包括齒條和柔性帶，所述柔性帶一端固定在所述固定臺上，所述齒條連接在所述柔性帶的另外一端，且所述齒條能上下滑動穿過所述固定臺，並與所述齒輪嚙合。
6.優選的，所述柔性帶的固定點與所述齒條之間的距離大於所需焊接的材料的寬度。
7.優選的，所述輸出軸上間隔的設置有兩個凸圓環，且兩個所述凸圓環夾持在所述齒輪的左右兩側，並與齒輪抵接。
8.優選的，所述電機固定在所述固定臺的下表面。
9.與現有技術相比，本實用新型的有益效果是：
10.該焊接固定工裝通過設有齒條和固定帶等，即可打開電機帶動齒輪轉動並通過齒輪上的凸齒帶動齒條移動從而使固定帶上升或下降，進而使固定帶上端的彎曲杆上下移動從而控制固定帶的升降，使需要焊接的材料固定在固定臺上，該設計改變了目前焊接固定工裝無法根據需要焊接的材料進行精確調整，使其可以根據焊接材料的大小調整固定帶的位置。
附圖說明

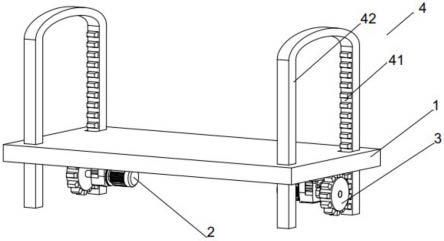

11.圖1為本實用新型整體結構示意圖之一；
12.圖2為本實用新型整體結構示意圖之二；
13.圖3為本實用新型整體結構示意圖之三。
14.圖中：
15.1、固定臺；
16.2、電機；21、轉軸；
17.3、齒輪；
18.4、固定帶；41、齒條；42、柔性帶。
具體實施方式
19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
20.在本實用新型的描述中，需要理解的是，術語「中心」、「縱向」、「橫向」、「長度」、「寬度」、「厚度」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」、「順時針」、「逆時針」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
21.請參閱圖1-3，本實用新型提供一種技術方案：
22.本焊接固定工裝包括固定臺1和相對固定在固定臺1上的兩組柔性固定組件，每組柔性固定組件包括電機2和固定帶4，電機2位於固定臺1的下方，電機2輸出軸均固定安裝有一個轉軸21，轉軸21外側固定連接有齒輪3，固定帶4包括齒條41和柔性帶42，柔性帶42一端固定在固定臺1上，齒條41連接在柔性帶42的另外一端，且齒條41能上下滑動穿過固定臺1，並與齒輪3嚙合。
23.在使用時，將需要焊接的兩個部件放置在固定臺1上，並分別穿插在兩組固定帶4內，隨後啟動電機2，電機2帶動齒條41下降，直至柔性帶42包裹壓緊在待焊接體上，則可進行焊接。
24.在本實施例中，柔性帶42固定點與齒條41之間的距離大於所需焊接的材料的寬度，使需要焊接的部件從固定帶4內穿過。
25.在本實施例中，輸出軸上間隔的設置有兩個凸圓環，且兩個凸圓環夾持在齒輪3的左右兩側，並與齒輪3抵接，使齒輪3不會在轉軸21上橫向移動。
26.在本實施例中，固定帶4由兩個豎直杆與兩個豎直杆頂端的彎曲杆組成，使其向下運動時配合固定臺1夾住需要焊接的材料。
27.需要補充的是，電機2固定在固定臺1的下表面，提高電機2的穩定性。
28.本實施例的焊接固定工裝在使用時，使用人員先將需要焊接的材料分別穿過兩側的固定帶4內部，使需要焊接的位置朝向固定臺1中間，再打開兩側的電機2，使電機2的輸出軸帶動轉軸21轉動從而通過齒輪3帶動齒條41向下移動，即可使固定帶4向下移動並使其頂端的彎曲向下夾住需要焊接的材料，此時即可對需要焊接的位置進行焊接操作，當焊接完成後，再打開兩側的電機2，使固定帶4上升，即可解除對材料的限制並將材料取下。
29.通過上述方式即可實現焊接固定的工作，並且避免了目前工裝平臺無法根據材料大小精確調整並固定的問題。
30.以上顯示和描述了本實用新型的基本原理、主要特徵和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的僅為本實用新型的優選例，並不用來限制本實用新型，在不脫離本實用新型精神和範圍
的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型範圍內。本實用新型要求保護範圍由所附的權利要求書及其等效物界定。


技術特徵：
1.焊接固定工裝，其特徵在於：包括固定臺(1)和相對固定在所述固定臺(1)上的兩組柔性固定組件，每組所述柔性固定組件包括電機(2)和固定帶(4)，所述電機(2)位於所述固定臺(1)的下方，所述電機(2)輸出軸均固定安裝有一個轉軸(21)，所述轉軸(21)外側固定連接有齒輪(3)，所述固定帶(4)包括齒條(41)和柔性帶(42)，所述柔性帶(42)一端固定在所述固定臺(1)上，所述齒條(41)連接在所述柔性帶(42)的另外一端，且所述齒條(41)能上下滑動穿過所述固定臺(1)，並與所述齒輪(3)嚙合。2.如權利要求1所述的焊接固定工裝，其特徵在於：所述柔性帶(42)的固定點與所述齒條(41)之間的距離大於所需焊接的材料的寬度。3.如權利要求1所述的焊接固定工裝，其特徵在於：所述輸出軸上間隔的設置有兩個凸圓環，且兩個所述凸圓環夾持在所述齒輪(3)的左右兩側，並與齒輪(3)抵接。4.如權利要求1所述的焊接固定工裝，其特徵在於：所述電機(2)固定在所述固定臺(1)的下表面。

技術總結
本實用新型涉及焊接領域，具體為焊接固定工裝，包括固定臺和相對固定在所述固定臺上的兩組柔性固定組件，每組所述柔性固定組件包括電機和固定帶，所述電機位於所述固定臺的下方，所述電機輸出軸均固定安裝有一個轉軸，所述轉軸外側固定連接有齒輪，所述固定帶包括齒條和柔性帶，所述柔性帶一端固定在所述固定臺上，所述齒條連接在所述柔性帶的另外一端，且所述齒條能上下滑動穿過所述固定臺，並與所述齒輪嚙合。該設計改變了目前焊接固定工裝無法根據需要焊接的材料進行精確調整，使其可以根據焊接材料的大小調整固定帶的位置。據焊接材料的大小調整固定帶的位置。據焊接材料的大小調整固定帶的位置。


技術研發人員：何平
受保護的技術使用者：重慶達小豐機械有限公司
技術研發日：2022.10.11
技術公布日：2023/3/21
