一種蒸髮式空冷器的製作方法
2023-08-05 20:50:52 1
1.本實用新型涉及一種蒸髮式空冷器，屬於換熱設備技術領域。
背景技術：
2.蒸髮式空冷器是一種將水冷與空冷、傳熱與傳質過程融為一體且兼有兩者之長的高效節能冷卻設備。
3.蒸髮式空冷器是將管式換熱器置於塔內，通過流通的空氣、噴淋水與循環水的熱交換保證降溫效果。
4.cn201320570856.3公開了一種預冷蒸髮式空冷器，包括箱體，箱體內安裝有光管管束，所述光管管束的上方連通有預冷橢圓翅片管，箱體內位於預冷橢圓翅片管上方的位置安裝有風機，箱體的下部外側安裝有進風百葉窗。
5.cn201420734679.2公開了一種表面蒸髮式空冷器，包括風機、捕霧器、噴淋裝置、換熱管束、水箱，水箱的上方設有百葉窗型的進風口，水箱還連接有水泵，水泵的出水管與所述噴淋裝置連接，噴淋裝置的下方設有換熱管束，噴淋裝置的上方設有所述捕霧器，捕霧器的上方設有風機。
6.上述專利公開的空冷器在停機時，環境中的粉塵雜質易從進氣口和出氣口處進入空冷器內部。現有技術中為了解決粉塵雜質易進入空冷器內部的問題，會在進氣口和出氣口處設置濾網，然而濾網的目數不能過大，目數過大會影響空氣的正常流通，因此細小粉塵雜質易進入空冷器內部這個問題並沒有很好的解決，粉塵雜質進入空冷器內部，落入循環水系統中，會造成噴淋水濁度的增大。
7.綜上可知，現有技術在實際使用上顯然存在不便與缺陷，所以有必要加以改進。
技術實現要素：
8.本實用新型針對背景技術中的不足，提供一種蒸髮式空冷器，空冷器停機時可以有效防止粉塵雜質進入空冷器內部，避免造成噴淋水濁度的增大。
9.為解決以上技術問題，本實用新型採用以下技術方案：
10.一種蒸髮式空冷器，包括冷卻釜體，所述冷卻釜體的釜壁上安裝有進氣百葉窗，進氣百葉窗包括若干個與冷卻釜體鉸接的百葉板；所述進氣百葉窗的內側分別設有防塵網；
11.所述冷卻釜體的頂部設有出氣筒體，出氣筒體內部安裝有風機，出氣筒體頂部安裝有可升降的帽蓋；
12.所述出氣筒體的筒壁上均布有出氣孔，出氣筒體的頂部內側設有環狀的第一限位軸肩；
13.所述帽蓋底部設有空腔，帽蓋的下端部外側設有第二限位軸肩，第二限位軸肩與第一限位軸肩相互配合對帽蓋的往復行程進行限位。
14.進一步地，所述冷卻釜體的內腔中部安裝有冷卻螺旋管。
15.進一步地，所述冷卻釜體的內腔底部設有集水腔，集水腔通過輸送管路與噴淋頭
連接，輸送管路上安裝有水泵。
16.進一步地，所述噴淋頭布置在冷卻螺旋管的上方。
17.進一步地，所述噴淋頭的上方安裝有阻水器。
18.進一步地，所述集水腔的上部設有防濺水組件，防濺水組件位於冷卻螺旋管的下方。
19.進一步地，所述防濺水組件包括海綿板和支撐框架，海綿板安裝在支撐框架的內部，支撐框架的周圍固接於冷卻釜體的內壁上。
20.本實用新型採用以上技術方案後，與現有技術相比，具有以下優點：
21.當風機在運轉時，風機使冷卻釜體內部形成負壓，百葉板在負壓作用下會處於打開狀態，實現進氣，進氣時通過防塵網過濾，防止空氣中夾帶的粉塵雜質進入冷卻釜體內部；風機運轉的同時，氣流頂開帽蓋，氣流從出氣筒體的出氣孔處穿出，流動的空氣對冷卻釜體內的噴淋水進行降溫，噴淋水對冷卻螺旋管內的介質進行換熱；
22.當風機停止運轉時，冷卻釜體內的負壓消失，百葉板隨重力垂落閉合，帽蓋隨重力自然落下將出氣孔閉合，從進氣和出氣兩個方面有效防止設備停機時粉塵進入冷卻釜體內部，避免造成噴淋水濁度的增大。
23.下面結合附圖和實施例對本實用新型進行詳細說明。
附圖說明

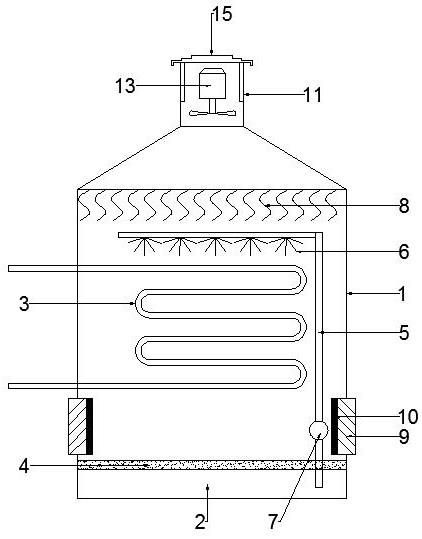

24.圖1是本實用新型的結構示意圖；
25.圖2是防濺水組件的結構示意圖；
26.圖3是進氣百葉窗的結構示意圖；
27.圖4是出氣筒體與帽蓋的裝配示意圖。
28.圖中，1-冷卻釜體，2-集水腔，3-冷卻螺旋管，4-防濺水組件，401-海綿板，402-支撐框架，5-輸送管路，6-噴淋頭，7-水泵，8-阻水器，9-進氣百葉窗，10-防塵網，11-出氣筒體，12-出氣孔，13-風機，14-第一限位軸肩，15-帽蓋，16-第二限位軸肩。
具體實施方式
29.為了對本實用新型的技術特徵、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式。
30.如圖1-圖4共同所示，本實用新型提供一種蒸髮式空冷器，包括冷卻釜體1，冷卻釜體1的內腔中部安裝有冷卻螺旋管3，冷卻螺旋管3用於待冷卻介質的流通。
31.所述冷卻釜體1的內腔底部設有集水腔2，集水腔2通過輸送管路5與噴淋頭6連接，輸送管路5上安裝有水泵7，水泵7將集水腔2內的水泵送至噴淋頭6處；所述噴淋頭6布置在冷卻螺旋管3的上方，對冷卻螺旋管3進行噴淋，以實現換熱。
32.所述集水腔2的上部設有防濺水組件4，防濺水組件4位於冷卻螺旋管3的下方；所述防濺水組件4包括海綿板401和支撐框架402，海綿板401安裝在支撐框架402的內部，支撐框架402對海綿板401進行支撐；所述支撐框架402的周圍固接於冷卻釜體1的內壁上；所述海綿板401可以有效防止濺水。
33.所述噴淋頭6的上方安裝有阻水器8，防止水分隨空氣流失。
34.所述冷卻釜體1的釜壁上安裝有進氣百葉窗9，進氣百葉窗9包括若干個與冷卻釜體1鉸接的百葉板，百葉板由輕質材料製成，當冷卻釜體1內形成負壓時會打開百葉板，實現進氣，當冷卻釜體1內沒有負壓時，百葉板隨重力垂落閉合。
35.所述進氣百葉窗9的內側分別設有防塵網10，防塵網10用於冷卻釜體1在進氣狀態下對空氣進行過濾，防止空氣中夾帶的粉塵隨進氣進入冷卻釜體1內部。
36.所述冷卻釜體1的頂部設有出氣筒體11，出氣筒體11內部安裝有風機13，出氣筒體11頂部安裝有可升降的帽蓋15；所述風機13用於實現冷卻釜體1內空氣的流通。
37.所述出氣筒體11的筒壁上均布有出氣孔12，出氣筒體11的頂部內側設有環狀的第一限位軸肩14。
38.所述帽蓋15底部設有空腔，帽蓋15的下端部外側設有第二限位軸肩16，第二限位軸肩16與第一限位軸肩14相互配合，實現對帽蓋15的往復行程進行限位，防止帽蓋15從出氣筒體11內脫出。
39.當風機13在運轉時，氣流頂開帽蓋15，氣流從出氣孔12處穿出，當風機13停止時，帽蓋15自然落下，將出氣孔12閉合，有效防止設備停機時粉塵進入冷卻釜體1內部。
40.本實用新型的具體工作原理:
41.當風機13在運轉時，風機13使冷卻釜體1內部形成負壓，百葉板在負壓作用下會處於打開狀態，實現進氣，進氣時通過防塵網10過濾，防止空氣中夾帶的粉塵雜質進入冷卻釜體1內部；風機13運轉的同時，氣流頂開帽蓋15，氣流從出氣筒體11的出氣孔12處穿出，流動的空氣對冷卻釜體1內的噴淋水進行降溫，降溫後的噴淋水可以對冷卻螺旋管3內的介質進行換熱；
42.當風機13停止運轉時，冷卻釜體1內的負壓消失，百葉板隨重力垂落閉合，帽蓋15隨重力自然落下將出氣孔12閉合，從進氣和出氣兩個方面有效防止設備停機時粉塵雜質進入冷卻釜體1內部。
43.以上所述為本實用新型最佳實施方式的舉例，其中未詳細述及的部分均為本領域普通技術人員的公知常識。本實用新型的保護範圍以權利要求的內容為準，任何基於本實用新型的技術啟示而進行的等效變換，也在本實用新型的保護範圍之內。
