一種多功能U盤的製作方法
2023-07-28 18:17:26
本實用新型涉及數據存儲轉接技術領域，尤其涉及一種多功能U盤。
背景技術：
U盤是一種使用USB接口而無需物理驅動器的微型高容量移動存儲產品，主要目的是用來存儲數據資料通過USB接口和電腦連接，是實現即插即用的一種新型存儲設備，U盤連接到電腦的USB接口後，U盤的資料可和電腦交換。
現有技術中能夠實現在手機、平板電腦或是閱讀器等其他電子設備使用的多功能U盤結構簡單、功能單一，僅僅能實現PC端和/或移動端的數據轉存和共享，在手機、平板電腦或是閱讀器等其他電子設備讀取多功能U盤內資料時，需要其他支撐物支撐或拿在手裡亦或平放在桌面等依託物上，在一定程度上降低了多功能U盤的實用性和功能性，同時也影響了使用者的舒適度和便捷性。
技術實現要素：
本實用新型的目的在於提供一種多功能U盤，以解決現有技術中的U盤結構簡單、功能單一的技術問題。
本實用新型提供一種多功能U盤，包括U盤本體、轉接插頭和連接件，所述連接件設有第一連接部和第二連接部，所述第一連接部和所述U盤本體鉸接，所述第二連接部和所述轉接插頭鉸接；
所述U盤本體設有USB插頭，且所述USB插頭、所述U盤本體和所述轉接插頭電連接。
進一步的，所述U盤本體的側面設有用於手機、平板電腦或是閱讀器等其他電子設備充電的充電插孔。
進一步的，所述U盤本體包括：外殼和機芯；所述外殼包括第一外殼和第二外殼，所述第一外殼和所述第二外殼互相卡合固定形成容納空間，所述容納空間內容納所述機芯；
所述機芯包括控制電路和U盤存儲晶片，所述轉接插頭、所述控制電路、所述U盤存儲晶片、所述USB插頭和所述充電插孔相互之間均電連接。
進一步的，所述USB插頭包括USB插頭保護殼，所述USB插頭保護殼內設有膠芯和USB端子，所述USB端子和所述U盤存儲晶片電連接。
進一步的，所述外殼設有數據讀取指示燈。
進一步的，所述U盤本體還包括插頭帽，所述插頭帽與所述USB插頭保護殼卡接。
進一步的，所述連接件包括兩個呈鏡面對稱設置的連接臂，所述連接臂的一端為第一連接部，另一端為第二連接部；
所述轉接插頭能夠轉動並置於兩個所述連接臂之間所形成的空間區域內。
進一步的，所述U盤本體還設有Wi-Fi晶片，所述Wi-Fi晶片設置於所述機芯上並和所述機芯電連接。
進一步的，所述外殼、所述插頭帽為塑膠材料。
進一步的，所述外殼、所述插頭帽為金屬材料。
相對於現有技術，本實用新型所提供的多功能U盤具有以下優勢：
本實用新型提供的多功能U盤中，由於多功能U盤設有連接件，連接件包括兩個連接部，即第一連接部和第二連接部，該兩個連接部分別和U盤本體、轉接插頭鉸接；第一連接部和U盤本體鉸接，U盤本體能夠以第一連接部作為鉸接點轉動，連接件的第二連接部和轉接插頭鉸接，轉接插頭能夠以第二連接部作為鉸接點轉動，同樣，連接件也能夠以U盤本體作為鉸接點和/或以轉接插頭作為鉸接點轉動。即多功能U盤能夠通過連接件、U盤本體和轉接插頭的三者的轉動變換為一個支架，從而實現手機、平板電腦或是閱讀器等其他電子設備在讀取多功能U盤內的數據時支撐手機、平板電腦或是閱讀器等其他電子設備，方便使用者觀看手機、平板電腦或是閱讀器等其他電子設備屏幕和操作，提高使用者的觀看舒適度和操作便捷性。同時也提高了多功能U盤的實用性和功能性。
除此之外，本實用新型提供的多功能U盤還包括U盤本體和轉接插頭，即除了上述所說明的特點，該多功能U盤的U盤本體同樣具有能夠實現數據存儲的功能。根據前文描述的多功能U盤能夠作為手機、平板電腦或是閱讀器等其他電子設備的支架，轉接插頭和U盤本體電連接的方式，在能夠實現多功能U盤作為手機、平板電腦或是閱讀器等其他電子設備支架的前提下，同時還不影響多功能U盤內數據在手機、電腦或是閱讀器等電子設備間直接轉存和共享數據的功能。
附圖說明
為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
圖1為本實施例多功能U盤的結構示意圖；

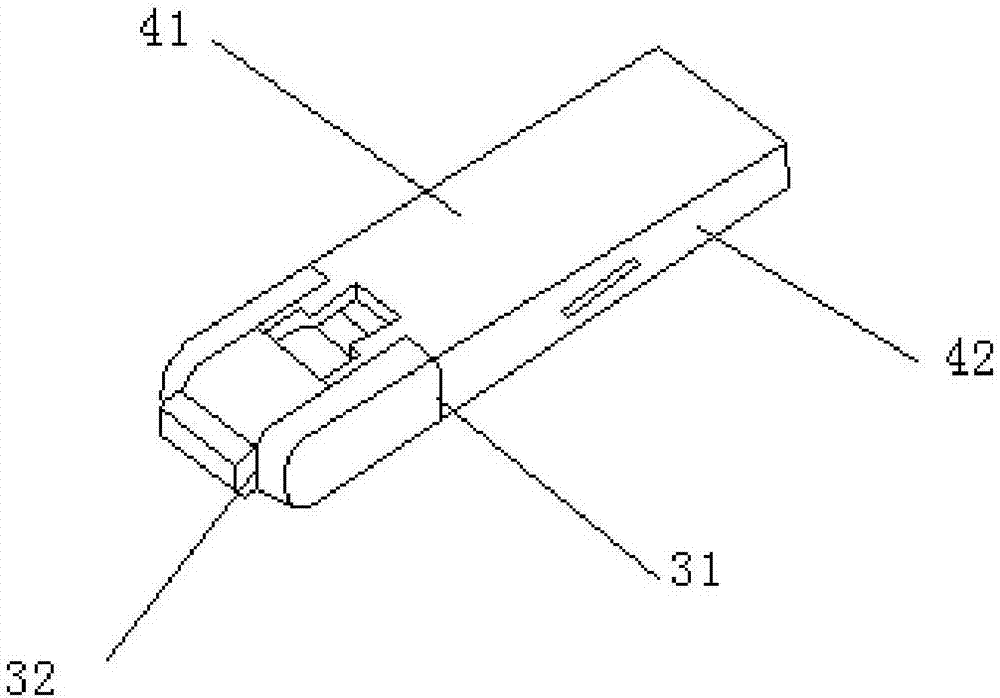

圖2為圖1中連接件結構示意圖；
圖3為圖1中USB插頭的結構示意圖；
圖4為圖1中機芯的結構示意圖；
圖5為圖1中轉接插頭結構示意圖。
附圖標記：
1-U盤本體 2-轉接插頭 3-連接件
4-外殼 5-充電插孔 6-USB插頭
7-USB插頭保護殼 8-USB端子 9-指示燈
10-插頭帽 11-機芯 12-U盤存儲晶片
13-Wi-Fi晶片 21-引腳 31-第一連接部
32-第二連接部 41-第一外殼 42-第二外殼
具體實施方式
為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的技術方案進行清楚、完整的描述。顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
在本實用新型的描述中，需要說明的是，術語「中心」、「上」、「下」、「左」、「右」、「豎直」、「水平」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」、「第三」僅用於描述目的，而不能理解為指示或暗示相對重要性。
在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體的連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以就體情況理解上述術語在本實用新型中的具體含義。
如圖1所示，本實施例提供了一種多功能U盤，包括U盤本體1、轉接插頭2和連接件3。
具體的，連接件3設有第一連接部31和第二連接部32，連接件3的第一連接部31和U盤本體1鉸接，連接件3的第二連接部32和轉接插頭2鉸接。
U盤本體1還設有USB插頭6，且USB插頭6、U盤本體1和轉接插頭2電連接。
在本實施例中，多功能U盤設有連接件3，連接件3包括兩個連接部，即第一連接部31和第二連接部32，該兩個連接部分別和U盤本體1、轉接插頭2鉸接；第一連接部31和U盤本體1鉸接，U盤本體1能夠以第一連接部31作為鉸接點轉動，第二連接部32和轉接插頭2鉸接，轉接插頭2能夠以第二連接部32作為鉸接點轉動，同樣，連接件3也能夠以U盤本體1作為鉸接點和/或以轉接插頭2作為鉸接點轉動。即多功能U盤能夠通過連接件3、U盤本體1和轉接插頭2的三者的轉動變換為一個支架，從而實現手機、平板電腦或是閱讀器等其他電子設備在讀取多功能U盤內的數據時支撐手機、平板電腦或是閱讀器等其他電子設備，方便使用者觀看手機、平板電腦或是閱讀器等其他電子設備屏幕和操作，提高使用者的觀看舒適度和操作便捷性，同時也提高了多功能U盤的實用性和功能性。
除此之外，本實施例中的多功能U盤還包括U盤本體1和轉接插頭2，即除了上述所說明的特點，該多功能U盤的U盤本體1同樣具有能夠實現數據的存儲。根據前文描述的多功能U盤能夠作為手機、平板電腦或是閱讀器等其他電子設備支架，轉接插頭2和U盤本體1電連接的方式，在能夠實現多功能U盤作為手機、平板電腦或是閱讀器等其他電子設備支架的前提下，同時還不影響多功能U盤內數據在、電腦或是閱讀器等其他電子設備間直接轉存和共享數據的功能。
此處需要補充說明的是，在本實施例中，轉接插頭2既能實現對手機、平板電腦或是閱讀器等其他電子設備的蓄電功能，也能實現將手機、平板電腦或是閱讀器等其他電子設備和U盤本體1建立數據連接的功能，使手機、平板電腦或是閱讀器等其他電子設備讀取多功能U盤內部數據，實現PC端和移動端數據的直接轉換和共享，無需先將PC端或是移動端的數據資料拷貝到多功能U盤內，再間接的以多功能U盤為媒介實現轉換和共享，具有操作簡單、使用便捷、方便數據的轉換和共享的優點。
此處還需要補充說明的是，根據市場流通的手機、平板電腦或是閱讀器等其他電子設備，本實施例中的多功能U盤設有針對不同型號充電口的轉接插頭，消費者可以根據自身使用手機、平板電腦或是閱讀器等其他電子設備的實際情況選擇性購買多功能U盤。
其中，為進一步提高多功能U盤的實用性和功能性，如圖1所示，本實施例中的U盤本體1的側面設有可為手機、平板電腦或是閱讀器等其他電子設備充電的充電插孔5，當手機、平板電腦或是閱讀器等其他電子設備在讀取多功能U盤時，手機、平板電腦或是閱讀器等其他電子設備本體的充電插孔被多功能U盤的轉接插頭2佔據的情況下，U盤本體1的側面設有的充電插孔5依然能夠較好的為手機、平板電腦或是閱讀器等其他電子設備蓄電，使手機、平板電腦或是閱讀器等其他電子設備具有足夠的電量，以保證手機、平板電腦或是閱讀器等其他電子設備正常工作，使用方便，效果明顯。
如圖2和圖4結合圖1所示，U盤本體1包括外殼4和機芯11。具體的，外殼4包括第一外殼41和第二外殼42，第一外殼41和第二外殼42互相卡合固定形成容納空間，機芯11放置在容納空間內，U盤的機芯11包括控制電路和U盤存儲晶片12，轉接插頭2、控制電路、U盤存儲晶片12、USB插頭6和充電插孔5電連接。
在本實施例中，機芯11是多功能U盤能夠實現數據存儲的核心電子元件，數據資料存儲在多功能U盤機芯11的U盤存儲晶片12內，控制電路能夠實現U盤存儲晶片12數據的轉換和共享的功能，U盤本體1還設有保護殼能夠更好的保護機芯11不損壞，延長機芯11的使用壽命。轉接插頭2、控制電路、U盤存儲晶片12、USB插頭6和充電插孔5電連接的方式能夠使多功能U盤每個電子元件的功能彼此配合，能進一步增強多功能U盤的功能性和實用性。
此處需要補充說明的是，U盤的機芯11還包括PCB板，多功能U盤內部的控制電路和U盤存儲晶片12等電子元器件在PCB板上形成簡單的閉合電路，以實現多功能U盤的存儲轉換和共享的功能。採用PCB板的主要優點是大大減少布線和裝配的差錯，提高了自動化水平和生產勞動率。
如圖3所示，具體的，為進一步提高對U盤本體1的保護，在本實施例中的USB插頭6包括USB插頭保護殼7。其中，USB插頭保護殼7內設有膠芯和USB端子8，U盤存儲晶片12和USB端子8電連接。
如圖1結合圖3所示，在本實施例中，USB插頭保護殼7能夠進一步對USB插頭6進行保護，其目的、作用和前文USB插頭6設有外殼4的作用、目的相同，故此處不贅述。如圖3所示，USB端子8能夠實現傳遞電信號或導電的作用，是蓄電池和外部導體連接的部件。USB端子8在傳遞電信號和導電方面起連接作用，給生產和使用帶來了諸多便利，簡化產品結構，減少了工作量，降低了生產成本。電連接的目的和作用在前文也已明確說明，故此處不贅述。
如圖1所示，其中，為能更清楚直觀的確定多功能U盤的工作情況，多功能U盤外殼4上設有數據讀取指示燈9。在本實施例中，指示燈9的閃爍方式能夠清楚的呈現出多功能U盤的工作狀況，當多功能U盤接入電腦USB接口或是手機、閱讀器等其他電子設備充電接口時，指示燈9閃爍代表多功能U盤正在被讀取或是寫入，在多功能U盤的指示燈9閃爍時，拔取多功能U盤前應當安全刪除多功能U盤，避免數據的丟失；當指示燈9長亮時，說明多功能U盤只是被加電而沒有處於讀取或是寫入狀態；當多功能U盤的指示燈9不亮時，說明多功能U盤出現故障，應立即維修以避免多功能U盤內數據的丟失。
為進一步保護USB插頭6，在本實施例中的USB插頭6保護殼還設有插頭帽10。插頭帽10的作用、目的和前文所述的USB插頭6保護殼的目的、作用相同，此處不贅述。
在本實施例中，如圖2所示，連接件3包括兩個呈鏡面對稱設置的連接臂，連接臂的一端為第一連接部31，另一端為第二連接部32，轉接插頭2能夠轉動並置於兩個連接臂之間所形成的空間區域內。即連接件3中間為一容納空腔，轉接插頭2能夠置於連接件3的容納空腔內部。當手機、平板電腦或是閱讀器等電子設備結束對多功能U盤內數據讀取時，只需將多功能U盤的轉接插頭2拔離、平板電腦或是閱讀器等電子設備的充電孔，將多功能U盤的連接件3轉動到與U盤本體1水平的位置，再將轉接插頭2轉動到連接件3的容納空腔內部，從而實現對轉接插頭2的保護，操作簡單，實用性強。
此處需要補充說明的是，如圖5所示，轉接插頭2包括膠芯和引腳21，為提高轉接插頭2的使用壽命，轉接插頭2可設有轉接插頭2保護殼，膠芯和引腳21設置在轉接插頭2保護殼內，引腳21固接在膠芯上，引腳21能夠實現手機、平板電腦、閱讀器或是視頻播放器等電子設備和U盤本體1建立數據連接並直接讀取多功能U盤內數據，轉接插頭2保護殼能夠較好的保護引腳21和膠芯。
具體的，如圖4所示，為更能使多功能U盤呈現出多功能性的特點，U盤本體1還設有Wi-Fi晶片13，Wi-Fi晶片13設置機芯11上並和機芯11電連接。
在本實施例中，多功能U盤內部設有Wi-Fi晶片13，使用者將多功能U盤插入一臺已上網的桌上型電腦、筆記本電腦或是手機等具有聯網功能的電子設備，多功能U盤能在Wi-Fi晶片13的作用下創建Wi-Fi網絡，附近的手機、筆記本電腦、平板電腦等可聯網設備能夠同時接入，而多功能U盤內資料也可通過拷貝的方式傳給連上多功能U盤Wi-Fi的手機、筆記本電腦或是平板電腦等電子設備，並可支持通過無線網絡同時與多個設備實現無線共享。此處需要補充說明的是，該多功能U盤具有Wi-Fi晶片13，能夠使不具備無線網卡的桌上型電腦等具有聯網功能的電子設備也能在多功能U盤Wi-Fi的功能下作為無線設備提供Wi-Fi，既能提供存儲功能的同時還具備無線網卡的優勢。
具體的，該多功能U盤的外殼4或插頭帽10可選擇為塑膠材料製成；或者，兩者均選擇塑膠材料製成。塑膠材質具有化學性質穩定不易生鏽，耐衝性強，絕緣性好，導熱性低，加工成本低，材料易得的特點。
在本實施例中的多功能U盤的外殼4或插頭帽10還可以選擇金屬材料製成；或者，兩者均選擇金屬材料製成。金屬材料，具有能夠承受較大負荷力，硬度大，強度高等優點，能夠更好的對多功能U盤內部元器件與USB插頭起到保護作用。
此處需要補充說明的是，該多功能U盤的外殼4、插頭帽10還可以採用多種色彩，以滿足用戶的個性化需求。
最後應說明的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制；儘管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特徵進行等同替換；而這些修改或者替換，並不使相應技術方案的本質脫離本實用新型各實施例技術方案的範圍。
