一種胰腺炎腹腔膿腫穿刺定位裝置
2023-06-09 20:42:23
1.本發明涉及醫療輔助設備技術領域，尤其涉及一種胰腺炎腹腔膿腫穿刺定位裝置。
背景技術：
2.腹腔膿腫是指腹腔內某一間隙或部位因組織壞死液化，內臟、腹壁、網膜或腸繫膜等包裹，形成局限性膿液積聚，包括膈下膿腫、盆腔膿腫和腸間膿腫，膿腫較小時可應用抗生素加理療後可吸收，膿腫較大者需手術治療，可以採取切開引流或者刺引流的辦法，其中穿刺術是一種常見的治療手段，穿刺是將穿穿刺針刺入體腔抽取分泌物做化驗，向體腔注入氣體或造影劑做造影檢查，或向體腔內注入藥物的一種診療技術。
3.現有的穿刺治療實際使用中由於無精確的卡位固定輔助器材，容易出現穿刺時深度不易掌握，手術中器械位置游離不定，器械觀測位置反覆漂移等問題，同時現有穿刺器械在使用後會其他醫療器材一樣統一放在消毒櫃內，缺乏單獨的消毒裝置，為此提出一種胰腺炎腹腔膿腫穿刺定位裝置。
技術實現要素：
4.本發明的目的是為了解決現有技術中存在的問題，而提出的一種胰腺炎腹腔膿腫穿刺定位裝置。
5.為了實現上述目的，本發明採用了如下技術方案：
6.一種胰腺炎腹腔膿腫穿刺定位裝置，包括器械主體和消毒盒，所述器械主體一端固定連接有穿刺針，所述器械主體上固定連接由兩個對稱分布的把手，所述器械主體內開設有第一液腔和第二液腔，所述器械主體和穿刺針共同開設有抽液槽和輸液槽，所述抽液槽遠離穿刺針的一端與第一液腔密封連通，所述輸液槽遠離穿刺針的一端與第二液腔密封連通，所述第一液腔和第二液腔和器械主體的外壁之間均設置有密封塞。
7.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，兩個所述把手上均固定連接有滑套管，每根所述滑套管內滑動連結有滑杆，每根所述滑杆遠離把手的一端均通過銷軸轉動連接有圓盤型的定位板，所述定位板上同軸開設有圓形的穿刺孔，所述滑杆上設置有刻度。
8.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述穿刺針遠離器械主體的一端開設有安裝槽，所述安裝槽內安裝固定有攝像頭，所述穿刺針遠離器械主體的一端嵌設有輔助燈。
9.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述消毒盒上通過鉸鏈轉動連接有盒蓋，所述消毒盒內固定有保護體，所述保護體的頂部開設有放置槽，所述消毒盒的一側外壁上開設有凹槽，所述保護體位於放置槽的底部埋設有一根導氣管，所述保護體的底部埋設有連接管，所述連接管的兩端分別與凹槽和導氣管相連接，所述放置槽的底部等距離開設有多個出氣孔均與導氣管連通。
10.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述凹槽的內部槽壁安裝固定有
風扇，所述凹槽靠近槽口出固定連結有防塵網，所述凹槽內位於防塵網與風扇之間設置有過濾層和活性炭層，所述連接管內設置有多根電熱絲，所述盒蓋的內面開設有滑槽，所述盒蓋的外側壁上開設有排氣孔與滑槽連通，每個所述排氣孔內均設置有單向閥。
11.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述滑槽的兩端槽壁通過軸承轉動連接有一根往復絲杆，所述滑槽內滑動連接有滑塊，所述滑塊與往復絲杆通過螺紋連接，所述滑塊的底部安裝固定有紫外線燈，所述盒蓋內開設有空腔，所述空腔內安裝固定有電機，所述往復絲杆的一端延伸至空腔內且與電機的輸出軸同軸固定。
12.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述盒蓋的內面開設有插槽，所述消毒盒位於保護體的頂部對應位置固定連接有插銷，所述插槽內滑動連接有移動塊，所述移動塊的頂部固定連接有彈簧，所述彈簧的上端與插槽的頂部槽壁固定連接，所述移動塊上埋設有一根貫穿的導電條，所述插槽的兩側槽壁嵌設有一對導電塊，一對所述導電塊通過導線與紫外線燈串聯且共同與外接電源電連接。
13.在上述的一種胰腺炎腹腔膿腫穿刺定位裝置中，所述器械主體與第一液腔和第二液腔相連接的密封塞分別位於遠端和側壁上。
14.本發明具有以下優點：
15.1、本發明在機型穿刺治療使用時，通過觀察滑杆伸入滑套管內的長度便可知曉插入的深度，便於醫生對插入深度的把控，穿刺針頭部設置的攝像頭輔助燈，可以快速尋找腹腔內的膿腫位置，實現精準定位；
16.2、本發明在對患者的膿腫部位進行穿刺治療時，將穿刺器械上定位板貼靠在患者的穿孔位置，並使穿刺孔的中心與患者身上的穿刺標記點對齊，實現體外的定位，由於消毒盒內一直處於保溫狀態，穿刺器械的溫度有患者的體溫一致，在器械與患者接觸時不會對患者造成低溫刺激；
17.3、本發明設置有專門用於烘乾消毒穿刺器械的消毒盒，利用紫外線燈將發出紫外線對放置槽內的穿刺器械進行照射消毒，同時通過熱風對穿刺器械進行快速烘乾，方便下一場穿刺治療手術的使用。
附圖說明

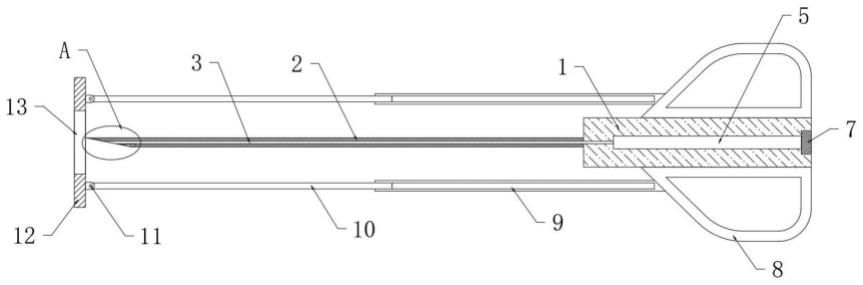

18.圖1為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置的結構示意圖；
19.圖2為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置中消毒盒部分的結構示意圖；
20.圖3為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置中消毒盒的結構俯視圖；
21.圖4為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置中器械主體部分的結構示意圖；
22.圖5為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置中穿刺針的針頭部分的結構側視圖；
23.圖6為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置的a處放大示意圖；
24.圖7為本發明提出的一種胰腺炎腹腔膿腫穿刺定位裝置的b處放大示意圖。
25.圖中：1器械主體、2穿刺針、3抽液槽、4輸液槽、5第一液腔、6第二液腔、7密封塞、8把手、9滑套管、10滑杆、11轉動座、12定位板、13穿刺孔、14安裝槽、15攝像頭、16輔助燈、17
消毒盒、18盒蓋、19保護體、20放置槽、21凹槽、22導氣管、23連接管、24出氣孔、25風扇、26防塵網、27過濾層、28活性炭層、29滑槽、30滑塊、31往復絲杆、32紫外線燈、33空腔、34電機、35插槽、36插銷、37移動塊、38導電條、39導電塊、40彈簧。
具體實施方式
26.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，以下實施例僅處於說明性目的，而不是想要限制本發明的範圍。
27.參照圖1-7，一種胰腺炎腹腔膿腫穿刺定位裝置，包括器械主體1和消毒盒17，器械主體1一端固定連接有穿刺針2，器械主體1上固定連接由兩個對稱分布的把手8，器械主體1內開設有第一液腔5和第二液腔6，器械主體1和穿刺針2共同開設有抽液槽3和輸液槽4，抽液槽3遠離穿刺針2的一端與第一液腔5密封連通，輸液槽4遠離穿刺針2的一端與第二液腔6密封連通，第一液腔5和第二液腔6和器械主體1的外壁之間均設置有密封塞7，器械主體1與第一液腔5和第二液腔6相連接的密封塞7分別位於遠端和側壁上，在手術治療中對抽液槽3和輸液槽4進行快速區分，避免弄錯的情況。
28.兩個把手8上均固定連接有滑套管9，每根滑套管9內滑動連結有滑杆10，每根滑杆10遠離把手8的一端均通過銷軸轉動連接有圓盤型的定位板12，定位板12上同軸開設有圓形的穿刺孔13，滑杆10上設置有刻度，穿刺針2遠離器械主體1的一端開設有安裝槽14，安裝槽14內安裝固定有攝像頭15，穿刺針2遠離器械主體1的一端嵌設有輔助燈16。
29.消毒盒17上通過鉸鏈轉動連接有盒蓋18，消毒盒17內固定有保護體19，保護體19的頂部開設有放置槽20，消毒盒17的一側外壁上開設有凹槽21，保護體19位於放置槽20的底部埋設有一根導氣管22，保護體19的底部埋設有連接管23，連接管23的兩端分別與凹槽21和導氣管22相連接，放置槽20的底部等距離開設有多個出氣孔24均與導氣管22連通，凹槽21的內部槽壁安裝固定有風扇25，凹槽21靠近槽口出固定連結有防塵網26，凹槽21內位於防塵網26與風扇25之間設置有過濾層27和活性炭層28，連接管23內設置有多根電熱絲，盒蓋18的內面開設有滑槽29，盒蓋18的外側壁上開設有排氣孔與滑槽29連通，每個排氣孔內均設置有單向閥，排氣孔處的單向閥只允許氣體從滑槽29流向外側。
30.滑槽29的兩端槽壁通過軸承轉動連接有一根往復絲杆31，滑槽29內滑動連接有滑塊30，滑塊30與往復絲杆31通過螺紋連接，滑塊30的底部安裝固定有紫外線燈32，盒蓋18內開設有空腔33，空腔33內安裝固定有電機34，往復絲杆31的一端延伸至空腔33內且與電機34的輸出軸同軸固定，盒蓋18的內面開設有插槽35，消毒盒17位於保護體19的頂部對應位置固定連接有插銷36，插槽35內滑動連接有移動塊37，移動塊37的頂部固定連接有彈簧40，彈簧40的上端與插槽35的頂部槽壁固定連接，移動塊37上埋設有一根貫穿的導電條38，插槽35的兩側槽壁嵌設有一對導電塊39，一對導電塊39通過導線與紫外線燈32串聯且共同與外接電源電連接。
31.本發明設備在使用時，當需要對患者的膿腫部位進行穿刺治療的時候，將穿刺器械從消毒盒17中取出，將定位板12貼靠在患者的穿孔位置，並使穿刺孔13的中心與患者身上的穿刺標記點對齊，由於消毒盒17內一直處於保溫狀態，穿刺器械的溫度有患者的體溫一致，在器械與患者接觸時不會對患者造成低溫刺激，然後推動器械主體1使穿刺針2插入患者的腹腔內，通過觀察滑杆10伸入滑套管9內的長度便可知曉插入的深度，便於醫生對插
入深度的把控，通過攝像頭15的拍攝和輔助燈16的照明，幫助尋找腹腔內的膿腫位置，實現精準定位，之後可將抽液的針筒插穿第一液腔5的密封塞7，通過抽液槽3和第一液腔5對膿腫位置的液體進行抽取化驗，同時還可將帶有藥物的針筒插穿第二液腔6的密封塞7，通過第二液腔6和輸液槽4對膿腫位置進行藥物注射治療。
32.在穿刺器材使用清洗完成後，可將整個穿刺器材放入消毒盒17的放置槽20內，蓋上盒蓋18，在盒蓋18盒閉後消毒盒17上的插銷36將插入盒蓋18的插槽35內，插銷36將對插槽35的移動塊37進行擠壓，使得移動塊37上的導電條38與槽壁兩側的導電塊39發生接觸，紫外線燈32所在的電路將發生導通，紫外線燈32將發出紫外線對放置槽20內的穿刺器械進行照射消毒，此時可開啟電機34、和風扇25，並使電熱絲通電，電機34將帶動往復絲杆31轉動，利用螺紋控制滑塊30在滑槽29內往復滑動，對整個穿刺器械進行照射，消毒殺菌，而風扇25轉動將在凹槽21出對外界進行吸風，外界的空氣將依次通過防塵網26、過濾層27和活性炭層28的過濾吸附變為較為乾淨的空氣，之後在經過連接管23時受電熱絲的加熱成為熱風從多個出氣孔24向上吹出，對穿刺器械進行熱風快速烘乾，而帶有水汽的空氣將從排氣孔排除盒內，方便穿刺器械再次使用，當需要再次使用穿刺器械打開盒蓋18時，由於插銷36離開插槽35，在彈簧40的彈力作用下，移動塊37下滑，使導電條38與導電塊39分離，紫外線燈32將斷電關閉，防止紫外線對醫護人員的皮膚進行照射。
33.以上所述，僅為本發明較佳的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護範圍之內。
