一種給排水管道防結露組件的製作方法

2023-06-17 23:47:54

1.本實用新型涉及排水管道防護領域，特別涉及一種給排水管道防結露組件。


背景技術：

2.隨著居民生活水平的提高，用水量也在節節攀升，為了滿足居民用水量需求的同時，管道道內流動水的溫度和環境的影響，會使管道內出現結露的現象，結露形成的水滴附著在環境內的管道或牆壁等外表面上，管道結露形成的水滴會對管道造成腐蝕影響管道的使用壽命。
3.在中國實用新型專利申請號：cn202122324098.4中公開了一種建築給排水管道防結露組件，該防結露組件在時雖然可以對給排水管道進行保護避免其出現結露現象，但是在使用時該裝置的安裝結構較為繁瑣並且連接結構不夠平滑圓潤會導致其安裝環境受到限制，同時現有管道防結露組件在使用時無法對外部沾粘水滴進行排水工作，會導致溼氣侵蝕。
4.因此，提出一種給排水管道防結露組件來解決上述問題很有必要。


技術實現要素：

5.本實用新型的主要目的在於提供一種給排水管道防結露組件，可以有效解決背景技術中的問題。
6.為實現上述目的，本實用新型採取的技術方案為：
7.一種給排水管道防結露組件，包括防結霜保溫組件，所述防結霜保溫組件的外壁設置有橡膠導水套，所述防結霜保溫組件包括左側弧形保溫層、右側弧形保溫層、左側弧型連接環、右側弧型連接環、內螺紋連接帽和連接螺栓，所述橡膠導水套包括橡膠套、粘合貼、左側導水橡膠條和右側導水橡膠條。
8.優選的，所述左側弧形保溫層的一側外表面設置有右側弧形保溫層，所述左側弧形保溫層的兩端均外表面設置有左側弧型連接環，所述右側弧形保溫層的兩端外表面均設置有右側弧型連接環，所述左側弧型連接環和右側弧型連接環的中部均開設有內螺紋連接帽，所述左側弧型連接環和右側弧型連接環之間設置有連接螺栓，所述左側弧型連接環和右側弧型連接環的數量均為兩組，所述內螺紋連接帽和連接螺栓的數量均為四組。
9.優選的，所述左側弧形保溫層的一側外表面與右側弧形保溫層的一側外表面可拆卸連接，所述左側弧形保溫層的兩端外表面均與左側弧型連接環的一端外表面固定連接。
10.優選的，所述右側弧形保溫層的兩端外表面均與右側弧型連接環的一端外表面固定連接，所述左側弧型連接環的中部通過內螺紋連接帽和連接螺栓與右側弧型連接環的中部可拆卸連接。
11.優選的，所述橡膠套的外壁設置有左側導水橡膠條和右側導水橡膠條，所述左側導水橡膠條位於右側導水橡膠條的一側，所述橡膠套的中部設置有粘合貼。
12.優選的，所述橡膠套的中部與粘合貼的中部固定連接。
13.優選的，所述橡膠套的外壁均與左側導水橡膠條和右側導水橡膠條的下端外表面固定連接。
14.優選的，所述防結霜保溫組件的外壁與橡膠導水套的內壁可拆卸連接。
15.有益效果
16.與現有技術相比，本實用新型具有如下有益效果：
17.1、該一種給排水管道防結露組件，通過設置的防結霜保溫組件包括左側弧形保溫層、右側弧形保溫層、左側弧型連接環、右側弧型連接環、內螺紋連接帽和連接螺栓，在使用時可以對排水管道的外部進行保溫處理，避免溫差過大的情況造成結露情況。
18.2、該一種給排水管道防結露組件，通過設置的橡膠導水套包括橡膠套、粘合貼、左側導水橡膠條和右側導水橡膠條，在使用時可對管道外部沾粘的水漬進行引導，避免水漬沾粘對管道造成侵蝕。
附圖說明

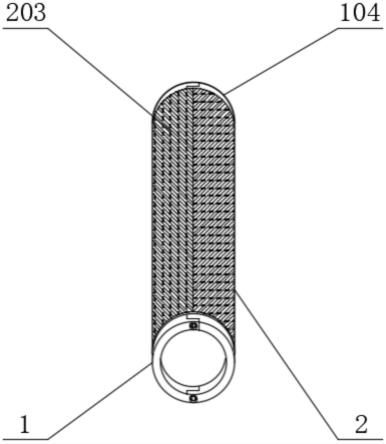

19.圖1為本實用新型一種給排水管道防結露組件的整體結構示意圖；
20.圖2為本實用新型一種給排水管道防結露組件圖1中防結霜保溫組件1的結構示意圖；
21.圖3為本實用新型一種給排水管道防結露組件圖2中防結霜保溫組件1的展開結構示意圖；
22.圖4為本實用新型一種給排水管道防結露組件圖1中橡膠導水套2的結構示意圖。
23.圖中：1、防結霜保溫組件；2、橡膠導水套；101、左側弧形保溫層；102、右側弧形保溫層；103、左側弧型連接環；104、右側弧型連接環；105、內螺紋連接帽；106、連接螺栓；201、橡膠套；202、粘合貼；203、左側導水橡膠條；204、右側導水橡膠條。
具體實施方式
24.為使本實用新型實現的技術手段、創作特徵、達成目的與功效易於明白了解，下面結合具體實施方式，進一步闡述本實用新型。
25.如圖1-4所示，一種給排水管道防結露組件，包括防結霜保溫組件1，防結霜保溫組件1的外壁設置有橡膠導水套2，防結霜保溫組件1包括左側弧形保溫層101、右側弧形保溫層102、左側弧型連接環103、右側弧型連接環104、內螺紋連接帽105和連接螺栓106，橡膠導水套2包括橡膠套201、粘合貼202、左側導水橡膠條203和右側導水橡膠條204。
26.需要說明的是，本實用新型為一種給排水管道防結露組件，使用時首先將防結霜保溫組件1安裝在給排水管道上，在將橡膠導水套2安裝在防結霜保溫組件1的外壁，通過設置的防結霜保溫組件1包括左側弧形保溫層101、右側弧形保溫層102、左側弧型連接環103、右側弧型連接環104、內螺紋連接帽105和連接螺栓106，在使用時首先通過左側弧型連接環103和右側弧型連接環104將左側弧形保溫層101和右側弧形保溫層102安裝在排水管道的外壁，安裝組合後通過內螺紋連接帽105和連接螺栓106將其進行組合連接，實現安裝，在使用時可以對排水管道的外部進行保溫處理，避免溫差過大的情況造成結露情況，通過設置的橡膠導水套2包括橡膠套201、粘合貼202、左側導水橡膠條203和右側導水橡膠條204，在使用時首先通過橡膠套201包裹在排水管道的外壁，並將左側導水橡膠條203和右側導水橡
膠條204的使用位置進行調整，並通過粘合貼202對橡膠套201進行粘合連接，在使用時可對管道外部沾粘的水漬進行引導，避免水漬沾粘對管道造成侵蝕。
27.以上顯示和描述了本實用新型的基本原理和主要特徵和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和範圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型範圍內。本實用新型要求保護範圍由所附的權利要求書及其等效物界定。


技術特徵：
1.一種給排水管道防結露組件，包括防結霜保溫組件(1)，其特徵在於：所述防結霜保溫組件(1)的外壁設置有橡膠導水套(2)，所述防結霜保溫組件(1)包括左側弧形保溫層(101)、右側弧形保溫層(102)、左側弧型連接環(103)、右側弧型連接環(104)、內螺紋連接帽(105)和連接螺栓(106)，所述橡膠導水套(2)包括橡膠套(201)、粘合貼(202)、左側導水橡膠條(203)和右側導水橡膠條(204)。2.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述左側弧形保溫層(101)的一側外表面設置有右側弧形保溫層(102)，所述左側弧形保溫層(101)的兩端均外表面設置有左側弧型連接環(103)，所述右側弧形保溫層(102)的兩端外表面均設置有右側弧型連接環(104)，所述左側弧型連接環(103)和右側弧型連接環(104)的中部均開設有內螺紋連接帽(105)，所述左側弧型連接環(103)和右側弧型連接環(104)之間設置有連接螺栓(106)，所述左側弧型連接環(103)和右側弧型連接環(104)的數量均為兩組，所述內螺紋連接帽(105)和連接螺栓(106)的數量均為四組。3.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述左側弧形保溫層(101)的一側外表面與右側弧形保溫層(102)的一側外表面可拆卸連接，所述左側弧形保溫層(101)的兩端外表面均與左側弧型連接環(103)的一端外表面固定連接。4.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述右側弧形保溫層(102)的兩端外表面均與右側弧型連接環(104)的一端外表面固定連接，所述左側弧型連接環(103)的中部通過內螺紋連接帽(105)和連接螺栓(106)與右側弧型連接環(104)的中部可拆卸連接。5.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述橡膠套(201)的外壁設置有左側導水橡膠條(203)和右側導水橡膠條(204)，所述左側導水橡膠條(203)位於右側導水橡膠條(204)的一側，所述橡膠套(201)的中部設置有粘合貼(202)。6.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述橡膠套(201)的中部與粘合貼(202)的中部固定連接。7.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述橡膠套(201)的外壁均與左側導水橡膠條(203)和右側導水橡膠條(204)的下端外表面固定連接。8.根據權利要求1所述的一種給排水管道防結露組件，其特徵在於：所述防結霜保溫組件(1)的外壁與橡膠導水套(2)的內壁可拆卸連接。

技術總結
本實用新型公開了一種給排水管道防結露組件，涉及排水管道防護領域，包括防結霜保溫組件，所述防結霜保溫組件的外壁設置有橡膠導水套。本實用新型所述的一種給排水管道防結露組件，通過設置的防結霜保溫組件包括左側弧形保溫層、右側弧形保溫層、左側弧型連接環、右側弧型連接環、內螺紋連接帽和連接螺栓，在使用時可以對排水管道的外部進行保溫處理，避免溫差過大的情況造成結露情況，通過設置的橡膠導水套包括橡膠套、粘合貼、左側導水橡膠條和右側導水橡膠條，在使用時可對管道外部沾粘的水漬進行引導，避免水漬沾粘對管道造成侵蝕，此設備不但結構簡單，而且操作方便，帶來更好的使用前景。使用前景。使用前景。


技術研發人員：周虎
受保護的技術使用者：周虎
技術研發日：2022.11.11
