一種紡織品抗菌測試設備的製作方法
2023-06-12 08:16:32 1
1.本實用新型涉及抗菌檢測的技術領域，特別是涉及一種紡織品抗菌測試設備。
背景技術：
2.紡織品，即經紡織加工而成的產品，包括紗線、機織物、針織物、編織物等。應用在醫療行業的一些紡織品必須具有一定抗菌性，抗菌性紡織品在出廠以前要抽取幾組樣品進行抗菌性測試。目前工作人員一般是採用振蕩試管法對對其進行抗菌測試，其首先將幾組樣品分別放入幾個試管中，之後向幾個試管中注入菌液，然後使用密封塞將試管密封，之後工作人員依次對幾個試管進行搖晃，使試管中菌液充分的與樣品接觸，之後將幾組樣品分別在幾個試管中取出，之後將樣品放在顯微鏡下觀察，記錄此時幾個樣品上細菌的數量，之後將這幾個樣品放入培養皿中培養一段時間，之後再將樣品放入顯微鏡下觀察，然後與之間樣品上細菌的數量對比，根據細菌減少的數量即可推測出樣品的抗菌性；其在使用過程中發現，其在測試時需要工作人員搖晃振動試管促進菌液與樣品的混合，在大批量的檢測時，依靠工作人員搖晃振動試管勞動強度極大，容易使工作人員手臂酸痛，所以需要一種可以自動對試管進行振動的紡織品抗菌測試裝置。
技術實現要素：
3.為解決上述技術問題，本實用新型提供一種可以自動對多個試管進行同時振動，避免了工作人員手工搖晃試管，降低了勞動強度，提高了工作效率的紡織品抗菌測試設備。
4.本實用新型的紡織品抗菌測試設備，包括底板、支架、培養皿、多個密封塞、多個試管和顯微鏡，培養皿通過支架安裝在底板上端，顯微鏡安放在底板上端；還包括兩組伸縮杆、固定板、支塊、多組彈簧、夾持裝置和振動裝置，兩組伸縮杆均固定安裝在底板上端，固定板固定安裝在兩組伸縮杆的移動端，支塊固定安裝在底板上端，多組彈簧的下端均固定安裝在支塊上，多組彈簧的上端均固定安裝在固定板上，振動裝置安裝在底板和固定板上，夾持裝置安裝在固定板上；首先將多個試管均通過固定板上端的夾持裝置夾持固定，之後將需要檢測的多個紡織品的樣品分別放入多個試管內，然後向多個試管內分別倒入一定量的菌液，之後使用多個密封塞將多個試管密封，之後打開振動裝置，使振動裝置帶動固定板上下振動，固定板帶動多個試管上下振動，使多個試管內的菌液充分的樣品接觸，之後關閉振動裝置，然後將多個密封塞取下，之後將多個樣品在多個試管中取出，之後將多個樣品放在顯微鏡下觀察樣品上細菌的數量並且記錄，之後將多個樣品放入培養皿中進行培養，之後再將多個樣品在培養皿中取出，然後再將培養後的樣品放在顯微鏡下觀察細菌的數量，與培養前樣品上細菌的數量作對比，根據細菌減少的數量即可推測出樣品的抗菌性；其可以自動對多個試管進行同時振動，避免了工作人員手工搖晃試管，降低了勞動強度，提高了工作效率。
5.優選的，所述夾持裝置包括兩組滑軌、夾板、螺杆和螺母，兩組滑軌分別固定安裝在固定板的左右兩部，夾板前後滑動安裝在兩組滑軌上，固定板和夾板上均設置有多組圓
弧槽，夾板上設置有前後相通的通孔，螺杆的後端固定安裝在固定板上，螺杆貫穿夾板上的通孔，通孔的直徑大於螺杆的直徑，螺母與螺杆螺裝；首先將多個試管分別放在固定板的多個圓弧槽中，然後旋轉螺母，旋轉的螺母推動夾板向後移動，至夾板與固定板將多個試管夾持固定即可；方便了對多個試管的夾持固定。
6.優選的，所述振動裝置包括兩組連接塊、兩組固定框、兩組滾輪、兩組支撐輪、兩組驅動軸、兩組支撐板和驅動裝置，兩組連接塊分別固定安裝在固定板下端的左右兩部，兩組固定框分別固定安裝在兩組連接塊下端，兩組滾輪分別轉動安裝在兩組固定框上，兩組滾輪的下端分別與兩組支撐輪的上端頂緊，兩組支撐輪分別固定安裝在兩組驅動軸上，兩組支撐輪與兩組驅動軸為偏心連接，兩組驅動軸分別轉動安裝在兩組支撐板上，兩組支撐板均固定安裝在底板上，兩組驅動軸與支塊轉動連接，兩組驅動軸的輸入端分別與驅動裝置的兩組輸出端連接，驅動裝置安裝在底板上端；打開驅動裝置，驅動裝置通過兩組驅動軸使兩組支撐輪旋轉，由於兩組支撐輪與兩組驅動軸為偏心連接，所以兩組支撐輪在豎直方向上的運動通過兩組滾輪使兩組固定框帶動兩組連接塊上下振動，兩組連接塊通過固定板使多個試管上下振動即可；可以自動對試管進行上下振動，避免了人工搖晃試管，降低了勞動強度，使用方便。
7.優選的，所述驅動裝置包括雙軸電機，雙軸電機固定安裝在底板的上端，兩組驅動軸的輸入端分別與雙軸電機的兩組輸出端連接；打開雙軸電機,雙軸電機帶動兩組驅動軸同步旋轉，兩組驅動軸使兩組支撐輪同步旋轉即可。
8.優選的，還包括加強板,加強板固定安裝在支架上；通過上述設置，提高了支架在使用過程中的牢固度。
9.優選的，所述螺母上設置有橡膠墊圈，橡膠墊圈位於螺母的後端；通過上述設置，防止了螺母對夾板壓傷，提高了螺母在使用過程中的可靠性。
10.優選的，所述雙軸電機上設置有防塵罩；通過上述設置，減少了外界落到雙軸電機上的灰塵，提高了雙軸電機在使用過程中的清潔性。
11.與現有技術相比本實用新型的有益效果為：可以自動對多個試管進行同時振動，避免了工作人員手工搖晃試管，降低了勞動強度，提高了工作效率。
附圖說明

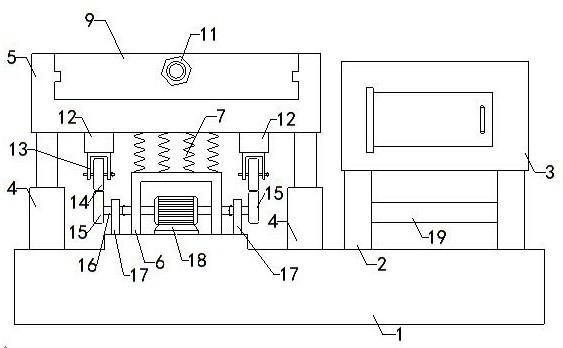

12.圖1是本實用新型的主視結構示意圖；
13.圖2是固定板、夾板和螺母等的結構示意圖；
14.圖3是雙軸電機、支撐輪和支撐板等的結構示意圖；
15.圖4是伸縮杆、固定板和螺母等的結構示意圖；
16.附圖中標記：1、底板；2、支架；3、培養皿；4、伸縮杆；5、固定板；6、支塊；7、彈簧；8、滑軌；9、夾板；10、螺杆；11、螺母；12、連接塊；13、固定框；14、滾輪；15、支撐輪；16、驅動軸；17、支撐板；18、雙軸電機；19、加強板。
具體實施方式
17.為了便於理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。本實用新型可以以許多不同的形式來實現，並不限於本文所描述的實施例。相反地，提
供這些實施例的目的是使對本實用新型的公開內容更加透徹全面。
18.如圖1至圖4所示，培養皿3通過支架2安裝在底板1上端，顯微鏡安放在底板1上端，兩組伸縮杆4均固定安裝在底板1上端，固定板5固定安裝在兩組伸縮杆4的移動端，支塊6固定安裝在底板1上端，多組彈簧7的下端均固定安裝在支塊6上，多組彈簧7的上端均固定安裝在固定板5上，兩組滑軌8分別固定安裝在固定板5的左右兩部，夾板9前後滑動安裝在兩組滑軌8上，固定板5和夾板9上均設置有多組圓弧槽，夾板9上設置有前後相通的通孔，螺杆10的後端固定安裝在固定板5上，螺杆10貫穿夾板9上的通孔，通孔的直徑大於螺杆10的直徑，螺母11與螺杆10螺裝，兩組連接塊12分別固定安裝在固定板5下端的左右兩部，兩組固定框13分別固定安裝在兩組連接塊12下端，兩組滾輪14分別轉動安裝在兩組固定框13上，兩組滾輪14的下端分別與兩組支撐輪15的上端頂緊，兩組支撐輪15分別固定安裝在兩組驅動軸16上，兩組支撐輪15與兩組驅動軸16為偏心連接，兩組驅動軸16分別轉動安裝在兩組支撐板17上，兩組支撐板17均固定安裝在底板1上，兩組驅動軸16與支塊6轉動連接，雙軸電機18固定安裝在底板1的上端，兩組驅動軸16的輸入端分別與雙軸電機18的兩組輸出端連接，加強板19固定安裝在支架2上。
19.本實用新型的紡織品抗菌測試設備，其在工作時，首先將多個試管分別放在固定板5的多個圓弧槽中，然後旋轉螺母11，旋轉的螺母11推動夾板9向後移動，至夾板9與固定板5將多個試管夾持固定，然後將需要檢測的多個紡織品的樣品分別放入多個試管內，然後向多個試管內分別倒入一定量的菌液，之後使用多個密封塞將多個試管密封，之後打開雙軸電機18，雙軸電機18帶動兩組驅動軸16同步旋轉，兩組驅動軸16使兩組支撐輪15同步旋轉，由於兩組支撐輪15與兩組驅動軸16為偏心連接，所以兩組支撐輪15在豎直方向上的運動通過兩組滾輪14使兩組固定框13帶動兩組連接塊12上下振動，兩組連接塊12通過固定板5使多個試管上下振動，使多個試管內的菌液充分的樣品接觸，之後關閉雙軸電機18，然後將多個密封塞取下，之後將多個樣品在多個試管中取出，之後將多個樣品放在顯微鏡下觀察樣品上細菌的數量並且記錄，之後將多個樣品放入培養皿3中進行培養，之後再將多個樣品在培養皿3中取出，然後再將培養後的樣品放在顯微鏡下觀察細菌的數量，與培養前樣品上細菌的數量作對比，根據細菌減少的數量即可推測出樣品的抗菌性；其可以自動對多個試管進行同時振動，避免了工作人員手工搖晃試管，降低了勞動強度，提高了工作效率。
20.本實用新型的一種紡織品抗菌測試設備，其安裝方式、連接方式或設置方式均為常見機械方式，只要能夠達成其有益效果的均可進行實施；本實用新型的紡織品抗菌測試設備的培養皿3、伸縮杆4、彈簧7、螺母11、滾輪14、雙軸電機18和加強板19為市面上採購，本行業內技術人員只需按照其附帶的使用說明書進行安裝和操作即可，而無需本領域的技術人員付出創造性勞動。
21.本文所使用的所有的技術和科學術語與屬於本實用新型的技術領域的技術人員通常理解的含義相同。在本實用新型的描述中，除非另有明確的規定和限定，術語「設置」、「安裝」、「相連」、「連接」、「固定」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關係。對於本技術領域的普通技術人員而言，根據具體情況理解上述術語在本實用新型中的具體含義。
22.本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目
的，不是旨在於限制本實用新型。本文所使用的術語「及／或」包括一個或多個相關的所列項目的任意的和所有的組合。
23.以上所述僅是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護範圍。
