斜下噴水虹吸泵的製作方法
2023-07-03 15:24:00 2
1.本發明涉及水泵技術領域,尤其是涉及大流量水泵節能技術。
背景技術:
2.現有水泵主要有:軸流泵、混流泵、離心泵。
3.存在問題:軸流泵流量最大,但揚程小。虹吸原理能水跨過近10米的高度流到低處,而軸流泵即少見揚程超過10米的。顯然,軸流泵沒有利用虹吸原理做功而實現節能。
技術實現要素:
4.為了克服現有技術存在的上述技術問題,本發明提供斜下噴水虹吸泵。
5.其具體的技術方案如下:利用虹吸原理,把葉輪安裝在噴水口,將水泵的噴水管道傾斜45度,斜下噴水揚程為負,葉輪噴水而不揚水,水向下流對葉輪的壓力減少,因此相同功耗流量比軸流泵更大。
6.軸流泵的揚程水柱由葉輪承擔,虹吸泵的吸程水柱由葉輪的拉力及大氣壓共同承擔,利用虹吸原理做功,節能效果顯著。
7.噴水管口不高於噴水管口高點控制線,即彎管內側下壁的最高點,確保能產生虹吸現象。
8.在高度落差不超過虹吸高程而抽水量大的場合,比如防洪、排澇、農田灌溉,優勢明顯。
9.跟軸流泵比,結構簡單。進水管道根據場景需要靈活裝配而不是跟泵體固定。
10.動力源可以是電動機、內燃機。內燃機提供動力時,戶外、移動作業適應性強。
附圖說明
11.為了更清楚地說明本發明實施例或現有技術中的技術方案,下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本發明的一些實施例,對於本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他的附圖。

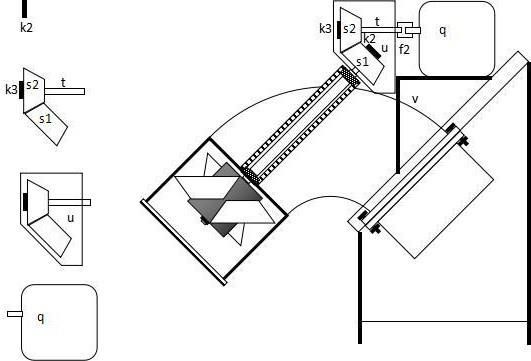

12.圖1是斜下噴水虹吸泵原理示意圖(主體);圖2是斜下噴水虹吸泵原理示意圖(葉輪及進出水管);圖3是斜下噴水虹吸泵頭原理示意圖;圖4是電動斜下噴水虹吸泵原理示意圖;圖5是內燃機斜下噴水虹吸泵原理示意圖。
13.其中,a:彎管;b:軸筒;c:傳動軸;d1:左軸承;d2:右軸承;e1:支撐杆1;e2:支撐杆2;e3:支撐杆3;f1:聯軸器1;f2:聯軸器2;g: 電動機;h1:鏍栓鏍母1;h2:鏍栓鏍母2;h3:鏍栓鏍母3;h4:鏍栓鏍母4;h5:鏍栓鏍母5;h6:鏍栓鏍母6;h7:鏍栓鏍母7;h8:鏍栓鏍母8;;i:支架;j:葉輪;k1:鏍母1; k2:鏍母2;k3:鏍母3;l:噴水管;m:出水口法蘭;n1:法蘭1;n2:法
蘭2;o:吸水管聯接器;p: 45度斜支架;q:內燃機;r:; 密封膠圈;s1:斜齒輪1;s2:斜齒輪2;t:傳動軸t;u:斜傳動器外殼;v:機座;w:噴水管口高點控制線。
實施方式
14.下面結合具體實施例對本發明做進一步的分析,顯然,所描述的僅僅是本發明一部分實施例,而不是全部的實施例。基於本發明中的實施例,本領域普通技術人員在沒有作出創造性勞動的前提下所獲得的所有其他實施例,都屬於本發明保護的範圍。
實施例
15.本實施例提供一種斜下噴水虹吸泵,由彎管、軸筒、傳動軸、左軸承、右軸承、支撐杆1、支撐杆2、支撐杆3、聯軸器1、聯軸器2、電動機、鏍栓鏍母1、鏍栓鏍母2、鏍栓鏍母3、鏍栓鏍母4、鏍栓鏍母5、鏍栓鏍母6、鏍栓鏍母7、鏍栓鏍母8、支架、葉輪、鏍母1、鏍母2、鏍母3、噴水管、出水口法蘭、法蘭1、法蘭2、吸水管聯接器、45度斜支架、內燃機、密封膠圈、斜齒輪1、斜齒輪2、傳動軸t、斜傳動器外殼、機座構成。
16.斜下噴水虹吸泵頭:左軸承、右軸承將傳動軸固定在軸筒內再通過支撐杆1、支撐杆2、支撐杆3焊接固定在彎管內;彎管、軸筒焊接固定密封不漏水;鏍母1將葉輪固定在傳動軸上;噴水管焊接出水口法蘭後跟彎管焊接在一起且密封不漏水;噴水管口不高於噴水管口高點控制線,即彎管內側下壁的最高點;法蘭1、法蘭2之間有密封膠圈並通過鏍栓鏍母1、鏍栓鏍母2、鏍栓鏍母3、鏍栓鏍母4、鏍栓鏍母5、鏍栓鏍母6、鏍栓鏍母7、鏍栓鏍母8固定;法蘭1方形、鏍栓孔跟法蘭2一致、開口跟彎管的下開口一致,法蘭1跟彎管的下開口焊接密封不漏水;法蘭1焊接支架後再焊接45度斜支架;法蘭2跟吸水管聯接器固定並密封不漏水;傳動軸連接動力源獲取動力做功;斜下噴水揚程為負,葉輪噴水而不揚水,水向下流對葉輪的壓力減少,因此相同功耗流量比軸流泵更大;軸流泵的揚程水柱由葉輪承擔,虹吸泵的吸程水柱由葉輪的拉力及大氣壓共同承擔,利用虹吸原理做功,節能效果顯著;在高度落差不超過虹吸高程而抽水量大的場合,比如防洪、排澇、農田灌溉,優勢明顯;跟軸流泵比,結構簡單,進水管道根據場景需要靈活裝配而不是跟泵體固定,一臺水泵可適用於吸程以下的任意高度。
17.電動機安裝在45度斜支架上,通過聯軸器1連接斜下噴水虹吸泵頭的傳動軸。
18.斜齒輪1通過鏍母2跟斜下噴水虹吸泵頭的傳動軸固定;斜齒輪2通過鏍母3和傳動軸t固定並通過聯軸器2連接水平安裝的內燃機;斜齒輪1、斜齒輪2有斜傳動器外殼保護並固定;機座焊接在45度斜支架、彎管上,機座上水平安裝內燃機並固定斜傳動器外殼。。
19.顯而易見地,固定法蘭的鏍栓鏍母的數量可以增減。
20.顯而易見地,軸上的鏍母可以換成鏍栓,軸上起絲換成鑽絲孔。
21.顯而易見地,左、右軸承可以在軸筒上加卡環進一步固定。
22.以上內容是結合具體的優選實施方式對本發明所作進一步詳細說明,不能認定本發明的具體實施只局限於這些說明。對於本發明所屬技術領域的普通技術人員來說,在不脫離本發明構思的前提下,還可以做出若干簡單推演或替換,都應當視為屬於本發明的保護範圍。
技術特徵:
1.一種斜下噴水虹吸泵頭,其特徵在於:彎管、軸筒、傳動軸、左軸承、右軸承、支撐杆1、支撐杆2、支撐杆3、鏍栓鏍母1、鏍栓鏍母2、鏍栓鏍母3、鏍栓鏍母4、鏍栓鏍母5、鏍栓鏍母6、鏍栓鏍母7、鏍栓鏍母8、支架、葉輪、鏍母1、噴水管、出水口法蘭、法蘭1、法蘭2、吸水管聯接器、45度斜支架、密封膠圈組成;左軸承、右軸承將傳動軸固定在軸筒內再通過支撐杆1、支撐杆2、支撐杆3焊接固定在彎管內;彎管、軸筒焊接固定密封不漏水;鏍母1將葉輪固定在傳動軸上;噴水管焊接出水口法蘭後跟彎管焊接在一起且密封不漏水;噴水管口不高於噴水管口高點控制線,即彎管內側下壁的最高點;法蘭1、法蘭2之間有密封膠圈並通過鏍栓鏍母1、鏍栓鏍母2、鏍栓鏍母3、鏍栓鏍母4、鏍栓鏍母5、鏍栓鏍母6、鏍栓鏍母7、鏍栓鏍母8固定;法蘭1方形、鏍栓孔跟法蘭2一致、開口跟彎管的下開口一致,法蘭1跟彎管的下開口焊接密封不漏水;法蘭1焊接支架後再焊接45度斜支架;法蘭2跟吸水管聯接器固定並密封不漏水;傳動軸連接動力源獲取動力做功;斜下噴水揚程為負,葉輪噴水而不揚水,水向下流對葉輪的壓力減少,因此相同功耗流量比軸流泵更大;軸流泵的揚程水柱由葉輪承擔,虹吸泵的吸程水柱由葉輪的拉力及大氣壓共同承擔,利用虹吸原理做功,節能效果顯著;在高度落差不超過虹吸高程而抽水量大的場合,比如防洪、排澇、農田灌溉,優勢明顯;跟軸流泵比,結構簡單,進水管道根據場景需要靈活裝配而不是跟泵體固定,一臺水泵可適用於吸程以下的任意高度。2.一種電動斜下噴水虹吸泵,其特徵在於:由斜下噴水虹吸泵頭、電動機、聯軸器1組成;電動機安裝在45度斜支架上,通過聯軸器1連接斜下噴水虹吸泵頭的傳動軸。3.一種內燃機斜下噴水虹吸泵,其特徵在於:由斜下噴水虹吸泵頭、斜齒輪1、鏍母2、斜齒輪2、傳動軸t、鏍母3、斜傳動器外殼、聯軸器2、內燃機、機座組成;斜齒輪1通過鏍母2跟斜下噴水虹吸泵頭的傳動軸固定;斜齒輪2通過鏍母3和傳動軸t固定並通過聯軸器2連接水平安裝的內燃機;斜齒輪1、斜齒輪2有斜傳動器外殼保護並固定;機座焊接在45度斜支架、彎管上,機座上水平安裝內燃機並固定斜傳動器外殼。
技術總結
提供一種斜下噴水虹吸泵。利用虹吸原理,把葉輪安裝在噴水口,將水泵的噴水管道傾斜45度,斜下噴水揚程為負,葉輪噴水而不揚水,水向下流對葉輪的壓力減少,因此相同功耗流量比軸流泵更大。軸流泵的揚程水柱由葉輪承擔,虹吸泵的吸程水柱由葉輪的拉力及大氣壓共同承擔,利用虹吸原理做功,節能效果顯著。噴水管口不高於噴水管口高點控制線,即彎管內側下壁的最高點,確保能產生虹吸現象。在高度落差不超過虹吸高程而抽水量大的場合,比如防洪、排澇、農田灌溉,優勢明顯。。。
技術研發人員:陳俞任 陳少獅
受保護的技術使用者:茂名高新技術產業開發區嘉舟創新科技有限公司
技術研發日:2023.02.16
技術公布日:2023/3/27
