早在前年上市的NVIDIA GeForce RTX 3090 Ti顯卡上，外部接口類型就已經開始改變，為PCIe 5.0 CEM（12VHPWR）。在當時，ATX 3.0規範的電源還沒有上市，所以直到去年英特爾發布ATX 3.0規範白皮書後，才有部分電源品牌推出了基於新規範的ATX 3.0電源。在新規範之前，RTX 3090 Ti用戶只能通過轉接線搭配ATX 2.x電源使用，原本用於顯卡和電源間通信的4pin邊帶信號接口也成了擺設，電源和顯卡間依然無法實現精準供電。

隨著時間的推移，越來越多的電源品牌推出了ATX 3.0規範的電源，目前來說ATX 3.0電源都定位於中高端。比如Tt推出的鋼影Toughpower GF3系列就囊括了從750W到1650W功率的產品，能夠滿足不同級別顯卡的使用需求。我們也拿到了其中的一款額定1200W的電源，看看它有怎樣的表現。

產品規格

產品尺寸：150mm（寬）×160mm（長）×86mm（高）

風扇規格：135mm

效率認證：80PLUS金牌

輸入電壓：100V~240V

輸入電流：7.5~15A

額定功率：1200W

產品質保：10年

參考價格：1799元

Tt作為一個專業外設品牌，其產品線覆蓋了鍵鼠、耳機、機箱、電源等產品，其中電源類產品非常豐富，擁有不同定位的多個系列，比如有主打高性價比的SMART RGB系列，也有主打高穩定性的鋼影ToughPower系列。像我們之前評測過的1550W功率的ToughPower PF1 ARGB、ToughPower TF1 1550W等就是其中的代表產品。

Tt鋼影ToughPower GF3系列擁有750W、850W、1000W、1200W、1350W、1650W共6個功率級別，可應對從主流到旗艦級顯卡的供電需求，其中除了1650W版提供有2個PCIe 5.0 CEM接口外，其他版本均為1個。我們本次體驗的是其中的中高功率級別型號：鋼影ToughPower GF3 1200W。

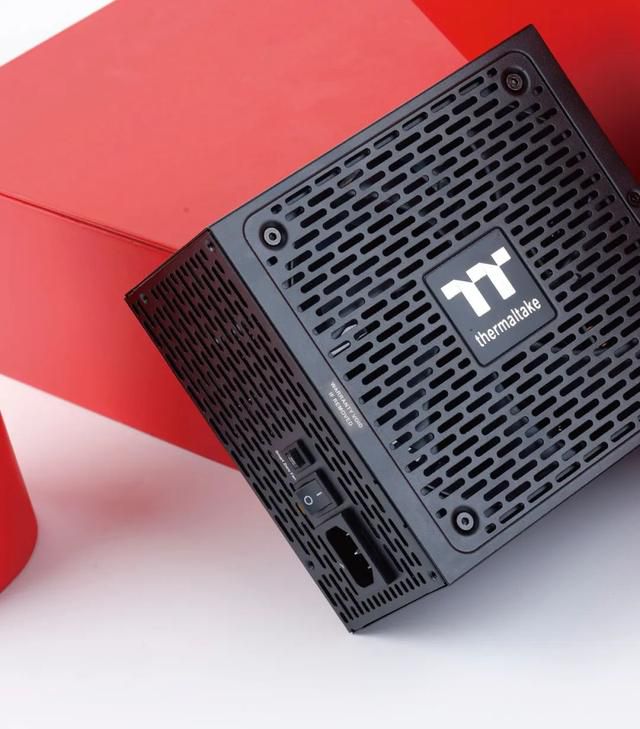

Tt鋼影ToughPower GF3 1200W與大部分電源一樣，採用黑色的外觀設計，是一款標準ATX規格的電源，它的長度比我們之前體驗過的ToughPower PF1 ARGB 1050W、ToughPower TF1 1550W電源略短20mm，其三圍尺寸為160mm（長）×150mm（寬）×86mm（高）。Tt鋼影ToughPower GF3 1200W內置有一個13.5cm的液壓軸承風扇，型號為HA13525H12SF-Z，與ToughPower TF1 1550W風扇相同，由東莞鴻華電子科技有限公司提供。該風扇採用7片扇葉，最高轉速為2300RPM，它並沒有像鋼影ToughPower GF2系列那樣支持RGB燈效，適合不在意燈效的用戶。

▲Tt鋼影ToughPower GF3 1200W採用的1個13.5mm液壓軸承風扇

另外，這款風扇採用了智能溫控裝置的定製扇葉，可以隨著負載的高低調整風扇轉速，從而讓散熱和噪聲之間保持平衡。同時，該電源除了擁有1個電源開關外，還在接口旁邊設計了一個「Smart Zero Fan」硬體開關，當打開該開關後，電源如果監測到PC處於低負載狀態時，風扇會自動停轉，以被動方式散熱，從而讓電源的靜謐性更好。

Tt鋼影ToughPower GF3 1200W的電源接口採用的是常見的C14型（切角半圓形），而有的則是C20型（方形），比如1350W版本和鋼影ToughPower TF1 1550W。這是因為C14只支持10A電流，C20可支持16A，在110V電壓的地區，需要提高輸入電流要大於10A才能輸出1200W及以上的功率，這也是為什麼該電源採用了C20型的接口原因。在國內由於使用的是220V電壓，所以很多只在國內銷售的超千瓦級電源，搭配10A電流的C14型接口也能滿足需求。

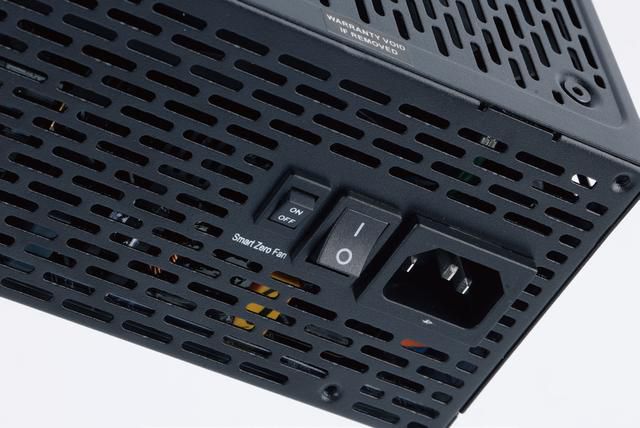

▲Tt鋼影ToughPower GF3 1200W的接口部分，分別是C14電源接口、開關按鍵、零轉速按鍵。

另外，Tt鋼影ToughPower GF3 1200W在外部的散熱孔位比普通電源更多，它除了風扇位擁有散熱孔外，開關位以及兩側也擁有散熱孔。多方位的散熱孔設計能提升電源內部的通風量，確保電源在被動散熱模式下依然能長時間穩定工作。

▲Tt鋼影ToughPower GF3 1200W在側面也配有散熱通風孔

我們從電源的銘牌上可以知道Tt鋼影ToughPower GF3 1200W的一些信息：它支持100V~240V和200V~240V的寬幅電壓，輸入電流為7.5A~15A，並支持單路 12V輸出。在 12V電壓下可輸出100A電流，也就能輸出1200W功率的電能。同時，該電源的 3.3V和 5V分別可輸出22A電流，聯合可輸出120W功率電能。此外，它的-12V可輸出0.3A電流， 5VSB可輸出3A電流，分別可輸出3.6W和15W電能。值得一提的是，該電源還經過了近10項國內外安規認證，比如中國3C、歐盟CE、美國聯邦通信FCC等。

在電源的銘牌上還可以看到，該電源經過了80PLUS金牌認證，這也就意味著Tt鋼影ToughPower GF3 1200W的供電轉換效率較高：在20%的負載下須要達到不低於87%的轉換效率、50%負載擁有不低於90%的轉換效率、100%負載擁有不低於87%的轉換效率。Tt鋼影ToughPower GF3 1200W在230V輸入下，20%、50%、100%的負載效率分別為91.12%、91.4%、87.75%，綜合轉換效率為90.09%，轉換效率較高。這款電源還支持長達10年的超長質保，並且是只換不修，相比很多只有1到3年換新服務的電源更實在，這也讓用戶沒有了後顧之憂。

▲Tt鋼影ToughPower GF3 1200W銘牌信息，單路 12V可輸出100A電流。

作為一款中高端電源，Tt鋼影ToughPower GF3 1200W自然標配的是全模組接口。它配備了11組接口，其中處理器供電和PCIe供電接口有4組，並且可以相互通用。配備的線材除了PCIe 5.0 CEM採用了尼龍編織網包裹外，其他的均為扁平式類型，這種類型的線材不僅能方便用戶走線，同時也能讓機箱內部更加美觀。PCIe 5.0 CEM線材接頭標示功率為「600W」，可滿足目前旗艦級RTX 4090單顯卡的供電需求。

▲Tt鋼影ToughPower GF3 1200W採用全模組設計，共配有11組接口。

電源提供有1根20 4pin主供電（600mm）、2根4 4pin處理器供電（700mm）、1根8pin ATX 12V供電（700mm）、1根12 4pin PCIe 5.0 CEM顯卡供電（500mm）、2根6 2pin PCIe顯卡供電（500mm 150mm）、3根SATA供電（500mm 150mm 150mm 150mm）、1根4pin外圍設備連接器供電（500mm 150mm 150mm 150mm）、1根驅動供電線（100mm）。

▲ Tt鋼影ToughPower GF3 1200W配備的線材豐富

▲Tt鋼影ToughPower GF3 1200W配備的PCIe 5.0 CEM線材單獨採用了尼龍編織網進行包裹。

可以看到，電源的線材不僅非常齊全，而且長度也比普通主流的千瓦級電源更長，足夠應對絕大部分機箱的走線需求。

我們也測試了該電源的穩定性，在酷睿i9-13900K處理器、RTX 4090顯卡的平臺上，通過「雙烤」，讓電源的負載功耗達到了800W左右，功耗在Tt鋼影ToughPower GF3 1200W的額定功率內，可見其應對旗艦級硬體非常輕鬆。

同時，在測試中不論是高低負債下電源的風扇噪聲都不明顯，在高負載下時的風扇噪聲會被顯卡風扇噪聲覆蓋，而低負載下的噪聲更是可以忽略。如果開啟了「零轉速」開關，在低負載以及待機狀態下，風扇會處於停轉狀態。另外，在高負載時通過熱成像儀透過電源側面散熱孔測得內部最高溫度為52.4℃（室溫25℃），溫度不算高，散熱表現良好。

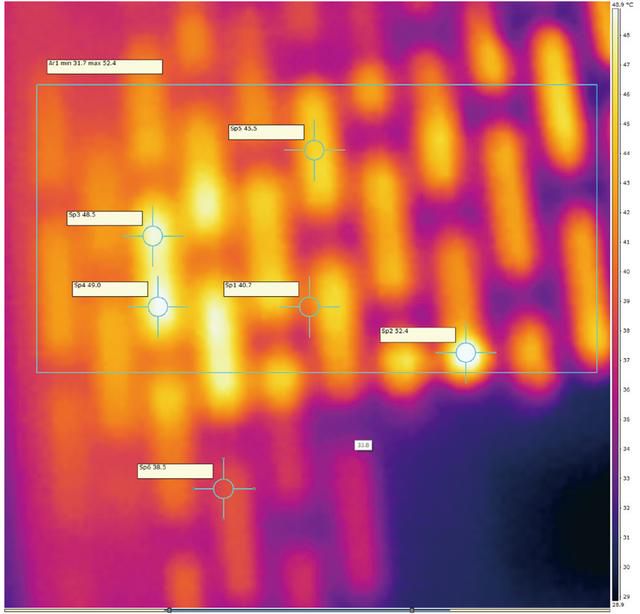

▲使用Tt鋼影ToughPower GF3 1200W電源搭配酷睿i9-13900K處理器、RTX 4090顯卡進行「雙烤」長時間測試，電源運行穩定。電源內部的散熱良好，通過熱成像儀透過散熱孔測得內部最高溫度為52.4℃（室溫22℃）。

作為一款中高端ATX 3.0電源，Tt鋼影ToughPower GF3 1200W的內部用料和電路設計是怎樣的呢？我們將其拆開後可以看到它內部的一個大致的設計——主動式PFC LLC諧振 同步整流以及DC to DC的方案，該電路方案是目前中高端電源非常常見的設計。其內部的用料也比較紮實，它的輸入電路具有完整的一二級EMI濾波電路降低EMC幹擾。

▲Tt鋼影ToughPower GF3 1200W內部元器件布局一覽

PCB板載了2個來自日本紅寶石（Rubycon）的主電解電容，規格為420V680μF和420V470μF，總容值1150μF，正好與電源額定功率接近。該電容耐105℃高溫，使用壽命長，能保障DC to DC直流轉換電路。電源模組上還擁有大量的電解電容，用於濾除紋波。

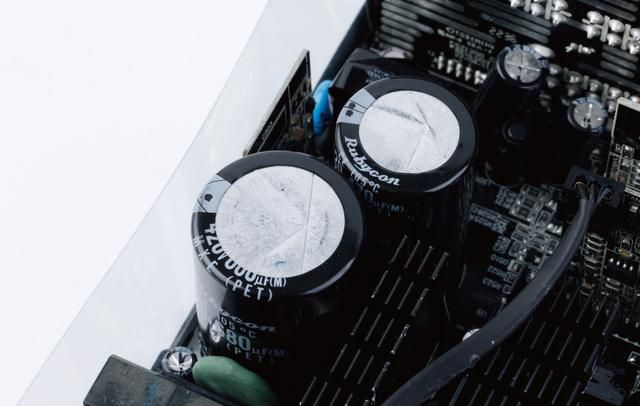

▲Tt鋼影ToughPower GF3 1200W板載了2個來自日本紅寶石（Rubycon）的主電解電容，規格為420V680μF和420V470μF，總容值1150μF。

電源的12V主變壓器體積較大，採用的是E216944-W H-P 2234磁芯，而位於主電容旁的5V待機變壓器則小很多，還有一個輔助變壓器位於主電解電容旁。此外，該電源在主變壓器旁配備了10個同步整流器，來自英飛凌，型號為014N06NS，以5 5形式分兩排對稱排列。這款電源還搭配了獨立的PCB配合來自MICROCHIP（美國微芯）單片機晶片，型號為PIC16F1503，用於監測電源負載，實現智能啟停風扇。

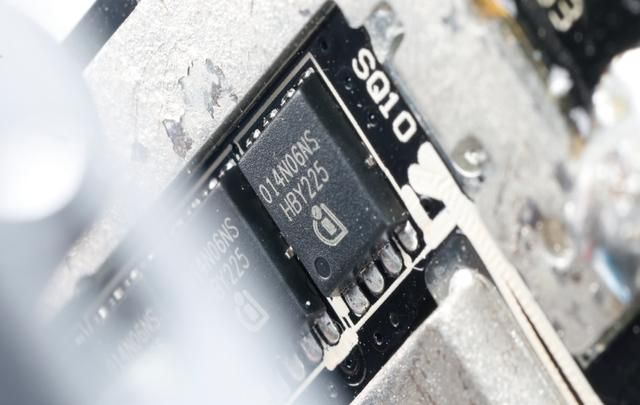

▲Tt鋼影ToughPower GF3 1200W配備了10個同步整流器，來自英飛凌，型號為014N06NS，以5 5的形式分兩排對稱排列。

在主電容和主變壓器之間是電源的散熱模塊部分，散熱模塊分為3塊，面積大，能為電源提供良好的被動散熱性能。可以看到，Tt鋼影ToughPower GF3 1200W的在電路設計和用料等方面都保持了一貫的高水準，特別是像電解電容、同步整流器等關鍵器件都來自一線供應商，能確保電源的整體品質。

整體來說，Tt鋼影ToughPower GF3 1200W作為一款超千瓦級的ATX 3.0電源，它能滿足目前旗艦級硬體的供電需求，通過長時間的烤機測試，它的穩定性也很出色，散熱表現良好。這得益於它內部擁有紮實的用料，比如一線品牌的主電解電容、同步整流器以及控制器等，這些都是確保電源能夠長時間穩定運行的基礎。對於想要打造以RTX 4090顯卡 酷睿i9-13900K處理器為核心的旗艦級主機的用戶，Tt鋼影ToughPower GF3 1200W是比較不錯的選擇。
