一種具有防護效果的環網櫃的製作方法

2023-06-22 13:11:24 1

1.本發明涉及環網櫃技術領域，具體為一種具有防護效果的環網櫃。


背景技術：

2.環網櫃是一組輸配電氣設備裝在金屬或非金屬絕緣櫃體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分採用和，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點，它被廣泛使用於城市住宅小區、高層建築、、工廠企業等負荷中心的配電站以及中；
3.但是傳統環網櫃的防護效果較差，例如專利號為：201910214747.x的發明專利，具體涉及一種環網櫃。一種環網櫃，包括櫃體和位於櫃體內的斷路器，所述斷路器包括支撐架、安裝在支撐架上的滅弧室以及控制通斷路的操作機構，所述滅弧室的下端固定有銅套管，銅套管的下端一體成型有直徑大於銅套管的第一抵接環，銅套管內插接有上端與動觸頭相連的插杆，插杆的直徑和銅套管的內徑相等，插杆上位於第一抵接環下方的位置成型有第二抵接環，插杆上位於第二抵接環上方的位置穿有下銅排，插杆上位於下銅排和第二抵接環之間的位置套設有第一強力彈簧。銅排在第一強力彈簧的作用下向上擠壓抵接在第一抵接環上，使得銅排和第一抵接環之間緊密抵接，電連接穩定；
4.由於環網櫃需要開設有散熱孔為其內腔中的元件進行散熱，但是傳統的環網櫃並不設置有防蟲、防塵和防潮機構，進而導致在利用散熱孔對其內腔進行散熱的過程中，空氣中的灰塵及空氣中夾雜的水分會隨著空氣流入到環網櫃的內腔中，由於空氣灰塵中含有大量金屬微顆粒、金屬氧化物及各類酸性物質，極易造成環網櫃內電氣元件鏽蝕、絕緣破壞、甚至引發汙閃故障，並且影響其散熱效果，如潮溼的空氣流入環網櫃內，在長時間使用後，會造成其內腔中溼度較大，進而導致其內腔中的電氣元件絕緣強度降低、產生電氣故障、促使黴菌生長、造成金屬腐蝕等，並且由於不設置有防蟲機構，小昆蟲極易通過散熱孔爬入環網櫃的內腔中，進而極易造成電氣元件損壞，嚴重影響環網櫃的安全運行，存在較多不利於環網櫃正常運行的危險性因素，存在安全隱患，不便於使用。


技術實現要素：

5.本發明的目的是為了解決現有技術中存在的缺點，不設置有防護機構，而提出的一種具有防護效果的環網櫃。
6.為實現上述目的，本發明提供如下技術方案：
7.一種具有防護效果的環網櫃，包括：環網櫃本體，所述環網櫃本體的前側底端開設有與其內腔相連通的排風口，所述環網櫃本體的後側頂端開設有與其內腔相連通的進風口；第一過濾網板，所述第一過濾網板設置於排風口的內腔中；薄荷草藥包，所述薄荷草藥包放置於第一過濾網板的前側，所述薄荷草藥包位於排風口的內腔；第一過濾壓板，所述第一過濾壓板可拆卸的設置於環網櫃本體的前側底端，所述第一過濾壓板的位置和排風口的位置相對應的，所述薄荷草藥包位於第一過濾壓板的內腔中；防護機構，所述防護機構設置
於環網櫃本體的後側頂端。
8.進一步地，為了對吸入環網櫃本體內腔中的空氣進行除塵，所述防護機構包括：小型風扇，所述小型風扇設置於進風口的內腔中，所述小型風扇的後側延伸出進風口的內腔；外殼，所述外殼的前側頂端設置於小型風扇的外壁後側，所述小型風扇的後側延伸進外殼的內腔中；引流板，所述引流板的數量為兩個，兩個所述引流板分別設置於外殼的內腔左右兩側底部；第一散熱鋁片，所述第一散熱鋁片設置於外殼內腔的頂端；第二過濾網板，所述第二過濾網板設置於外殼的後側；過濾棉，所述過濾棉放置於第二過濾網板內腔後側；第二過濾壓板，所述第二過濾壓板可拆卸的設置於第二過濾網板的後側，所述過濾棉位於第二過濾壓板的內腔中；儲水抽屜，所述儲水抽屜可拆卸的設置於外殼的內腔底端。
9.進一步地，為了促使第一散熱鋁片製冷，第二散熱鋁片制熱，所述防護機構包括：隔熱板，所述隔熱板設置於第一散熱鋁片的頂端；半導體製冷片，所述半導體製冷片設置於隔熱板的內腔，所述半導體製冷片的底端和第一散熱鋁片相接觸。
10.進一步地，為了吸引蚊蟲，所述防護機構包括：第二散熱鋁片，所述第二散熱鋁片設置於隔熱板的頂端，所述第二散熱鋁片的底端和半導體製冷片的頂端相接觸；支撐架，所述支撐架設置於第二散熱鋁片的頂端前側；隔熱玻璃，所述隔熱玻璃設置於支撐架的頂端；led燈，所述led燈設置於隔熱玻璃的頂端。
11.進一步地，為了消滅蚊蟲，所述防護機構包括：電網，所述電網設置於支撐架的後側；防護框，所述防護框設置於電網的後側；收集槽，所述收集槽可拆卸的設置於防護框的內腔底端。
12.進一步地，所述第一散熱鋁片位於引流板的上方，所述儲水抽屜位於引流板的下方。
13.進一步地，所述第一散熱鋁片的鋁片為傾斜設置。
14.與現有技術相比，本發明的有益效果是：
15.(1)本發明通過環網櫃本體進行工作，通過半導體製冷片可以促使第一散熱鋁片進行製冷，並且促使第二散熱鋁片進行制熱，利用小型風扇可以將外界的空氣吸入至環網櫃本體的內腔中，並且由於第一散熱鋁片進行製冷，可以促使空氣中的水分液化成小水滴析出，不僅可以降低吸入環網櫃本體內腔中空氣的潮溼度，並且可以加強環網櫃本體的散熱效果；
16.(2)本發明通過第二過濾壓板可以過濾掉空氣中的大顆粒雜質，利用過濾棉可以過濾掉空氣中的小顆粒雜質，進而可以防止空氣中的灰塵流入環網櫃本體的內腔中；
17.(3)本發明利用蚊蟲的厭冷喜熱和趨光性，可以將蚊蟲吸引到防護框的內腔中，並且利用電網將蚊蟲消滅，進而可以防止蚊蟲爬入環網櫃本體的內腔中；
18.(4)本發明在使用時，能夠有效的防止潮溼空氣、灰塵和蚊蟲流入環網櫃本體的內腔中，進而消除不利於環網櫃本體正常運行的危險性因素，促使環網櫃本體可以安全運動，消除安全隱患，便於使用。
附圖說明
19.為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對於本領
域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

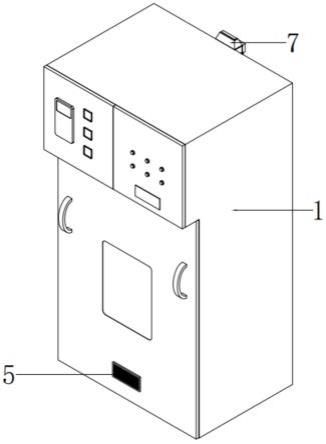

20.圖1為本發明結構示意圖；
21.圖2為本發明的爆炸圖；
22.圖3為進風口的結構示意圖；
23.圖4為防護機構的結構示意圖；
24.圖5為防護機構的爆炸圖；
25.圖6為引流板的結構示意圖；
26.圖7為外殼的後視圖；
27.圖8為本發明的a處放大圖。
28.圖中各標號所代表的部件列表如下：1、環網櫃本體，2、排風口，3、第一過濾網板，4、薄荷草藥包，5、第一過濾壓板，6、進風口，7、防護機構，71、小型風扇，72、外殼，73、引流板，74、第一散熱鋁片，75、第二過濾網板，76、過濾棉，77、第二過濾壓板，78、儲水抽屜，79、隔熱板，710、半導體製冷片，711、第二散熱鋁片，712、支撐架，713、隔熱玻璃，714、led燈，715、電網，716、防護框，717、收集槽。
具體實施方式
29.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬於本發明保護的範圍。
30.在本發明的描述中，需要理解的是，術語「上」、「下」、「前」、「後」、「左」、「右」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。
31.參照圖1-8，一種具有防護效果的環網櫃，包括：環網櫃本體1、排風口2、第一過濾網板3、薄荷草藥包4、第一過濾壓板5、進風口6和防護機構7，環網櫃本體1，環網櫃本體1的前側底端開設有與其內腔相連通的排風口2，環網櫃本體1的後側頂端開設有與其內腔相連通的進風口6，環網櫃本體1為現有技術，在此不過多贅述，第一過濾網板3設置於排風口2的內腔中，薄荷草藥包4放置於第一過濾網板3的前側，薄荷草藥包4位於排風口2的內腔，薄荷草藥包4為現有技術，其由無紡布包裹薄荷組成，利用蚊蟲討厭薄荷味道可以實現驅蟲的效果，防止蚊蟲通過排風口2爬入環網櫃本體1的內腔中，薄荷草藥包4也可替換為除蟲菊草藥包、茉莉草藥包、丁香草藥包、蒲公英草藥包、夾竹桃草藥包、夜來香草藥包等，第一過濾壓板5可拆卸的設置於環網櫃本體1的前側底端，第一過濾壓板5的位置和排風口2的位置相對應的，薄荷草藥包4位於第一過濾壓板5的內腔中，第一過濾壓板5用於固定薄荷草藥包4，防護機構7設置於環網櫃本體1的後側頂端，防護機構7起到除溼、除塵和防蟲的效果。
32.具體的，防護機構7包括：小型風扇71、外殼72、引流板73、第一散熱鋁片74、第二過濾網板75、過濾棉76、第二過濾壓板77、儲水抽屜78、隔熱板79、半導體製冷片710、第二散熱鋁片711、支撐架712、隔熱玻璃713、led燈714、電網715、防護框716和收集槽717，小型風扇
71，小型風扇71設置於進風口6的內腔中，小型風扇71的後側延伸出進風口6的內腔，小風風扇71為現有技術，在此不過多贅述，小型風扇71在此用於將外界的空氣吸入至環網櫃本體1的內腔中，並且通過排風口2排出，外殼72的前側頂端設置於小型風扇71的外壁後側，小型風扇71的後側延伸進外殼72的內腔中，引流板73的數量為兩個，兩個引流板73分別設置於外殼72的內腔左右兩側底部，引流板73用於將析出的水滴引導至儲水抽屜78的內腔中，第一散熱鋁片74設置於外殼72內腔的頂端，第一散熱鋁片74位於引流板73的上方，利用第一散熱鋁片74製冷可以促使空氣中的水分液化成小水滴析出，進而降低流入環網櫃本體1內腔中空氣的潮溼度，第一散熱鋁片74的鋁片為傾斜設置，可以增加空氣停留在外殼72內腔中的時間，進而增加水分液化的時間，加強空氣乾燥效果，第二過濾網板75設置於外殼72的後側，過濾棉76放置於第二過濾網板75內腔後側，過濾棉76用於過濾掉空氣中的小顆粒雜質，第二過濾壓板77可拆卸的設置於第二過濾網板75的後側，過濾棉76位於第二過濾壓板77的內腔中，第二過濾壓板77用於固定過濾棉76的同時對空氣中的大顆粒雜質進行過濾，儲水抽屜78可拆卸的設置於外殼72的內腔底端，儲水抽屜78位於引流板73的下方，儲水抽屜78用於收集空氣中析出的水分，隔熱板79設置於第一散熱鋁片74的頂端，半導體製冷片710設置於隔熱板79的內腔，半導體製冷片710的底端和第一散熱鋁片74相接觸，半導體製冷片710為現有技術，製冷片710也叫熱電製冷片，是一種，它的優點是沒有滑動部件，應用在一些空間受到限制，可靠性要求高，無製冷劑汙染的場合，利用半導體材料的peltier效應，當通過兩種不同半導體材料串聯成的電偶時，在電偶的兩端即可分別吸收熱量和放出熱量，在此不過多贅述，第二散熱鋁片711設置於隔熱板79的頂端，第二散熱鋁片711的底端和半導體製冷片710的頂端相接觸，通過半導體製冷片710可以促使第二散熱鋁片710進行制熱，進而利用蚊蟲的喜熱特性吸引蚊蟲，支撐架712設置於第二散熱鋁片711的頂端前側，隔熱玻璃713設置於支撐架712的頂端，隔熱玻璃713為現有技術，在此不過多贅述，led燈714設置於隔熱玻璃713的頂端，led燈714用於照亮支撐架712的內腔，進而利用蚊蟲的趨光性可以吸引蚊蟲，電網715設置於支撐架712的後側，電網715為現有技術，在此不過多贅述，電網715在此用於消滅蚊蟲，防護框716設置於電網715的後側，收集槽717可拆卸的設置於防護框716的內腔底端，收集槽717用於收集消滅的蚊蟲。
33.本發明中，使用時，利用環網櫃本體1進行工作，啟動半導體製冷片710，由於半導體製冷片710的一側吸熱，另一側放熱，進而可以通過半導體製冷片710促使第一散熱鋁片74進行吸熱，第二散熱鋁片711進行放熱，啟動小型風扇71，利用小型風扇71可以將外界的空氣吸入至環網櫃本體1的內腔中，利用第二過濾壓板77可以對吸入的空氣進行大顆粒雜質過濾，並且利用過濾棉76可以對空氣中的小顆粒雜質進行過濾，當潮溼的空氣流入外殼72的內腔中時，由於第一散熱鋁片710進行吸熱，進而促使空氣中的水分進行放熱，從而可以將空氣中的水分析出成小水滴，可以降低流入環網櫃本體1內腔中的空氣的潮溼度，析出的小水滴在重力因素下流入引流板73的頂端，並通過引流板73流入儲水抽屜78的內腔中，進行儲存，當乾燥的冷空氣流入至環網櫃1內腔中時，由於冷空氣密度大，進而冷空氣進行下沉，從而可以對環網櫃本體1的內腔整體進行散熱，並且由於流入環網櫃本體1中的空氣為乾燥的冷空氣，進而可以加強環網櫃本體1的散熱效果，隨著小型風扇71對空氣的吸入，流入環網櫃本體1內腔中的冷空氣與環網櫃本體1內腔中的熱空氣進行熱交換，並通過排風口2排出，由於小型風扇71啟動後，環網櫃本體1內腔中的氣壓為正壓，進而空氣不會通過排
風口2流入，從而可以對流入環網櫃本體1內腔中的空氣進行除溼和除塵，並且加強環網櫃本體1的散熱效果，增加工作效率，而由於通過半導體製冷片710促使第二散熱鋁片77進行放熱，並且打開led燈714和電網715，利用蚊蟲的趨光性和厭冷喜熱特性不僅可以避免蚊蟲飛入外殼72的內腔中，還可以吸引蚊蟲飛入防護框716的內腔中，利用電網715可以對蚊蟲進行消滅，消滅後的蚊蟲落入收集槽717進行收集，而排風口2處，由於環網櫃本體1的內腔為正壓，進而環網櫃本體1內腔中的空氣通過排風口2流出，從而將薄荷味道帶出向外流動，在風壓和薄荷味道的雙重保障下可以防止蚊蟲通過排風口2飛入環網櫃本體1的內腔中，從而實現驅蟲，本發明在使用時，能夠有效的防止潮溼空氣、灰塵和蚊蟲流入環網櫃本體1的內腔中，進而消除不利於環網櫃本體1正常運行的危險性因素，促使環網櫃本體1可以安全運動，消除安全隱患，便於使用。
34.以上公開的本發明優選實施例只是用於幫助闡述本發明。優選實施例並沒有詳盡敘述所有的細節，也不限制該發明僅為具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取並具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部範圍和等效物的限制。
