一種模擬胃酸膽鹽裝置的製作方法

2023-05-31 02:56:13 1

1.本實用新型涉及膽鹽技術領域，尤其涉及一種模擬胃酸膽鹽裝置。


背景技術：

2.胃酸膽鹽是由肝細胞分泌的膽汁酸與甘氨酸或牛磺酸結合而形成的鈉鹽或鉀鹽，是膽汁中參與脂肪消化和吸收的主要成分，由於胃酸膽鹽的作用較大，近些年開始進行模擬胃酸膽鹽的實驗，這就需要使用到胃酸膽鹽的模擬裝置。
3.現有的胃酸膽鹽模擬裝置在使用時，基本還是需要人工進行原料的投入，由於人工存在粗心等問題，從而會導致量取錯誤的情況，同時人工配比效率低下，不能適應大規模模擬需求，所以需要一種模擬胃酸膽鹽裝置來解決上述問題。


技術實現要素：

4.本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種模擬胃酸膽鹽裝置，其能夠進行原料的自動配比投入，大大增加模擬效率。
5.為了實現上述目的，本實用新型採用了如下技術方案：
6.一種模擬胃酸膽鹽裝置，包括通過支架放置在地面上的模擬箱，所述模擬箱的上端固定連接有安裝架，所述安裝架上設有電機，所述電機的輸出軸上設有用於攪拌模擬箱內物料的攪拌機構，所述模擬箱的左右側壁上均設有進料管，兩根所述進料管的下端均設有安裝板，所述安裝板上設有用於控制進料管開合的控制機構，所述模擬箱的左右端均固定連接有支撐板，兩塊所述支撐板上設有用於提供控制機構所需動力的第一傳動機構，所述電機的輸出軸上設有用於提供供控制機構所需動力的第二傳動機構。
7.優選地，所述攪拌機構包括固定連接在電機輸出軸上的傳動軸，所述傳動軸的側壁上固定連接有多個攪拌葉。
8.優選地，所述控制機構包括貫穿安裝板並與安裝板滑動連接的推柱，所述推柱貫穿進料管，所述推柱的外側壁上套設有彈簧，所述推柱的上端設有開口。
9.優選地，所述第一傳動機構包括轉動連接在支撐板上的連接軸，所述連接軸上固定連接有圓盤，所述圓盤上固定連接有多個楔形塊。
10.優選地，所述第二傳動機構包括固定連接在電機輸出軸上的蝸杆，所述安裝架上固定連接有兩塊承載板，兩塊所述承載板上均轉動連接有支撐軸，所述支撐軸上固定連接有與蝸杆相配合的蝸輪，所述支撐軸與連接軸上均固定連接有帶輪，兩個所述帶輪之間通過皮帶連接。
11.優選地，兩根所述推柱的上端均為與楔形塊相配合的楔形，兩個所述圓盤上的楔形塊的個數不同。
12.本實用新型與現有技術相比，其有益效果為：
13.1、通過設置控制機構與第一傳動機構，實現在圓盤轉動時，多個楔形塊轉動，使得推柱上下往復運動，實現進料管的間斷性導通，實現間斷性的下料，同時還可以改變兩端楔
形塊的個數進行兩端進料的配比。
14.2、通過設置攪拌機構與第二傳動機構，實現在電機轉動的同時帶動轉軸轉動，使得多個攪拌葉轉動，實現對物料的混合攪拌，實現攪拌與配比共用動力，實現動力資源得節約。
附圖說明

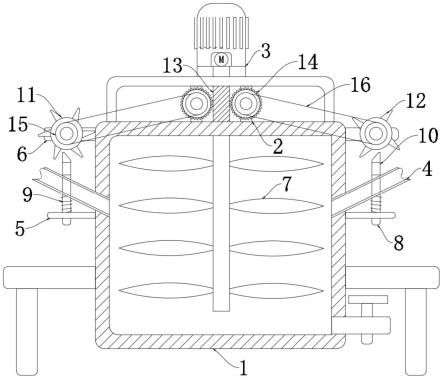

15.圖1為本實用新型提出的一種模擬胃酸膽鹽裝置的主視結構示意圖；
16.圖2為本實用新型提出的一種模擬胃酸膽鹽裝置的外觀示意圖。
17.圖中：1模擬箱、2承載板、3電機、4進料管、5安裝板、6支撐板、7攪拌葉、8推柱、9彈簧、10開口、11圓盤、12楔形塊、13蝸杆、14蝸輪、15帶輪、16皮帶。
具體實施方式
18.為使本實用新型的上述目的、特徵和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。在下面的描述中闡述了很多具體細節以便於充分理解本實用新型。但是本實用新型能夠以很多不同於在此描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似改進，因此本實用新型不受下面公開的具體實施的限制。
19.需要說明的是，當元件被稱為「固定於」另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是「連接」另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語「垂直的」、「水平的」、「左」、「右」以及類似的表述只是為了說明的目的，並不表示是唯一的實施方式。
20.參照圖1-2，一種模擬胃酸膽鹽裝置，包括通過支架放置在地面上的模擬箱1，模擬箱1的上端固定連接有安裝架，安裝架上設有電機3，電機3的輸出軸上設有用於攪拌模擬箱1內物料的攪拌機構，攪拌機構包括固定連接在電機3輸出軸上的傳動軸，傳動軸的側壁上固定連接有多個攪拌葉7。
21.模擬箱1的左右側壁上均設有進料管4，兩根進料管4的下端均設有安裝板5，安裝板5上設有用於控制進料管4開合的控制機構，控制機構包括貫穿安裝板5並與安裝板5滑動連接的推柱8，推柱8貫穿進料管4，推柱8的外側壁上套設有彈簧9，推柱8的上端設有開口10。
22.模擬箱1的左右端均固定連接有支撐板6，兩塊支撐板6上設有用於提供控制機構需動力的第一傳動機構，第一傳動機構包括轉動連接在支撐板6上的連接軸，連接軸上固定連接有圓盤11，圓盤11上固定連接有多個楔形塊12，兩根推柱8的上端均為與楔形塊12相配合的楔形，兩個圓盤11上的楔形塊12的個數不同,通過設置圓盤11、楔形塊12、推柱8等，實現在圓盤11轉動時，多個楔形塊12轉動，使得推柱8上下往復運動，實現進料管4的間斷性導通，實現間斷性的下料，同時還可以改變兩端楔形塊12的個數進行兩端進料的配比。
23.電機3的輸出軸上設有用於提供供控制機構需動力的第二傳動機構，第二傳動機構包括固定連接在電機3輸出軸上的蝸杆13，安裝架上固定連接有兩塊承載板2，兩塊承載板2上均轉動連接有支撐軸，支撐軸上固定連接有與蝸杆13相配合的蝸輪14，支撐軸與連接軸上均固定連接有帶輪15，兩個帶輪15之間通過皮帶16連接,通過設置電機3、攪拌葉7、轉
軸等，實現在電機3轉動的同時帶動轉軸轉動，使得多個攪拌葉7轉動，實現對物料的混合攪拌，實現攪拌與配比共用動力，實現動力資源得節約。
24.本實用新型使用時，首先打開電機3，電機3轉動帶動蝸杆13轉動，從而帶動與之相嚙合的兩個蝸輪14轉動，使得支撐軸轉動，從而帶動支撐軸上的帶輪15轉動，通過皮帶16帶動連接軸上的帶輪15轉動轉動，使得連接軸轉動，連接軸轉動會帶動圓盤11轉動，使得多個楔形塊12轉動，多個楔形塊12轉動會間斷性的與推柱8相配合，使得推柱8間斷性的向下運動，在彈簧9的作用下，使得推柱8上下往復運動，在推柱8向下運動時，進料管4導通，從而實現間斷性的下料，由於兩個圓盤11上的楔形塊12的個數不同，從而可以根據楔形塊12的個數進行兩端進料的配比，在電機3轉動的同時會帶動轉軸轉動，從而帶動多個攪拌葉7轉動實現對物料的混合攪拌。
25.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍之內。


技術特徵：
1.一種模擬胃酸膽鹽裝置，包括通過支架放置在地面上的模擬箱(1)，其特徵在於，所述模擬箱(1)的上端固定連接有安裝架，所述安裝架上設有電機(3)，所述電機(3)的輸出軸上設有用於攪拌模擬箱(1)內物料的攪拌機構，所述模擬箱(1)的左右側壁上均設有進料管(4)，兩根所述進料管(4)的下端均設有安裝板(5)，所述安裝板(5)上設有用於控制進料管(4)開合的控制機構，所述模擬箱(1)的左右端均固定連接有支撐板(6)，兩塊所述支撐板(6)上設有用於提供控制機構所需動力的第一傳動機構，所述電機(3)的輸出軸上設有用於提供供控制機構所需動力的第二傳動機構。2.根據權利要求1所述的一種模擬胃酸膽鹽裝置，其特徵在於，所述攪拌機構包括固定連接在電機(3)輸出軸上的傳動軸，所述傳動軸的側壁上固定連接有多個攪拌葉(7)。3.根據權利要求1所述的一種模擬胃酸膽鹽裝置，其特徵在於，所述控制機構包括貫穿安裝板(5)並與安裝板(5)滑動連接的推柱(8)，所述推柱(8)貫穿進料管(4)，所述推柱(8)的外側壁上套設有彈簧(9)，所述推柱(8)的上端設有開口(10)。4.根據權利要求3所述的一種模擬胃酸膽鹽裝置，其特徵在於，所述第一傳動機構包括轉動連接在支撐板(6)上的連接軸，所述連接軸上固定連接有圓盤(11)，所述圓盤(11)上固定連接有多個楔形塊(12)。5.根據權利要求4所述的一種模擬胃酸膽鹽裝置，其特徵在於，所述第二傳動機構包括固定連接在電機(3)輸出軸上的蝸杆(13)，所述安裝架上固定連接有兩塊承載板(2)，兩塊所述承載板(2)上均轉動連接有支撐軸，所述支撐軸上固定連接有與蝸杆(13)相配合的蝸輪(14)，所述支撐軸與連接軸上均固定連接有帶輪(15)，兩個所述帶輪(15)之間通過皮帶(16)連接。6.根據權利要求4所述的一種模擬胃酸膽鹽裝置，其特徵在於，兩根所述推柱(8)的上端均為與楔形塊(12)相配合的楔形，兩個所述圓盤(11)上的楔形塊(12)的個數不同。

技術總結
本實用新型公開了一種模擬胃酸膽鹽裝置，包括通過支架放置在地面上的模擬箱，所述模擬箱的上端固定連接有安裝架，所述安裝架上設有電機，所述電機的輸出軸上設有用於攪拌模擬箱內物料的攪拌機構，所述模擬箱的左右側壁上均設有進料管，兩根所述進料管的下端均設有安裝板，所述安裝板上設有用於控制進料管開合的控制機構，所述模擬箱的左右端均固定連接有支撐板，兩塊所述支撐板上設有用於提供控制機構所需動力的第一傳動機構，所述電機的輸出軸上設有用於提供供控制機構所需動力的第二傳動機構。本實用新型結構合理，其能夠進行原料的自動配比投入，大大增加模擬效率。大大增加模擬效率。大大增加模擬效率。
