一種紙張高精度密閉式橫切機

2023-06-05 07:59:33

1.本發明涉及紙張生產技術領域，具體為一種紙張高精度密閉式橫切機。


背景技術：

2.在印刷前，需要對整卷的紙張進行裁切，裁切這種紙張的設備就是紙張橫切機，這種紙張橫切機一般包括放紙機構、進紙機構和裁切機構，放紙機構上整卷的紙筒經過進紙機構的進紙，傳送到裁切機構，進行裁切，為了保證紙張的順利傳送，其中給紙膠輥與傳紙膠輥之間設有張緊輥，當傳紙膠輥傳紙的速度變化後，通過張緊輥將紙張張緊，以保持紙張傳送時的平穩，在工作時，往往需要根據裁切機構的工作情況，來調節傳紙膠輥上電機的傳動速度，而由於給紙膠輥的傳動電機一直根據額定的速度工作，而張緊輥的擺動幅度有限，因而，很可能使得紙張在傳送過程產生鬆弛現象或者張得太緊將紙張撕裂，導致傳紙膠輥傳送時，將紙張傳偏或者無法傳送，影響了紙張橫切的精確性和連續性，專利號(cn201320047632.4)公開了紙張橫切機的同步性調整機構，其中提出「當傳紙膠輥的傳動電機速度發生變化後，紙張的張力便帶著鋁輥上下升降，隨之帶著搖臂擺動，搖臂擺動後，帶著搖軸轉動，從而使得編碼器的軸承轉動，編碼器的軸承轉動後，便令給紙膠輥的傳動電機進行變速，使其傳動速度與傳紙膠輥上的傳動電機保持同步，這種結構，使得橫切機在送紙過程中保持平穩可靠，使得裁切機構在裁切時保持精確，並保證橫切機能夠連續有效工作，具有良好的使用效果」，雖然其能夠通過擺臂來調節傳紙膠輥的電機轉速，但是其是通過紙張的張緊程度來控制擺臂的，所以即使擺臂後來調節完成後也是存在延時的，而這段延時的過程會導致鬆弛的紙張出現過於張緊，發生撕裂或者過於鬆弛，影響裁切，而傳統的張緊輥對於鬆弛的紙張可以主動進行張緊，但是對於張緊的紙張難以主動進行鬆弛，另外，紙張鬆弛後容易出現偏移，繼而導致裁切線出現偏移，所以目前來說可以及時調節紙張鬆緊而不延時的結構是非常重要的，鑑於此，這裡提出一種紙張高精度密閉式橫切機來解決上述問題。


技術實現要素：

3.針對現有技術的不足，本發明提供了一種紙張高精度密閉式橫切機，解決了上述背景技術中提出的問題。
4.為實現以上目的，本發明通過以下技術方案予以實現：一種紙張高精度密閉式橫切機，包括橫切機、傳紙輥、安裝框，所述傳紙輥設置在橫切機的右側，所述安裝框固定安裝在傳紙輥的側面，所述安裝框的內側安裝有第一輔助輥，所述安裝框的內側安裝有傳感器，所述安裝框的上表面固定安裝有安裝板，所述安裝板底部的前後兩側均固定安裝有支撐柱，所述支撐柱的底端固定安裝有限位塊，所述支撐柱的外表面設置有復位彈簧，所述支撐柱的外表面活動安裝有第一安裝架，所述第一安裝架的背面固定安裝有驅動馬達，所述驅動馬達的輸出軸上固定安裝有旋轉架，所述旋轉架內腔的上側活動安裝有緊輥，所述旋轉架內腔的下側活動安裝有松輥，所述安裝框的上表面固定安裝有第二安裝架，所述第二安
裝架的頂部固定安裝有伺服電機，所述伺服電機的輸出軸上固定安裝有絲槓，所述絲槓的外表面螺紋連接有螺套，所述螺套的右側固定安裝有連接杆，所述連接杆的底部固定安裝有驅動杆，所述驅動杆的另一端與第一安裝架固定連接在一起。
5.可選的，所述傳感器呈傾斜安裝，所述傳感器傳動方向成平行狀態，所述傳感器與伺服電機、驅動馬達相聯通。
6.可選的，所述松輥的前後兩端均固定套接有凸輪，所述凸輪活動安裝在第一安裝架的內部。
7.可選的，所述螺套的前後兩側均固定安裝有限位杆，所述第二安裝架的內側開設有與限位杆相適配的活動槽。
8.可選的，所述限位塊的直徑大於支撐柱的直徑，所述復位彈簧固定連接在限位塊的上表面，所述復位彈簧與第一安裝架固定連接在一起。
9.可選的，所述橫切機的上表面固定安裝有防偏輥，所述防偏輥外表面的前後兩端設置有防偏塊，所述防偏塊呈圓臺形。
10.可選的，所述橫切機的上表面固定安裝有第二輔助輥，所述第二輔助輥的左側設置有鼓風機，所述第二輔助輥處於防偏輥的左側。
11.可選的，所述橫切機的出紙口處固定安裝有導紙板，所述導紙板的中部通過鉸鏈鉸接有分流板，所述橫切機的上表面固定安裝有第一固定框，所述第一固定框的內側活動安裝有電動伸縮杆，所述電動伸縮杆的輸出軸上安裝有第二固定框，所述第二固定框固定連接在分流板的底部。
12.本發明提供了一種紙張高精度密閉式橫切機，具備以下有益效果：
13.1、該紙張高精度密閉式橫切機，通過第一輔助輥可以對紙張的鬆緊進行監測，當紙張過於鬆弛時，紙張會與下側第一輔助輥接觸，利用第一輔助輥將信號傳導至伺服電機，通過啟動伺服電機可以帶動絲槓轉動，利用絲槓可以對螺套進行驅動，利用螺套可以帶動連接杆下降，利用連接杆可以帶動驅動杆下降，利用驅動杆可以帶動第一安裝架下降，利用緊輥可以對紙張進行張緊，避免出現鬆弛，由於緊輥處於第一輔助輥的右側，在紙張出現鬆弛並且傳送至緊輥的時間段可以使得緊輥提前進行張緊，避免張緊過程出現延遲。
14.2、該紙張高精度密閉式橫切機，通過第一輔助輥可以對紙張的鬆緊進行監測，當紙張過於鬆弛時，紙張會與上側第一輔助輥接觸，同時第一輔助輥會對伺服電機驅動，繼而使得第一安裝架下降，同時第一輔助輥會將信號傳遞至驅動馬達，通過啟動驅動馬達會帶動旋轉架轉動，繼而使得松輥與紙張接觸，利用松輥的摩擦力可以對紙張進行鬆弛，但是此時只能夠對右側的紙張進行鬆弛，而左側的紙張依然處於緊繃狀態，此時凸輪會隨著松輥轉動，當凸輪凹陷的一側向下時，會與紙張出現片刻的分離，此時紙張可以進行狀態調整，使得整個調節至正常狀態。
15.3、該紙張高精度密閉式橫切機，通過防偏輥能夠對鬆弛的紙張進行校準，避免紙張因為鬆弛而發生偏移，當紙張的傳動速度過快時，會導致緊輥無法及時進行張緊，此時通過啟動鼓風機可以對紙張進行鼓吹，進而避免紙張出現部分重疊現象，防止因重疊而導致的裁切偏移，同時當鼓風機啟動時需要啟動電動伸縮杆，使得電動伸縮杆對分流板進行打開，對鬆弛部位的紙張成品進行分流，便於下一步檢測，防止裁切偏移的紙張混入合格紙張中，能夠大大的提高紙張裁切的精度與成品的質量。
附圖說明

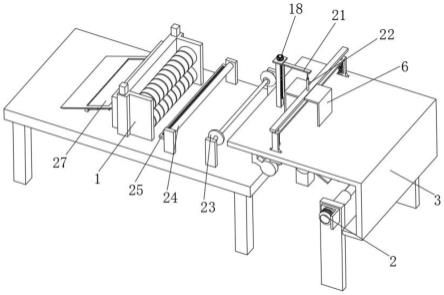

16.圖1為本發明側視結構示意圖；
17.圖2為本發明仰視的結構示意圖；
18.圖3為本發明第二安裝架處立體的結構示意圖；
19.圖4為本發明緊輥處立體的結構示意圖；
20.圖5為本發明凸輪處立體的結構示意圖；
21.圖6為本發明分流板處立體的結構示意圖。
22.圖中：1、橫切機；2、傳紙輥；3、安裝框；4、第一輔助輥；5、傳感器；6、安裝板；7、支撐柱；8、限位塊；9、復位彈簧；10、第一安裝架；11、驅動馬達；12、旋轉架；13、緊輥；14、松輥；15、凸輪；16、第二安裝架；17、伺服電機；18、絲槓；19、螺套；20、限位杆；21、連接杆；22、驅動杆；23、防偏輥；24、第二輔助輥；25、鼓風機；26、導紙板；27、分流板；28、第一固定框；29、電動伸縮杆；30、第二固定框。
具體實施方式
23.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。
24.請參閱圖1至圖5，本發明提供一種技術方案：一種紙張高精度密閉式橫切機，包括橫切機1、傳紙輥2、安裝框3，傳紙輥2設置在橫切機1的右側，安裝框3固定安裝在傳紙輥2的側面，利用安裝框3可以對第一輔助輥4、傳感器5進行保護，避免第一輔助輥4與傳感器5受到人為撞擊損壞，同時能夠有效的防止灰塵積落在第一輔助輥4、傳感器5的表面，起到了很好的防塵作用，安裝框3的內側安裝有第一輔助輥4，安裝框3的內側安裝有傳感器5，傳感器5呈傾斜安裝，傳感器5傳動方向成平行狀態，傳感器5與伺服電機17、驅動馬達11相聯通，可以使得傳感器5與傳送中的紙張相平行，繼而避免紙張在出現鬆弛或者張緊時都與不會受到傳感器5的剮蹭而損壞，安裝框3的上表面固定安裝有安裝板6，安裝板6底部的前後兩側均固定安裝有支撐柱7，利用支撐柱7可以對復位彈簧9起到支撐作用，避免復位彈簧9在發生形變時出現彎折而導致折損，支撐柱7的底端固定安裝有限位塊8，限位塊8的直徑大於支撐柱7的直徑，利用限位塊8可以為復位彈簧9提供支撐，同時能夠對第一安裝架10進行限位，避免第一安裝架10脫離支撐柱7的外表面，提高了該裝置的整體性，復位彈簧9固定連接在限位塊8的上表面，復位彈簧9與第一安裝架10固定連接在一起，支撐柱7的外表面設置有復位彈簧9，支撐柱7的外表面活動安裝有第一安裝架10，安裝框3的上表面開設有與第一安裝架10相適配的通槽，可以使得第一安裝架10順利的下降，第一安裝架10的背面固定安裝有驅動馬達11，驅動馬達11的輸出軸上固定安裝有旋轉架12，旋轉架12內腔的上側活動安裝有緊輥13，旋轉架12內腔的下側活動安裝有松輥14，松輥14由橡膠製成，可以使得紙張與松輥14擁有足夠的摩擦力，繼而可以對右側的紙張能夠進行鬆弛，安裝框3的上表面固定安裝有第二安裝架16，第二安裝架16的頂部固定安裝有伺服電機17，伺服電機17的輸出軸上固定安裝有絲槓18，絲槓18的外表面螺紋連接有螺套19，螺套19的前後兩側均固定安裝有限位杆20，第二安裝架16的內側開設有與限位杆20相適配的活動槽，利用限位杆20可以對螺套19進行限位，使得螺套19在驅動時更加的穩定，避免螺套19在升降過程中出現轉動現象，螺套19的右側固定安裝有連接杆21，連接杆21的底部固定安裝有驅動杆22，驅動杆22的
另一端與第一安裝架10固定連接在一起。
25.請參閱圖4和圖5，松輥14的前後兩端均固定套接有凸輪15，凸輪15活動安裝在第一安裝架10的內部，利用凸輪15轉動時產生的高度間隔，可以使得松輥14與紙張暫時出現分離，繼而可以使得左右兩側的紙張進行整體狀態調整，放置左側紙張過於緊張，右側紙張過於鬆動的問題出現。
26.請參閱圖2和圖6，橫切機1的上表面固定安裝有防偏輥23，防偏輥23外表面的前後兩端設置有防偏塊，防偏塊呈圓臺形，利用防偏塊光滑的表面不僅能夠對紙張進行防偏，同時能夠降低紙張與防偏塊的摩擦力，繼而使得紙張能夠在鬆弛狀態下順利的傳動。
27.請參閱圖2和圖6，橫切機1的上表面固定安裝有第二輔助輥24，第二輔助輥24的左側設置有鼓風機25，第二輔助輥24處於防偏輥23的左側，可以使得鼓風機25在對紙張進行微張前便已校準完成紙張的位置，可以有效的提高裁切精確度。
28.請參閱圖6，橫切機1的出紙口處固定安裝有導紙板26，導紙板26呈傾斜安裝可以使得紙張順利的滑落，也方便紙張從分流板27中進行分流，導紙板26的中部通過鉸鏈鉸接有分流板27，橫切機1的上表面固定安裝有第一固定框28，第一固定框28的內側活動安裝有電動伸縮杆29，電動伸縮杆29處於分流板27的邊緣處，可以使得紙張順利的從分流板27中落下，避免電動伸縮杆29對紙張的下落造成幹涉，電動伸縮杆29的輸出軸上安裝有第二固定框30，第二固定框30固定連接在分流板27的底部，電動伸縮杆29與鼓風機25相連通，可以及時的啟動電動伸縮杆29打開分流板27，方便對鬆弛狀態裁切下的紙張進行檢測。
29.綜上所述，該紙張高精度密閉式橫切機，使用時，首先使用者利用第一輔助輥4對紙張的鬆緊進行監測，當紙張過於鬆弛時，紙張會與下側第一輔助輥4接觸，利用第一輔助輥4將信號傳導至伺服電機17，使得伺服電機17啟動帶動絲槓18轉動，利用絲槓18對螺套19進行驅動，利用螺套19帶動連接杆21下降，利用連接杆21帶動驅動杆22下降，利用驅動杆22帶動第一安裝架10下降，利用緊輥13對紙張進行張緊，當紙張過於鬆弛時，紙張會與上側第一輔助輥4接觸，同時第一輔助輥4會對伺服電機17驅動，繼而使得第一安裝架10下降，同時第一輔助輥4會將信號傳遞至驅動馬達11，啟動驅動馬達11會帶動旋轉架12轉動，繼而使得松輥14與紙張接觸，利用松輥14的摩擦力對紙張進行鬆弛，同時凸輪15會隨著松輥14轉動，當凸輪15凹陷的一側向下時，會與紙張出現片刻的分離，使得紙張進行整體狀態調整，當紙張的傳動速度過快時，會導致緊輥13無法及時進行張緊，需要啟動鼓風機25對紙張進行鼓吹，使得紙張在裁切前短暫保持微張狀態，同時當鼓風機25啟動時需要啟動電動伸縮杆29，使得電動伸縮杆29對分流板27進行打開，對鬆弛部位的紙張成品進行分流，便於下一步對紙張檢測，如此即可。
30.在本發明的描述中，需要說明的是，術語「中心」、「上」、「下」、「左」、「右」、「豎直」、「水平」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制；術語「第一」、「第二」、「第三」僅用於描述目的，而不能理解為指示或暗示相對重要性，此外，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況
理解上述術語在本發明中的具體含義。而且，術語「包括」、「包含」或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。
31.儘管已經示出和描述了本發明的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由所附權利要求及其等同物限定。
