本實用新型屬於水處理技術領域，涉及汙泥濾出液的處理的技術，尤其涉及一種汙泥濾出液處理系統。

背景技術：

隨著汙水處理市場的發展，汙泥處理處置問題愈顯突出。據環保部統計，到2014年全國投運的城鎮汙水處理廠汙泥產量超過4000萬噸/年(含水率80％)，預計到2020年汙泥產量將突破6000萬噸/年，據測算，「十三五」期間，我國的汙泥處理處置市場將達千億，汙泥處理處置技術有：厭氧+脫水+土地利用、好氧發酵+脫水+土地利用、脫水或熱幹化+焚燒、電滲透汙泥幹化技術等；在利用這些技術進行汙泥脫水幹化的同時必定會產生附產物-濾出液，經對濾出液進行水質分析，其中COD值達到1400～2000mg/l，總氮TN為200～400mg/l，NH3-N為530～560mg/l，PH值為12～14，屬於高有機物、高氨氮、高PH值，生化性一般，如果將該濾出液進行排放，必會引起水體或土地的二次嚴重汙染，使水體富營養化或土地嚴重鹽鹼化，達不到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準。

技術實現要素：

為了解決上述問題，本實用新型提供一種汙泥濾出液處理系統，特別針對電滲透汙泥高幹脫水設備所產生的濾出液進行處理，使其達到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。

本發明的技術方案如下：

一種一體化汙泥濾出液處理系統，將汙泥幹化設備排出的濾出液進行處理的系統，其特徵在於：上述一體化汙泥濾出液處理系統包括調節池、水解酸化池、A/O-MBR池；

上述調節池與汙泥幹化設備相連，以便使得汙泥幹化設備排出的濾出液進入調節池進行水量調節，上述調節池中設置一個中和池，以便加入濃硫酸調節PH值至中性；

上述水解酸化池與上述調節池相連，以便從調節池排出的出水進入水解酸化池進行水解酸化；

上述A/O-MBR池與上述水解酸化池相連，以便從水解酸化池排出的出水進入A/O-MBR池進行生物化學處理。

上述A/O-MBR池包括反硝化池和O-MBR池，上述O-MBR池包括硝化池和MBR池；

上述反硝化池與上述水解酸化池相連，以便從水解酸化池排出的出水進入缺氧環境的反硝化池在內微生物的作用下發生生化反應後將混合液中的硝態氮轉化為氮氣排放到空氣中去除廢水中總氮；

上述硝化池與上述反硝化池相連，以便從反硝化池所出的出水進入硝化池在好氧條件下將廢水中的有機物被氧化為CO2和H2O；

上述MBR池與上述硝化池相連，以便從硝化池所出的混合液進入MBR池通過中空纖維膜組件的過濾分離獲得達標外排水。

上述MBR池中設置MBR膜組件，使得通過MBR膜組件的過濾分離後獲得最終的達標外排水。

還包括風機，上述風機分別連接到水解酸化池和MBR池中，方便攪拌使得池底增加氧氣。

上述調節池上設置投藥箱，以便給調節池中的中和池加入濃硫酸調節PH至中性。

上述反硝化池中設置攪拌裝置，對水體進行攪拌防止汙泥沉澱。

上述O-MBR池中設置汙泥回流泵，使得部分汙泥回流到反硝化池，以便確保汙泥濃度的穩定。

本發明的技術效果如下：

本實用新型提供的一體化汙泥濾出液處理系統，針對汙泥幹化設備濾出液進行處理，將該濾出液採用一體化汙泥濾出液處理系統進行處理後排放，避免引起水體或土地的二次嚴重汙染，採用一體化裝置進行處理，體積小，運輸方便，便於標準化設計。經處理排放後水可達到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。

附圖說明

圖1為本實用新型一體化汙泥濾出液處理系統的工藝流程圖；

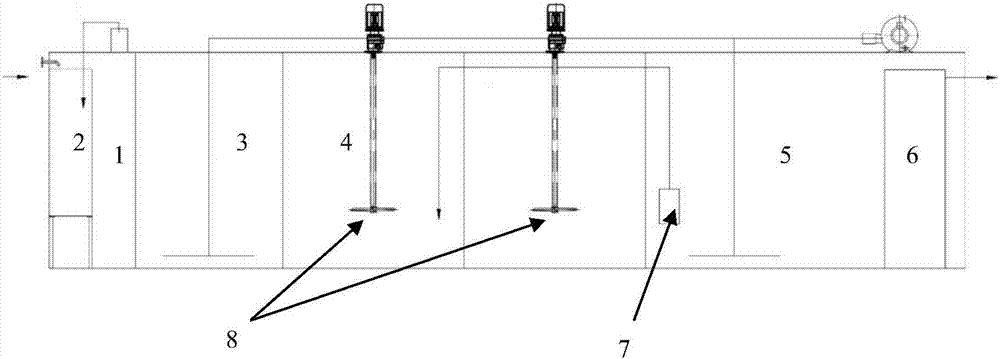

圖2為本實用新型一體化汙泥濾出液處理系統示意圖。

附圖標記列示如下：

1-調節池，2-中和池，3-水解酸化池，4-A池，5-O-MBR池，6-MBR膜組件，7-汙泥回流泵，8-攪拌裝置。

具體實施方式

下面結合附圖對本實用新型進行說明。提供下述實施例是為了更好地進一步本實用新型，並不局限於上述最佳實施方式，不對本實用新型的內容和保護範圍構成限制，任何人在本實用新型的啟示下或是將本實用新型與其他現有技術的特徵進行組合而得出的任何與本實用新型相同或相近似的產品，均落在本實用新型的保護範圍之內。

若未特別指明，實施例中所用的技術手段為本領域技術人員所熟知的常規手段。本實用新型中所用的材料，如無特殊說明，均為商業途徑獲得。以下結合附圖詳細說明本實用新型一種汙泥濾出液處理系統，特別針對電滲透汙泥高幹脫水設備所產生的濾出液進行處理，使其達到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。

圖1為本實用新型一體化汙泥濾出液處理系統的工藝流程圖，圖2為本實用新型一體化汙泥濾出液處理系統示意圖。

如圖1和圖2所示，本實用新型中上述的幹化設備是指汙泥幹化設備，應用先進技術-太陽能與熱泵相結合技術，對汙泥進行低溫幹化，將含水率80％的汙泥不需投加任何化學藥劑，使出泥的含水率降到40％，濾出的液體經過一體化處理裝置進行處理，使其達標排放。這裡上述的濾出液是指汙泥幹化設備濾出液，是由汙泥幹化設備在對含水率80％的汙泥進行汙泥減量後形成的濾出液。這裡上述的進水為經過汙泥幹化設備後所產生的濾出液，進入一體化汙泥濾出液處理系統處理後，所出的出水達到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準。

本實用新型提供一體化汙泥濾出液處理系統，針對汙泥幹化設備濾出液進行處理的技術，如圖1和圖2所示，一體化汙泥濾出液處理系統包括調節池、水解酸化池、A/O-MBR池，上述調節池中設置一個中和池，用於調節PH至中性。上述A/O-MBR池包括反硝化池、硝化池和MBR池。

進水進入調節池中，在調節池中設置一個中和池，用於加入濃硫酸調節PH至中性。經調節池調節後，出水進入生化反應階段，採用水解酸化池+A/O-MBR。

調節池的出水進入水解酸化池，在大量水解細菌、酸化菌作用下將廢水中不溶性有機物水解為溶解性有機物，將難生物降解的大分子物質轉化為易生物降解的小分子物質的過程，從而改善廢水的可生化性，為後續處理奠定良好基礎。

水解酸化池出水進入A/O-MBR池。該單元由反硝化池、硝化池和MBR池(浸沒式MBR系統)等三部分組成。廢水首先進入缺氧環境的A池(反硝化池)，廢水中的有機物與膜池回流的混合液在A池內微生物的作用下發生生化反應，將混合液中的硝態氮轉化為氮氣排放到空氣中，達到去除廢水中總氮的目的。

A池的出水進入O池(硝化池)，在好氧條件下，廢水中的有機物被氧化為CO2和H20，達到徹底去除的目的；廢水中的氨氮和有機氮被氧化為硝態氮，再通過混合液回流進入反硝化池進行反硝化脫氮反應。

硝化池的混合液進入MBR池，通過MBR膜組件的中空纖維膜的過濾分離，獲得最終的達標外排水。

綜上上述，本實用新型實施例中的汙泥幹化設備濾出液進行處理的技術，將濾出液採用一體化處理裝置進行處理後排放，避免引起水體或土地的二次嚴重汙染，採用一體化裝置進行處理，體積小，運輸方便，便於標準化設計。經處理排放後水可達到《汙水排入城鎮下水道水質標準》(CJ_343-2010)中相關排放標準點。

以上上述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護範圍之內。因此，本實用新型的保護範圍應該以權利要求書的保護範圍為準。

以上詳細描述了本實用新型的最佳的具體的實施例。應當理解，本領域普通技術人員無需付出創造性的勞動就可以根據本實用新型的構思作出諸多修改和變化。因此，凡是本領域技術人員依照本實用新型的構思在現有技術的基礎之上通過邏輯分析、推理或者是有限次的實驗可以得到的技術方案，皆應在本實用新型權利要求書所確定的保護範圍之內。
