飽和三極體工作條件（三極體的飽和條件）

2023-10-23 17:30:59 1

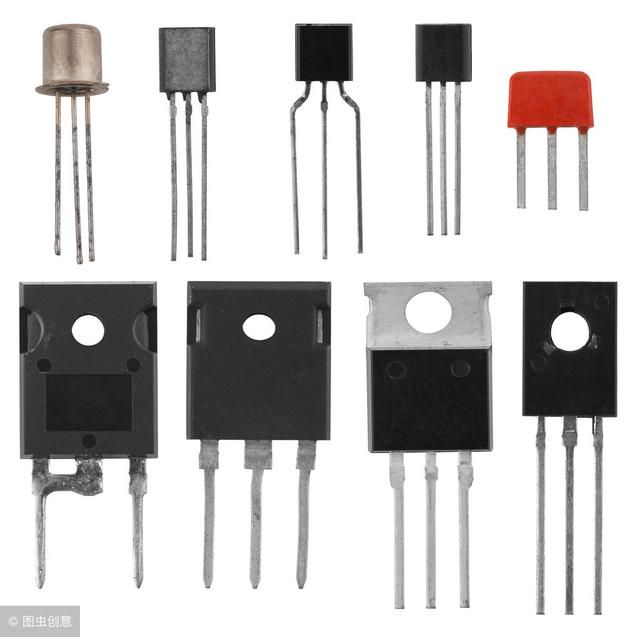

1.在實際工作中，常用Ib*β=V/R作為判斷臨界飽和的條件。根據Ib*β=V/R算出的Ib值，只是使電晶體進入了初始飽和狀態，實際上應該取該值的數倍以上，才能達到真正的飽和;倍數越大，飽和程度就越深。

2.集電極電阻 越大越容易飽和;

3.飽和區的現象就是：二個PN結均正偏，IC不受IB之控制

擴展閱讀：三極體的開關特性

基極電流達到多少時三極體飽和?

這個值應該是不固定的，它和電源電壓,集電極負載、β值,基極電阻,

基極信號大小有關.

另外一個應該注意的問題就是：在Ic增大的時候，hFE會減小，所以我們應該讓三極體進入深度飽和Ib〉〉Ic(max)/hFE,Ic(max)是指在假定e、c極短路的情況下的Ic極限，當然這是以犧牲關斷速度為代價的。

飽和時Vb>Vc，但Vb>Vc不一定飽和

一般判斷飽和的直接依據還是防大倍數，有的管子Vb>Vc時還能保持相當高的放大倍數

例如：有的管子將Ic/Ib<10定義為飽和

Ic/Ib<1應該屬於深飽和了

用三極體可以考慮以下幾天：

1)耐壓夠不夠

2)負載電流夠不夠大

3)速度夠不夠快(有時卻是要慢速)

4)B極控制電流夠不夠

5)有時可能考慮功率問題

6)有時要考慮漏電流問題(能否「完全」截止)。

7)增益
