一種新型智能一體化配電櫃的製作方法

2023-09-13 05:17:25

本實用新型涉及電氣設備技術領域，具體為一種新型智能一體化配電櫃。

背景技術：

配電櫃分動力配電櫃和照明配電櫃、計量櫃，是配電系統的末級設備。配電櫃是電動機控制中心的統稱。配電櫃使用在負荷比較分散、迴路較少的場合；電動機控制中心用於負荷集中、迴路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

現有的配電櫃存在著不能對配電櫃進行實時監控各輸出分路的電流，易發生電流過載時，開關切斷電源，造成配電櫃整個機櫃設備斷電；配電櫃缺少保護裝置，電流過載時易造成線路的短路甚至引發事故；配電櫃的底部與地面直接接觸，在潮溼的環境下造成配電櫃的腐蝕，影響使用壽命等問題。

技術實現要素：

本實用新型的目的在於提供一種新型智能一體化配電櫃，具備智能監控的優點，解決了配電櫃電流過載時，造成配電櫃整個機櫃設備斷電的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型智能一體化配電櫃，包括配電櫃本體，所述配電櫃本體包括櫃門和機櫃，櫃門包括散熱裝置、觀察窗和把手，機櫃包括工作指示燈組、保護地組、接線板組、智能監控裝置、熔斷器組、走線槽組合和櫃腳，熔斷器組包括總路熔斷器組和分路熔斷器組，散熱裝置包括溫度傳感器和製冷風機，櫃門設置在機櫃的一側，櫃門和機櫃之間通過合頁鉸接，機櫃的頂部上設置有工作指示燈組，機櫃的內部設置保護地組，保護地組的底部設置有接線板組，接線板組的下側設置有智能監控裝置。

優選的，所述智能監控裝置的底部設置有總路熔斷器組，總路熔斷器組的底部設置為分路熔斷器組，總路熔斷器組和分路熔斷器組的位置相對應，分路熔斷器組設置在走線槽組合上，走線槽組合為若干個。

優選的，所述配電櫃本體的底部設置有櫃腳，櫃腳的高度為5-10mm。

優選的，所述櫃門的一側上設置有溫度傳感器，溫度傳感器與櫃門上的製冷風機連接，櫃門相對於連接機櫃的一側上安裝有把手，櫃門的中央設置有觀察窗，觀察窗上設置有透明擋板。

優選的，所述分路熔斷器組選用熱插拔斷路器。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置的智能監控裝置，可對配電櫃進行實時監控各輸出分路的電流，並可設定各輸出分路電流異常的預告警值，如16A開關，設定報警值為14A，則負載超過14A就報警，可預先發現故障或人為操作隱患，避免過載時，開關切斷電源，造成配電櫃整個機櫃設備斷電。

2、本實用新型通過設置的總路熔斷器組和分路熔斷器組配合使用，當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路，分路熔斷器組選用熱插拔斷路器，具備取電相位的調整能力，輕鬆實現3相不平衡的靈活調整，也可在不斷電的情況下，在線增加輸出分路，進行開關更換，結果簡單，方便使用。

3、本實用新型通過設置的櫃腳，可以使配電櫃的底部與地面相距5-10mm，避免配電櫃的底部與地面直接接觸，在潮溼的環境下造成配電櫃的腐蝕，影響使用壽命。

附圖說明

圖1為本實用新型結構示意圖；

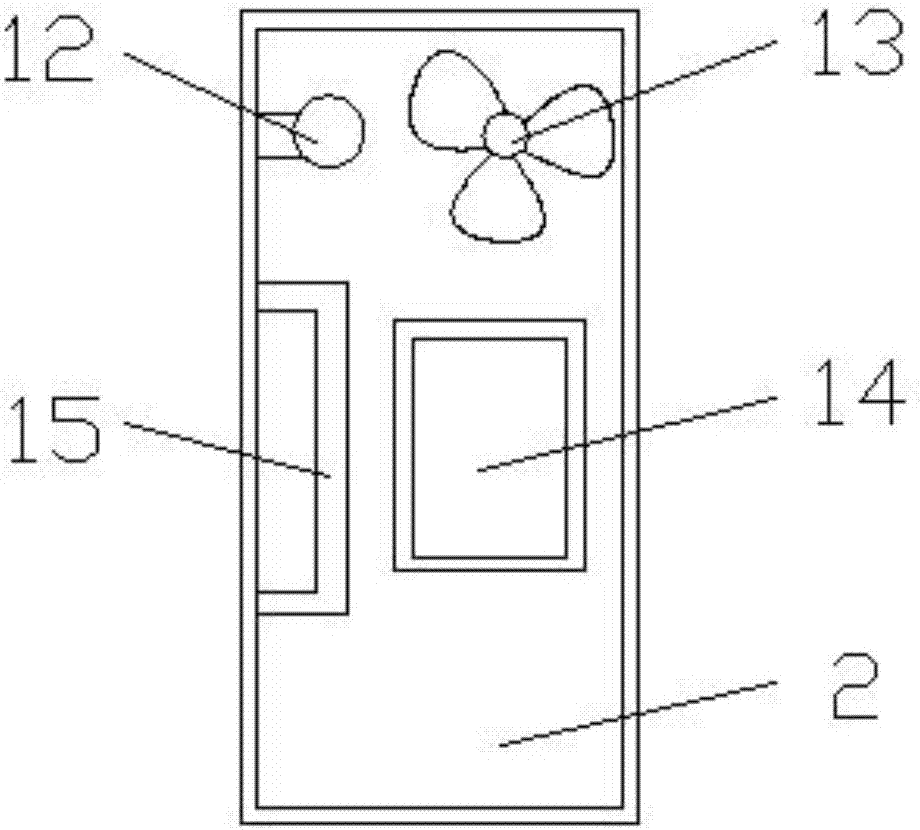

圖2為本實用新型結構櫃門示意圖。

圖中：1-配電櫃本體，2-櫃門，3-機櫃，4-工作指示燈組，5-保護地組，6-接線板組，7-智能監控裝置，8-總路熔斷器組，9-分路熔斷器組，10-走線槽組合，11-櫃腳，12-溫度傳感器，13-製冷風機，14-觀察窗，15-把手。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種新型智能一體化配電櫃，包括配電櫃本體1，所述配電櫃本體1包括櫃門2和機櫃3，櫃門2包括散熱裝置、觀察窗14和把手15，機櫃3包括工作指示燈組4、保護地組5、接線板組6、智能監控裝置7、熔斷器組、走線槽組合10和櫃腳11，熔斷器組包括總路熔斷器組8和分路熔斷器組9，散熱裝置包括溫度傳感器12和製冷風機13，櫃門2設置在機櫃3的一側，櫃門2和機櫃3之間通過合頁鉸接，機櫃3的頂部上設置有工作指示燈組4，機櫃3的內部設置保護地組5，保護地組5的底部設置有接線板組6，接線板組6的下側設置有智能監控裝置7。

所述智能監控裝置7的底部設置有總路熔斷器組8，總路熔斷器組8的底部設置為分路熔斷器組9，總路熔斷器組8和分路熔斷器組9的位置相對應，分路熔斷器組9設置在走線槽組合10上，走線槽組合10為若干個，流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路，所述配電櫃本體1的底部設置有櫃腳11，櫃腳11的高度為5-10mm，可以使配電櫃的底部與地面相距5-10mm，避免配電櫃的底部與地面直接接觸，在潮溼的環境下造成配電櫃的腐蝕，影響使用壽命，所述櫃門2的一側上設置有溫度傳感器12，溫度傳感器12與櫃門2上的製冷風機13連接，櫃門2相對於連接機櫃3的一側上安裝有把手15，櫃門2的中央設置有觀察窗14，觀察窗14上設置有透明擋板，便於對配電櫃內的溫度進行控制，避免溫度過高影響其正常工作，所述分路熔斷器組9選用熱插拔斷路器，具備取電相位的調整能力，輕鬆實現3相不平衡的靈活調整，也可在不斷電的情況下，在線增加輸出分路，進行開關更換，結果簡單，方便使用。

工作原理：該種新型智能一體化配電櫃，智能監控裝置7可對配電櫃進行實時監控各輸出分路的電流，並可設定各輸出分路電流異常的預告警值，如16A開關，設定報警值為14A，則負載超過14A就報警，可預先發現故障或人為操作隱患，避免過載時，開關切斷電源，造成配電櫃整個機櫃設備斷電，設置的總路熔斷器組8和分路熔斷器組9配合使用，當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路。

儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
