天目陶瓷及其製備方法與流程
2023-09-11 03:00:38 4
1.本發明涉及陶瓷塗料及其製備方法，具體涉及一種天目陶瓷及其製備方法。
背景技術：
2.根據記載，天目瓷是一種黑色帶有紫及醬色釉彩的瓷器，原指福建的建窯瓷器。約在日本的鎌倉時代(1192—1333年)，日本來我國留學的僧人曾從天目山把這種瓷器帶到日本，並稱它為「天目」，於是後來人們習慣上便把黑釉瓷稱為「天目瓷」，也稱「天目釉」，主要指古代福建建窯和江西吉州窯的黑釉窯變瓷器。
3.由此可見，天目瓷具有很強的視覺效果，可欣賞性很強。然而，傳統的天目瓷僅僅是外觀的效果，對於現代陶瓷製品而言，還追求其他的性能，例如，現代社會追求健康陶瓷，能釋放負氧離子的陶瓷產品；是否具備抗菌或抑菌性能的陶瓷製品；如果用於食品接觸或者飲用水接觸的陶瓷製品，是否會有有害物質溢出。
4.由此可見，企業為了順應市場需求，增加市場競爭力，有必要製備具有多性能的天目瓷製品。
技術實現要素：
5.本發明提供一種具有多性能的天目瓷製品。
6.本發明採用的技術方案是：
7.天目陶瓷，包括坯體和附著於所述坯體表面的釉料，所述坯體包括按照質量份數計的如下組分：三班紫砂原礦土20～25份，上地石英砂5～7份，九黑林球土20～23份，半嶺瓷石25～29份，山坪粘土5～8份，介福土25～27份。
8.進一步的，所述釉料包括按照質量份數計的如下組分：鉀長石6～10份，鈉長石55～63份，石英6～9份，霞長石2～5份，氧化鋅2～5份，紐西蘭土2～5份，碳酸鋇9～11份，煅燒滑石10～14份，氧化鐵6～7份，碳酸錳1.5～2.3份，氧化鈷0.5～0.8份。
9.進一步的，所述釉料還包括按照質量份數計的如下組分：託瑪琳石粉15～20份，六環石粉6～8份，稀土材料3～5份。
10.進一步的，所述的天目陶瓷的製備方法，包括如下步驟：
11.步驟一、按照所述質量份數，將所述坯體原料處理，處理過程包括破碎、陳腐、球磨等處理過程，製得生坯，然後經過一次燒製成素燒坯；
12.步驟二、按照所述質量份數，將所述鉀長石、鈉長石、石英、霞長石、氧化鋅、紐西蘭土、碳酸鋇、煅燒滑石、氧化鐵、碳酸錳和氧化鈷混合破碎、陳腐後，進行球磨，然後加入託瑪琳石粉、六環石粉和稀土材料，繼續球磨，得球磨料；
13.步驟三、將步驟二球磨料調配成釉料，然後施釉於所得素燒坯上，經二次燒制、冷卻後，得天目陶瓷。
14.進一步的，步驟一所述一次燒制時，先將生坯經過800～1000℃，8～9h的氧化燒成，得素燒坯。
15.進一步的，所述二次燒制過程為：
16.先將施釉後的坯體進行1330～1350℃、15～16h氧化燒成，然後進行降溫冷卻，冷卻到常溫後，剔除瑕疵品，將其他產品進行1050～1080℃、8～8.5h氧化燒制，接著，在1350～1360℃還原燒制6～7h，之後降溫至1110～1130℃，以還原焰恆溫燒制0.5～1h，最後冷卻，即得天目陶瓷。
17.進一步的，所述一次球磨為24～30h，所述二次球磨為30～40min。
18.採用上述方案後，本發明具有的有益效果是：
19.第一、通過本發明製得的天目陶瓷製品具有釋放負氧離子的性能，經採用負離子直讀儀檢測，可釋放2567個/cm3，且由於添加了託瑪琳石粉，可釋放紅外線能量，經檢測，可釋放2.9～20.5μm的輻射波長，即為紅外線輻射波長，具有一定的紅外線能量，當天目陶瓷製品為日用陶瓷製品時，例如陶瓷杯使用時，對使用者的身體就有一定的幫助，且不含有鉛鉻等重金屬元素。
20.第二、本發明在燒制時採用釉燒過程中，採用1300～1350℃氧化燒制、1050～1080℃氧化燒制、1350～1360還原燒制、1110～1130還原燒制，4段燒製法，獲得的天目陶瓷製品，釉面緊緻，在具有很想的釉面觀賞性的同時，具有較強的釉面強度。
具體實施方式
21.以下結合實施例和附圖對本發明做進一步的描述。
22.對於坯體中的原料，均為德化及周邊地區的本地礦石。
23.實施例1
24.天目陶瓷，包括坯體和附著於所述坯體表面的釉料，所述坯體包括按照質量份數計的如下組分：三班紫砂原礦土20份，上地石英砂5份，九黑林球土20～份，半嶺瓷石25份，山坪粘土5份，介福土25份。
25.所述釉料包括按照質量份數計的如下組分：鉀長石6份，鈉長石55份，石英6份，霞長石2份，氧化鋅2份，紐西蘭土2份，碳酸鋇9份，煅燒滑石10份，氧化鐵6份，碳酸錳1.5份，氧化鈷0.5份，託瑪琳石粉15份，六環石粉6份，稀土材料3份。
26.天目陶瓷的製備方法，包括如下步驟：
27.步驟一、按照所述質量份數，將所述坯體原料處理，處理過程包括破碎、陳腐、球磨等處理過程，製得生坯，然後經過一次燒制，即先將生坯經過800℃，8h的氧化燒成，得素燒坯。
28.步驟二、按照所述質量份數，將所述鉀長石、鈉長石、石英、霞長石、氧化鋅、紐西蘭土、碳酸鋇、煅燒滑石、氧化鐵、碳酸錳和氧化鈷混合破碎、陳腐後，進行一次球磨，時間為24h，然後加入託瑪琳石粉、六環石粉和稀土材料，進行二次球磨，時間為30min，得球磨料；
29.步驟三、將步驟二球磨料調配成釉料，釉料波美度可以為42，然後施釉於所得素燒坯上，經二次燒制，即先將施釉後的坯體進行1330℃、15h氧化燒成，然後進行降溫冷卻，冷卻到常溫後，剔除瑕疵品，將其他產品進行1050℃、8h氧化燒制，接著，在1350℃還原燒制6h，之後降溫至1110℃，以還原焰恆溫燒制0.5h，最後冷卻，即得天目陶瓷。實施例2
30.天目陶瓷，包括坯體和附著於所述坯體表面的釉料，所述坯體包括按照質量份數計的如下組分：三班紫砂原礦土25份，上地石英砂7份，九黑林球土23份，半嶺瓷石29份，山
坪粘土8份，介福土27份。
31.所述釉料包括按照質量份數計的如下組分：鉀長石10份，鈉長石63份，石英9份，霞長石5份，氧化鋅5份，紐西蘭土5份，碳酸鋇11份，煅燒滑石14份，氧化鐵7份，碳酸錳2.3份，氧化鈷0.8份，託瑪琳石粉20份，六環石粉8份，稀土材料5份。
32.天目陶瓷的製備方法，包括如下步驟：
33.步驟一、按照所述質量份數，將所述坯體原料處理，處理過程包括破碎、陳腐、球磨等處理過程，製得生坯，然後經過一次燒制，即先將生坯經過1000℃，9h的氧化燒成，得素燒坯。
34.步驟二、按照所述質量份數，將所述鉀長石、鈉長石、石英、霞長石、氧化鋅、紐西蘭土、碳酸鋇、煅燒滑石、氧化鐵、碳酸錳和氧化鈷混合破碎、陳腐後，進行一次球磨，時間為30h，然後加入託瑪琳石粉、六環石粉和稀土材料，進行二次球磨，時間為40min，得球磨料；
35.步驟三、將步驟二球磨料調配成釉料，釉料波美度可以為45，然後施釉於所得素燒坯上，經二次燒制，即先將施釉後的坯體進行1350℃、16h氧化燒成，然後進行降溫冷卻，冷卻到常溫後，剔除瑕疵品，將其他產品進行1080℃、8.5h氧化燒制，接著，在1360℃還原燒制7h，之後降溫至1130℃，以還原焰恆溫燒制1h，最後冷卻，即得天目陶瓷。
36.實施例3
37.天目陶瓷，包括坯體和附著於所述坯體表面的釉料，所述坯體包括按照質量份數計的如下組分：三班紫砂原礦土21份，上地石英砂6份，九黑林球土21份，半嶺瓷石26份，山坪粘土6份，介福土26份。
38.所述釉料包括按照質量份數計的如下組分：鉀長石7份，鈉長石58份，石英7份，霞長石3份，氧化鋅3份，紐西蘭土3份，碳酸鋇10份，煅燒滑石11份，氧化鐵6份，碳酸錳1.7份，氧化鈷0.6份，託瑪琳石粉16份，六環石7份，稀土材料4份天目陶瓷的製備方法，包括如下步驟：
39.步驟一、按照所述質量份數，將所述坯體原料處理，處理過程包括破碎、陳腐、球磨等處理過程，製得生坯，然後經過一次燒制，即先將生坯經過850℃，8.5h的氧化燒成，得素燒坯。
40.步驟二、按照所述質量份數，將所述鉀長石、鈉長石、石英、霞長石、氧化鋅、紐西蘭土、碳酸鋇、煅燒滑石、氧化鐵、碳酸錳和氧化鈷混合破碎、陳腐後，進行一次球磨，時間為24～30h，然後加入託瑪琳石粉、六環石粉和稀土材料，進行二次球磨，時間為30min，得球磨料；
41.步驟三、將步驟二球磨料調配成釉料，釉料波美度可以為43，然後施釉於所得素燒坯上，經二次燒制，即先將施釉後的坯體進行1340℃、15h氧化燒成，然後進行降溫冷卻，冷卻到常溫後，剔除瑕疵品，將其他產品進行1060℃、8h氧化燒制，接著，在1340℃還原燒制6h，之後降溫至1120℃，以還原焰恆溫燒制0.5h，最後冷卻，即得天目陶瓷。
42.實施例4
43.天目陶瓷，包括坯體和附著於所述坯體表面的釉料，所述坯體包括按照質量份數計的如下組分：三班紫砂原礦土24份，上地石英砂6份，九黑林球土22份，半嶺瓷石28份，山坪粘土7份，介福土26份。
44.所述釉料包括按照質量份數計的如下組分：鉀長石9份，鈉長石60份，石英8份，霞
長石4份，氧化鋅4份，紐西蘭土4份，碳酸鋇10份，煅燒滑石13份，氧化鐵7份，碳酸錳2.1份，氧化鈷0.7份，託瑪琳石粉18份，六環石粉7份，稀土材料4份天目陶瓷的製備方法，包括如下步驟：
45.步驟一、按照所述質量份數，將所述坯體原料處理，處理過程包括破碎、陳腐、球磨等處理過程，製得生坯，然後經過一次燒制，即先將生坯經過950℃，9h的氧化燒成，得素燒坯。
46.步驟二、按照所述質量份數，將所述鉀長石、鈉長石、石英、霞長石、氧化鋅、紐西蘭土、碳酸鋇、煅燒滑石、氧化鐵、碳酸錳和氧化鈷混合破碎、陳腐後，進行一次球磨，時間為28h，然後加入託瑪琳石粉、六環石粉和稀土材料，進行二次球磨，時間為40min，得球磨料；
47.步驟三、將步驟二球磨料調配成釉料，釉料波美度可以為44，然後施釉於所得素燒坯上，經二次燒制，即先將施釉後的坯體進行1350℃、16h氧化燒成，然後進行降溫冷卻，冷卻到常溫後，剔除瑕疵品，將其他產品進行1070℃、8.5h氧化燒制，接著，在1360℃還原燒制7h，之後降溫至1130℃，以還原焰恆溫燒制1h，最後冷卻，即得天目陶瓷。
48.上述實施例所述的稀土材料也叫稀土獨居石粉，添加鑭、鈰、釔等稀土元素，購自於靈壽縣熠軒礦產品加工廠。
49.採用負離子直讀儀測試負氧離子釋放量，採用耐磨性測試機對釉面進行測試釉面的耐磨性。

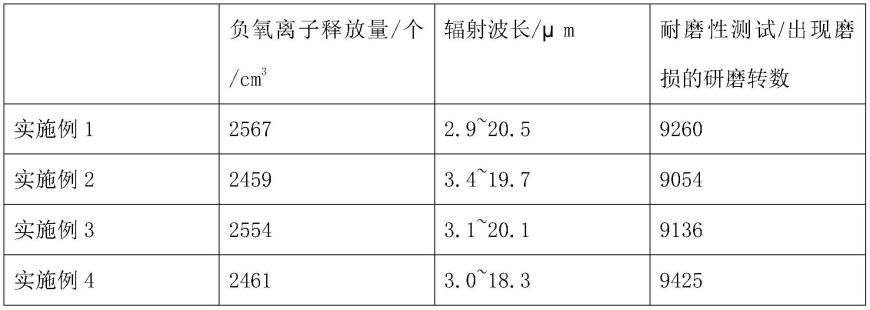

50.表1實施例1～4製得的產品檢測數據
[0051][0052]
從表1中可以看出，利用本方法製得的產品在具有釋放負氧離子、紅外線的性能，且具有優異的耐磨性，釉面強度高。
[0053]
以上所述是本發明的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護範圍。
