一種解壓約束帶的製作方法

2023-09-17 10:57:22

1.本實用新型涉及約束帶技術領域，具體涉及一種解壓約束帶。


背景技術：

2.患者在進行手術治療時，通常需要將患者的兩個雙腿進行固定，避免出現亂動影響手術過程，在對患者進行固定時通常採用約束帶簡單綁紮，由於約束大多為條狀結構，其帶受力面小，綁紮過緊後不能給患者提供足夠的舒適度，嚴重時可能對患者的身體造成傷害，影響醫生進行手術治療。


技術實現要素：

3.針對現有技術中的問題，本實用新型提供了一種解壓約束帶。
4.為實現本實用新型的目的，本實用新型採用以下技術方案：
5.一種解壓約束帶，包括：包裹體一、包裹體二、綁帶一、綁帶二、連接帶、固定環一、固定環二、固定環三、固定環四、固定孔、固定扣；所述的固定扣有三組；所述的包裹體一設置在綁帶一上；所述的包裹體二設置在綁帶二上；所述的綁帶一的端部和綁帶二的端部通過連接帶連接，所述的綁帶一與連接帶連接的一端前側設置固定環二，所述的綁帶二與連接帶連接的一端前側設置固定環三；所述的包裹體一和包裹體二為長方形，包裹體一和包裹體二的前側分別設置有粘扣一和多個橫向並列分布的腔體，每個所述的腔體內填充緩衝體後封口；所述的包裹體一和包裹體二的後側分別設置有粘扣二；粘扣二和粘扣一配合使用，粘扣二的寬度大於粘扣一的寬度；所述的綁帶一和綁帶二上等距設置多個固定孔；所述的綁帶一的後側設置固定環一；所述的綁帶二的後側設置固定環四。
6.優選的，所述的連接帶為鬆緊帶。
7.優選的，所述的固定扣包括螺栓和螺母。
8.優選的，每個所述的固定孔上設置金屬環。
9.優選的，所述的腔體內填充的緩衝體為菜籽顆粒。
10.優選的，所述的包裹體一和包裹體二長為54cm，寬為22cm，每個腔體的寬度為2.2cm。
11.本實用新型與現有技術相比，具有以下有益效果：
12.舒適護理是優質護理的延伸,是護理追求完美的結果，該解壓約束帶很好的保護使用者並且不被勒傷，保證了患者的舒適度，手術時不影響醫生的安全操作，安全性高；同時，可根據不同使用者的體型調節約束帶，使用方便；結構簡單，易於推廣製造。
附圖說明

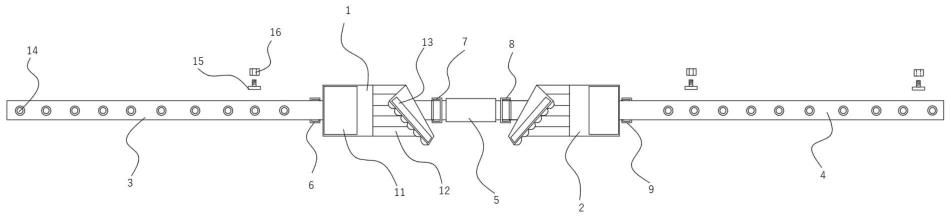

13.圖1是本實用新型一種解壓約束帶的正面視圖；
14.圖2是本實用新型一種解壓約束帶的背面視圖；
15.圖中：包裹體一1、包裹體二2、綁帶一3、綁帶二4、連接帶5、固定環一6、固定環二7、
固定環三8、固定環四9、粘扣一11、腔體12、粘扣二13、固定孔14、螺栓15、螺母16。
具體實施方式
16.下面將結合本實用新型實施例中的附圖；對本實用新型實施例中的技術方案進行清楚、完整地描述：
17.如圖1-2所示，在本實用新型的一個實施例中，一種解壓約束帶，包括：包裹體一1、包裹體二2、綁帶一3、綁帶二4、連接帶5、固定環一6、固定環二7、固定環三8、固定環四9、固定孔14、固定扣；所述的固定扣有三組；所述的包裹體一1設置在綁帶一3上；所述的包裹體二2設置在綁帶二4上；所述的綁帶一3的端部和綁帶二4的端部通過連接帶5 連接，所述的綁帶一3與連接帶5連接的一端前側設置固定環二7，所述的綁帶二4與連接帶5連接的一端前側設置固定環三8；所述的包裹體一 1和包裹體二2為長方形，包裹體一1和包裹體二2的前側分別設置有粘扣一11和多個橫向並列分布的腔體12，每個所述的腔體12內填充緩衝體後封口；所述的包裹體一1和包裹體二2的後側分別設置有粘扣二 13；粘扣二13和粘扣一11配合使用，為了方便調節，粘扣二13的寬度大於粘扣一11的寬度；所述的綁帶一3和綁帶二4上等距設置多個固定孔14；所述的綁帶一3的後側設置固定環一6；所述的綁帶二4的後側設置固定環四9；
18.在本實用新型的一個具體實施例中，所述的連接帶5為鬆緊帶；提高舒適度。
19.在本實用新型的一個具體實施例中，為了方便固定，所述的固定扣包括螺栓15和螺母16。
20.在本實用新型的一個具體實施例中，為了保證固定孔14結實耐用，每個所述的固定孔14上設置金屬環。
21.在本實用新型的一個具體實施例中，所述的腔體12內填充的緩衝體為菜籽顆粒；在起到減壓緩衝效果的同時提高了透氣性，保證了解壓約束帶的舒適性。
22.在本實用新型的一個具體實施例中，所述的包裹體一1和包裹體二2 長為54cm，寬為22cm，每個腔體12的寬度為2.2cm。
23.在使用時，將包裹體一1和包裹體二2分別包裹在患者的大腿上，並將粘扣二13和粘扣一11粘連，是的包裹體一1和包裹體二2對患者腿部充分包裹，各個腔體12對腿部進行支撐和緩衝，將綁帶一3一端從固定環二7穿過後折返，折返後在適當的位置將綁帶一3上重疊的兩個固定孔 14通過第一組固定扣固定，對其中一條腿進行綁紮，再將綁帶一3一端從固定環一6穿出；同樣的將將綁帶二4一端從固定環三8穿過後折返，折返後在適當的位置將綁帶二4上重疊的兩個固定孔14通過第二組固定扣固定，對另外一條腿進行綁紮，再將綁帶二4一端從固定環四9穿出，最後將綁帶一3一端和綁帶二4一端繞到床底，通過第三組固定扣固定。
24.以上所述僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其改進構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍。


技術特徵：
1.一種解壓約束帶，包括：包裹體一、包裹體二、綁帶一、綁帶二、連接帶、固定環一、固定環二、固定環三、固定環四、固定孔、固定扣；其特徵在於：所述的固定扣有三組；所述的包裹體一設置在綁帶一上；所述的包裹體二設置在綁帶二上；所述的綁帶一的端部和綁帶二的端部通過連接帶連接，所述的綁帶一與連接帶連接的一端前側設置固定環二，所述的綁帶二與連接帶連接的一端前側設置固定環三；所述的包裹體一和包裹體二為長方形，包裹體一和包裹體二的前側分別設置有粘扣一和多個橫向並列分布的腔體，每個所述的腔體內填充緩衝體後封口；所述的包裹體一和包裹體二的後側分別設置有粘扣二；粘扣二和粘扣一配合使用，粘扣二的寬度大於粘扣一的寬度；所述的綁帶一和綁帶二上等距設置多個固定孔；所述的綁帶一的後側設置固定環一；所述的綁帶二的後側設置固定環四。2.根據權利要求1所述的一種解壓約束帶，其特徵在於：所述的連接帶為鬆緊帶。3.根據權利要求1所述的一種解壓約束帶，其特徵在於：所述的固定扣包括螺栓和螺母。4.根據權利要求1所述的一種解壓約束帶，其特徵在於：每個所述的固定孔上設置金屬環。5.根據權利要求1所述的一種解壓約束帶，其特徵在於：所述的腔體內填充的緩衝體為菜籽顆粒。6.根據權利要求1所述的一種解壓約束帶，其特徵在於：所述的包裹體一和包裹體二長為54cm，寬為22cm，每個腔體的寬度為2.2cm。

技術總結
本實用新型公開了一種解壓約束帶，包括：包裹體一、包裹體二、綁帶一、綁帶二、連接帶、固定環一、固定環二、固定環三、固定環四、固定孔、固定扣；固定扣有三組；包裹體一設置在綁帶一上；的包裹體二設置在綁帶二上；綁帶一的端部和綁帶二的端部通過連接帶連接，綁帶一與連接帶連接的一端前側設置固定環二，所述的綁帶二與連接帶連接的一端前側設置固定環三；包裹體一和包裹體二的前側分別設置有粘扣一和多個橫向並列分布的腔體；該解壓約束帶很好的保護使用者並且不被勒傷，保證了患者的舒適度，手術時不影響醫生的安全操作，使用方便；結構簡單，易於推廣製造。易於推廣製造。易於推廣製造。


技術研發人員：袁怡婷 周元芬 李傑 牛蓮芝 許靜 顧春花 汪芳 杜文琰
受保護的技術使用者：西寧市第一人民醫院
技術研發日：2021.12.17
技術公布日：2023/3/28
