一種應用於蒸汽炊具的自動洩壓結構的製作方法
2023-09-12 05:00:46 2
1.本發明屬於蒸汽炊具技術領域，尤其涉及一種應用於蒸汽炊具的自動洩壓結構。
背景技術：
2.炊具，是指做飯用的器皿、器具，其製作材料隨著時代的發展不斷的變化，多為鐵、鋁等，而且炊具的種類也繁多，有電飯鍋、微波爐、高壓鍋、平底鍋等，在蒸煮食物時使用較多的是蒸汽炊具，所使用的蒸汽炊具在炊具本體的蓋體上設置一組或兩組蒸汽孔，從而便於蒸煮食物時，炊具內部產生的蒸汽向外導出。
3.但這種通過設置蒸汽孔進行洩壓的方式，在實際使用時存在密封性不足的問題，外部雜物容易進入炊具的內部，而當炊具內部需要進行洩壓時，存在洩壓集中的問題，導致洩壓速度慢，且內部壓力變化時，由於洩壓能力恆定，不能對洩壓過程進行適應性調整，當炊具內部壓力過大時，難以及時將內部蒸汽向外排出，容易發生溢出或爆炸的情況。
技術實現要素：
4.本發明實施例的目的在於提供一種應用於蒸汽炊具的自動洩壓結構，旨在解決上述背景技術中提出的問題。
5.本發明實施例是這樣實現的，一種應用於蒸汽炊具的自動洩壓結構，包括炊具鍋體和炊具端蓋，還包括：
6.洩壓孔，所述洩壓孔設置有多個，所述洩壓孔均勻分布在炊具端蓋的上表面，用於當內部氣壓較高時向外進行洩壓；
7.洩壓機構，所述洩壓機構與洩壓孔同數量布置，且每個洩壓機構均與洩壓孔同軸線設置，所述洩壓機構在所述炊具鍋體內部壓力低的情況下與所述洩壓孔內壁接觸，以便於對所述洩壓孔進行密封；而在所述炊具鍋體內部壓力大時，所述洩壓機構在壓力的作用下向上浮動，從而脫離所述洩壓孔的內壁，用於將所述炊具鍋體內部的壓力向外導出；
8.彈性調節機構，所述彈性調節機構安裝在洩壓機構的頂端，所述彈性調節機構的底端與炊具端蓋的上表面固定連接，在所述洩壓機構受到所述炊具鍋體內部壓力的情況下，所述洩壓機構推動所述彈性調節機構的一端在高度方向同步運動，且在此過程中，所述彈性調節機構受力發生彈性變形；
9.防燙抓取機構，所述防燙抓取機構布置在所述炊具端蓋的頂端，所述防燙抓取機構的一側局部覆蓋蒸汽的噴射範圍，用於避免在抓取時接觸蒸汽。
10.優選地，所述洩壓機構包括設置在所述洩壓孔內的平滑段一、固定安裝於所述平滑段一頂端的過渡段以及設置在過渡段頂端的平滑段二；
11.所述平滑段一的底端固定安裝有十字限位架；
12.所述平滑段二的外徑與洩壓孔的孔徑相同，且所述平滑段二的頂端還安裝有縱向杆。
13.優選地，所述炊具端蓋的底部對應洩壓孔的位置處安裝有環形墊片，所述環形墊
片選用耐高溫工程塑料製成；
14.所述十字限位架在隨平滑段一上升到極限位置時與十字限位架抵接。
15.優選地，所述橫向固定杆布置在炊具端蓋的頂端，所述橫向固定杆與炊具端蓋平行布置，且相鄰的所述橫向固定杆之間通過銜接杆連接；
16.所述銜接杆選用弧形杆，以便於適當增加洩壓空間；
17.所述橫向固定杆和銜接杆還通過縱向定位杆與炊具端蓋的上表面連接。
18.優選地，所述彈性調節機構包括安裝在縱向定位杆上的套筒、連接相鄰套筒的連接杆二；
19.所述連接杆二的一端與洩壓機構活動端連接；
20.所述縱向定位杆上還套設有彈性支撐件，所述彈性支撐件的一端與炊具端蓋上表面固定連接，所述彈性支撐件的另一端與橫向固定杆或銜接杆固定連接。
21.優選地，所述炊具端蓋與橫向固定杆、炊具端蓋與銜接杆之間還套設有波紋套；
22.其中，所述波紋套設置在彈性支撐件的外側，所述波紋套還與縱向定位杆同軸線布置；
23.所述波紋套選用橡膠材料製成。
24.優選地，所述防燙抓取機構包括固定安裝在橫向固定杆內側的固定杆一、連接相鄰固定杆一的固定杆二；
25.所述固定杆二布置在固定杆一的中部，且所述固定杆二的表面還設置有菱形防滑紋；
26.所述固定杆一內位於固定杆二的兩側傾斜布置有擋板。
27.本發明實施例提供的一種應用於蒸汽炊具的自動洩壓結構，本技術在實際使用的過程中，能通過多點洩壓的方式，使得炊具鍋體內的壓力快速洩到指定的範圍，且各點洩壓的強度相對保持一致，所述洩壓機構與彈性調節機構相互配合，能夠根據壓力的大小自動進行適應性調節，使得炊具鍋體的內部壓力在可控範圍內，有效避免當炊具鍋體內部壓力過大時發生爆炸，提高了炊具鍋體在使用時的安全性。
附圖說明

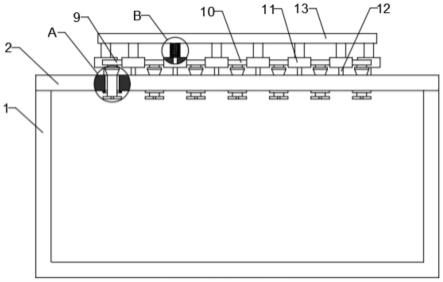

28.圖1為本發明實施例提供的一種應用於蒸汽炊具的自動洩壓結構的結構示意圖；
29.圖2為圖1中a處局部放大圖；
30.圖3為本發明實施例提供的一種應用於蒸汽炊具的自動洩壓結構中十字限位架的立體結構圖；
31.圖4為圖1中b處局部放大圖；
32.圖5為本發明實施例提供的一種應用於蒸汽炊具的自動洩壓結構的俯視圖。
33.附圖中：1-炊具本體；2-炊具端蓋；3-洩壓孔；4-環形墊片；5-平滑段一；6-過渡段；7-平滑段二；8-十字限位架；9-連接杆一；10-連接杆二；11-套筒；12-縱向定位杆；13-橫向固定杆；14-銜接杆；15-波紋套；16-彈性支撐件；17-導向孔；18-固定杆一；19-固定杆二；20-菱形防滑紋；21-擋板；22-縱向杆；100-洩壓機構；200-彈性調節機構；300-防燙抓取機構。
具體實施方式
34.為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，並不用於限定本發明。
35.以下結合具體實施例對本發明的具體實現進行詳細描述。
36.如圖1-圖5所示，為本發明的一個實施例提供的一種應用於蒸汽炊具的自動洩壓結構的結構圖，包括炊具鍋體1、炊具端蓋2、洩壓孔3、洩壓機構100、彈性調節機構200和防燙抓取機構300，所述洩壓孔3設置有多個，所述洩壓孔3均勻分布在炊具端蓋2的上表面，用於當內部氣壓較高時向外進行洩壓；所述洩壓機構100與洩壓孔3同數量布置，且每個洩壓機構100均與洩壓孔3同軸線設置，所述洩壓機構100在所述炊具鍋體1內部壓力低的情況下與所述洩壓孔3內壁接觸，以便於對所述洩壓孔3進行密封；而在所述炊具鍋體1內部壓力大時，所述洩壓機構100在壓力的作用下向上浮動，從而脫離所述洩壓孔3的內壁，用於將所述炊具鍋體1內部的壓力向外導出；所述彈性調節機構200安裝在洩壓機構100的頂端，所述彈性調節機構200的底端與炊具端蓋2的上表面固定連接，在所述洩壓機構100受到所述炊具鍋體1內部壓力的情況下，所述洩壓機構100推動所述彈性調節機構200的一端在高度方向同步運動，且在此過程中，所述彈性調節機構200受力發生彈性變形；所述防燙抓取機構300布置在所述炊具端蓋2的頂端，所述防燙抓取機構300的一側局部覆蓋蒸汽的噴射範圍，用於避免在抓取時接觸蒸汽。
37.在本實施例具體實施的過程中，本技術在實際使用的過程中，能通過多點洩壓的方式，使得炊具鍋體1內的壓力快速洩到指定的範圍，且各點洩壓的強度相對保持一致，所述洩壓機構100與彈性調節機構200相互配合，能夠根據壓力的大小自動進行適應性調節，使得炊具鍋體1的內部壓力在可控範圍內，有效避免當炊具鍋體1內部壓力過大時發生爆炸，提高了炊具鍋體1在使用時的安全性。
38.在本發明的一個實例中，本實施例中所述炊具鍋體1和炊具端蓋2可選用已知的安裝方式，在此不對其進行詳細闡述，必要時，本技術中所述使用的彈性支撐件16彈性係數可根據烹飪的位置進行調整，同時，所述彈性支撐件16也並非特指本實施中所展示的類型。
39.如圖1、圖2和圖3所示，作為本發明的一種優選實施例，所述洩壓機構100包括設置在所述洩壓孔3內的平滑段一5、固定安裝於所述平滑段一5頂端的過渡段6以及設置在過渡段6頂端的平滑段二7；
40.所述平滑段一5的底端固定安裝有十字限位架8；
41.所述平滑段二7的外徑與洩壓孔3的孔徑相同，且所述平滑段二7的頂端還安裝有縱向杆22。
42.在本實施例具體實施的過程中，本實施例中當炊具鍋體1內部的壓力過大時，炊具鍋體1內部氣體推動過渡段6向上運動，使得過渡段6和平滑段二7逐漸脫離洩壓孔3，以便於蒸汽沿洩壓孔3和平滑段一5之間的間隙運動，此外，為提高蒸汽通過的效率，所述平滑段一5和過渡段6還可整體選用錐體，加速蒸汽運動向外導出。
43.如圖2和圖3所示，作為本發明的另一種優選實施例，所述炊具端蓋2的底部對應洩壓孔3的位置處安裝有環形墊片4，所述環形墊片4選用耐高溫工程塑料製成；
44.所述十字限位架8在隨平滑段一5上升到極限位置時與十字限位架8抵接。
45.在本實施例具體實施的過程中，塑料耐高溫性能的好壞與塑料的化學成分和分子結構相關，如本實施例中所述環形墊片4選用的聚苯醚、聚苯硫醚、聚碸、聚芳碸、聚芳酯等，其結構中都有一個高剛性的苯環，同時，又具有難氧化的氨基、硫基、碸基，這種組合賦予了它們耐高溫性，以便於保證環形墊片4在熱蒸汽的作用下不變形，不分解；同時，在所述平滑段一5運動的過程中，所述十字限位架8隨平滑段一5同步運動，在十字限位架8與環形墊片4接觸的情況下，完成對所述平滑段一5的限位，防止其繼續向上運動。
46.如圖1和圖4所示，作為本發明的另一種優選實施例，所述橫向固定杆13布置在炊具端蓋2的頂端，所述橫向固定杆13與炊具端蓋2平行布置，且相鄰的所述橫向固定杆13之間通過銜接杆14連接；
47.所述銜接杆14選用弧形杆，以便於適當增加洩壓空間；
48.所述橫向固定杆13和銜接杆14還通過縱向定位杆12與炊具端蓋2的上表面連接。
49.在本實施例具體實施的過程中，本實施例中所述橫向固定杆13和銜接杆14均與防燙抓取機構300對應布置，便於向外拉動橫向固定杆13、銜接杆14和炊具端蓋2運動。
50.如圖1和圖4所示，作為本發明的另一種優選實施例，所述彈性調節機構200包括安裝在縱向定位杆12上的套筒11、連接相鄰套筒11的連接杆二10；
51.所述連接杆二10的一端與洩壓機構100活動端連接；
52.其中，對應銜接杆14底部的套筒11還通過連接杆一9連接；
53.所述縱向定位杆12上還套設有彈性支撐件16，所述彈性支撐件16的一端與炊具端蓋2上表面固定連接，所述彈性支撐件16的另一端與橫向固定杆13或銜接杆14固定連接。
54.在本實施例具體實施的過程中，當所述炊具鍋體1內部的壓力過大時，所述平滑段一5向上運動的過程中，還通過縱向杆22帶動連接杆一9、連接杆二10和套筒11同步運動，同時，所述套筒11沿縱向定位杆12在高度方向運動，且在套筒11上設置的導向孔17沿縱向定位杆12滑動的過程中，所述彈性支撐件16受力發生彈性變形，且所述彈性支撐件16受力壓縮的程度，根據壓力的大小自動進行調節，而在當炊具鍋體1內部的壓力下降時，所述彈性支撐件16逐漸恢復形變，從而推動套筒11沿縱向定位杆12反向運動，而套筒11上設置的連接杆一9和連接杆二10亦推動平滑段二7、過渡段6和平滑段一5反向運動，當炊具鍋體1的內部的壓力下降到一定程度時，平滑段二7停留在洩壓孔3內。
55.如圖4和圖5所示，作為本發明的另一種優選實施例，所述炊具端蓋2與橫向固定杆13、炊具端蓋2與銜接杆14之間還套設有波紋套15；
56.其中，所述波紋套15設置在彈性支撐件16的外側，所述波紋套15還與縱向定位杆12同軸線布置。
57.在本實施例具體實施的過程中，所述波紋套15選用橡膠材料製成，以便於使得所述套筒11在沿縱向定位杆12升降的過程中，所述波紋套15自身能根據需要發生形變，從而避免蒸汽與彈性支撐件16接觸，防止所述彈性支撐件16表面產生鏽跡。
58.如圖5所示，作為本發明的另一種優選實施例，所述防燙抓取機構300包括固定安裝在橫向固定杆13內側的固定杆一18、連接相鄰固定杆一18的固定杆二19；
59.所述固定杆二19布置在固定杆一18的中部，且所述固定杆二19的表面還設置有菱形防滑紋20，能夠在握持的過程中增大與手掌之間的靜摩擦力，便於進行抓持，防止在抓持的過程中發生脫落；
60.所述固定杆一18內位於固定杆二19的兩側傾斜布置有擋板21。
61.在本實施例具體實施的過程中，當在蒸汽由所述炊具鍋體1內向外噴出的過程中，通過設置的菱形防滑紋20對蒸汽的流向進行調節，能夠有效避免在握持固定杆二19時手掌與蒸汽表面接觸，防止使用人員燙傷的情況發生。
62.綜上所述，當炊具鍋體1內部的壓力過大時，炊具鍋體1內部氣體推動過渡段6向上運動，使得過渡段6和平滑段二7逐漸脫離洩壓孔3，以便於蒸汽沿洩壓孔3和平滑段一5之間的間隙運動，在所述平滑段一5運動的過程中，所述十字限位架8隨平滑段一5同步運動，在十字限位架8與環形墊片4接觸的情況下，完成對所述平滑段一5的限位，防止其繼續向上運動，同時，所述平滑段一5向上運動的過程中，還通過縱向杆22帶動連接杆一9、連接杆二10和套筒11同步運動，所述套筒11沿縱向定位杆12在高度方向運動中，所述彈性支撐件16受力發生彈性變形，且所述彈性支撐件16受力壓縮的程度，根據壓力的大小自動進行調節，而在當炊具鍋體1內部的壓力下降時，所述彈性支撐件16逐漸恢復形變，從而推動套筒11沿縱向定位杆12反向運動，而套筒11上設置的連接杆一9和連接杆二10亦推動平滑段二7、過渡段6和平滑段一5反向運動，當炊具鍋體1的內部的壓力下降到一定程度時，平滑段二7停留在洩壓孔3內，使用結束後，可解除炊具鍋體1和炊具端蓋2之間的連接，向外拉動固定杆二19將炊具端蓋2從炊具鍋體1上取下，本技術在實際使用的過程中，能通過多點洩壓的方式，使得炊具鍋體1內的壓力快速洩到指定的範圍，且各點洩壓的強度相對保持一致，所述洩壓機構100與彈性調節機構200相互配合，能夠根據壓力的大小自動進行適應性調節，使得炊具鍋體1的內部壓力在可控範圍內，有效避免當炊具鍋體1內部壓力過大時發生爆炸，提高了炊具鍋體1在使用時的安全性。
63.對於本領域技術人員而言，顯然本發明不限於上述示範性實施例的細節，而且在不背離本發明的精神或基本特徵的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限制性的，本發明的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本發明內。
64.此外，應當理解，雖然本說明書按照實施方式加以描述，但並非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
