一種家用淨水機的製作方法

2023-09-14 07:45:11 1

1.本實用新型涉及淨水機技術領域，尤其涉及一種家用淨水機。


背景技術：

2.淨水機是按對水的使用要求對水質進行深度過濾、淨化處理的水處理設備，能有效濾除水中的鐵鏽、砂石、膠體以及吸附水中餘氯、嗅味、異色、農藥等化學藥劑，以及水中的細菌、病菌、毒素、重金屬等雜質，淨水技術在飲用水領域的應用，有效地解決了很多地方由於地下水中有害物質超標而造成的地方性疾病。
3.專利cn210286812u說明書中
「…
並且該裝配扣位強度很差，在包裝運輸和搬運過程中裝配扣容易出現斷裂、變形」，而一旦在運輸過程中出現裝配扣斷裂、變性，容易導致相鄰淨水機相撞或跌落，即現有的淨水機在運輸過程存在易受到碰撞，導致罩殼破損，防護效果較差的此技術問題。


技術實現要素：

4.基於背景技術中存在的技術問題，本實用新型提出了一種家用淨水機。
5.本實用新型提出的一種家用淨水機，包括淨水機本體、兩個防護罩，兩個所述防護罩均套設在淨水機本體上，且兩個防護罩之間距離可調，所述防護罩上設有用於淨水機本體防護的防護件，所述防護罩的底部設有用於淨水機本體減震的減震件。
6.優選的，兩個所述防護罩上均安裝有固定架，兩個所述固定架上均滑動穿接有插杆，所述固定架上螺紋連接有與插杆壓緊的第一螺栓，所述防護件包括滑動套設在插杆上的多個防護塊，所述插杆上設有用於鎖定防護塊的第一鎖定件。
7.優選的，所述第一鎖定件包括螺紋連接在防護塊上並與插杆壓緊的第二螺栓。
8.優選的，所述減震件包括安裝在防護罩底部的套筒，所述套筒內開設有滑腔，且滑腔內安裝有彈簧，所述套筒上設有插入滑腔並與彈簧連接的連接柱，所述連接柱遠離防護罩的一端安裝有吸盤。
9.優選的，兩個所述防護罩之間設有滑塊，且兩個防護罩均滑動套設在滑塊上，所述滑塊上設有用於鎖定防護罩的第二鎖定件。
10.優選的，所述第二鎖定件包括螺紋連接在防護罩上並與滑塊壓緊的第三螺栓。
11.本實用新型具有如下有益效果：
12.通過設置的防護罩、防護件，為了防止淨水機本體在運輸過程中受到碰撞，可將兩個防護罩套設在淨水機本體上，通過防護罩與防護件的配合作用，可以對淨水機本體起到保護的作用，防止淨水機本體在運輸過程中受到碰撞，起到了一定的防護作用。
13.通過設置的減震件，可以在淨水機本體輸送過程中對其起到穩定的作用，防止淨水機本體受到較大顛簸，也便於對其進行固定，便於淨水機本體的運輸，方便人們使用。
附圖說明

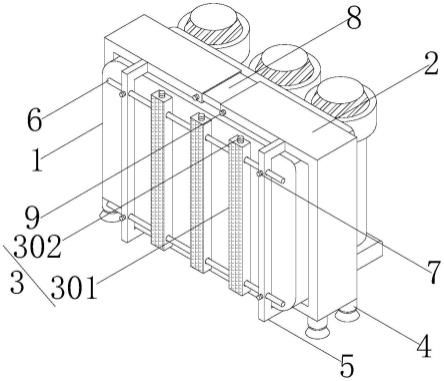

14.圖1為本實用新型提出的一種家用淨水機的整體結構示意圖。
15.圖2為本實用新型提出的一種家用淨水機中減震件的結構示意圖。
具體實施方式
16.參照圖1、圖2，本實用新型提出一種家用淨水機，包括淨水機本體1、兩個防護罩2，兩個防護罩2均套設在淨水機本體1上，且兩個防護罩2之間距離可調。兩個防護罩2之間設有滑塊8，且兩個防護罩2均滑動套設在滑塊8上，滑塊8上設有用於鎖定防護罩2的第二鎖定件。第二鎖定件包括螺紋連接在防護罩2上並與滑塊8壓緊的第三螺栓9。
17.本實施例中，防護罩2上設有用於淨水機本體1防護的防護件3。兩個防護罩2上均安裝有固定架5，兩個固定架5上均滑動穿接有插杆6，固定架5上螺紋連接有與插杆6壓緊的第一螺栓7，防護件3包括滑動套設在插杆6上的多個防護塊301，插杆6上設有用於鎖定防護塊301的第一鎖定件。第一鎖定件包括螺紋連接在防護塊301上並與插杆6壓緊的第二螺栓302。
18.為了便於淨水機本體1在運輸的時候起到防護的作用，可先擰松防護罩2上的第三螺栓9與固定架5上的第一螺栓7，然後調節滑塊8上兩個防護罩2之間的距離，將其套設在淨水機本體1的罩殼上，然後通過第三螺栓9對防護罩2在滑塊8上的位置進行固定，通過第一螺栓7對固定架5上的插杆6進行壓緊，通過插杆6上的多個防護塊301與防護罩2的配合作用，可以防止淨水機本體1在運輸過程中受到碰撞，可以保證淨水機本體1在運輸過程中的完整。
19.進一步實施例中，防護罩2的底部設有用於淨水機本體1減震的減震件4。減震件4包括安裝在防護罩2底部的套筒401，套筒401內開設有滑腔，且滑腔內安裝有彈簧402，套筒401上設有插入滑腔並與彈簧402連接的連接柱403，連接柱403遠離防護罩2的一端安裝有吸盤404。
20.為了防止淨水機本體1在運輸過程中受到較大顛簸，通過設置的減震件4，可將套筒401上的吸盤404吸附在車輛的相應位置，還能對淨水機本體1進行疊加，車輛在運輸過程中，連接柱403在套筒401內滑動，從而對彈簧402進行擠壓，彈簧402受力後產生反作用力施加給連接柱403從而對淨水機本體1起到減震的作用，該結構可以防止淨水機本體1在運輸過程中受到較大顛簸，便於淨水機本體1的運輸。
21.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍之內。


技術特徵：
1.一種家用淨水機，其特徵在於：包括淨水機本體(1)、兩個防護罩(2)，兩個所述防護罩(2)均套設在淨水機本體(1)上，且兩個防護罩(2)之間距離可調，所述防護罩(2)上設有用於淨水機本體(1)防護的防護件(3)，所述防護罩(2)的底部設有用於淨水機本體(1)減震的減震件(4)。2.根據權利要求1所述的一種家用淨水機，其特徵在於：兩個所述防護罩(2)上均安裝有固定架(5)，兩個所述固定架(5)上均滑動穿接有插杆(6)，所述固定架(5)上螺紋連接有與插杆(6)壓緊的第一螺栓(7)，所述防護件(3)包括滑動套設在插杆(6)上的多個防護塊(301)，所述插杆(6)上設有用於鎖定防護塊(301)的第一鎖定件。3.根據權利要求2所述的一種家用淨水機，其特徵在於：所述第一鎖定件包括螺紋連接在防護塊(301)上並與插杆(6)壓緊的第二螺栓(302)。4.根據權利要求1-3任一項所述的一種家用淨水機，其特徵在於：所述減震件(4)包括安裝在防護罩(2)底部的套筒(401)，所述套筒(401)內開設有滑腔，且滑腔內安裝有彈簧(402)，所述套筒(401)上設有插入滑腔並與彈簧(402)連接的連接柱(403)，所述連接柱(403)遠離防護罩(2)的一端安裝有吸盤(404)。5.根據權利要求1-3任一項所述的一種家用淨水機，其特徵在於：兩個所述防護罩(2)之間設有滑塊(8)，且兩個防護罩(2)均滑動套設在滑塊(8)上，所述滑塊(8)上設有用於鎖定防護罩(2)的第二鎖定件。6.根據權利要求5所述的一種家用淨水機，其特徵在於：所述第二鎖定件包括螺紋連接在防護罩(2)上並與滑塊(8)壓緊的第三螺栓(9)。

技術總結
本實用新型提出了一種家用淨水機，包括淨水機本體、兩個防護罩，兩個所述防護罩均套設在淨水機本體上，且兩個防護罩之間距離可調，所述防護罩上設有用於淨水機本體防護的防護件，所述防護罩的底部設有用於淨水機本體減震的減震件。本實用新型提出了一種家用淨水機，解決了淨水機在運輸過程中易受到碰撞、顛簸的問題，對其起到了一定的防護作用。對其起到了一定的防護作用。對其起到了一定的防護作用。


技術研發人員：李超
受保護的技術使用者：安徽貝馳生物科技有限公司
技術研發日：2022.03.31
技術公布日：2023/3/28
