一種重症護理用病人轉運裝置的製作方法

2023-09-17 14:30:16

1.本實用新型涉及醫用設備技術領域，具體為一種重症護理用病人轉運裝置。


背景技術：

2.重症監護是指對收治的各類危重病患者，運用各種先進的醫療技術，現代化的監護和搶救設備，對其實施集中的加強治療和護理，以最大限度的確保病人的生存及隨後的生命質量，重症監護室，是專門收治危重病症並給予精心監測和精確治療的單位，危重病醫學是以危重病為主要研究對象，以基礎醫學與臨床醫學的相互結合為基礎，以應用現代化的監測及幹預性技術為方法，對危重病進行更全面的理解和通過對危重病有效的治療措施而最終提高危重病人生存率為目的的醫學專業學科，即危重病醫學是重症監護室工作的理論基礎，而重症監護室是危重病醫學的臨床實踐基地，綜合性的重症監護病房一般設在醫院內較中心的位置，並與麻醉科及各手術科室相近，各專科重症監護病房則設在各專科病區內。
3.基層醫院因醫療技術水平不高，當出現重症病患時，需轉運到高級別醫院治療，目前轉運病患通常採用擔架或者轉運車，然而普通擔架由於結構較為簡單，無法對患者的頭部進行調節，且普通擔架功能較為單一，無法在轉運的過程中對患者進行實時監測，轉運過程中重症病人存在極大的安全隱患，而轉運車自身成本較高，適用範圍不廣。
4.因此，需要設計一種重症護理用病人轉運裝置來解決上述背景技術中的問題。


技術實現要素：

5.本實用新型的目的在於提供一種重症護理用病人轉運裝置，以解決上述背景技術中提出的問題。
6.為實現上述目的，本實用新型提供如下技術方案：
7.一種重症護理用病人轉運裝置,包括固定座，所述固定座的四個拐角處連接有電動升降杆，所述電動升降杆的底部固定有滾輪，所述電動升降杆的頂部固定安裝有轉運床體，所述轉運床體的兩端分別設有床頭板和床身，所述床頭板的背部安裝有角度調節結構，所述角度調節結構包括第一連接件、液壓推桿以及第二連接件，所述第一連接件和第二連接件均通過螺栓進行固定，所述液壓推桿的上下兩端分別和第一連接件以及第二連接件轉動連接，所述轉運床體較長邊的左側位於床頭板的一側安裝有可調節的吊水杆，所述轉運床體較長邊的右側位於床頭板的一側安裝有生命體徵監測儀，所述轉運床體較短邊位於床身的一側開設有收納槽，所述收納槽的內部安裝有輔助板，所述輔助板的左右兩側均安裝有驅動結構，所述驅動結構包括調節手輪、驅動杆、齒輪以及齒條，所述床頭板和床身的頂部均設有彈性結構的綁帶。
8.作為本實用新型優選的方案，所述床頭板靠近床身的一側通過鉸鏈進行轉動連接，所述床頭板為一端可打開式結構。
9.作為本實用新型優選的方案，所述調節手輪通過驅動杆連接於齒輪，所述齒條固
定於輔助板，所述齒輪和齒條嚙合連接。
10.作為本實用新型優選的方案，所述生命體徵監測儀上分布設有血氧模塊接口、血壓模塊接口、體溫模塊接口以及心率模塊接口，所述生命體徵監測儀的頂部設有控制按鈕以及顯示屏，所述生命體徵監測儀的底部安裝有固定架，所述生命體徵監測儀通過固定架固定於轉運床體。
11.作為本實用新型優選的方案，所述床頭板的底部安裝有控制箱，所述控制箱的內部設有控制器和處理器，所述固定座的頂部固定有蓄電池，所述生命體徵監測儀和控制箱以及蓄電池電性連接。
12.作為本實用新型優選的方案，所述固定座位於收納槽的一側內嵌安裝有測障傳感器，所述轉運床體較長邊的一側安裝有報警器，所述測障傳感器和報警器電性連接。
13.與現有技術相比，本實用新型的有益效果是：
14.1.本實用新型中，通過設置的角度調節結構，通過角度調節結構可以對床頭板的角度進行調節，便於調整患者的頭部角度，提高了使用時的靈活性。
15.2.本實用新型中，通過設置的驅動結構以及輔助板，從而通過驅動結構帶動輔助板移動，通過輔助板可以進行輔助放置醫療用品，增加了轉運裝置的儲物空間。
16.3.本實用新型中，通過設置的生命體徵監測儀，生命體徵監測儀上分布設有血氧模塊接口、血壓模塊接口、體溫模塊接口以及心率模塊接口，從而在轉運過程中，將生命體徵監測儀和重症患者進行連接，方便對患者進行實時監測，避免出現患者安全隱患。
17.4.本實用新型中，通過設置的測障傳感器以及報警器，可以通過測障傳感器在轉運時對前方的障礙物進行監測，同時通過報警器進行報警，避免轉運裝置誤撞到障礙物對患者造成二次傷害。
附圖說明

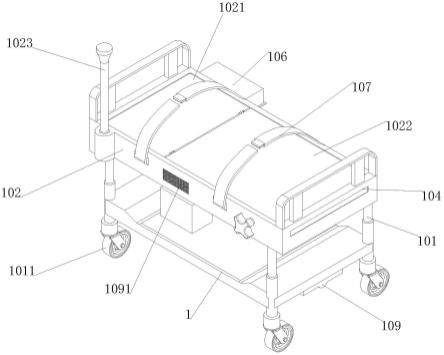

18.圖1為本實用新型的整體結構示意圖；
19.圖2為本實用新型的輔助板拉開後結構示意圖；
20.圖3為本實用新型的床頭板展開後結構示意圖；
21.圖4為本實用新型的轉運裝置右側結構示意圖；
22.圖5為本實用新型的驅動結構和輔助板連接結構示意圖；
23.圖中：1、固定座；101、電動升降杆；1011、滾輪；102、轉運床體；1021、床頭板；1022、床身；1023、吊水杆；103、角度調節結構；1031、第一連接件；1032、液壓推桿；1033、第二連接件；104、收納槽；1041、輔助板；105、驅動結構；1051、調節手輪；1052、驅動杆；1053、齒輪；1054、齒條；106、生命體徵監測儀；1061、控制按鈕；1062、固定架；107、綁帶；108、控制箱；1081、蓄電池；109、測障傳感器；1091、報警器。
具體實施方式
24.下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例,基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
25.請參閱圖1-5本實用新型提供一種技術方案：
26.一種重症護理用病人轉運裝置,包括固定座1，固定座1的四個拐角處連接有電動升降杆101，電動升降杆101的底部固定有滾輪1011，電動升降杆 101的頂部固定安裝有轉運床體102，轉運床體102的兩端分別設有床頭板 1021和床身1022，床頭板1021的背部安裝有角度調節結構103，角度調節結構103包括第一連接件1031、液壓推桿1032以及第二連接件1033，第一連接件1031和第二連接件1033均通過螺栓進行固定，液壓推桿1032的上下兩端分別和第一連接件1031以及第二連接件1033轉動連接，轉運床體102較長邊的左側位於床頭板1021的一側安裝有可調節的吊水杆1023，轉運床體 102較長邊的右側位於床頭板1021的一側安裝有生命體徵監測儀106，轉運床體102較短邊位於床身1022的一側開設有收納槽104，收納槽104的內部安裝有輔助板1041，輔助板1041的左右兩側均安裝有驅動結構105，驅動結構105包括調節手輪1051、驅動杆1052、齒輪1053以及齒條1054，床頭板 1021和床身1022的頂部均設有彈性結構的綁帶107，本實用新型通過角度調節結構103可以對床頭板1021的角度進行調節，便於調整患者的頭部角度，通過設置的生命體徵監測儀106方便對患者進行實時監測，避免出現患者安全隱患，同時通過測障傳感器109在轉運時對前方的障礙物進行監測，同時通過報警器1091進行報警，避免轉運裝置誤撞到障礙物對患者造成二次傷害。
27.實施例，請參照圖1和圖3，床頭板1021靠近床身1022的一側通過鉸鏈進行轉動連接，床頭板1021為一端可打開式結構，通過設置的角度調節結構 103，當需要調節床頭板1021的角度時，通過液壓推桿1032推動床頭板1021 進行展開，達到調節角度的目的，從而通過角度調節結構103可以對床頭板 1021的角度進行調節，便於調整患者的頭部角度，提高了使用時的靈活性。
28.實施例，請參照圖1、圖2和圖5，調節手輪1051通過驅動杆1052連接於齒輪1053，齒條1054固定於輔助板1041，齒輪1053和齒條1054嚙合連接，通過設置的驅動結構105以及輔助板1041，在實際使用時，當需要通過對患者進行檢查或者醫治時，可以通過調節手輪1051轉動帶動齒輪1053轉動，進而帶動齒條1054向外移動，進而帶動輔助板1041展開，醫護人員可以將需要的醫療用品和設備放在輔助板1041上，便於醫護人員進行操作，從而通過驅動結構105帶動輔助板1041移動，通過輔助板1041可以進行輔助放置醫療用品，增加了轉運裝置的儲物空間。
29.實施例，請參照圖1、圖2和圖4，生命體徵監測儀106上分布設有血氧模塊接口、血壓模塊接口、體溫模塊接口以及心率模塊接口，生命體徵監測儀106的頂部設有控制按鈕1061以及顯示屏，生命體徵監測儀106的底部安裝有固定架1062，生命體徵監測儀106通過固定架1062固定於轉運床體102，床頭板1021的底部安裝有控制箱108，控制箱108的內部設有控制器和處理器，固定座1的頂部固定有蓄電池1081，生命體徵監測儀106和控制箱108 以及蓄電池1081電性連接，通過設置的生命體徵監測儀106，生命體徵監測儀106上分布設有血氧模塊接口、血壓模塊接口、體溫模塊接口以及心率模塊接口，從而在轉運過程中，將生命體徵監測儀106和重症患者進行連接，方便對患者進行實時監測，避免出現患者安全隱患。
30.實施例，請參照圖1，固定座1位於收納槽104的一側內嵌安裝有測障傳感器109，轉運床體102較長邊的一側安裝有報警器1091，測障傳感器109 和報警器1091電性連接，通過
設置的測障傳感器109以及報警器1091，可以通過測障傳感器109在轉運時對前方的障礙物進行監測，同時通過報警器1091 進行報警，避免轉運裝置誤撞到障礙物對患者造成二次傷害。
31.工作原理：使用時，通過設置的角度調節結構103，當需要調節床頭板 1021的角度時，通過液壓推桿1032推動床頭板1021進行展開，達到調節角度的目的，從而通過角度調節結構103可以對床頭板1021的角度進行調節，便於調整患者的頭部角度，提高了使用時的靈活性，當需要通過對患者進行檢查或者醫治時，可以通過調節手輪1051轉動帶動齒輪1053轉動，進而帶動齒條1054向外移動，進而帶動輔助板1041展開，醫護人員可以將需要的醫療用品和設備放在輔助板1041上，便於醫護人員進行操作，通過設置的生命體徵監測儀106，生命體徵監測儀106上分布設有血氧模塊接口、血壓模塊接口、體溫模塊接口以及心率模塊接口，從而在轉運過程中，將生命體徵監測儀106和重症患者進行連接，方便對患者進行實時監測，避免出現患者安全隱患，通過設置的測障傳感器109以及報警器1091，可以通過測障傳感器 109在轉運時對前方的障礙物進行監測，同時通過報警器1091進行報警，避免轉運裝置誤撞到障礙物對患者造成二次傷害，有一定的推廣價值。
32.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。
