多功能六軸飛行救生圈的製作方法
2023-08-22 19:37:06
1.本發明屬於飛行救生圈技術領域，具體地說，涉及多功能六軸飛行救生圈。
背景技術：
2.電動飛行數生圈面向水上快速立即救援，具備結構緊讀，外觀輕巧，飛行穩定，性能可靠的特徵。該產品能夠華版水域救援見險，提高水上救援成功率，豐富我國水域救援裝備、完善水上應急管理體系，從而要好地保護人民的生命財產安全。
3.現有的飛行救生圈在落入水中後需要人員依靠救生圈等待救援，而救生圈無法帶著人向岸邊或者救援隊移動，降低救援時效。
技術實現要素：
4.針對現有的飛行救生圈在落入水中後需要人員依靠救生圈等待救援，而救生圈無法帶著人向岸邊或者救援隊移動，降低救援時效的問題，本發明提供多功能六軸飛行救生圈，該救生圈包括飛行救生圈、控制總成和收納裝置，所述的控制總成安裝在飛行救生圈的底部，收納裝置安裝在飛行救生圈的上端，該組件配合使用可以增加救援效率。
5.為解決上述問題，本發明採用如下的技術方案。
6.多功能六軸飛行救生圈，包括飛行救生圈、控制總成和收納裝置，所述的控制總成安裝在飛行救生圈的底部，收納裝置安裝在飛行救生圈的上端。
7.具體地，通過控制總成能夠控制飛行救生圈在水中帶著被困人員進行移動，通過收納裝置能夠給被困人員物資便於補充體力。
8.進一步地，所述的飛行救生圈包括主體，所述的主體的外壁固定連接有多個圓管，每個圓管靠近上端的內壁上固定連接有安裝架，每個安裝架的底部活動安裝有槳葉，主體的上端面設置有滑槽。
9.具體地，通過安裝架用於安裝槳葉，通過槳葉能夠使得主體在空中飛行，並能夠在水中移動。
10.進一步地，所述的控制總成包括多個導流裝置和調整裝置，每兩個導流裝置之間轉動連接有調整裝置。
11.具體地，通過導流裝置能夠調整槳葉轉動時的出風方向，從而能夠使得飛行救生圈在水裡移動，通過調整裝置能夠調整多個導流裝置的方向並保持同步。
12.進一步地，所述的導流裝置包括連接管，所述的連接管的底部設置有球面，球面的外壁轉動連接轉動管，轉動管的外壁設置有對稱的圓槽。
13.具體地，通過圓槽用於與調整裝置轉動連接，通過球面配合調整裝置轉動連接，通過連接管與圓管的底部固定連接。
14.進一步地，所述的調整裝置包括連接杆，所述的連接杆的兩端固定連接有對稱的球體。
15.具體地，通過球體與圓槽轉動連接，通過連接杆能夠將每個導流裝置之間相互連
接。
16.進一步地，其中一個連接杆的上端固定連接有連接件，連接件的上端固定連接有連接塊，連接塊的一側活動連接有第二伸縮杆的伸縮端，第二伸縮杆的底部活動連接有滑塊，第二伸縮杆的背面活動連接有背板，背板的外壁活動連接有第一伸縮杆的伸縮端。
17.具體地，通過第二伸縮杆的伸縮能夠控制多個導流裝置左右轉動，通過第一伸縮杆的伸縮能夠電動第二伸縮杆和連接塊前後移動，從而能夠帶動多個導流裝置前後移動，相互配合能夠自由的調整導流裝置的轉向角度。
18.進一步地，所述的收納裝置包括收納盒，所述的收納盒正面設置有對稱的收納倉，兩側收納倉的外部轉動連接有門板，兩側門板上設置有鎖頭，兩側收納倉之間的內部設置有水罐，收納盒的上端設置有吸管，吸管插入水罐的內側底部，收納盒的正面設置有旋帽。
19.具體地，通過收納倉能夠向內部放入食物，通過擰下旋帽能夠向內部的水罐加水，通過吸管能夠方便被困人員在水中進行喝水。
20.進一步地，所述的收納盒活動安裝在飛行救生圈的上端。
21.進一步地，所述的滑塊與滑槽滑動連接，第一伸縮杆活動安裝在主體的上端。
22.進一步地，所述的連接管安裝在每個圓管的底部。
23.有益效果
24.相比於現有技術，本發明的有益效果為：
25.(1)本發明中，通過槳葉使得主體在空中飛向水中的被困人員，被困人員套上主體，此時，遠程控制第二伸縮杆和第一伸縮杆的伸縮，通過第二伸縮杆的伸縮能夠控制多個導流裝置左右轉動，通過第一伸縮杆的伸縮能夠電動第二伸縮杆和連接塊前後移動，從而能夠帶動多個導流裝置前後移動，相互配合能夠自由的調整導流裝置的轉向角度，從而能夠使得被困人員在水中移動，從而能夠更快的脫離險境和更快的到達救援船。
26.(2)本發明中，通過球體與相鄰的圓槽轉動連接，能夠在調整的過程中自適應轉動，從而能夠通過一個調整裝置調整對多個導流裝置同步轉動，能夠精確的控制主體在水中行進的方向。
27.(3)本發明中，向收納倉的內部加入食物能夠為被困人員進行體力補充，加入藥品能夠為受傷的人員進行檢疫的包紮，通過鎖頭能夠避免在飛行的過程中內部的物資掉落，通過擰下旋帽向內部的水罐加水，通過吸管能夠使得被困人員在水中漂浮的狀態下更好的喝水恢復體力等待救援。
附圖說明

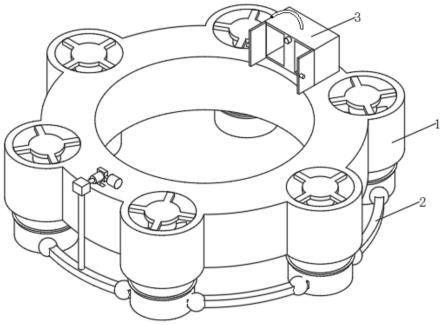

28.圖1為本發明中多功能六軸飛行救生圈結構示意圖；
29.圖2為本發明中飛行救生圈結構示意圖；
30.圖3為本發明中控制總成結構示意圖；
31.圖4為本發明中導流裝置結構示意圖；
32.圖5為本發明中調整裝置結構示意圖；
33.圖6為本發明中收納裝置結構示意圖。
34.圖中各附圖標註與部件名稱之間的對應關係如下：
35.1、飛行救生圈；11、主體；12、安裝架；13、槳葉；14、圓管；15、滑槽；
36.2、控制總成；21、導流裝置；211、連接管；212、球面；213、轉動管；214、圓槽；
37.22、調整裝置；221、連接杆；222、球體；223、連接件；224、連接塊；225、背板；
38.226、滑塊；227、第一伸縮杆；228、第二伸縮杆；
39.3、收納裝置；31、收納盒；32、收納倉；33、旋帽；34、吸管；35、鎖頭；36、門板。
具體實施方式
40.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
41.實施例1
42.如圖1所示，其為本發明一優選實施方式的多功能六軸飛行救生圈結構示意圖，本實施例的多功能六軸飛行救生圈，包括飛行救生圈1、控制總成2和收納裝置3，所述的控制總成2安裝在飛行救生圈1的底部，收納裝置3安裝在飛行救生圈1的上端。
43.具體地，通過控制總成2能夠控制飛行救生圈1在水中帶著被困人員進行移動，通過收納裝置3能夠給被困人員物資便於補充體力。
44.進一步地，如圖2所示，其為本發明中飛行救生圈結構示意圖，所述的飛行救生圈1包括主體11，所述的主體11的外壁固定連接有多個圓管14，每個圓管14靠近上端的內壁上固定連接有安裝架12，每個安裝架12的底部活動安裝有槳葉13，主體11的上端面設置有滑槽15。
45.具體地，通過安裝架12用於安裝槳葉13，通過槳葉13能夠使得主體11在空中飛行，並能夠在水中移動。
46.進一步地，如圖3所示，其為本發明中控制總成結構示意圖，所述的控制總成2包括多個導流裝置21和調整裝置22，每兩個導流裝置21之間轉動連接有調整裝置22。
47.具體地，通過導流裝置21能夠調整槳葉13轉動時的出風方向，從而能夠使得飛行救生圈1在水裡移動，通過調整裝置22能夠調整多個導流裝置21的方向並保持同步。
48.進一步地，如圖4所示，其為本發明中導流裝置結構示意圖，所述的導流裝置21包括連接管211，所述的連接管211的底部設置有球面212，球面212的外壁轉動連接轉動管213，轉動管213的外壁設置有對稱的圓槽214。
49.具體地，通過圓槽214用於與調整裝置22轉動連接，通過球面212配合調整裝置22轉動連接，通過連接管211與圓管14的底部固定連接。
50.進一步地，如圖5所示，其為本發明中調整裝置結構示意圖，所述的調整裝置22包括連接杆221，所述的連接杆221的兩端固定連接有對稱的球體222。
51.具體地，通過球體222與圓槽214轉動連接，通過連接杆221能夠將每個導流裝置21之間相互連接。
52.進一步地，其中一個連接杆221的上端固定連接有連接件223，連接件223的上端固定連接有連接塊224，連接塊224的一側活動連接有第二伸縮杆228的伸縮端，第二伸縮杆228的底部活動連接有滑塊226，第二伸縮杆228的背面活動連接有背板225，背板225的外壁活動連接有第一伸縮杆227的伸縮端。
53.具體地，通過第二伸縮杆228的伸縮能夠控制多個導流裝置21左右轉動，通過第一伸縮杆227的伸縮能夠電動第二伸縮杆228和連接塊224前後移動，從而能夠帶動多個導流裝置21前後移動，相互配合能夠自由的調整導流裝置21的轉向角度。
54.進一步地，如圖6所示，其為發明中收納裝置結構示意圖，所述的收納裝置3包括收納盒31，所述的收納盒31正面設置有對稱的收納倉32，兩側收納倉32的外部轉動連接有門板36，兩側門板36上設置有鎖頭35，兩側收納倉32之間的內部設置有水罐，收納盒31的上端設置有吸管34，吸管34插入水罐的內側底部，收納盒31的正面設置有旋帽33。
55.具體地，通過收納倉32能夠向內部放入食物，通過擰下旋帽33能夠向內部的水罐加水，通過吸管34能夠方便被困人員在水中進行喝水。
56.進一步地，所述的收納盒31活動安裝在飛行救生圈1的上端。
57.進一步地，所述的滑塊226與滑槽15滑動連接，第一伸縮杆227活動安裝在主體11的上端。
58.進一步地，所述的連接管211安裝在每個圓管14的底部。
59.工作原理：通過槳葉13使得主體11在空中飛向水中的被困人員，被困人員套上主體11，此時，遠程控制第二伸縮杆228和第一伸縮杆227的伸縮，通過第二伸縮杆228的伸縮能夠控制多個導流裝置21左右轉動，通過第一伸縮杆227的伸縮能夠電動第二伸縮杆228和連接塊224前後移動，從而能夠帶動多個導流裝置21前後移動，相互配合能夠自由的調整導流裝置21的轉向角度，從而能夠使得被困人員在水中移動，從而能夠更快的脫離險境和更快的到達救援船。
60.實施例2
61.如圖1-6所示，其為本發明另一優選實施方式的多功能六軸飛行救生圈結構示意圖，本實施例的多功能六軸飛行救生圈，在實施例1的基礎上，通過球體222與相鄰的圓槽214轉動連接，能夠在調整的過程中自適應轉動，從而能夠通過一個調整裝置22調整對多個導流裝置21同步轉動，能夠精確的控制主體11在水中行進的方向。
62.實施例2
63.如圖6所示，其為本發明另一優選實施方式的多功能六軸飛行救生圈結構示意圖，本實施例的多功能六軸飛行救生圈，在實施例1和2的基礎上，向收納倉32的內部加入食物能夠為被困人員進行體力補充，加入藥品能夠為受傷的人員進行檢疫的包紮，通過鎖頭35能夠避免在飛行的過程中內部的物資掉落，通過擰下旋帽33向內部的水罐加水，通過吸管34能夠使得被困人員在水中漂浮的狀態下更好的喝水恢復體力等待救援。
64.以上內容是結合具體實施方式對本發明作進一步詳細說明，不能認定本發明具體實施只局限於這些說明，對於本發明所屬技術領域的普通技術人員來說，在不脫離本發明的構思的前提下，還可以做出若干簡單的推演或替換，都應當視為屬於本發明所提交的權利要求書確定的保護範圍。
