本發明涉及自動化設備技術領域，尤其涉及一種海帶晾曬系統。

背景技術：

我國具有面積廣闊的海域，廣闊海域能夠為我國提供種類繁多的海產品，如魚類、貝類、海帶等，其中，海帶在海域中有著較大的養殖面積，能夠提供大量的海帶產品。海帶含有豐富的褐藻膠和碘質，能夠用於食用、入藥以及提取碘、褐藻膠和甘露醇等多種工業原料，因而海帶具有較大的應用價值。

海帶在裁剪的過程中需要經過晾曬、綑紮、裁剪等過程，而上述過程多為人工方式進行。對於海帶綑紮和裁剪，通常需要人工手動進行，由於人工手動操作的熟練度不同，進行綑紮和裁剪的進度也就不同，以致於影響海帶的產出效率。在海帶的裁剪季節，大量的海帶需要被綑紮和裁剪，晾曬完成後的海帶被堆積在一起，等待綑紮和裁剪。由於海帶裁剪的季節氣候變換較大，雨水較多，若海帶綑紮和裁剪不及時，則堆積的海帶需要進行防潮處理。若堆積的海帶淋溼或受潮，需要重新進行晾曬，大量浪費人力物力。受潮嚴重的海帶甚至會腐爛，給海帶養殖者帶來經濟損失。

對於海帶晾曬，通常將新鮮的海帶放置於沙灘或海帶晾曬架上晾曬。在沙灘上晾曬海帶時，海帶容易粘上沙土和雜草，影響海帶的成品質量，因而海帶晾曬架晾曬逐漸代替沙灘晾曬。在海帶晾曬架上晾曬海帶時，需要在地面上均勻設置木樁，並在木樁上栓綁廢棄的漁網，形成隔離地面的海帶晾曬架。使用海帶晾曬架晾曬海帶也需要人工將海帶一一鋪好，並定時翻曬，以保證晾曬均勻。

技術實現要素：

本發明提供一種海帶晾曬系統，以解決不能自動晾曬海帶的問題。

本發明提供一種海帶晾曬系統，所述系統包括底架、鏈輪以及懸掛組件，其中，

所述鏈輪設置在所述底架上，且所述鏈輪連接驅動裝置；

所述懸掛組件包括依次間隔連接的第一鏈節和第二鏈節，所述第一鏈節和所述第二鏈節均與所述鏈輪齒合連接。

優選地，所述系統還包括設置在所述底架上的軌道，所述軌道包括依次間隔相接的直線軌道和曲線軌道；所述曲線軌道的曲率中心與所述鏈輪的軸向中心在軸向方向上相重疊。

優選地，所述直線軌道和所述曲線軌道的上表面分別設置第一凹槽和第二凹槽，所述第一凹槽橫貫設置在所述直線軌道上表面的中心，所述第二凹槽沿所述曲線軌道周向方向的中心設置。

優選地，所述懸掛組件還包括連接柱和支撐杆，所述連接柱的兩端分別連接所述第一鏈節的下表面和所述支撐杆的中部；所述支撐杆的兩端均分別設置滾輪和懸掛件，且所述懸掛件位於所述連接柱和所述滾輪之間；所述滾輪位於所述第一凹槽和所述第二凹槽中。

優選地，所述直線軌道和所述曲線軌道的側面分別設置第一凹槽和第二凹槽，所述第一凹槽橫貫所述直線軌道的側面，所述第二凹槽沿所述曲線軌道側面的周向方向設置。

優選地，所述懸掛組件還包括連接柱，所述連接柱貫穿所述第一鏈節的軸向中心，所述連接柱的兩端分別連接橫板和懸掛件；所述橫板的兩端分別設置第一側板和第二側板，所述第一側板和所述第二側板均垂直於所述橫板，所述第一側板和所述第二側板相對的一側設置滾輪；所述滾輪位於所述第一凹槽和所述第二凹槽中。

優選地，所述懸掛件為圓環或掛鈎。

優選地，所述系統還包括井型支架，所述鏈輪的兩側分別連接所述底架和所述井型支架。

優選地，所述直線軌道和所述曲線軌道通過螺栓連接。

本發明的實施例提供的技術方案可以包括以下有益效果：

在本發明提供一種海帶晾曬系統中，底架支撐鏈輪，給予海帶晾曬空間；第一鏈節和第二鏈節依次間隔連接，以實現鏈節之間的連接，進而便於傳動；鏈輪與驅動裝置相連接，在驅動裝置的作用下鏈輪發生轉動，由於鏈輪與海帶懸掛組件中的第一鏈節和第二鏈節均齒合連接，因而在鏈輪的帶動作用下，海帶懸掛組件相對於鏈輪傳動，進而晾曬懸掛在海帶懸掛組件上的海帶，實現自動化海帶晾曬。隨著海帶懸掛組件的傳動，能夠使太陽照射海帶的不同側面，進而使得海帶晾曬均勻。另外，本發明提供的海帶晾曬系統結構簡單，易於拆分和組建，適用於現代化的海帶生產、加工。

應當理解的是，以上的一般描述和後文的細節描述僅是示例性和解釋性的，並不能限制本發明。

附圖說明

此處的附圖被併入說明書中並構成本說明書的一部分，示出了符合本發明的實施例，並與說明書一起用於解釋本發明的原理。

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，對於本領域普通技術人員而言，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例提供的第一種海帶晾曬系統的結構示意圖；

圖2為本發明實施例提供的第一種軌道的局部結構示意圖；

圖3為本發明實施例提供的第一種懸掛組件的局部結構示意圖；

圖4為本發明實施例提供的第二種海帶晾曬系統的結構示意圖；

圖5為本發明實施例提供的第二種軌道的局部結構示意圖；

圖6為本發明實施例提供的第二種懸掛組件的局部結構示意圖；

符號表示：

1-底架，2-鏈輪，3-懸掛組件，4-驅動裝置，5-第一鏈節，6-第二鏈節，7-軌道，8-直線軌道，9-曲線軌道，10-第一凹槽，11-第二凹槽，12-連接柱，13-支撐杆，14-滾輪，15-懸掛件，16-橫板，17-第一側板，18-第二側板，19-井型支架。

具體實施方式

這裡將詳細地對示例性實施例進行說明，其示例表示在附圖中。下面的描述涉及附圖時，除非另有表示，不同附圖中的相同數字表示相同或相似的要素。以下示例性實施例中所描述的實施方式並不代表與本發明相一致的所有實施方式。相反，它們僅是與如所附權利要求書中所詳述的、本發明的一些方面相一致的裝置和方法的例子。

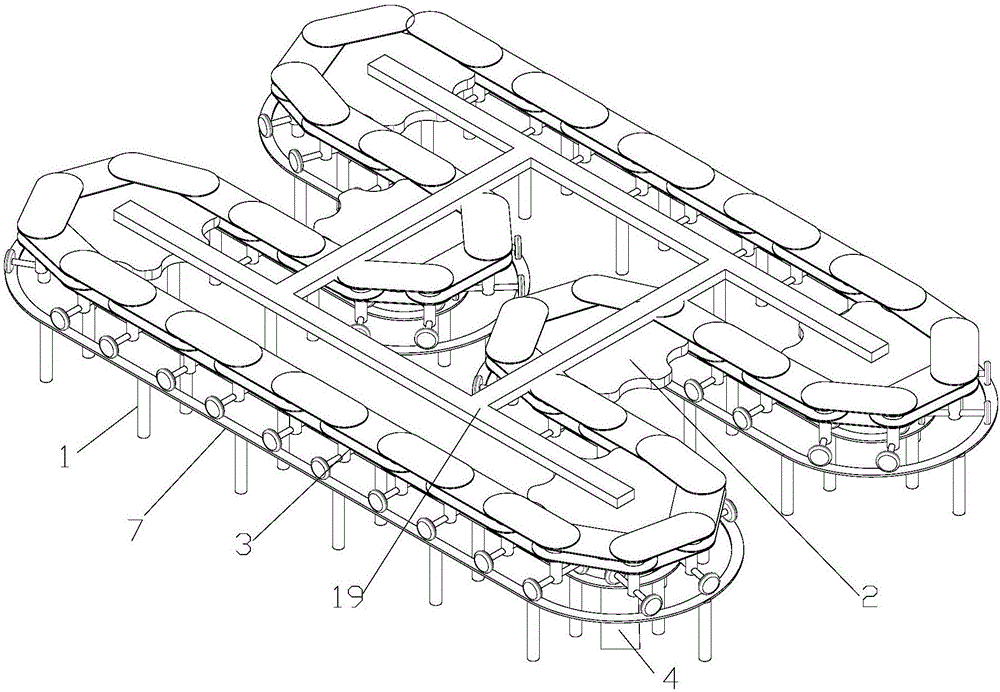

請參考附圖1，附圖1示出了本發明實施例提供的第一種海帶晾曬系統的結構示意圖。

本發明實施例提供的海帶晾曬系統包括底架1、鏈輪2以及懸掛組件3。底架1為海帶晾曬系統的支撐部件，用以支撐海帶晾曬。鏈輪2設置在底架1上，並且與驅動裝置4相連接，鏈輪2能夠在驅動裝置4的作用下實現海帶自動晾曬的傳動。懸掛組件3用於懸掛海帶，進而在鏈輪2的傳動作用下實現海帶自動晾曬。鮮海帶的重量極重，海帶懸掛在懸掛組件3上自動晾曬時會給予懸掛組件3較大的壓力，而僅有鏈輪2支撐懸掛組件3，且鏈輪2傳動裝置，因而較大的壓力會使鏈輪2需要很大的驅動力，甚至無法傳動，這不僅浪費能源，而且海帶的晾曬速度較慢，影響海帶晾曬效率。為給懸掛組件3提供更多的支持力，底架1上還設置有軌道7，軌道7上設置懸掛組件3，以便於海帶的壓力集中在軌道7上，鏈輪2僅僅起到傳動的作用。

軌道7包括依次間隔相接的直線軌道8和曲線軌道9，直線軌道8和曲線軌道9通過螺栓等開拆卸的方式連接，以便於軌道7的拆分和組裝，增加海帶晾曬系統的靈活性；同時還便於緊固軌道7，增加海帶晾曬系統的穩定性。直線軌道8的長度可以根據實際生產需求設定，且直線軌道8和曲線軌道9的數量根據軌道7的形狀設定。軌道7可以設定為回型或工型，優選地，本發明實施例中的軌道7為工型軌道，以便於減少空間佔用。曲線軌道9的曲率中心與鏈輪2的軸向中心在軸向方向上相重疊，即在工型軌道中，鏈輪2設置在曲線軌道9處，以實現軌道7的轉向。當然，直線軌道8過長時，直線軌道8上也可以設置若干鏈輪2。

進一步，當鏈輪2的傳動速度過快，鮮海帶的重量過重時，鏈輪2可能偏移底架1，導致鏈輪2無法傳動，進而降低底架1和鏈輪2的穩定性。為增加鏈輪2的穩定性，本發明實施例還包括井型支架19，井型支架19通過支撐杆設置在地面上，以固定井型支架19。鏈輪2的下表面設置在底架1上，而上表面設置井型支架19，進而從兩個方向定位鏈輪2，增加鏈輪2的穩定性。更進一步，井型支架19連接所有鏈輪2的中心，進一步增加鏈輪2的穩定性。

請參考附圖2，附圖2示出了本發明實施例提供的第一種軌道7的局部結構示意圖。

在本發明實施例中，直線軌道8和曲線軌道9的上表面分別設置第一凹槽10和第二凹槽11，第一凹槽10和第二凹槽11用於放置滾輪14，以避免滾輪14在行駛的過程中脫離軌道7。第一凹槽10和第二凹槽11在具體設置時，第一凹槽10橫貫設置在直線軌道8的上表面，第二凹槽11沿曲線軌道9的周向方向設置，且第一凹槽10和第二凹槽11在連接時，兩者的中心線必須在同一直線上，以便於滾輪14的滾動，較小摩擦阻力，進而減少能耗。

請參考附圖3，附圖3示出了本發明實施例提供的第一種懸掛組件3的局部結構示意圖。

懸掛組件3包括第一鏈節5和第二鏈節6，第一鏈節5和第二鏈節6依次間隔連接，以形成完整的鏈條。第一鏈節5和第二鏈節6均與鏈輪2齒合連接，即鏈輪的鏈齒插在第一鏈節5或第二鏈節6的中心，以實現鏈輪帶動第一鏈節5和第二鏈節6傳動。

懸掛組件3還包括連接柱12和支撐杆13，連接柱12用於連接第一鏈節5和支撐杆13，支撐杆13用於設置滾輪14，進而便於滾輪14在軌道7上滑動。連接柱12的一端在設置時設置在第一鏈節5的下表面上，連接柱12的另一端設置支撐杆13，且支撐杆13的中心連接連接柱12，以便於設置在支撐杆13兩端的滾輪14能夠受力均勻地行駛在軌道7上。

進一步，懸掛組件3上還包括懸掛件15，懸掛件15設置在支撐杆13上，且設置在連接柱12和滾輪14之間，以便於懸掛海帶，且不影響懸掛組件3的自動運行。每一個第一鏈節5可以設置兩個連接柱12，以增加支撐杆13的數量，進而增加懸掛件15的數量，懸掛較多的海帶。在本發明實施例中，懸掛件15可以為圓環或掛鈎等便於懸掛海帶的裝置。

請參考附圖4，附圖4示出了本發明實施例提供的第二種海帶晾曬系統的結構示意圖。

在本發明實施例提供的海帶晾曬系統中，同樣包括底架1、鏈輪2、驅動裝置4、第一鏈節5、第二鏈節6、軌道7、懸掛件15以及井型支架19，且上述各部件的作用、位置關係及部件之間的連接關係與第一種海帶晾曬系統的一致，此處不再贅述。

請參考附圖5，附圖5示出了本發明實施例提供的第二種軌道7的局部結構示意圖。

軌道7包括直線軌道8和曲線軌道9，直線軌道8和曲線軌道9的側面分別設置第一凹槽10和第二凹槽11，第一凹槽10和第二凹槽11用於放置滾輪14，以避免滾輪14在行駛的過程中脫離軌道7。第一凹槽10和第二凹槽11在具體設置時，第一凹槽10橫貫設置在直線軌道8的側面，第二凹槽11沿曲線軌道9側面的周向方向設置，且第一凹槽10和第二凹槽11在連接時，兩者的中心線必須在同一直線上，以便於滾輪14的滾動，較小摩擦阻力，進而減少能耗。

請參考附圖6，附圖6示出了本發明實施例提供的第二種懸掛組件3的局部結構示意圖。

懸掛組件3除了包括第一鏈節5和第二鏈節6，懸掛組件3還包括連接柱12，連接柱12貫穿第一鏈節5的軸向中心，以使第一鏈節5在連接柱12上保持平衡。連接柱12的兩端分別連接橫板16和懸掛件15，橫板16用於設置滾輪14，懸掛件15用於懸掛海帶。橫板16在設置滾輪14時，橫板16的兩端分別連接第一側板17和第二側板18，第一側板17和第二側板18相對的一側設置滾輪14，滾輪14放置於第一凹槽10或第二凹槽11內，以便於滾輪14相對於軌道7滑動，進而帶動懸掛於懸掛件15上的海帶自動晾曬。進一步，第一側板17和第二側板18均垂直於橫板16，以使第一鏈節5的兩端保持平衡，以便於第一鏈節5和鏈輪2的齒合。

在本發明實施例提供的上述兩種海帶晾曬系統中，將海帶懸掛於懸掛件15上，驅動裝置4啟動後帶動鏈輪2轉動，鏈輪2的轉動使得與鏈輪2齒合的第一鏈節5和第二鏈節6所形成的鏈條傳動，鏈條的傳動帶動海帶的自動晾曬。隨著海帶懸掛組件的傳動，能夠使太陽照射海帶的不同側面，進而使得海帶晾曬均勻。對於本發明實施例提供的第一種海帶晾曬系統，該系統佔地面積小，能夠晾曬較多數量的海帶，但由於海帶數量較多，處於內側的海帶受光較少，晾曬海帶的質量略低；對於本發明實施例提供的第二種海帶晾曬系統，該系統由於海帶均為單側晾曬，因而海帶晾曬較為均勻，但佔地面積較大，因而，可以根據實際生產需求及場地要求選擇海帶晾曬系統。另外，本發明實施例提供的海帶晾曬系統結構簡單，易於拆分和組建，靈活性強，適用於現代化的海帶生產、加工。

本領域技術人員在考慮說明書及實踐這裡發明的公開後，將容易想到本發明的其它實施方案。本申請旨在涵蓋本發明的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本發明的一般性原理並包括本發明未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本發明的真正範圍和精神由下面的權利要求指出。

應當理解的是，諸如「第一」和「第二」等之類的關係術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關係或者順序。本發明並不局限於上面已經描述並在附圖中示出的精確結構，並且可以在不脫離其範圍進行各種修改和改變。本發明的範圍僅由所附的權利要求來限制。
