一種便於收納的釘牆式健身凳的製作方法
2023-10-10 20:44:33 1
1.本實用新型涉及健身凳技術領域,具體為一種便於收納的釘牆式健身凳。
背景技術:
2.目前健身是一種健全人的身體、增強人的體質的運動項目,健身的運動形式和練習手段需要根據人體生命科學的原理來進行制定,以達到推動人們身心健康的目的,不科學的過激運動則會導致人體身體受損,健身大致分為器械鍛鍊和非器械鍛鍊,健身也是很多男士和女士用來塑造完美身材的一種鍛鍊方式,現代的男男女女都喜歡這項運動。
3.目前健身場合都會有健身凳供健身人員使用,健身凳一般隨意擺放,導致健身場所內部空間整體雜亂,同時容易有礙健身人員走動,而且健身凳也是提供健身人員休息的工具。
技術實現要素:
4.本實用新型提供了一種便於收納的釘牆式健身凳,通過摺疊凳板、轉動套框和伸縮杆,可以收納到牆壁上,從而增加健身場所的使用面積,使健身人家更加舒適的在健身場所內健身,同時避免被健身凳絆倒,通過輔助彈簧、固定塊和限制條板,可以提高健身凳功能性,使健身人員休息時可以隨時在牆邊坐著休息,從而使健身人員全身得到放鬆。
5.為實現以上目的,本實用新型通過以下技術方案予以實現:一種便於收納的釘牆式健身凳,包括:
6.固定牆板,所述固定牆板的外壁正面固定設置有固定套框;
7.摺疊凳板,所述摺疊凳板鉸接設於固定套框上;
8.支撐機構,所述支撐機構設置有兩個,兩個所述支撐機構對稱設於摺疊凳板底部,且兩個支撐機構嵌在摺疊凳板底部,每個所述支撐機構均包括轉動套框和伸縮杆,所述轉動套框轉動設於摺疊凳板底部,所述伸縮杆滑動設於轉動套框內,所述轉動套框的外壁底部設有鎖緊機構,所述鎖緊機構為鎖緊螺釘。
9.作為本實用新型一種便於收納的釘牆式健身凳,所述固定套框的內壁滑動嵌設有填充凳板,所述填充凳板的外壁頂部固定設置有主海綿皮凳墊。
10.作為本實用新型一種便於收納的釘牆式健身凳,所述固定套框的內壁底部嵌設有三個輔助彈簧,三個所述輔助彈簧的頂端均固定設於填充凳板底部。
11.作為本實用新型一種便於收納的釘牆式健身凳,所述摺疊凳板的外壁底部對稱固定設有兩個固定塊,兩個所述固定塊轉動套設有限制條板。
12.作為本實用新型一種便於收納的釘牆式健身凳,所述固定套框的外壁正面固定設置有輔助塊,所述輔助塊的外壁頂部貼合於摺疊凳板底部。
13.作為本實用新型一種便於收納的釘牆式健身凳,所述固定牆板的外壁正面對稱設有兩個卡接塊,所述伸縮杆遠離轉動套框的一端與卡接塊相互匹配。
14.作為本實用新型一種便於收納的釘牆式健身凳,所述摺疊凳板的外壁頂部固定設
置有副海綿皮凳墊。
15.本實用新型提供了一種便於收納的釘牆式健身凳。具備以下有益效果:
16.(1)該便於收納的釘牆式健身凳,通過摺疊凳板、轉動套框和伸縮杆,可以收納到牆壁上,從而增加健身場所的使用面積,使健身人家更加舒適的在健身場所內健身,同時避免被健身凳絆倒。
17.(2)該便於收納的釘牆式健身凳,通過輔助彈簧、固定塊和限制條板,可以提高健身凳功能性,使健身人員休息時可以隨時在牆邊坐著休息,從而使健身人員全身得到放鬆。
附圖說明
18.圖1為本實用新型的主視圖;
19.圖2為本實用新型的剖視圖;

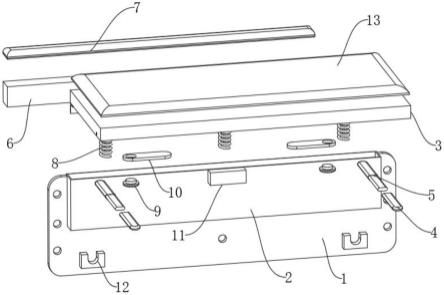

20.圖3為本實用新型的爆炸圖。
21.圖中:1、固定牆板;2、固定套框;3、摺疊凳板;4、轉動套框;5、伸縮杆;6、填充凳板;7、主海綿皮凳墊;8、輔助彈簧;9、固定塊;10、限制條板;11、輔助塊;12、卡接塊;13、副海綿皮凳墊。
具體實施方式
22.下面將結合本實用實施例中的附圖,對本實用實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用一部分實施例,而不是全部的實施例。基於本實用中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬於本實用保護的範圍。
23.在本實用的描述中,需要說明的是,術語「上」、「下」、「內」、「外」、「頂/底端」等指示的方位或位置關係為基於附圖所示的方位或位置關係,僅是為了便於描述本實用和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用的限制。此外,術語「第一」、「第二」僅用於描述目的,而不能理解為指示或暗示相對重要性。
24.在本實用的描述中,需要說明的是,除非另有明確的規定和限定,術語「安裝」、「設置有」、「套設/接」、「連接」等,應做廣義理解,例如「連接」,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是機械連接,也可以是電性連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通。對於本領域的普通技術人員而言,可以具體情況理解上述術語在本實用中的具體含義。
25.請參閱圖1-3,本實用新型提供一種技術方案:一種便於收納的釘牆式健身凳,包括:
26.固定牆板1,固定牆板1的外壁正面固定設置有固定套框2;
27.摺疊凳板3,摺疊凳板3鉸接設於固定套框2上;
28.支撐機構,支撐機構設置有兩個,兩個支撐機構對稱設於摺疊凳板3底部,且兩個支撐機構嵌在摺疊凳板3底部,每個支撐機構均包括轉動套框4和伸縮杆5,轉動套框4轉動設於摺疊凳板3底部,伸縮杆5滑動設於轉動套框4內,轉動套框4的外壁底部設有鎖緊機構,鎖緊機構為鎖緊螺釘。
29.本實施方案中:通過固定牆板1,固定牆板1邊角處開設有孔,用於安裝在牆面,摺疊凳板3鉸接在固定牆板1,通過支撐機構,形成三角支撐結構,伸縮杆5可以在轉動套框4伸縮,可以增加支撐長度,同時支撐結構還嵌在摺疊凳板3內,使整體更加平整,鎖緊機構可以使伸縮杆5和轉動套框4相互固定。
30.具體的,固定套框2的內壁滑動嵌設有填充凳板6,填充凳板6的外壁頂部固定設置有主海綿皮凳墊7。
31.本實施例中:通過填充凳板6可以使減少凳後面空擋區域填充,使凳面完整,主海綿皮凳墊7採用皮面,內部採用海綿填充,使坐著更加舒服,同時表面便於清理。
32.具體的,固定套框2的內壁底部嵌設有三個輔助彈簧8,三個輔助彈簧8的頂端均固定設於填充凳板6底部。
33.本實施例中:通過三個輔助彈簧8,可以支撐填充凳板6保持與摺疊凳板3持平,還可以使填充凳板6按壓後自動彈起。
34.具體的,摺疊凳板3的外壁底部對稱固定設有兩個固定塊9,兩個固定塊9轉動套設有限制條板10。
35.本實施例中:通過兩個固定塊9可以使限制條板10進行轉動,可以使摺疊凳板3與固定套框2處於同一水平面上時無法轉動,起到固定限制作用。
36.具體的,固定套框2的外壁正面固定設置有輔助塊11,輔助塊11的外壁頂部貼合於摺疊凳板3底部。
37.本實施例中:通過輔助塊11,可以使摺疊凳板3保持與牆面垂直狀態。
38.具體的,固定牆板1的外壁正面對稱設有兩個卡接塊12,伸縮杆5遠離轉動套框4的一端與卡接塊12相互匹配。
39.本實施例中:通過伸縮杆5遠離轉動套框4的一端可以卡接在卡接塊12上,卡接塊12對伸縮杆5進行固定限制。
40.具體的,摺疊凳板3的外壁頂部固定設置有副海綿皮凳墊13。
41.本實施例中:通過副海綿皮凳墊13採用皮面,內部採用海綿填充,使坐著更加舒服,同時表面便於清理。
42.使用時,先安裝在牆面,摺疊凳板3鉸接在固定牆板1,支撐機構形成三角支撐結構,伸縮杆5可以在轉動套框4伸縮,可以增加支撐長度,同時支撐結構還嵌在摺疊凳板3內,使整體更加平整,鎖緊機構可以使伸縮杆5和轉動套框4相互固定,三個輔助彈簧8可以支撐填充凳板6保持與摺疊凳板3持平,還可以使填充凳板6按壓後自動彈起,兩個固定塊9可以使限制條板10進行轉動,可以使摺疊凳板3與固定套框2處於同一水平面上時無法轉動,起到固定限制作用,伸縮杆5遠離轉動套框4的一端可以卡接在卡接塊12上,卡接塊12對伸縮杆5進行固定限制。
43.以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護範圍並不局限於此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護範圍之內。
